- Fonctions
- Appareils de mesure
- Matière principale
- Autres matières
- Matière : commentaires
- circuit imprimé
- Forme de la caisse
- Pocket
- Dimensions
- Largeur : 105 · Hauteur : 40 · Profondeur : 62 mm
- Poids
- 90g kg
- Source d'alimentation
- Pile/Secteur
- Type d'alimentation
- Alternatif
- Alimentation : commentaires
- de 7Vdc à 12Vdc max
- Equipement
- Semi-conducteurs · Lampes
- Détails

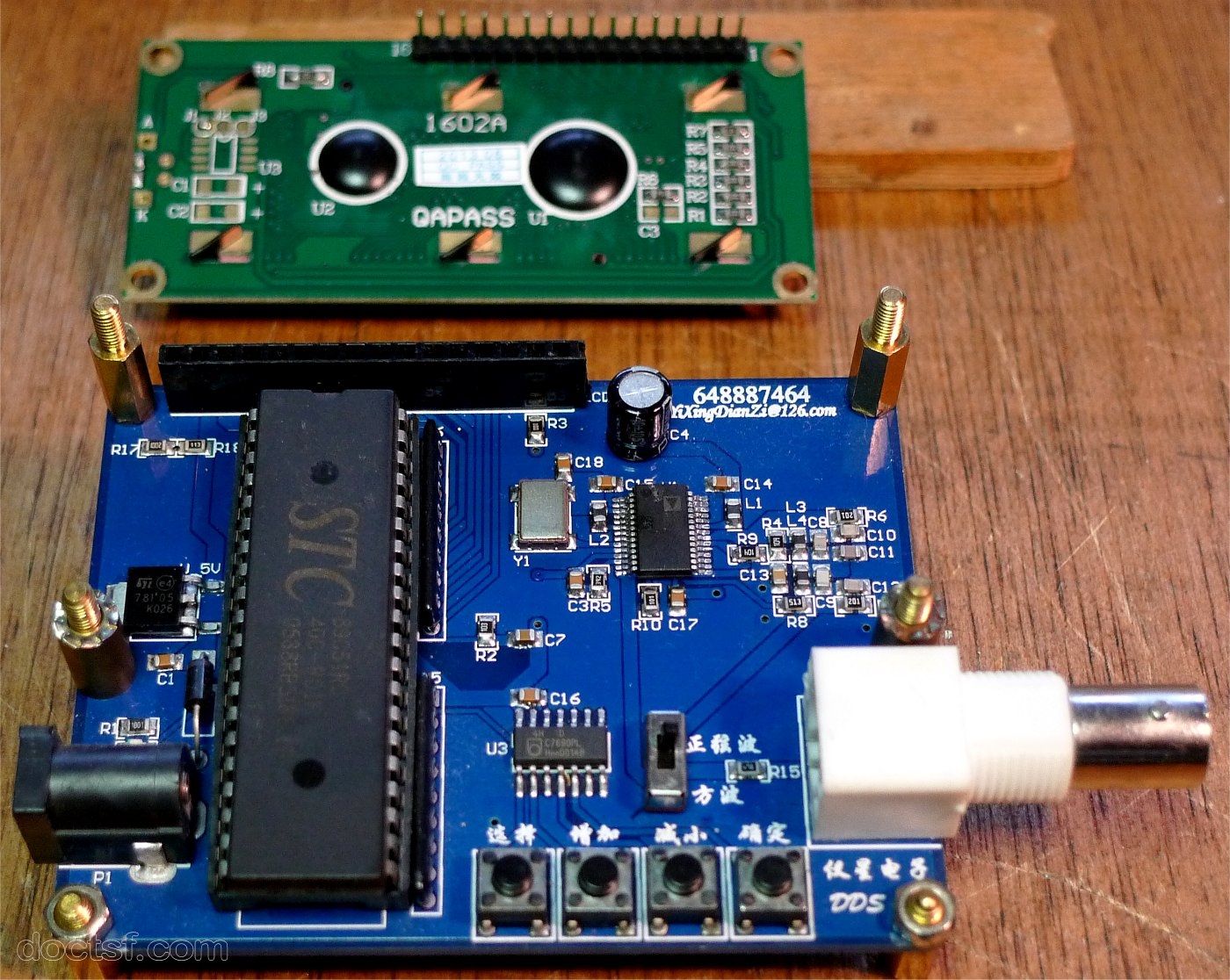

- U=78L05, U1=AD9851, U2=STC89C51RC, U3C7690PL.
- Autres caractéristiques

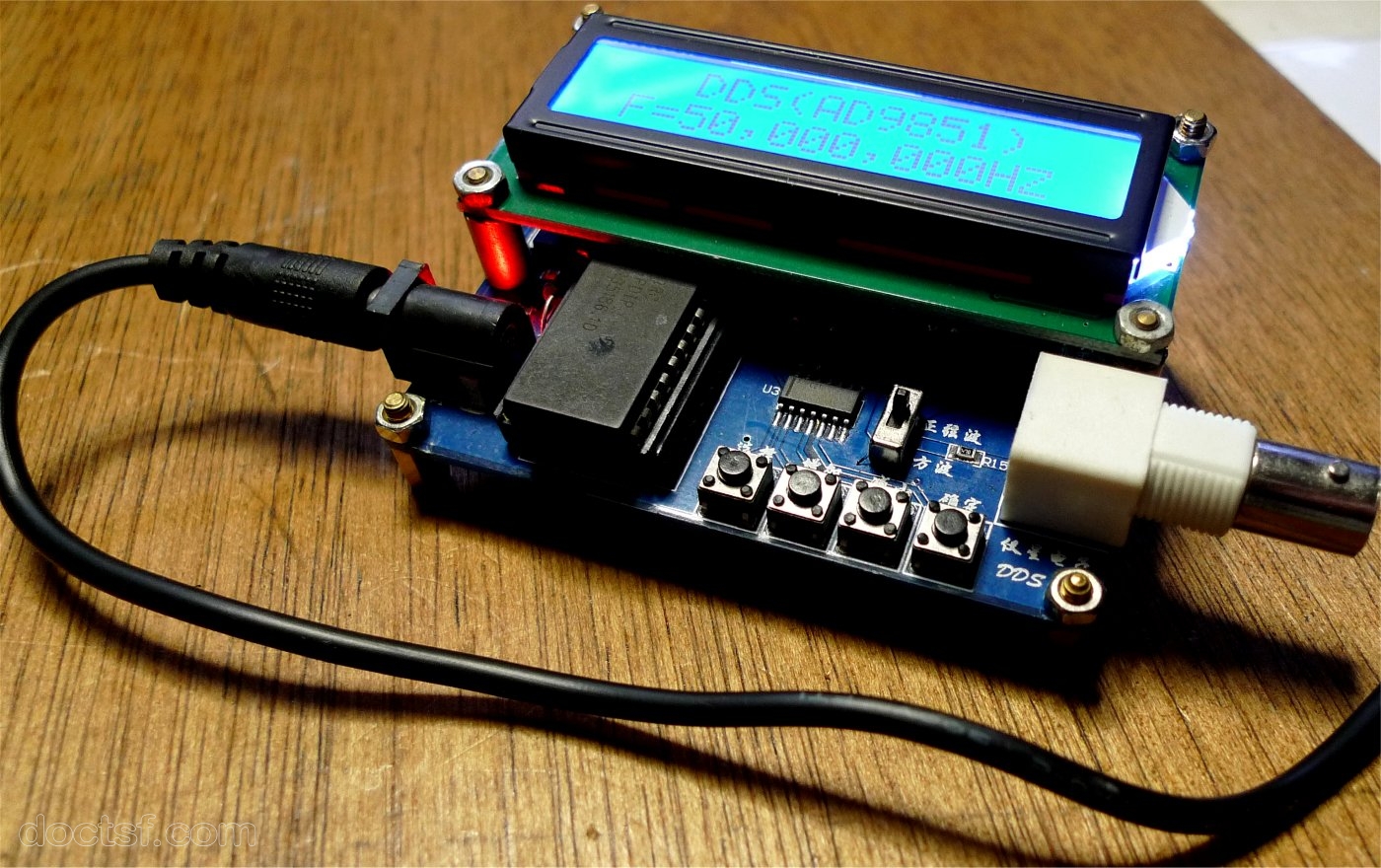

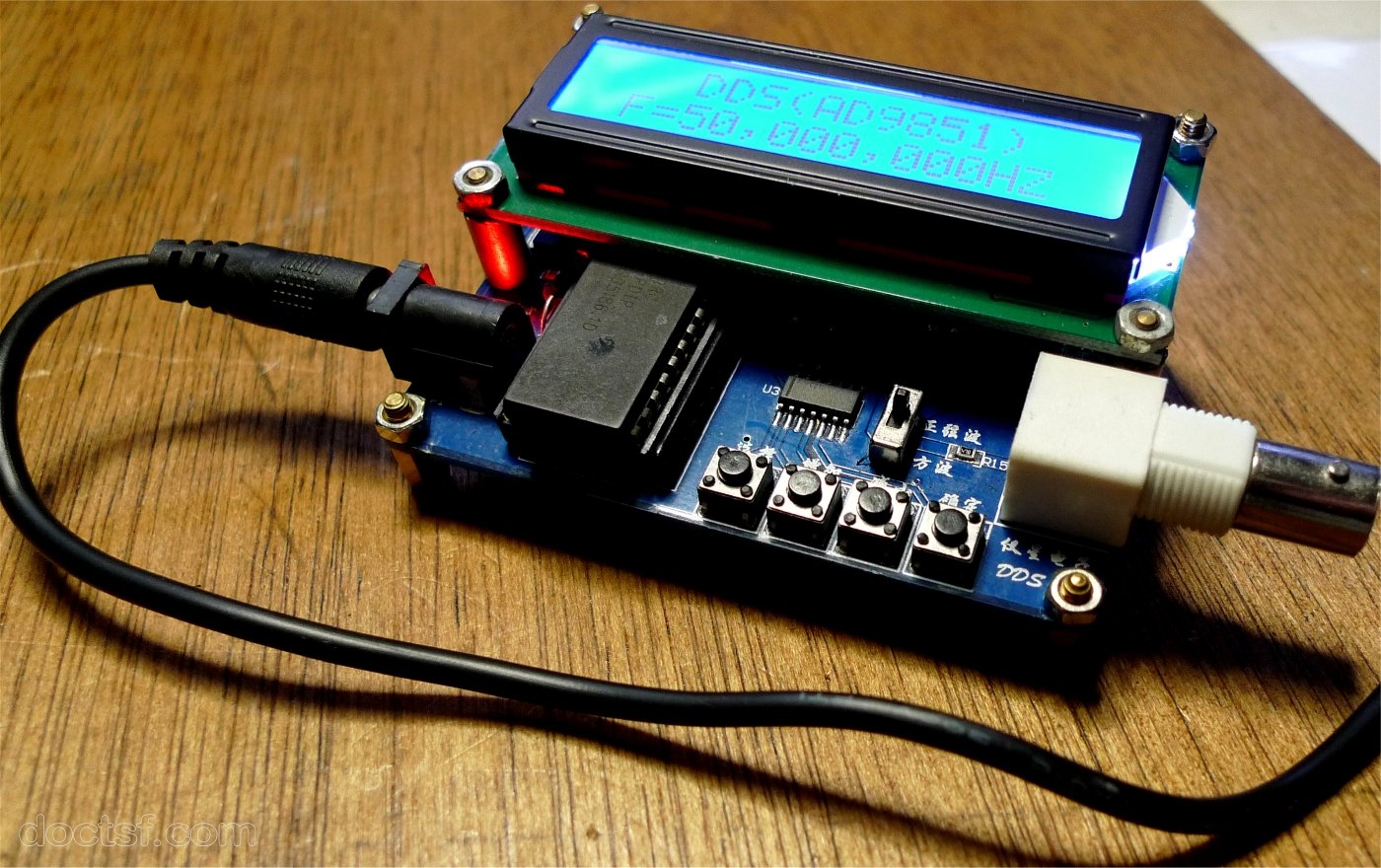

- Marque : Yixing Dianzi. Module générateur HF utilisant la technologie de synthèse de fréquence directe (DDS) et produit un spectre pur. Utilise un quatz de 30,000MHz et un afficheur LCD bleu : 1602A. Délivre des signaux sinusoïdaux dans une plage de fréquence dont le niveau de sortie est presque constant (de 90mVeff) sur charge 50ohms : de 20Hz à 20MHz. Délivre aussi des signaux carrés de 1Veff (2.6Vpp) de 40Hz à 5MHz, à partir de 8.5MHz le signal présente un "jitter" et à 8.8MHz arrêt du signal.
- Prises
- 1 BNC sortie du signal, 1 jack pour l'alim.
