Vitus - 701 D radio

Fiche 3592

Identité

Marque : Vitus Pays d'origine : France

Vitus

Modèle : 701 D

Année : 1934

Caractéristiques
Fonctions : radio
Appareil à 8 lampes
Jeu de lampes : 58, 57, 56, 58, 2B7, 47, 47, 80
Forme : Vertical
Type de montage : Superhétérodyne. MF : 135
4 gammes : GO PO OC1, OC2 - caractéristiques tirées de : https://www.doctsf.com -
Alimentation : Secteur alternatif 110 à 250 volts

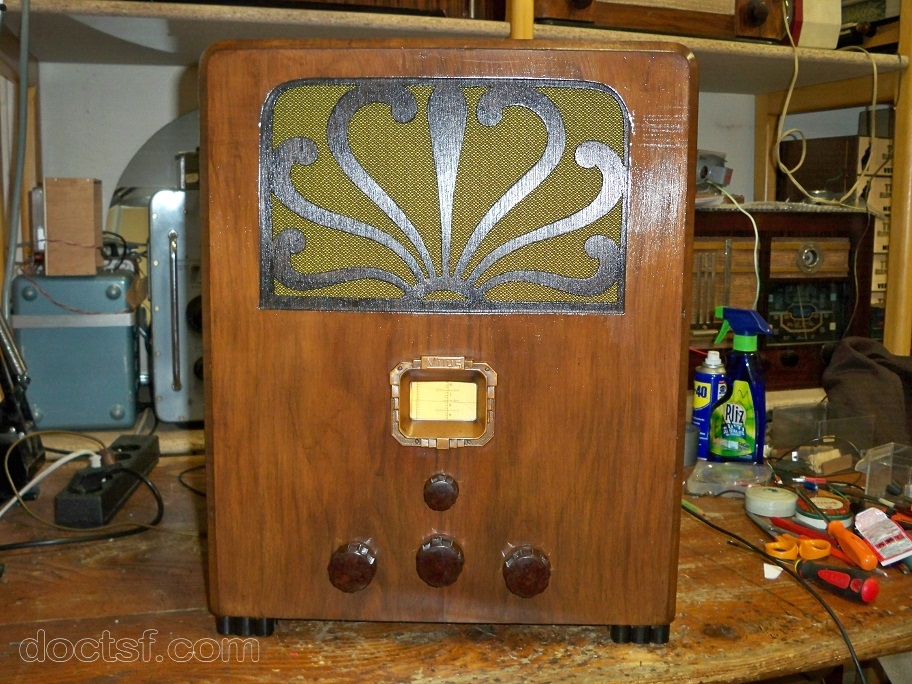

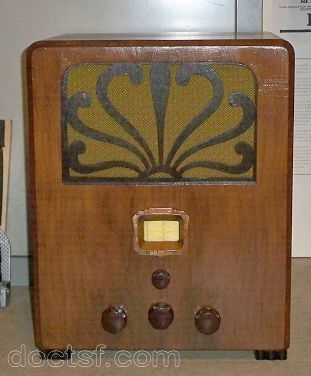

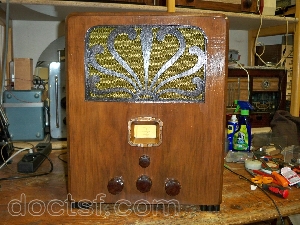

Matière : Bois
Couleurs : Placage couleur chêne moyen
Haut-parleur : dynamique
Prises : P.U.- A1 A2 Terre - HPS

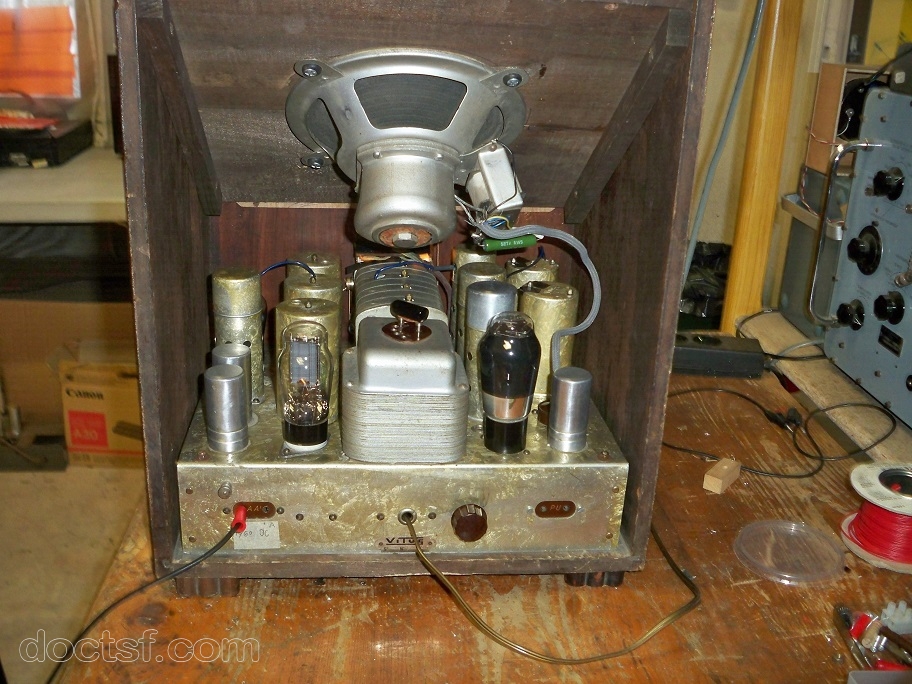

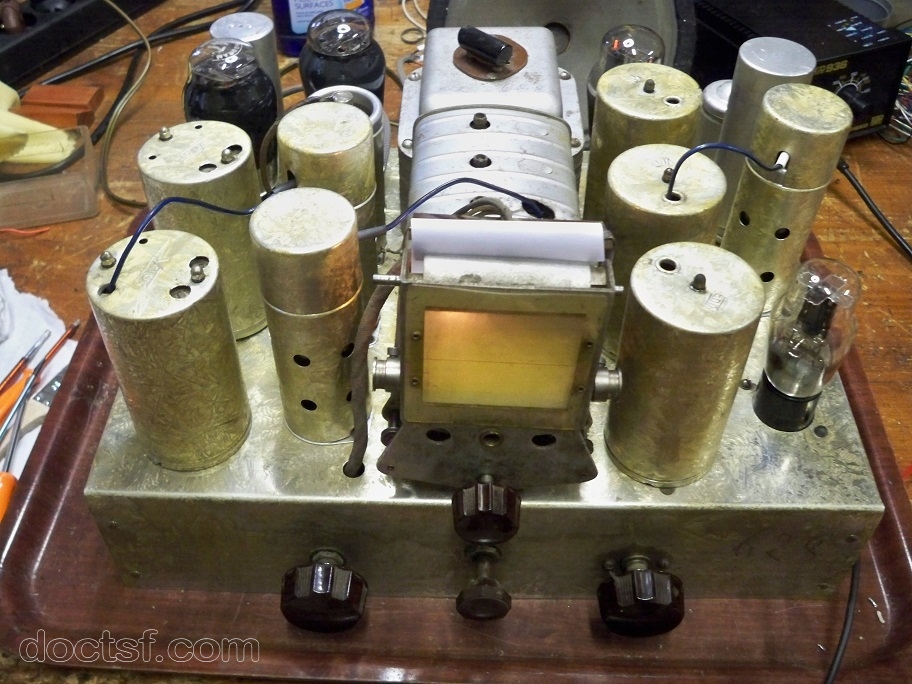

Commentaires : Push-pull de 47 avec déphaseur cathodyne 2B7. Cadran constitué d'un ruban déroulant devant fenêtre de façade. Pour chaque gamme d'onde correspond une lampe cadran commutée de couleur différente Châssis alu vernissé avec motifs art-déco. Réglage de sensibilité en façade et tonalité à l'arrière. CV 4 cages.

1 schéma ou document technique (notice) disponible pour le modèle 701 D Vitus ! Voir ci-contre pour télécharger gratuitement

Dans la collection de rogerdup
