Ne branchez jamais un appareil ancien sans l'avoir fait réviser. Risque électrique

Fiche 19464

Identité En savoir plus sur VisavoxMarque : Visavox
Distribué par Astor
Modèle : F 80
Année : 1958
Caractéristiques
Fonctions : radio
Appareil à 7 lampes équipé d'un oeil magique
Jeu de lampes : ECC85, ECH81, EF89, EABC80, EZ80, EL84, EM85 4 modèles avec ces lampes
Type de montage : Superhétérodyne
5 gammes : GO PO OC BE FM
Forme : Horizontal
Clavier : 6 touches. Fonction : Position PU - caractéristiques tirées de : https://www.doctsf.com -
Cadran : carré ou rect.
Boutons : 2
Alimentation : Secteur alternatif 110/230 VAC
Matière : Bois
Haut-parleur : 2
Prises : Antenne 75 et 300 ohms, HP aux.

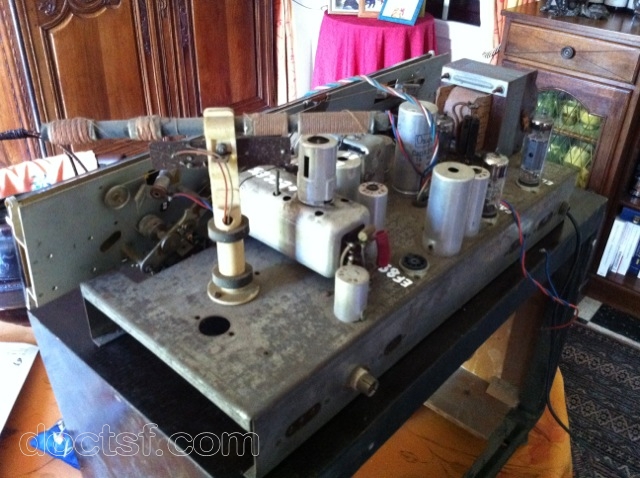

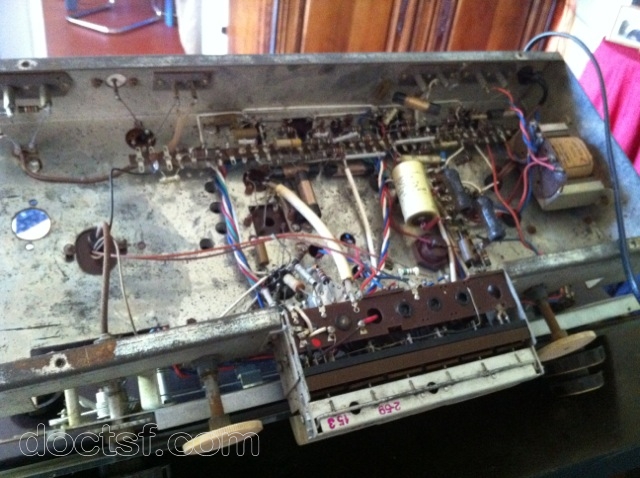

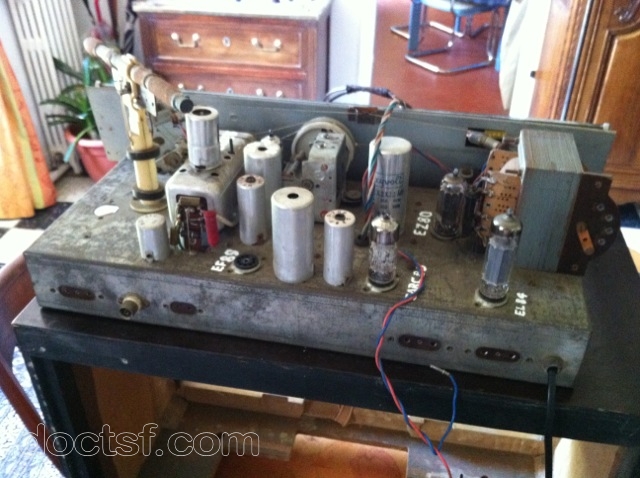

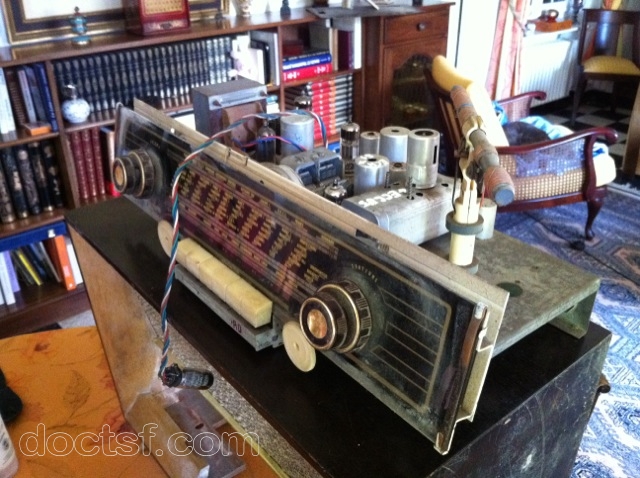

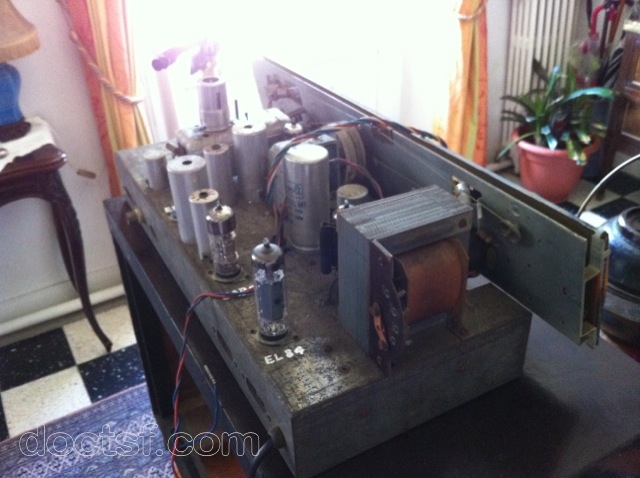

Commentaires : Appareil très complet et très bien fait. Le chassis est amovible sans dessouder un fil. Le primaire secteur s'adapte à toutes les tensions. Le cadre AM est réglable en orientation, une prise 75 ohms est disponible pour la FM. De même une ligne 300 ohms collée dans le meuble est prévue à défaut pour la FM. Deux potentiomètres réglent séparément les graves et les aigues. Deux haut-parleurs, un elliptique de bonne dimension et un tweeter à liaison capacitive sont prévus. Comme les cathodes des tubes sont à la masse, il est prévu des reculs de grille sur l'alimentation (bien faire attention en cas de restauration). Cet appareil est agréable à restaurer malgré le bloc FM visodion dont on ne connait que peu de choses.



Il n'y a pas encore de schémas ou documents techniques (notices) disponibles pour le modèle F 80 Visavox. Voir ci-contre pour en ajouter
Dans la collection de grognon27
1 modifications : 04/09/2014 par japa, grognon27
