Velleman - K7103 DSO mesure

Fiche 68304

Identité

Marque : Velleman

Velleman

Modèle : K7103 DSO

Année : 1995

Caractéristiques
Fonctions : mesure à semi-conducteurs
dépourvu d'indicateur visuel

Forme : Horizontal - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 200 H: 65 P: 160 (mm)
Alimentation : Autres sources d'alimentation 9 à 12V 0.8A avec alim ext.
Matière : Plastique
Couleurs : Noir

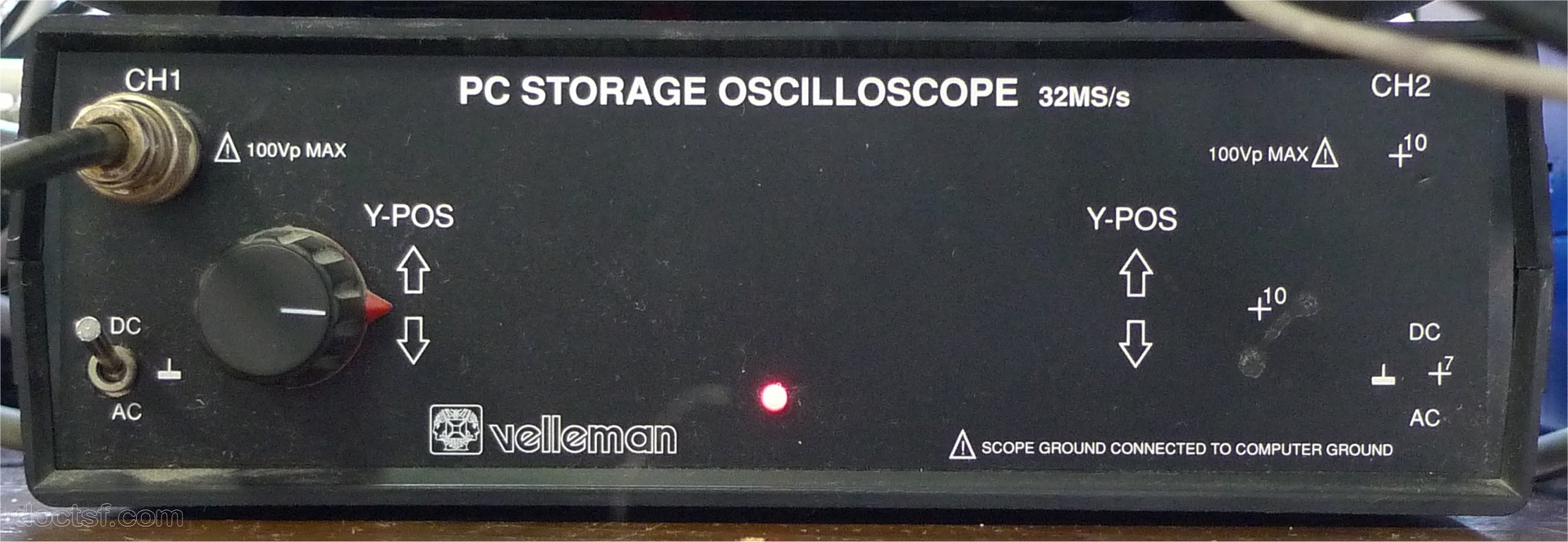

Prises : 1 BNC : in signal, prise Canon 25p : out

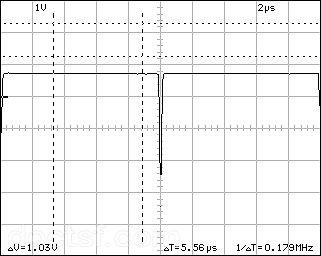

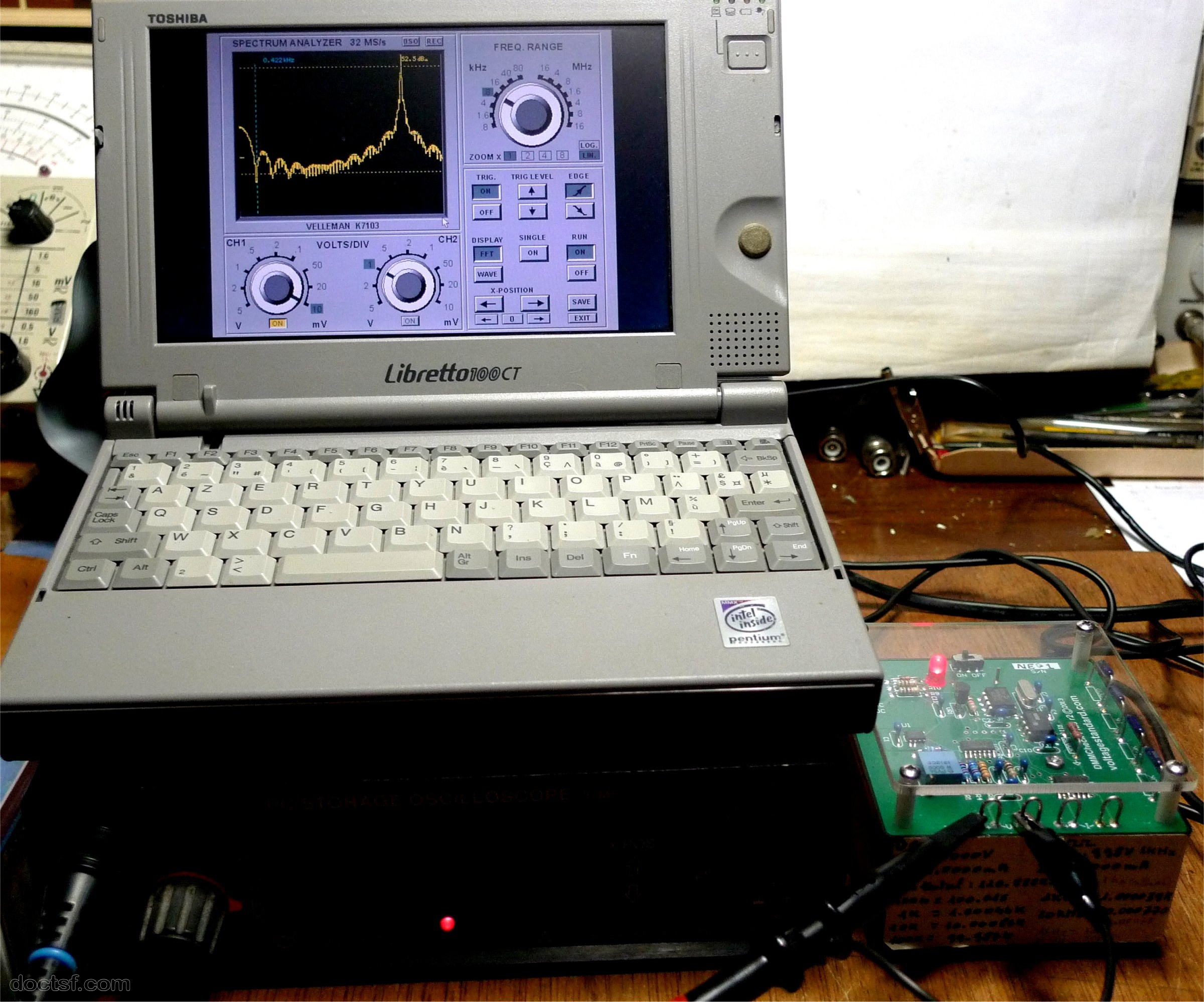

Commentaires : DSO pour µOrdi PC. Le raccordement au PC s'effectue via le port parallèle de l'ordinateur. Soft (fournit) sous DOS, Windows 3.11, Win95,win98, WinNT. L'oscilloscope est munis d'un canal avec une fréquence d'échantillonnage de 32MHz (deuxième canal en option : K7104). Chaque forme d'onde à l'écran peut être sauvegardée en format TIFF pour être utilisée ultérieurement dans des documents ou pour être comparé à d'autres formes d'ondes. input impedance : 1Mohm // 30pF. maximum input voltage : 100V (AC + DC). input coupling : DC, AC and GND.

1 schéma ou document technique (notice) disponible pour le modèle K7103 DSO Velleman ! Voir ci-contre pour télécharger gratuitement

Dans la collection de f17439
