Tandberg - Series 14 (Type 14-21 et 14-41) magnétophone

Fiche 85135

Identité

Marque : Tandberg Pays d'origine : Norvege

Tandberg

Modèle : Series 14 (Type 14-21 et 14-41)

Année : 1968-71

Caractéristiques
Fonctions : magnétophone
Semi-conducteurs : 20 transistors
Forme : Horizontal - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 380 H: 170 P: 300 (mm) Poids : 8,7
Boutons : 4
Alimentation : Secteur alternatif 115 - 230 V
Matière : Bois Façade métal anthracite
Couleurs : Coffret palissandre ou teck
Haut-parleur : Elliptique 10 × 18 cm
Prises : Cinch/ DIN PU, radio, sortie BF, 1 × HP, 1 × micro
Commentaires : Magnétophone monophonique 2 pistes (ou 4 pistes au choix) à bobines de 18 cm maximum, 2 vitesses (4.75 et 9.5 cm/sec). 2 têtes. Monomoteur. Levier de commande de la mécanique à 4 positions + un sélecteur faisant office de pause (start / stop). Indicateur du niveau d'enregistrement par vu-mètre. Compteur du défilement de la bande à 4 chiffres. Amplificateur intégré d'une puissance de 10 W sous 4 ohms avec contrôle du volume. Contrôle de tonalité séparé graves et aigües. Mixage des entrées micro / ligne par potentiomètre concentrique. Sélecteur pour la commutation des circuits électroniques en lecture, enregistrement ou en "Public Adress" (amplification de la modulation directement sur le haut-parleur de l'appareil). Sélecteur à 3 positions pour la commutation du haut-parleur interne ou externe (ou les deux à la fois). Entrée microphone sur prise DIN. À l'arrière : Prises Cinch et DIN pour entrée phono, entrées / sorties BF (radio), sortie vers ampli, prise haut-parleur supplémentaire sur DIN 2 broches. Nota : Cet appareil est similaire au modèle Series 15 mais avec seulement 2 vitesses. Il était disponible en version 2 pistes (Type 14-21) ou en version 4 pistes (Type 14-41).

Voir aussi : Tandberg Series 15 (Type 15-21 et 15-41) (Versions 2 pistes ou 4 pistes)

2 schémas ou documents techniques (notices) disponibles pour le modèle Series 14 (Type 14-21 et 14-41) Tandberg ! Voir ci-contre pour télécharger gratuitement

Signaler un contenu erroné ou une anomalie

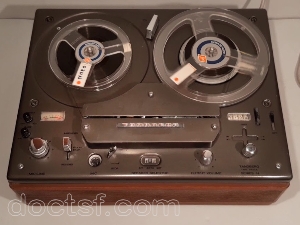

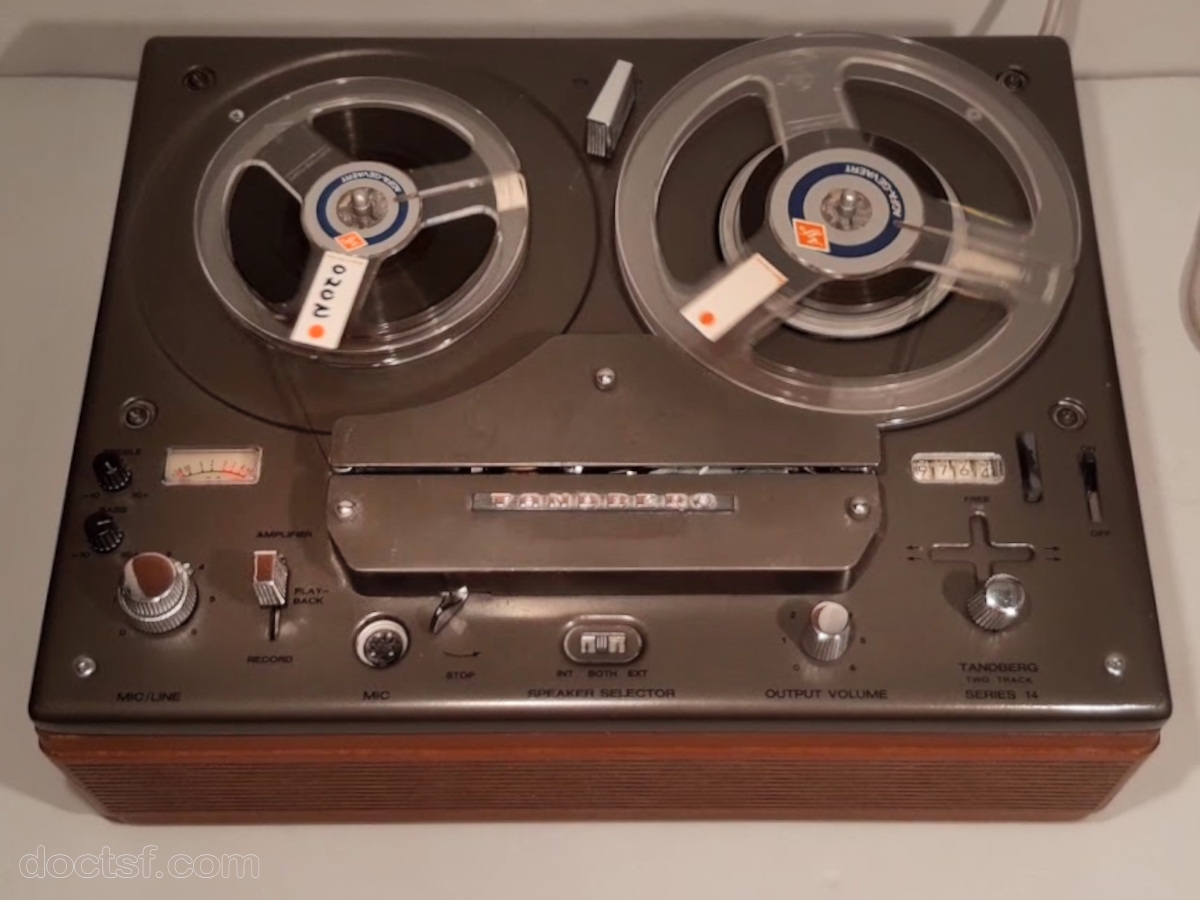

Illustration 1
