Fiche
29069
Identité
Marque :
Su-ga
Modèle :
Super 7
Année :
1933
Caractéristiques
Fonctions :
radio
Appareil à 7 lampes
Jeu de lampes :
E447
,
E447
,
E438
,
E447
,
E444
,
E443H
,
1561
Forme :
Vertical
Type de montage :
Superhétérodyne. MF : 128
2 gammes :
GO PO
- caractéristiques tirées de : https://www.doctsf.com -
Dimensions :
L: 440 H: 480 P: 260 (mm) Poids : 15 kg
Cadran :
carré ou rect.
Boutons :
3
Alimentation :
Secteur alternatif 110 à 250
Matière :
Bois
Verni
Haut-parleur :
HP excitation SU-GA diam.160mm
Prises :
Ant,Terre,PU.
Commentaires :
Bouton tonalité à l'arrière
[Les liens entre fiches sont temporairement désactivés]
Voir aussi :
Su-ga Super 5
2 schémas ou documents techniques (notices) disponibles pour le modèle Super 7 Su-ga ! Voir ci-contre pour télécharger gratuitement
Dans la collection de l'ancienne, Garric12
Voir l'historique
Signaler un contenu erroné, un dysfonctionnement

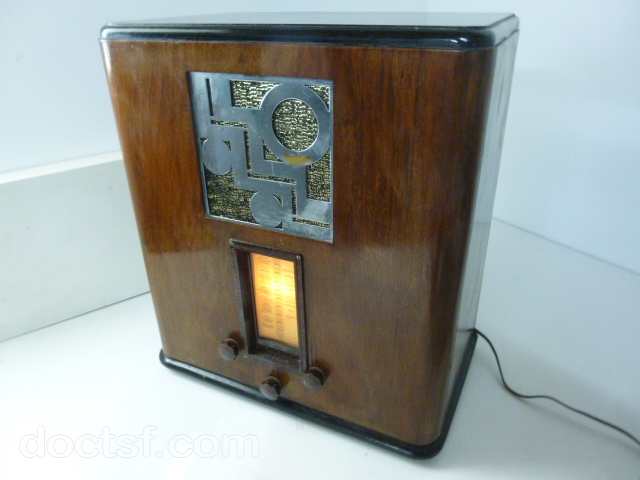

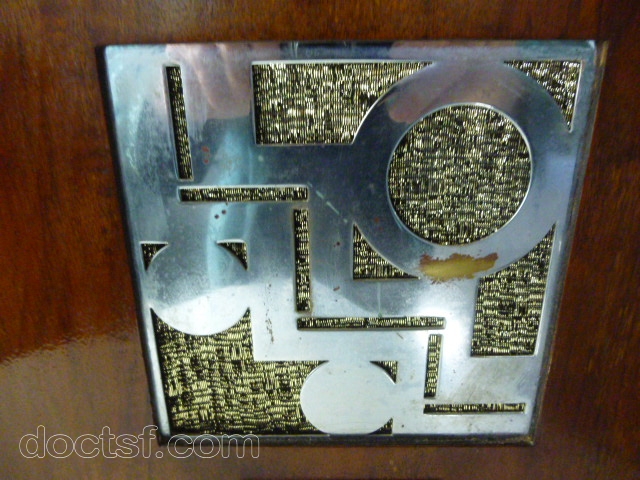

Su-ga - Super 7
Illustration 5
Collection Garric12
Commentaire : Vue d`ensemble

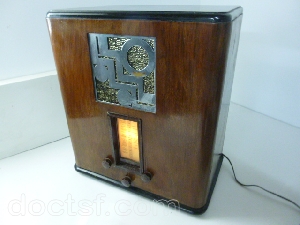

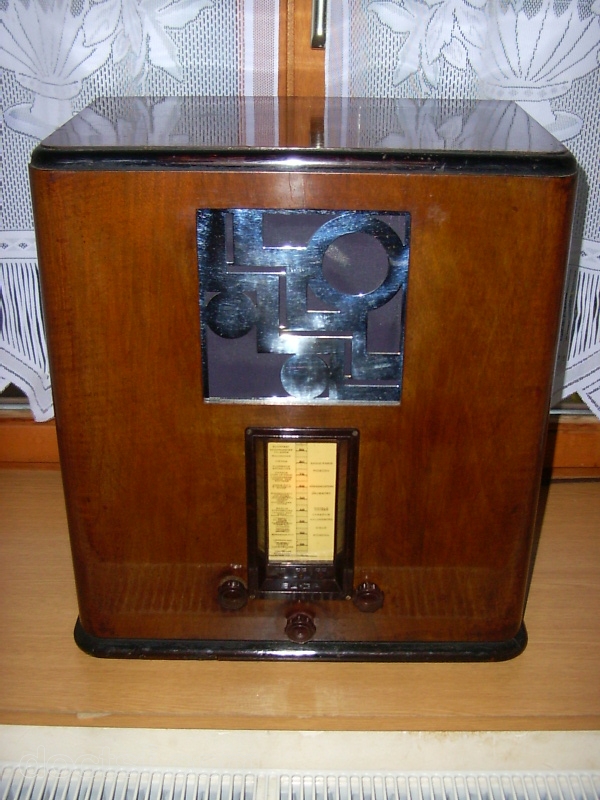

Su-ga - Super 7
face
Collection L'ancienne

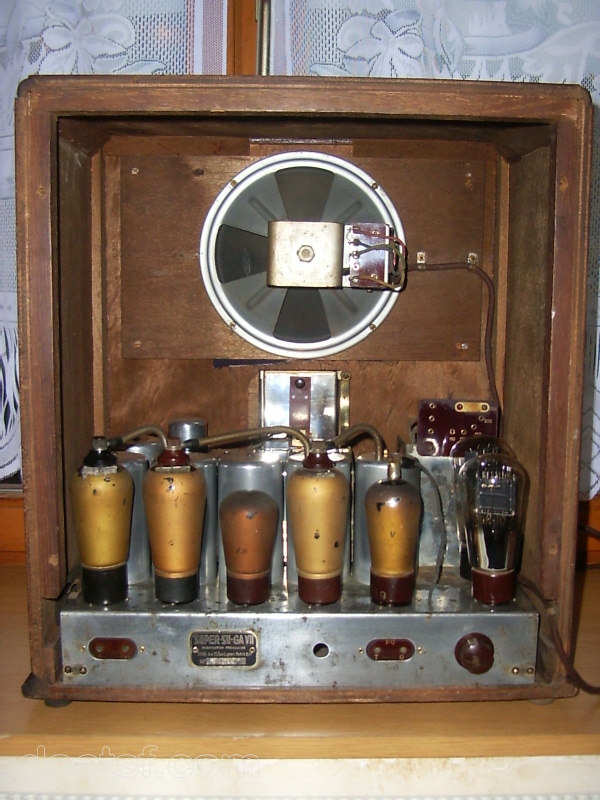

Su-ga - Super 7
dos
Collection L'ancienne

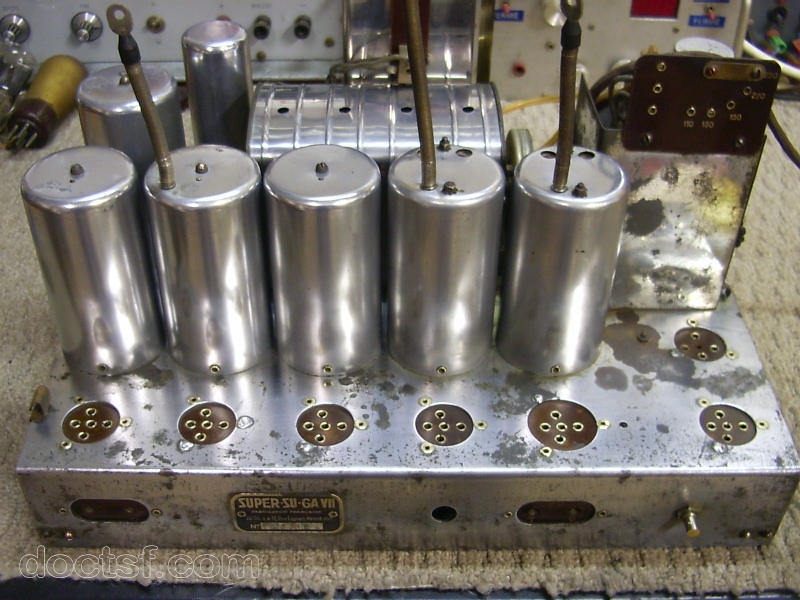

Su-ga - Super 7
chassis
Collection L'ancienne

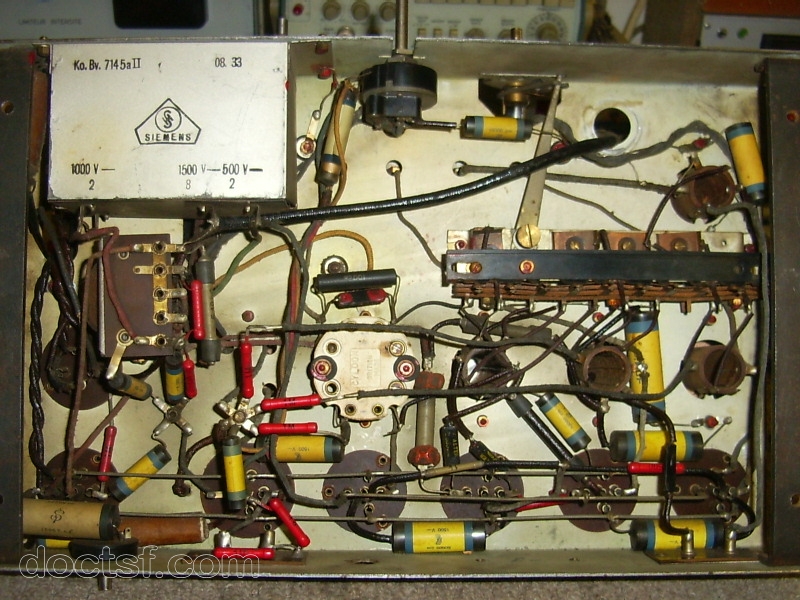

Su-ga - Super 7
dessous
Collection L'ancienne

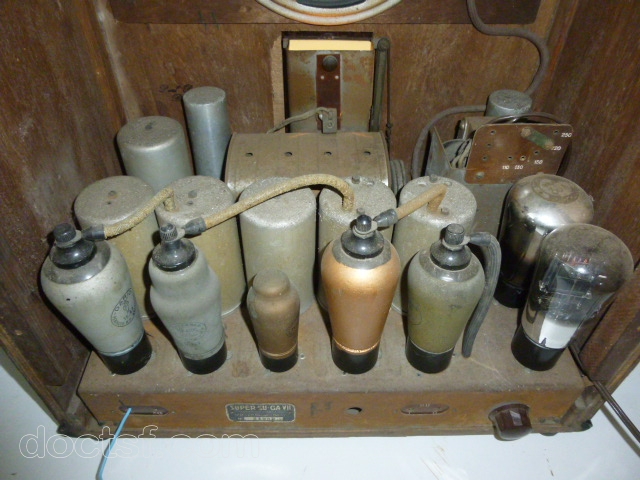

Su-ga - Super 7
Illustration 6
Collection Garric12
Commentaire : Chassis
Su-ga - Super 7
Illustration 7
Collection Garric12
Commentaire : HP SU-GA

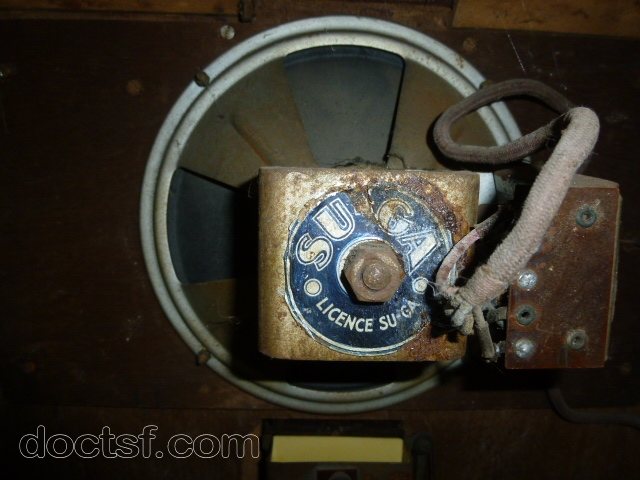

Su-ga - Super 7
Illustration 8
Collection Garric12
Commentaire : Logo HP

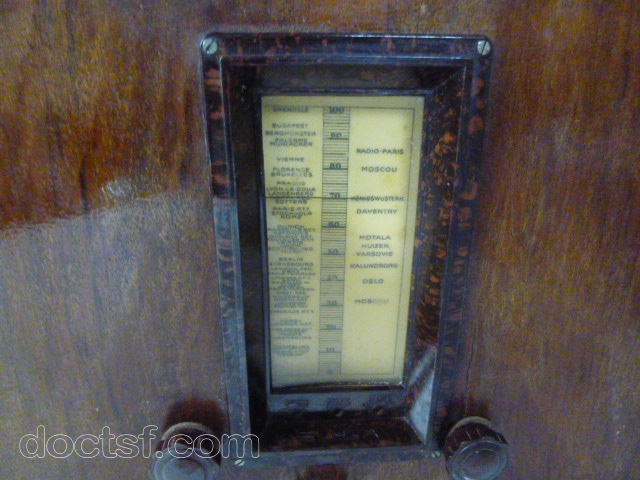

Su-ga - Super 7
Illustration 9
Collection Garric12
Commentaire : Cadran

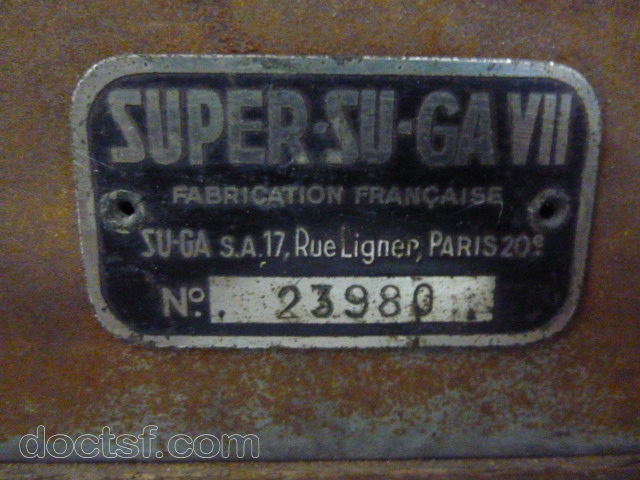

Su-ga - Super 7
Illustration 10
Collection Garric12
Commentaire : Plaque signalétique
