Fiche 19115
Imprimer un chevalet

Identification

Informations générales

Fonctions
Radio, Platine tourne-disque, TV/Moniteur
Matière principale
Bois
Couleurs
verni
Forme de la caisse
Meuble
Dimensions
Largeur : 1105 · Hauteur : 1000 · Profondeur : 570 mm
Poids
70 kg
Source d'alimentation
Secteur
Type d'alimentation
Alternatif
Alimentation : commentaires
220 V
Equipement
Lampes
Autres caractéristiques
16 lampes pour la partie TV et 8 lampes pour la partie radio . Chassis radio équivalent au poste "Onyx". Platine 4 vitesses 16 - 33 - 45 - 78 T. Chassis TV équivalent au "Iris".

Radio

Forme du cadran
Carré / rectangulaire
Gammes
GO, PO, OC, FM
Type de montage
Superhétérodyne
Moyenne fréquence
468 kHz / 6,7 MHz
Indicateur visuel d'accord
Oeil magique

TV/Moniteur

Forme
4/3
Dimensions écran
43 cm / 17
Nombre de canaux ou de présélections
10 canaux
Bandes
I et III

Jeux de lampes


Jeu de lampes 1 : EC92, PCF82, EF80, EF80, EF80, EF80, PL83, PABC80, PL84, ECC82, PCL82, PCF82, PL81, PY81, EY86, B43M1 (Jeu de lampes partie TV)
Jeu de lampes 2 : EC92, EC92, ECH81, EF89, EABC80, EL84, EZ80, EM80 2 autres modèles avec ces lampes (Jeu de lampes partie radio)

Liens


Même châssis que Stern-Radio Stassfurt 8 E 156 I Onyx (Châssis de la partie radio)

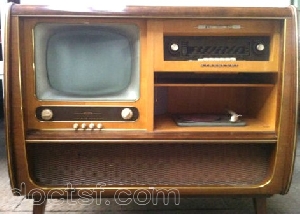

Stern-Radio Stassfurt - FSR 4303 — Illustration 1

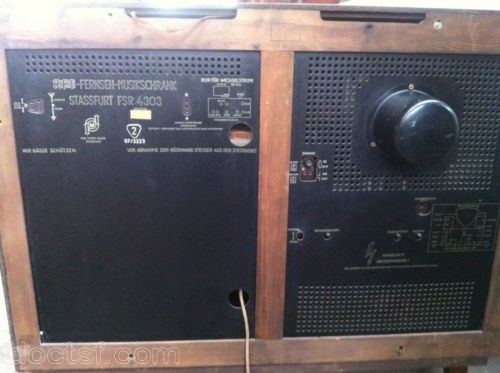

Stern-Radio Stassfurt - FSR 4303 — Illustration 2

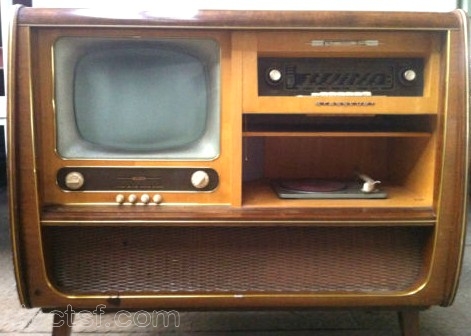

Illustration 1
Transmis par Delannoy_paul
