Stella - ST236A radio

Fiche 85553

Identité

Marque : Stella Pays d'origine : Grande Bretagne

Stella

Modèle : ST236A

Année : 1956

Caractéristiques
Fonctions : radio
Appareil à 7 lampes dépourvu d'indicateur visuel

Jeu de lampes : EF80, EF80, ECH81, EF85, EABC80, EL84, EZ80 7 autres modèles avec ces lampes

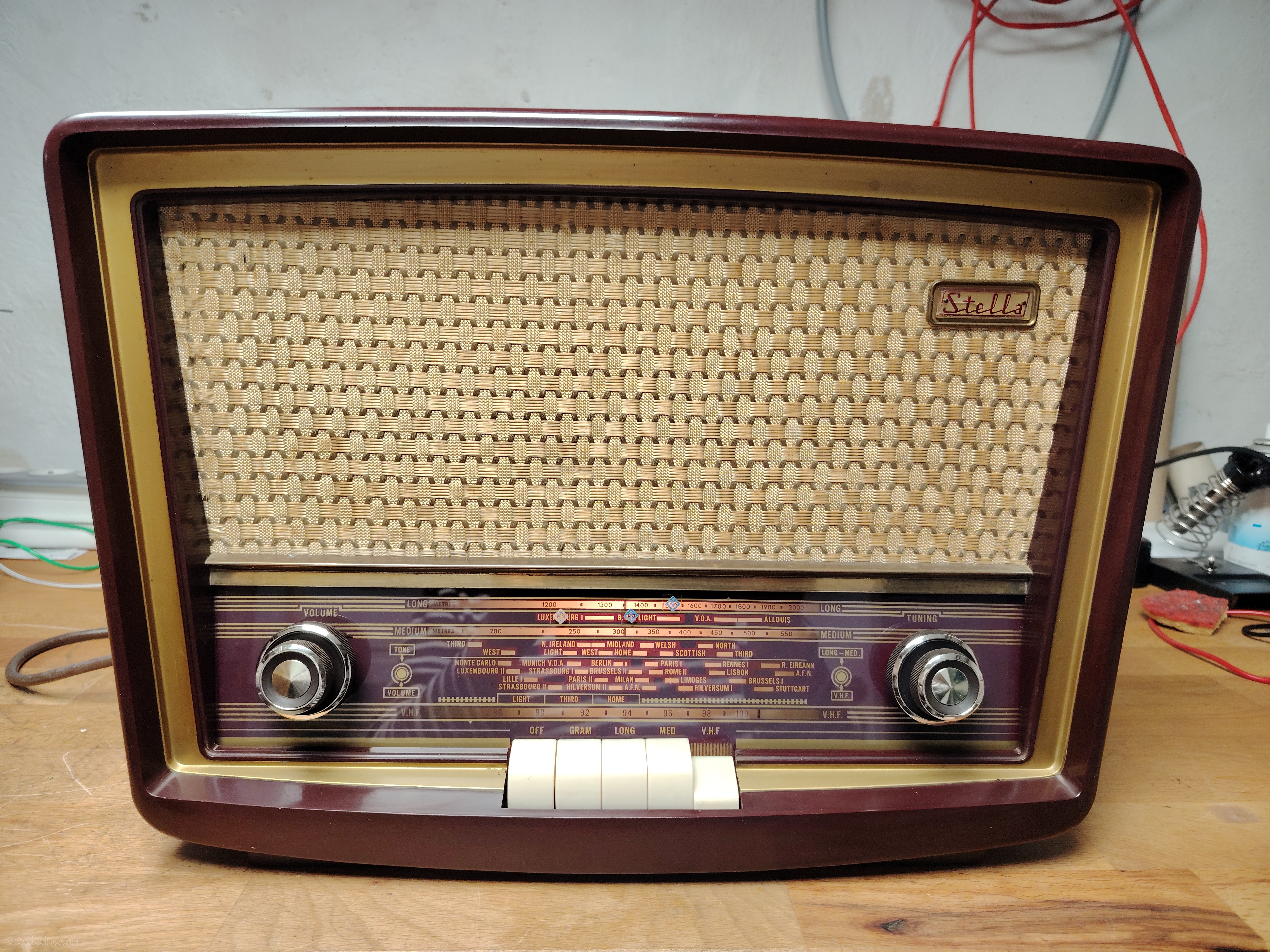

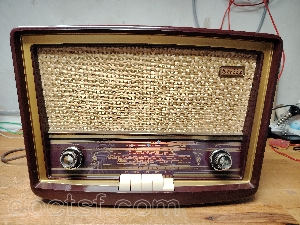

Forme : Horizontal ( clavier 5 touches, 4 boutons 2 par 2 (vol/ton, recherche AM/recherche FM) )
Type de montage : Superhétérodyne. MF : 470KHz et 10.7MHz
3 gammes : GO PO FM avec antenne interne
Clavier : 5 touches. Fonction : ON/OFF, GRAM,GO,PO,VHF - caractéristiques tirées de : https://www.doctsf.com -
Cadran : carré ou rect.
Boutons : 4
Alimentation : Secteur alternatif 200 - 220 - 245 V
Matière : Plastique Bakélite
Couleurs : marron, doré sur encadrement.
Haut-parleur : 1 seul (son mono)
Commentaires : Identique au https://www.doctsf.com/philips-b3g-63-a-gb/f11587 Pour la documentation se référer au modèle Philips. A noter une erreur dans les documentation Philips: Sur la doc de 4 pages, le condensateur C64 est spécifié à 6,8 pf. Sur la doc de 16 pages, sa valeur est indiquée en 2 endroits: page 10 sous la référence C62 avec la même valeur 6,8 pf, et page 15 avec la valeur 6800 pf (page 15 = Spare parts list). Je mesure 7600 pf, et le composant est marqué 6K8.

1 schéma ou document technique (notice) disponible pour le modèle ST236A Stella ! Voir ci-contre pour télécharger gratuitement

Dans la collection de jeanmi59
