Fiche
48361
Identité
Marque :
Sony
Sony
Modèle :
9-306 UM
Année :
1966
Caractéristiques
Fonctions :
radio TV à semi-conducteurs
Appareil à 4 lampes
Jeu de lampes :
1DK1
,
1DK1
,
1DK1
,
230DB4
-1 gamme
- caractéristiques tirées de : https://www.doctsf.com -
Dimensions écran :
9
Forme écran :
4/3
Bandes :
VHF1-VHF3-UHF
Dimensions :
L: 220 H: 262 P: 195 (mm) Poids : 5,8 s
Alimentation :
Secteur alternatif 110-245
Matière :
Plastique
Couleurs :
Noir
Prises :
Ant , Secteur ,Casque et 12V
Commentaires :
Normes 625 Fet B 819 F et CCIR Sony a produit une version institutionnelle (CVM-306UBP) 405/625 Britannique avec entrée vidéo sur connecteur PL-259 + 8 broches A/V propriétaire Sony.
https://forum.retrotechnique.org/t/sony-portable/101089/4
2 schémas ou documents techniques (notices) disponibles pour le modèle 9-306 UM Sony ! Voir ci-contre pour télécharger gratuitement
Dans la collection de Jean-Marie59
Signaler un contenu erroné ou une anomalie

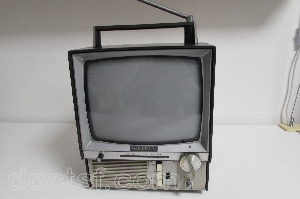

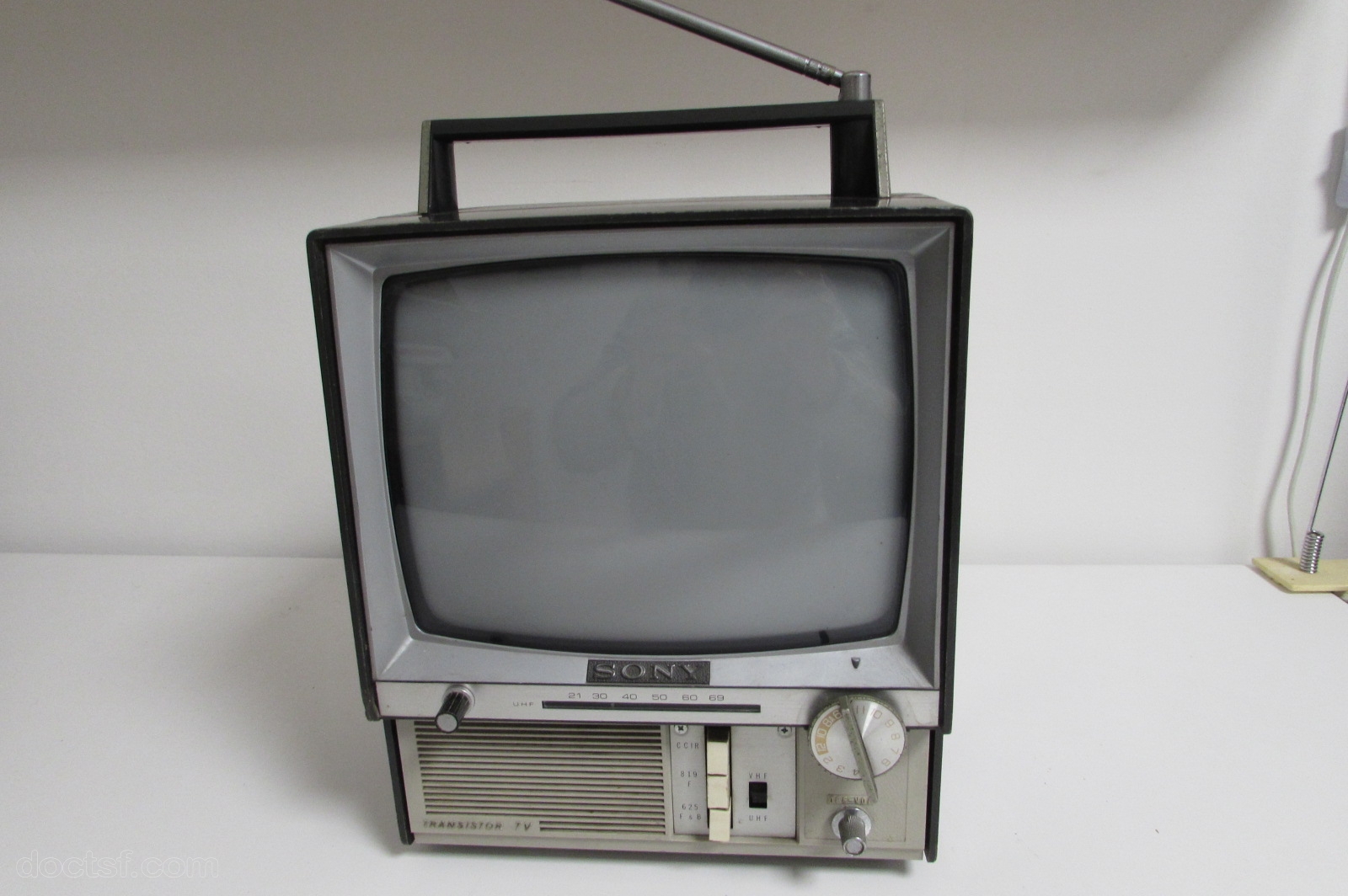

Sony - 9-306 UM
SONY 9-306 UM
Collection Jean-marie59
Sony - 9-306 UM

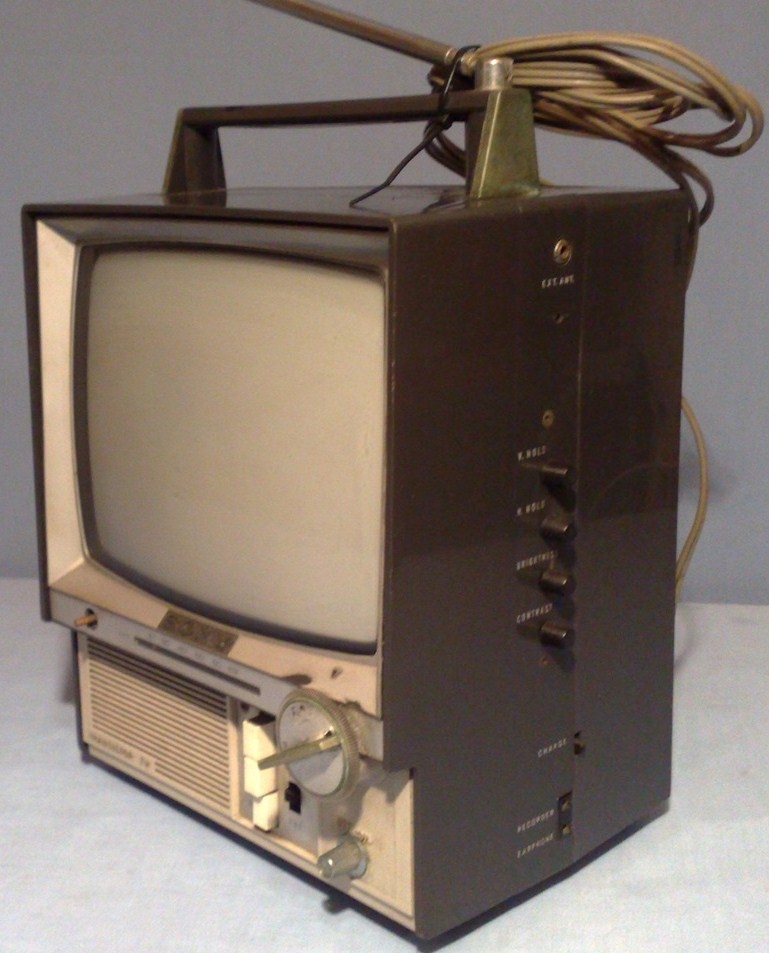

Illustration 5
Transmis par Delannoy_paul
Sony - 9-306 UM

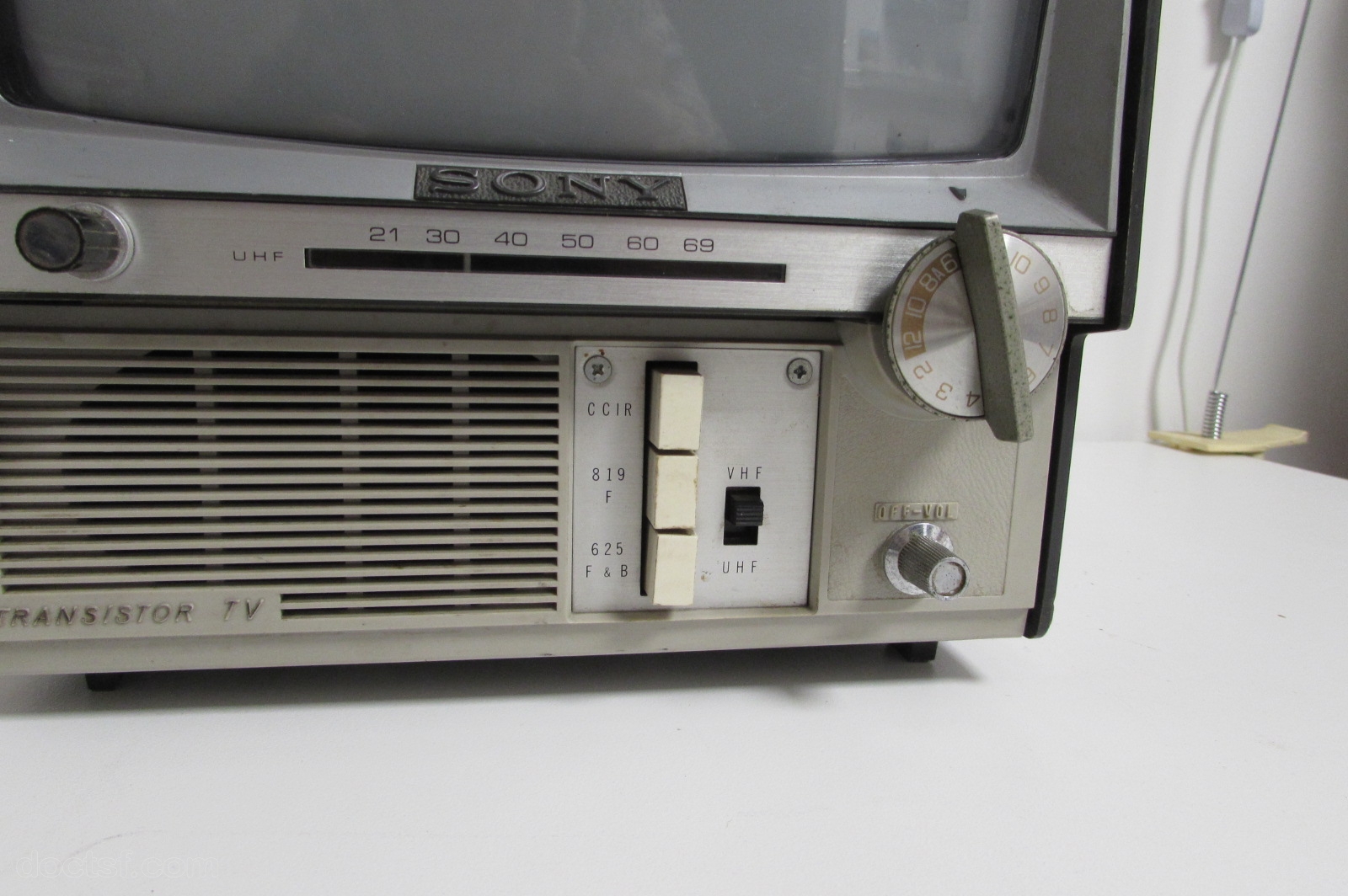

Commandes
Collection Jean-marie59
Sony - 9-306 UM

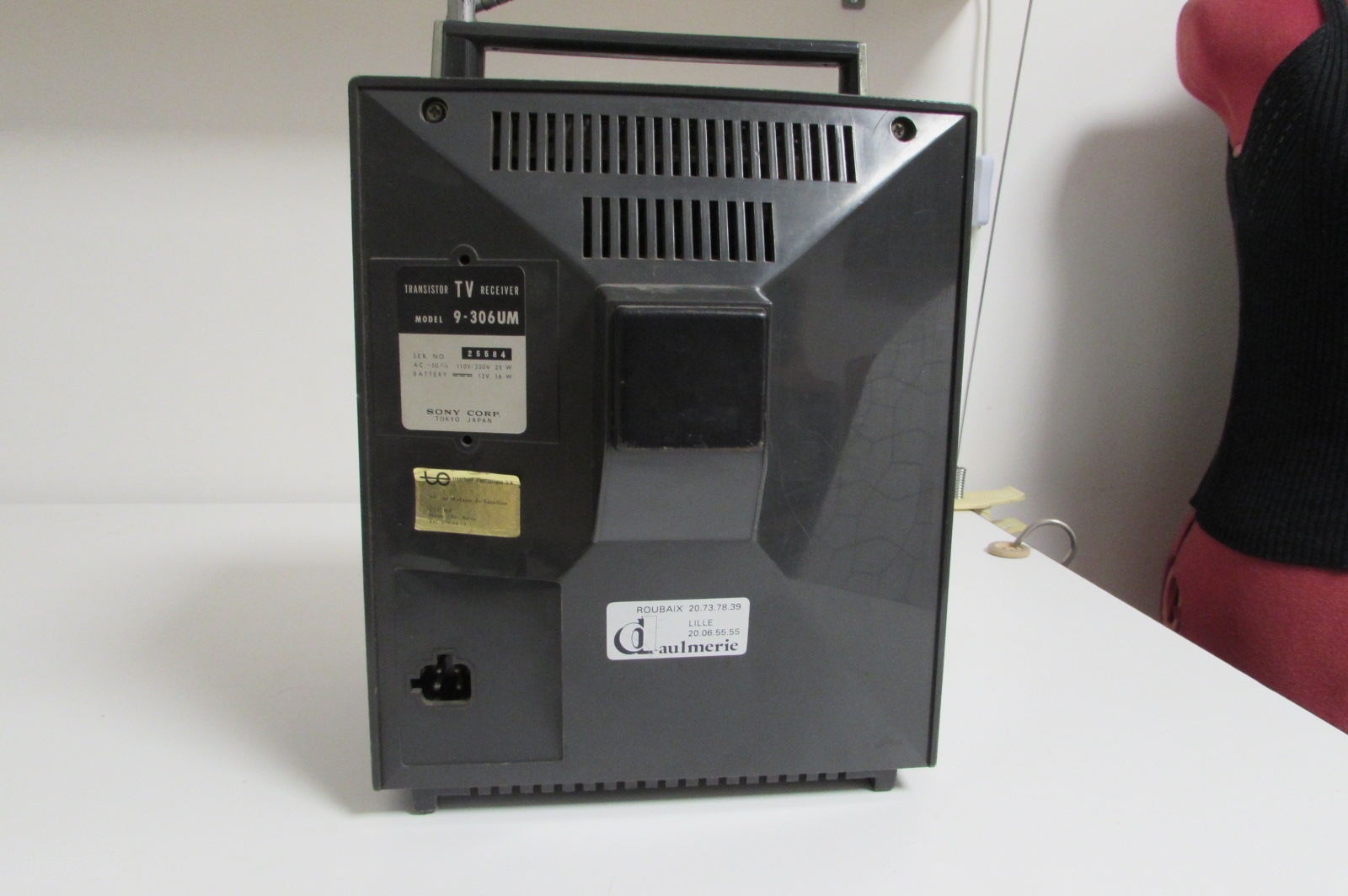

Vue de dos
Collection Jean-marie59
Sony - 9-306 UM

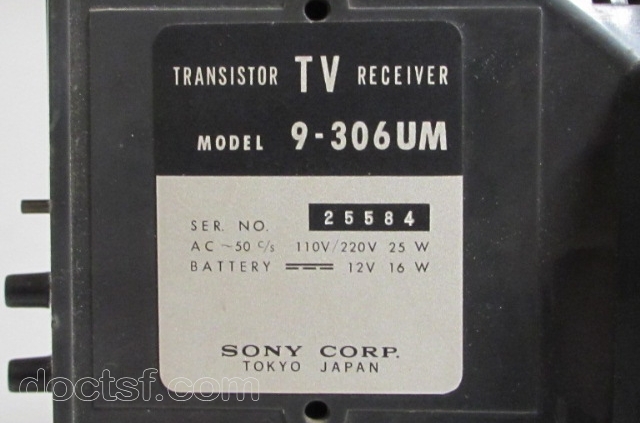

Plaque signalétique
Collection Jean-marie59
Sony - 9-306 UM

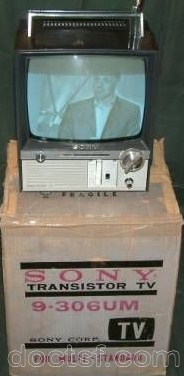

Illustration 6
Transmis par Delannoy_paul
Sony - 9-306 UM
Illustration 7
Transmis par Delannoy_paul
