Fiche 5374

Identité En savoir plus sur SonoraMarque : Sonora
Radiociné
Modèle : F 3
Année : 1932
Caractéristiques
Fonctions : radio
Appareil à 7 lampes dépourvu d'indicateur visuel

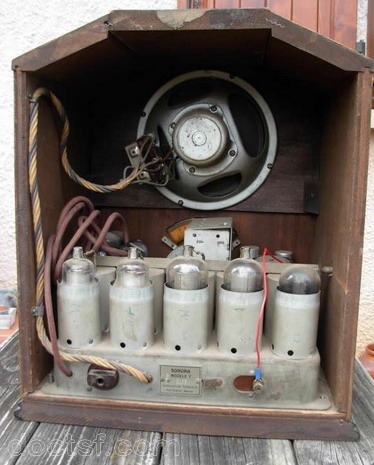

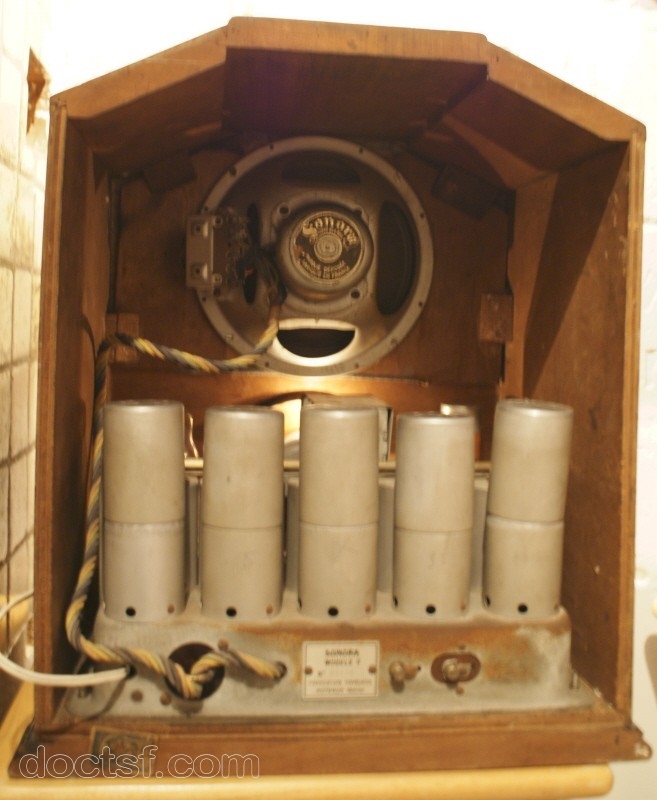

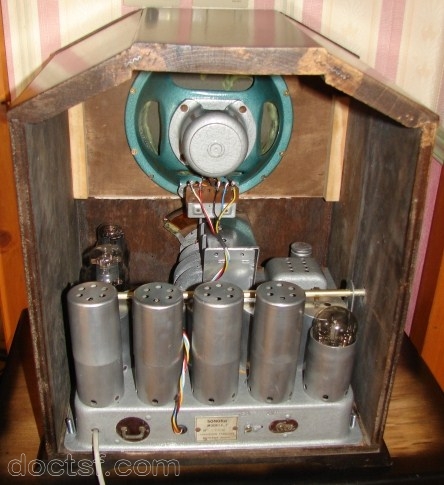

Jeu de lampes : 35, 27, 24, 35, 24, 47, 80 22 modèles avec ces lampes
Type de montage : Superhétérodyne. MF : 135
2 gammes : GO PO

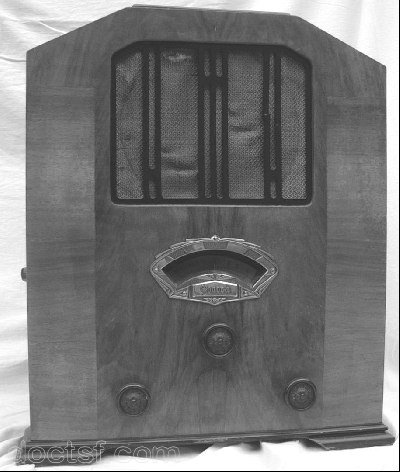

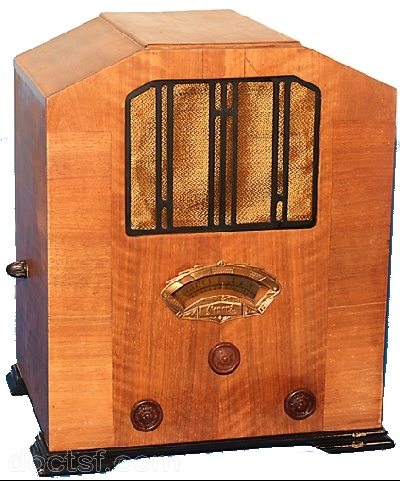

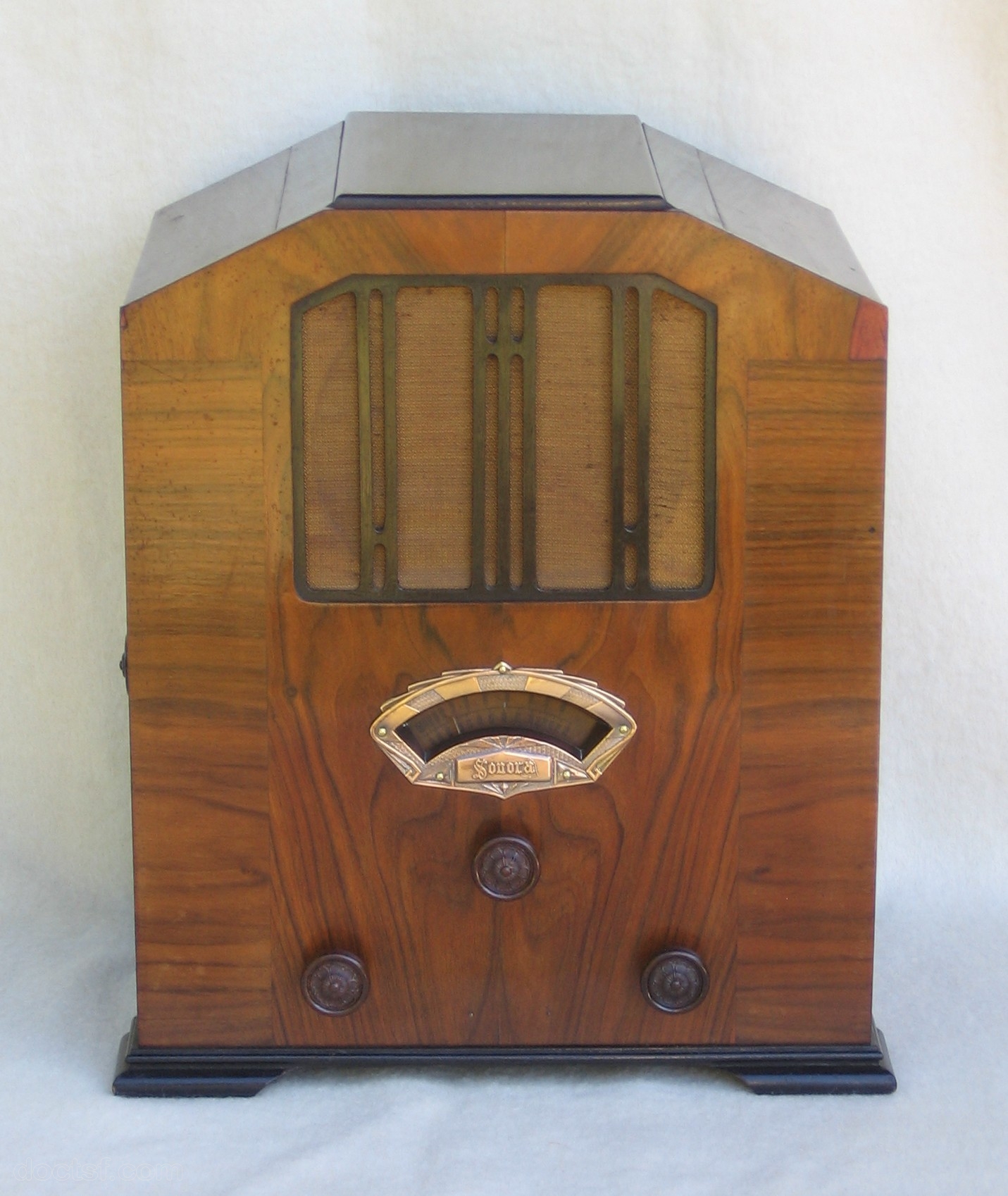

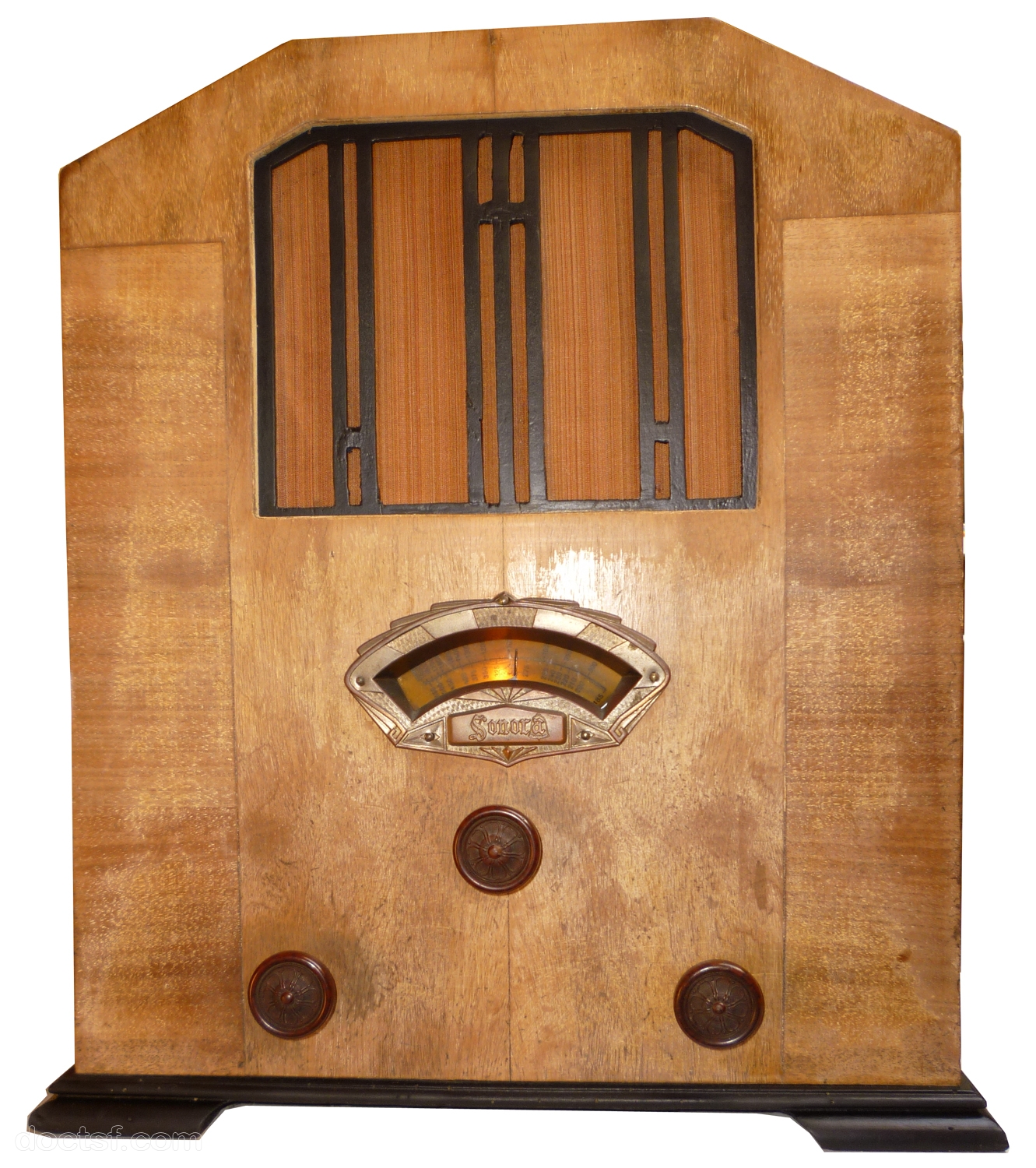

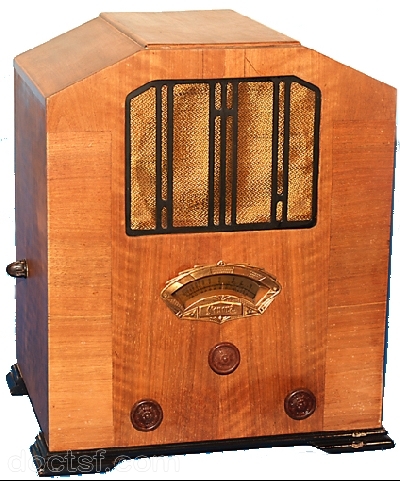

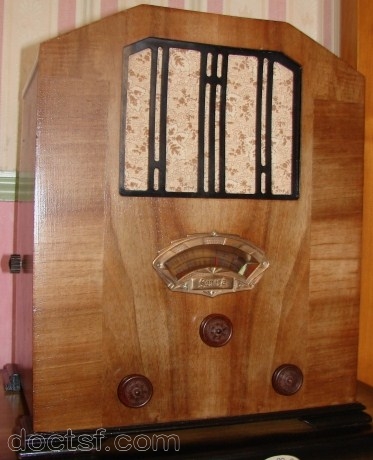

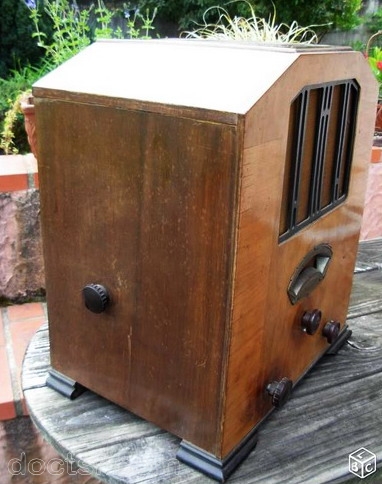

Forme : Vertical ( Pans coupés ) - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 385     H: 450     P: 285 (mm)     Poids : 14 kg

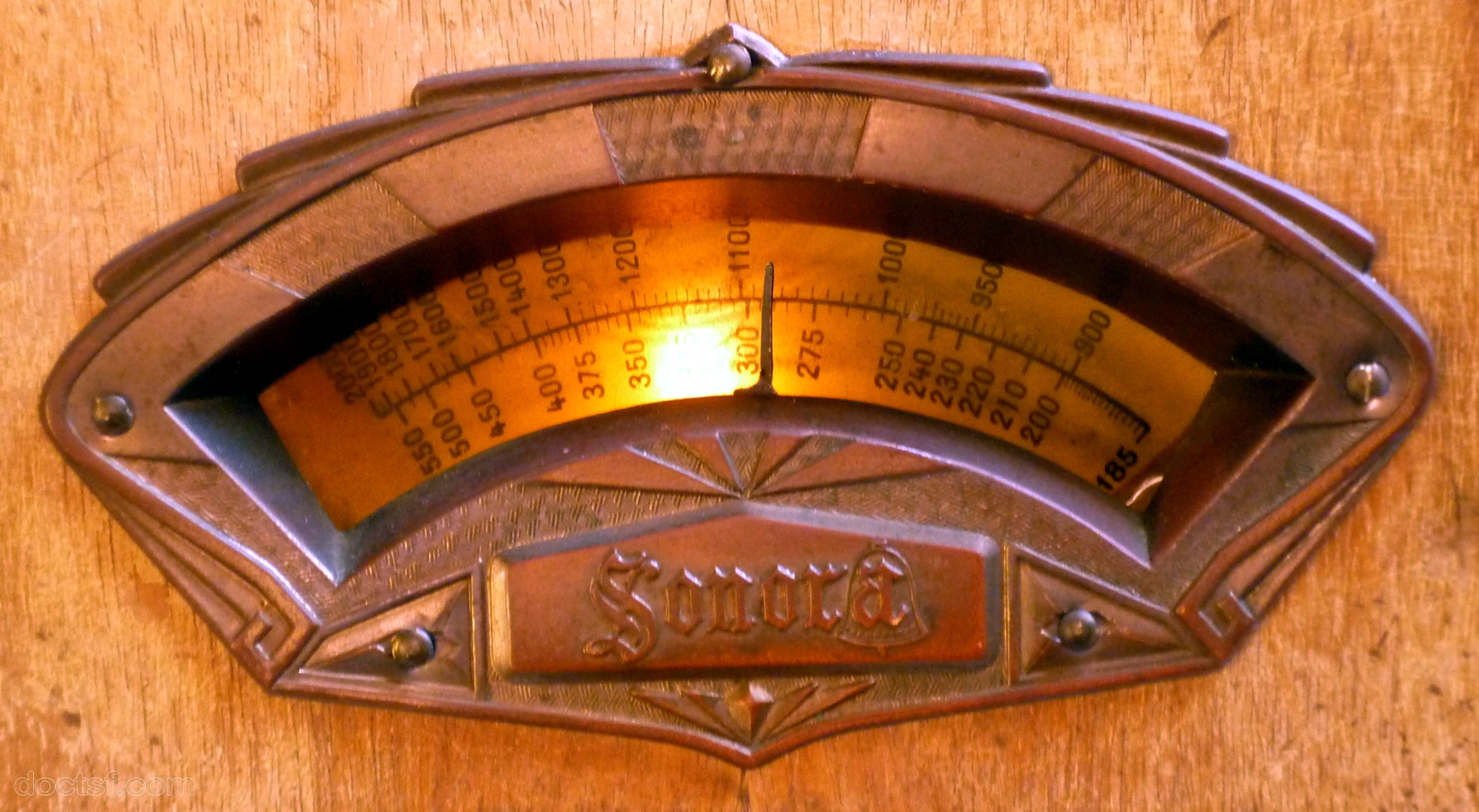

Cadran : arc de cercle
Boutons : 3
Alimentation : Secteur alternatif 110V ou sélecteur 110-220 V - 50 Hz. (25 Hz en option)

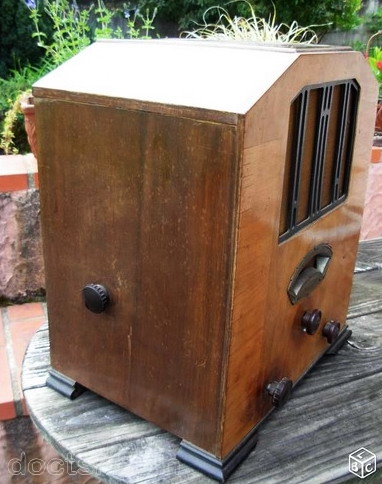

Matière : Bois

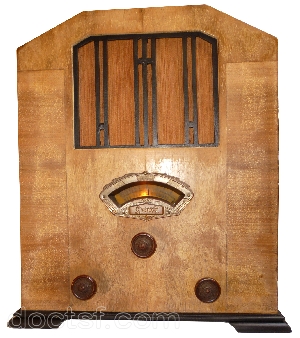

Couleurs : Façade claire/caisse claire ou façade claire/caisse laquée noir.

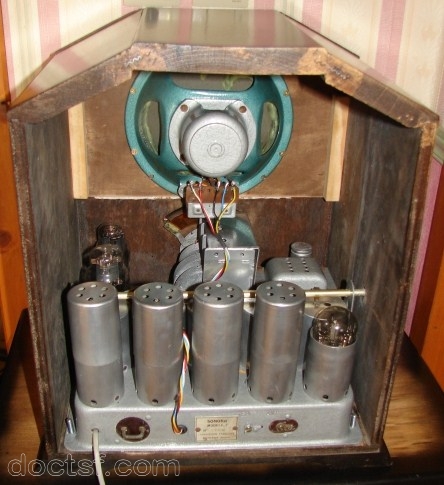

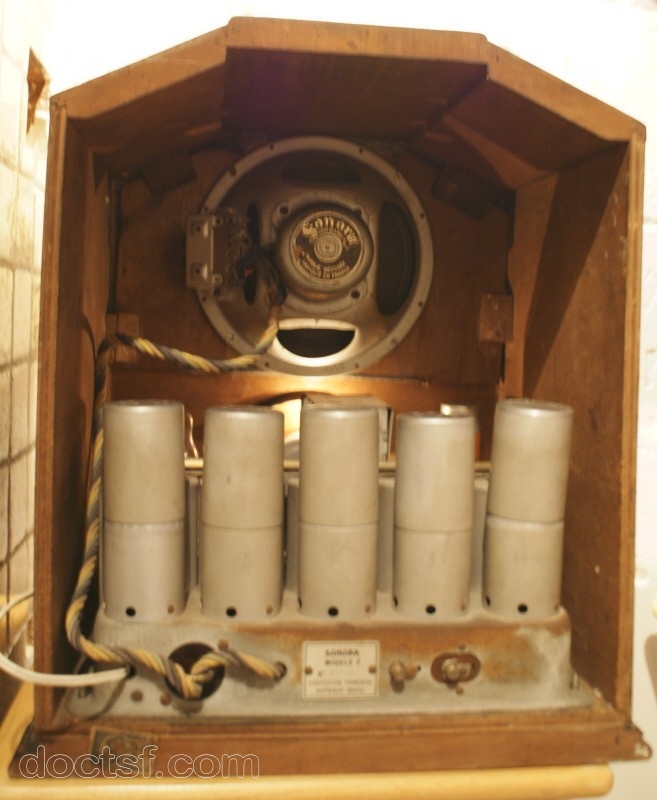

Haut-parleur : Excitation 20cm (prise intermédiaire)
Prises : Ant, Terre, P.U (avec pontet en usage radio).
Commentaires : Réglage gain BF par ajustement polarisation tubes 35, 24, 35 (pas de CAG). Filtrage par le moins avec la bobine du H.P à prise intermédiaire pour polariser la g1 de la 47, et sur self d'entrée de 385 ohms en sortie de la 80. Allumage de l'appareil par le bouton de tonalité.



Il n'y a pas encore de schémas ou documents techniques (notices) disponibles pour le modèle F 3 Sonora. Voir ci-contre pour en ajouter
Dans la collection de Radiosolo54, Lix_Patrice, pitou59
2 modifications : 09/05/2020 par Radiosolo54, pitou59, Toto974
