Sonneclair - Superlux Clavier (6 touches) radio

Fiche 12396

Identité

Marque : Sonneclair Pays d'origine : France

Sonneclair

Modèle : Superlux Clavier (6 touches)

Année : 1955

Caractéristiques
Fonctions : radio
Appareil à 7 lampes équipé d'un oeil magique

Jeu de lampes : 6AU6, ECH81, EBF80, EBF80, EL84, EZ80, EM34 1 autre modèle avec ces lampes
Forme : Horizontal
Type de montage : Superhétérodyne
4 gammes : GO PO OC BE

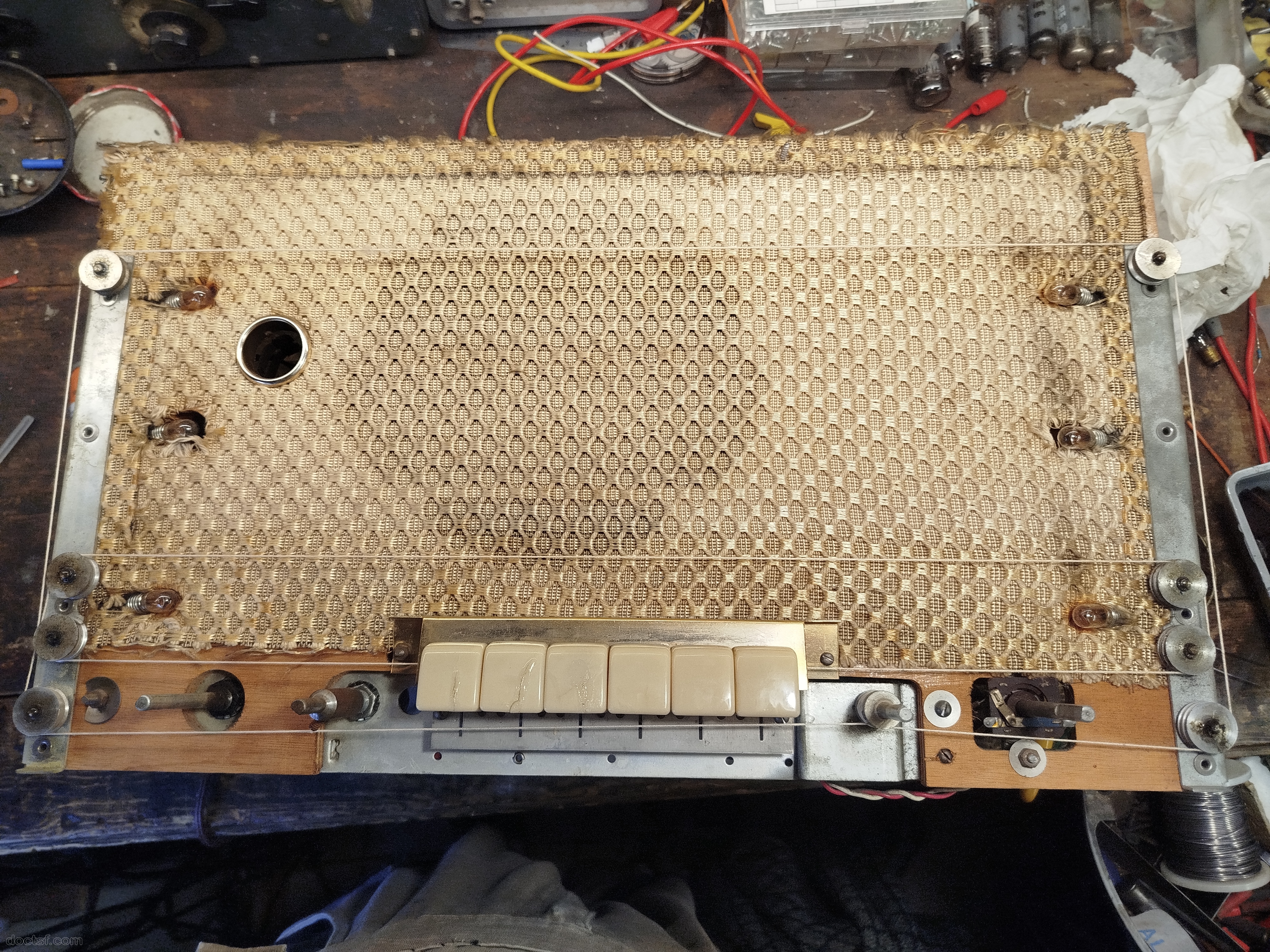

Clavier : 6 touches. Fonction : Touche Luxembourg règlage à l'arrière - caractéristiques tirées de : https://www.doctsf.com -
Cadran : carré ou rect.
Boutons : 4
Alimentation : Secteur alternatif 110-240V
Matière : Bois

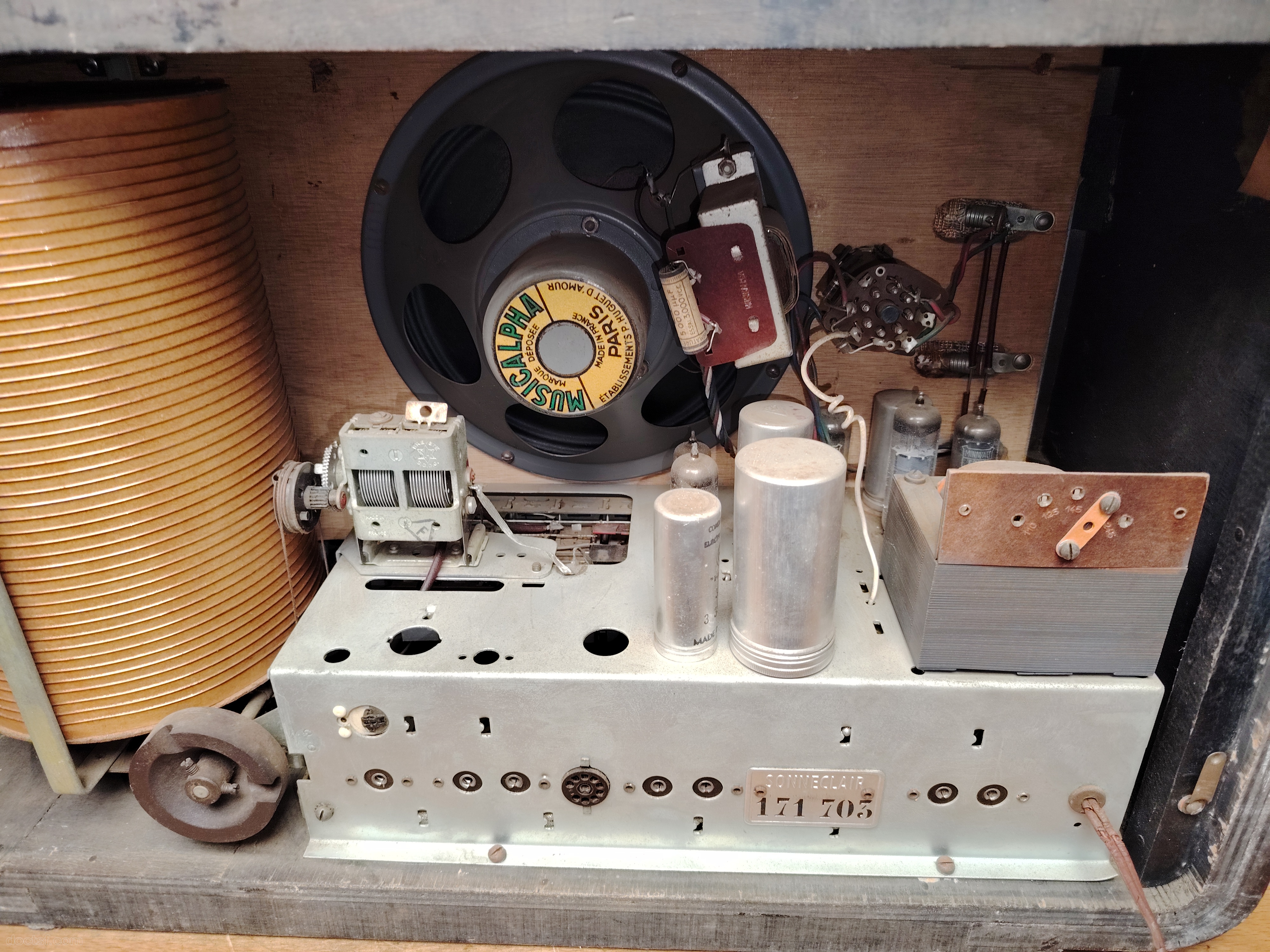

Haut-parleur : MUSICALPHA aimant permanent

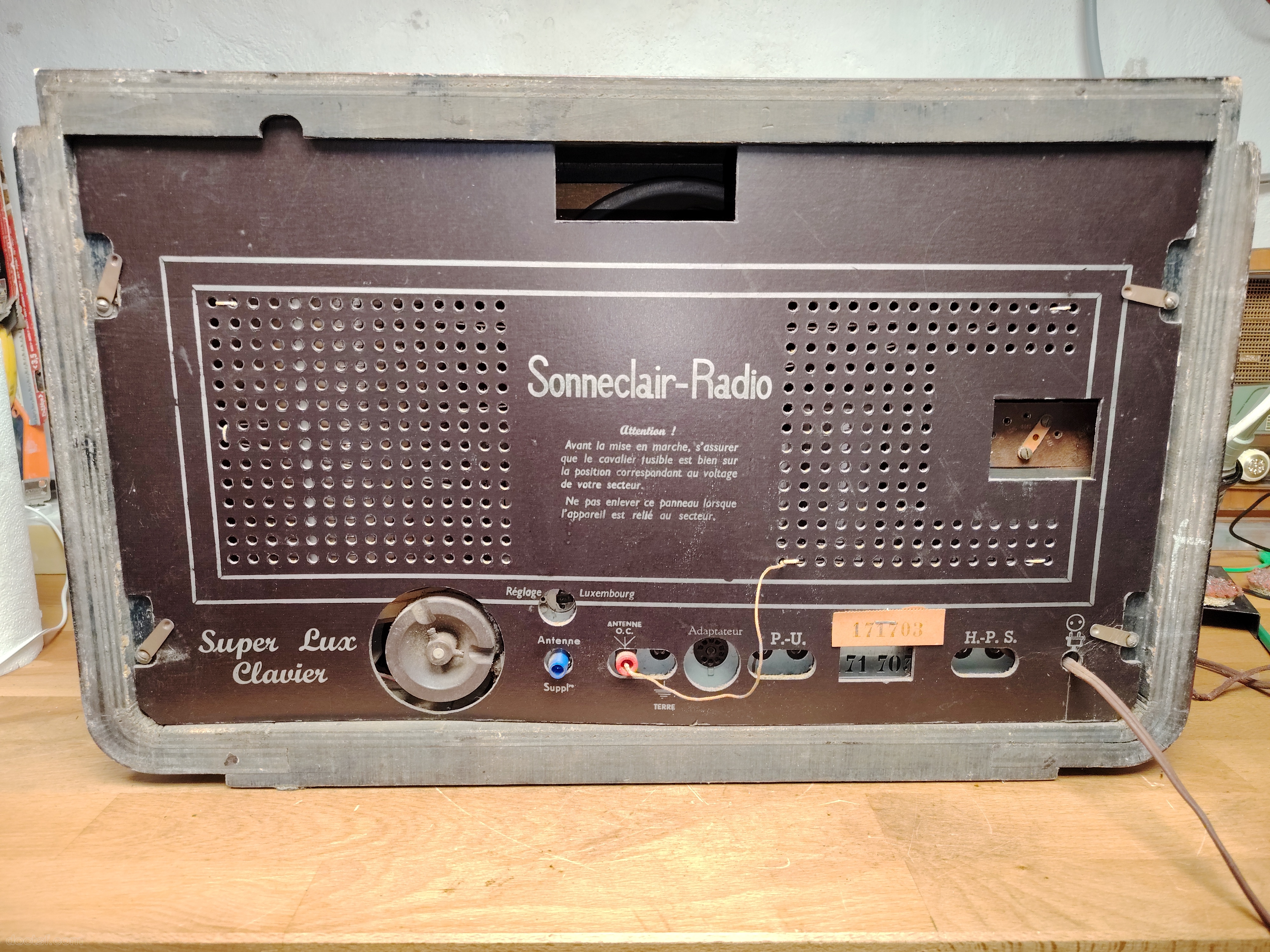

Commentaires : Le schéma diffère un peu de l'autre schéma. Par exemple : filtrage cellule simple en PI avec R=2KOhm, Condo chimique 50 µF au lieu de 25 sur point milieu HT en sortie de transfo. R 33K au lieu de 47 sur écran 6AU6. Et un "mystère": quelle est la fonction de la prise arrière "adaptateur" au format Noval?

2 schémas ou documents techniques (notices) disponibles pour le modèle Superlux Clavier (6 touches) Sonneclair ! Voir ci-contre pour télécharger gratuitement

Dans la collection de Devaux_Pierre, Eddy_Rischmann, J-Francois, Bernard B, jeanmi59

Signaler un contenu erroné ou une anomalie

BETA : ajouter et gérer vos images

Documents disponibles

2 schémas

Consulter les documents →
