Siemens - E 311 radio

Fiche 91779

Identité

Marque : Siemens

Siemens

Modèle : E 311

Année : 1961

Caractéristiques
Fonctions : radio
Appareil à 16 lampes - Galvanomètre
Jeu de lampes : 2*EF93, 3*ECH81, EF93, 2*ECH81, 8*E88CC
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 1.3 à 1.4MHz 370kHz
5 gammes : OC 1.5 à 30.1 MHz
Clavier : 9 touches - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 475 H: 390 P: 295 (mm) Poids : 25
Cadran : arc de cercle
Boutons : 13
Alimentation : Secteur alternatif 110 - 125 - 220 - 235 - 250 V
Matière : Métal Acajou
Commentaires : V1, V2 (EF93, two RF preamplifier stages); V3 (ECH81, 1st mixer stage, IF 1.3-1.4 MHz); V4 (ECH81, 2nd mixer stage, 370 kHz); V5 (ECH81, 3rd mixer stage, 30 KHz); V6 (EF93, 1st IF amplifier); V7 (ECH81, oscillator SSB reception); V8 (ECH81, AGC amplifier); V9 (E88CC, audio preamplifier); V10 (E88CC, AF final amplifier); V11 (E88CC, 1st oscillator); V12a (E88CC, oscillator 100 kHz); V13 (E88CC, impulse mixer / oscillator lock); (V14 (E88CC, longwaves oscillator lock)); V15 (E88CC, interpolation oscillator); Mains rectifier, V16 (E88CC, voltage regulation anode voltage).

2 schémas ou documents techniques (notices) disponibles pour le modèle E 311 Siemens ! Voir ci-contre pour télécharger gratuitement

Signaler un contenu erroné ou une anomalie

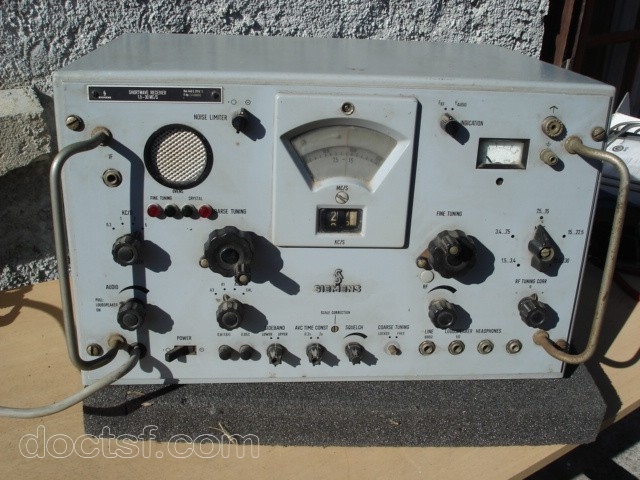

Illustration 1

Transmis par Radiolo

BETA : ajouter et gérer vos images

Documents disponibles

1 schéma 1 notice

Consulter les documents →
