Le Grand Livre de la TSF
Ne branchez jamais un appareil ancien sans l'avoir fait réviser. Risque électrique
Fiche
68648
Identité
Marque :
Scott
Scott
Modèle :
Philharmonic
Année :
1938
Caractéristiques
Fonctions :
radio
Appareil à 30 lampes
Jeu de lampes :
6U7
,
6U7
,
6L7
,
6L7
,
6L7
,
6B8
,
6B8
,
6B8
,
6B8
,
6K7
,
6K7
,
6K7
,
6J5
,
6J5
,
6J5
,
6J5
,
6J5
,
6J5
,
6J7
,
6H6
,
6H6
,
VR150
,
6L6
,
6L6
,
6L6
,
6L6
,
5U4
,
5U4
,
6E5
,
6E5
(2x Push-pull)
Forme :
Autres formes
( Châssis )
Type de montage :
Superhétérodyne
6 gammes :
GO PO OC (4x OC)
- caractéristiques tirées de : https://www.doctsf.com -
Cadran :
carré ou rect.
Boutons :
8
Alimentation :
Secteur alternatif 110V
Matière :
Métal
Haut-parleur :
15"
Commentaires :
Attention: tension redressée supérieur à 600V.
1 schéma ou document technique (notice) disponible pour le modèle Philharmonic Scott ! Voir ci-contre pour télécharger gratuitement
Signaler un contenu erroné ou une anomalie

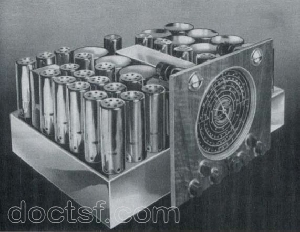

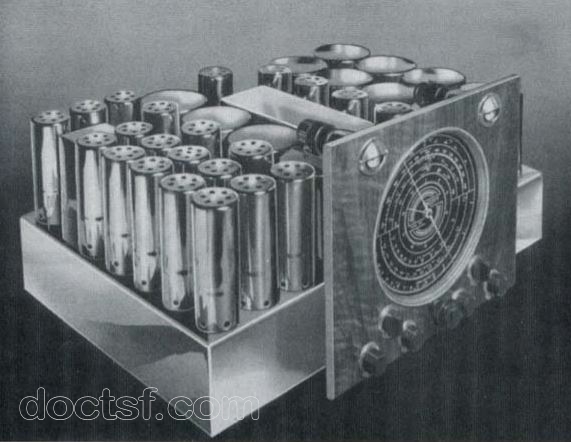

Scott - Philharmonic
Châssis
Transmis par Everondia

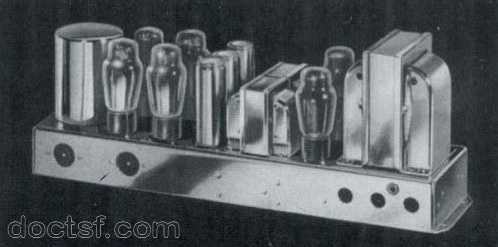

Scott - Philharmonic
Châssis (2ème partie)
Transmis par Everondia

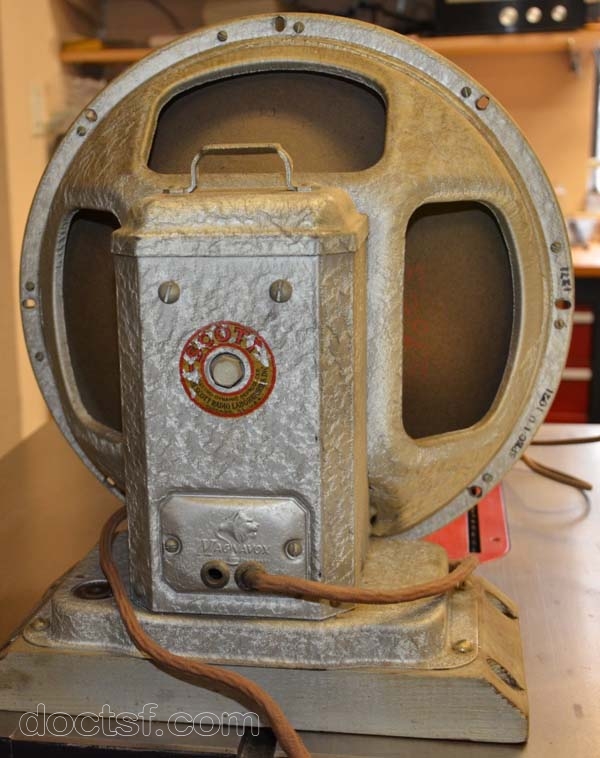

Scott - Philharmonic
Haut-parleur
Transmis par Everondia

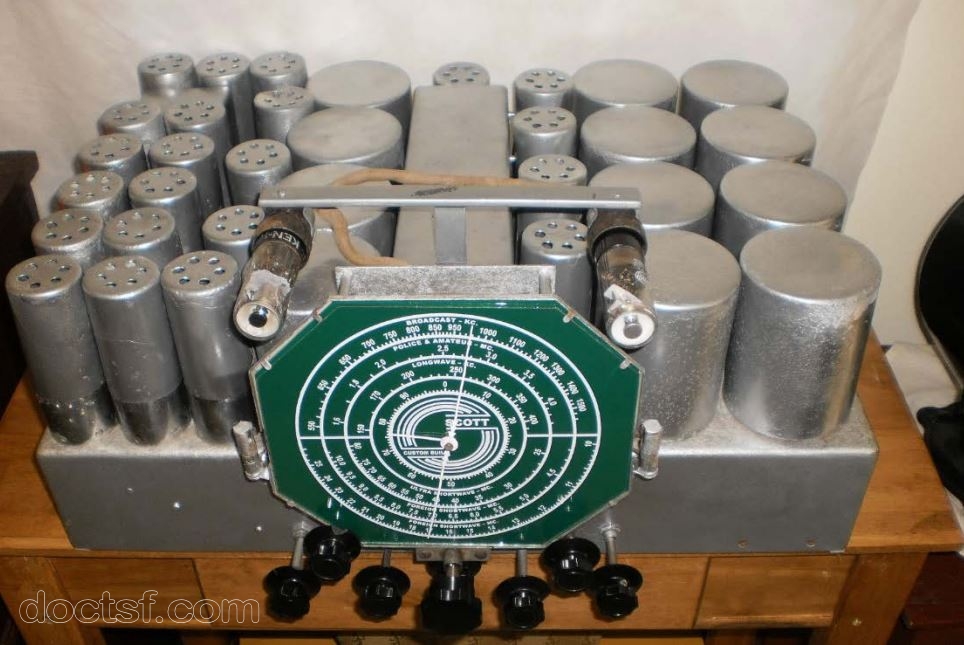

Scott - Philharmonic
Châssis
Transmis par Everondia
BETA : ajouter et gérer vos images
Documents disponibles
1 schéma
1 publicité
1 autre
Consulter les documents →
