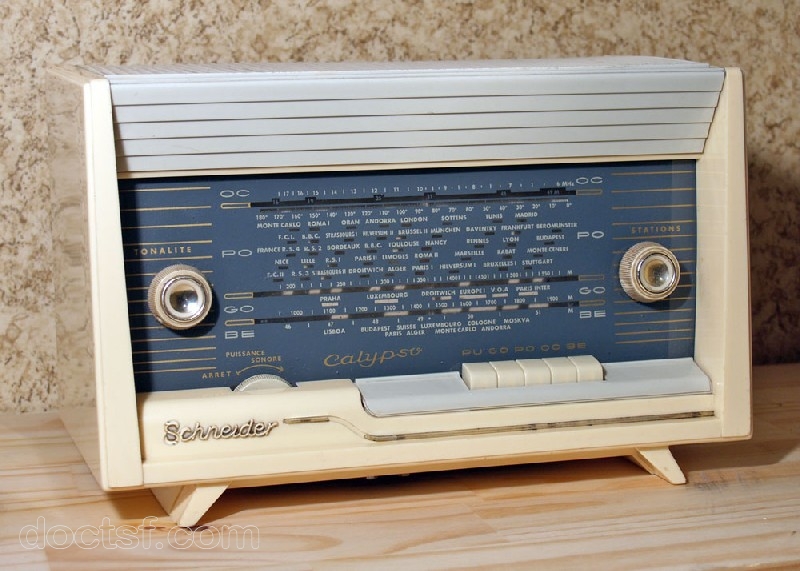

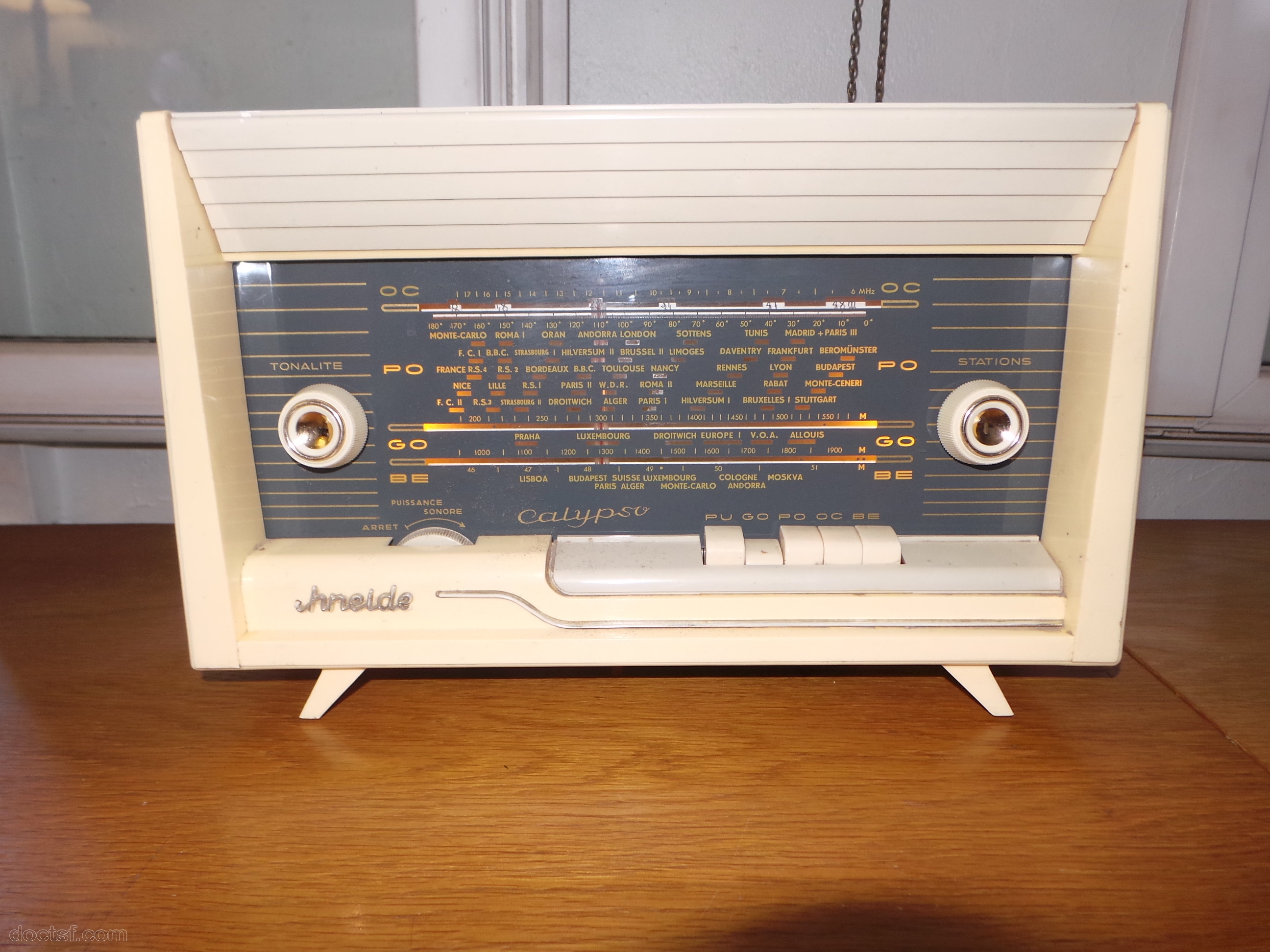

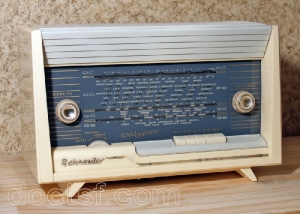

Schneider (Frères) - Calypso radio

Fiche 3128

Identité

Marque : Schneider (Frères)

Schneider (Frères)

Modèle : Calypso

Année : 1958

Caractéristiques
Fonctions : radio
Appareil à 5 lampes dépourvu d'indicateur visuel

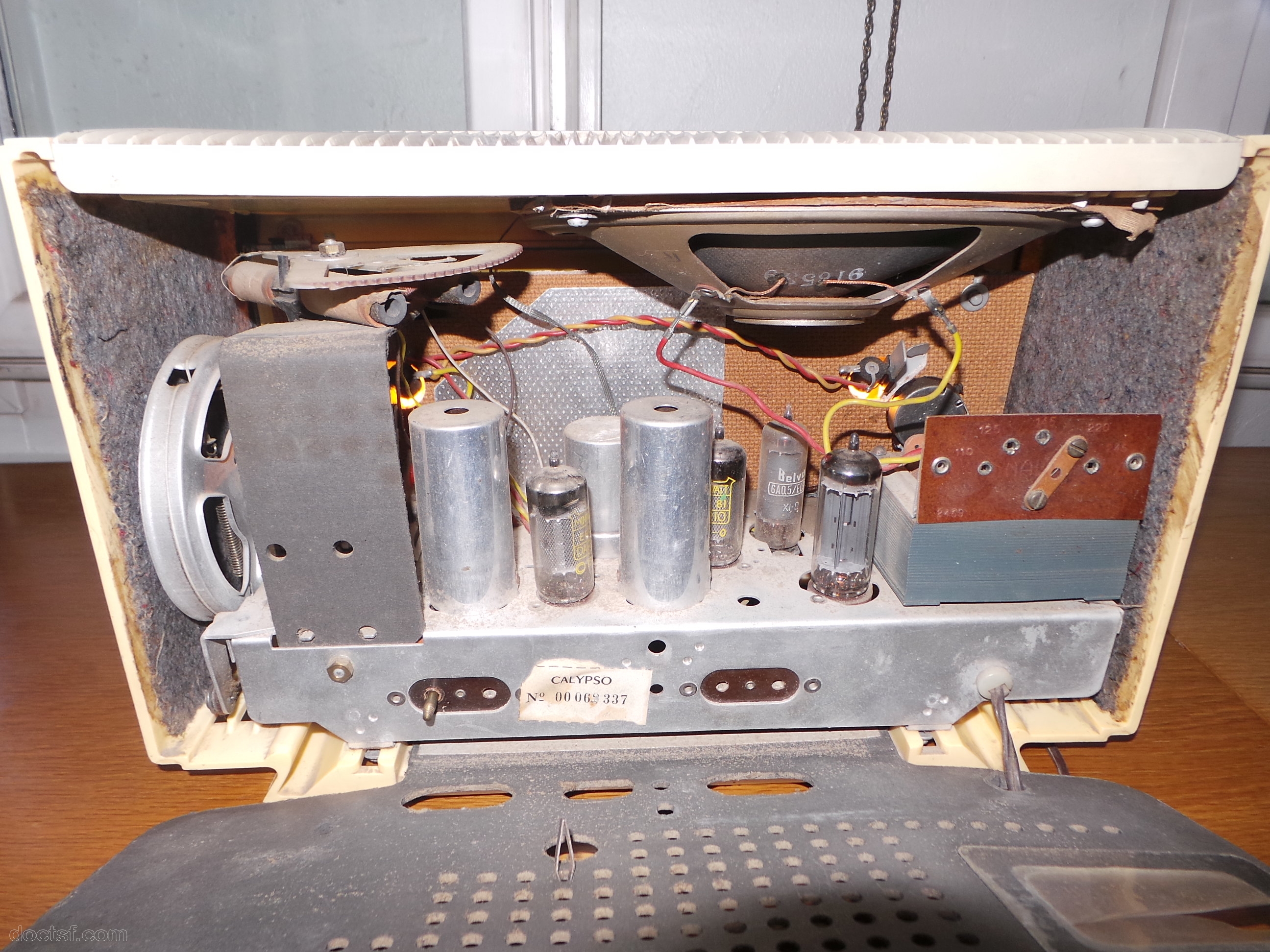

Jeu de lampes 1 : ECH81, EF89, EBC81, 6AQ5, EZ80 4 autres modèles avec ces lampes
Jeu de lampes 2 : ECH81, EF89, 6AV6, 6AQ5, EZ80 2 autres modèles avec ces lampes
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 480 kHz
4 gammes : GO PO OC BE
Clavier : 5 touches - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 335 H: 215 P: 175 (mm) Poids : 4
Cadran : carré ou rect.
Boutons : 2

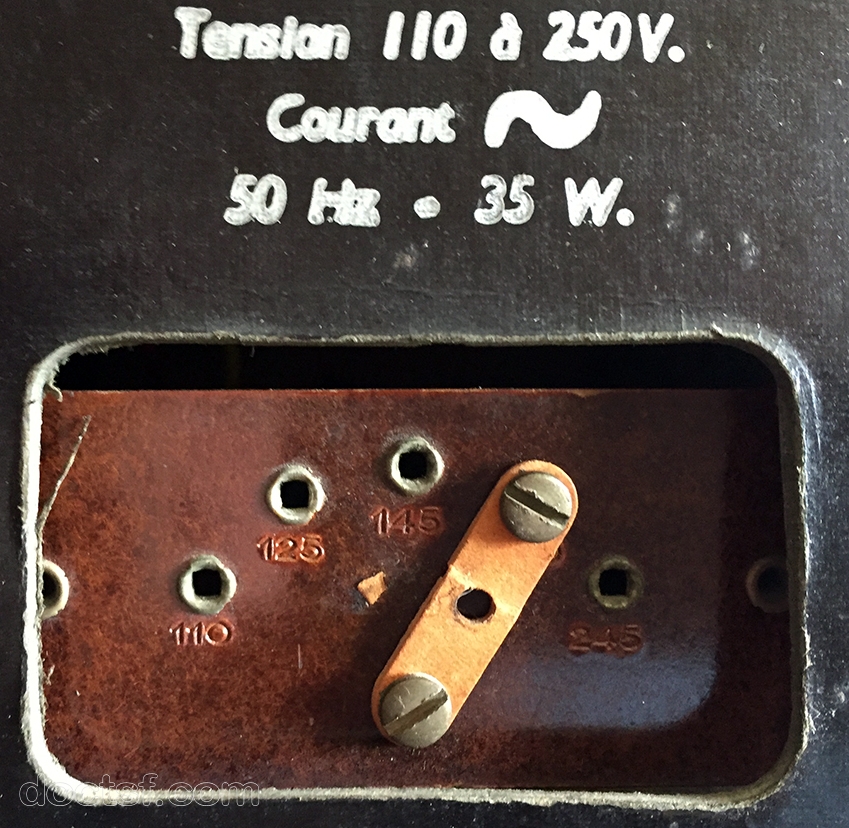

Alimentation : Secteur alternatif 110 - 125 - 145 - 220 - 245 V
Matière : Plastique

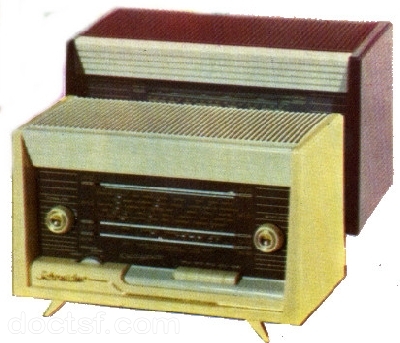

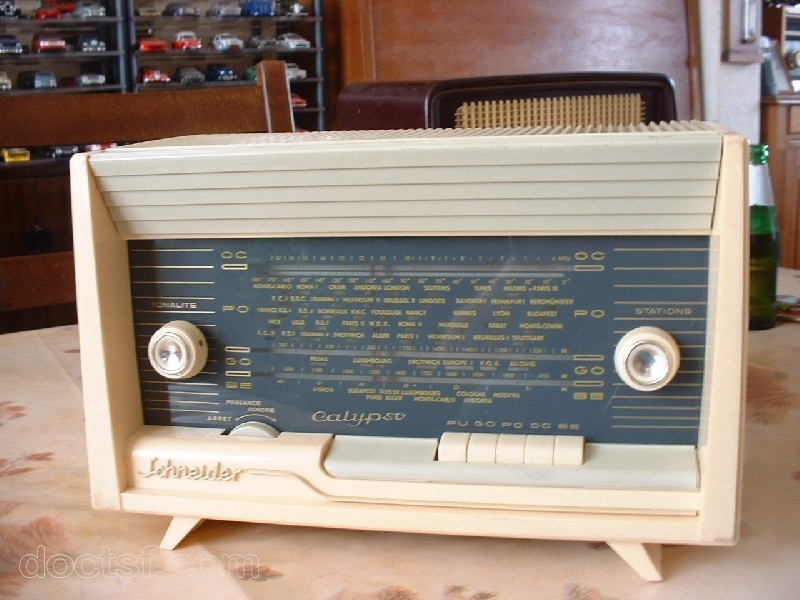

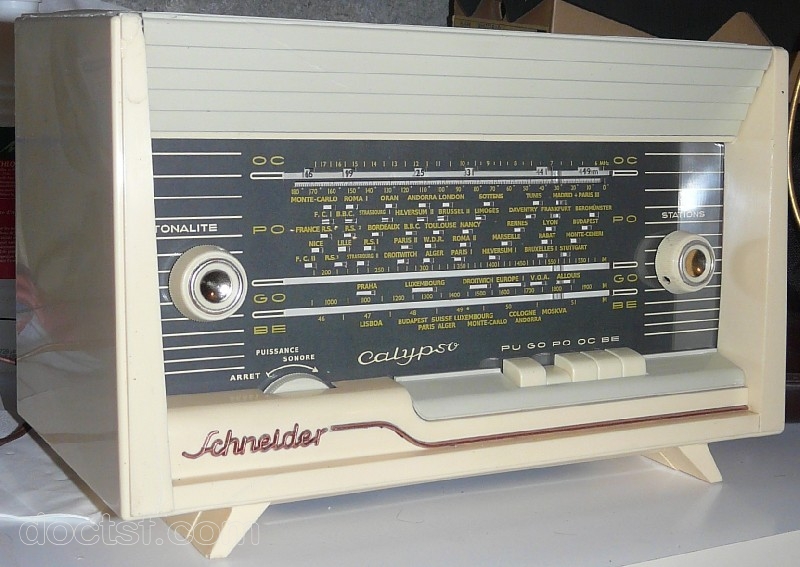

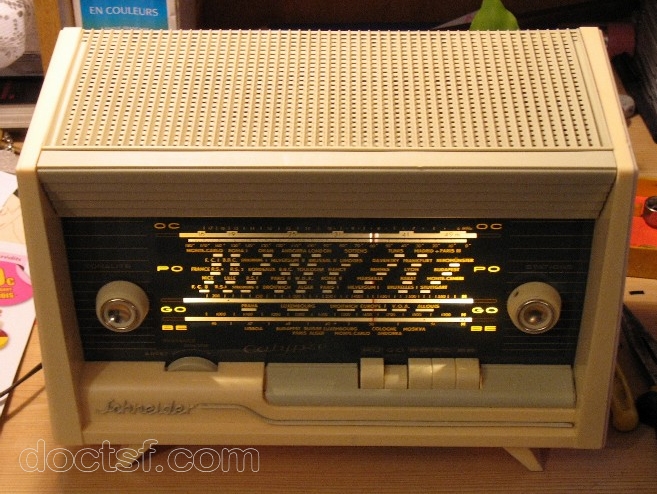

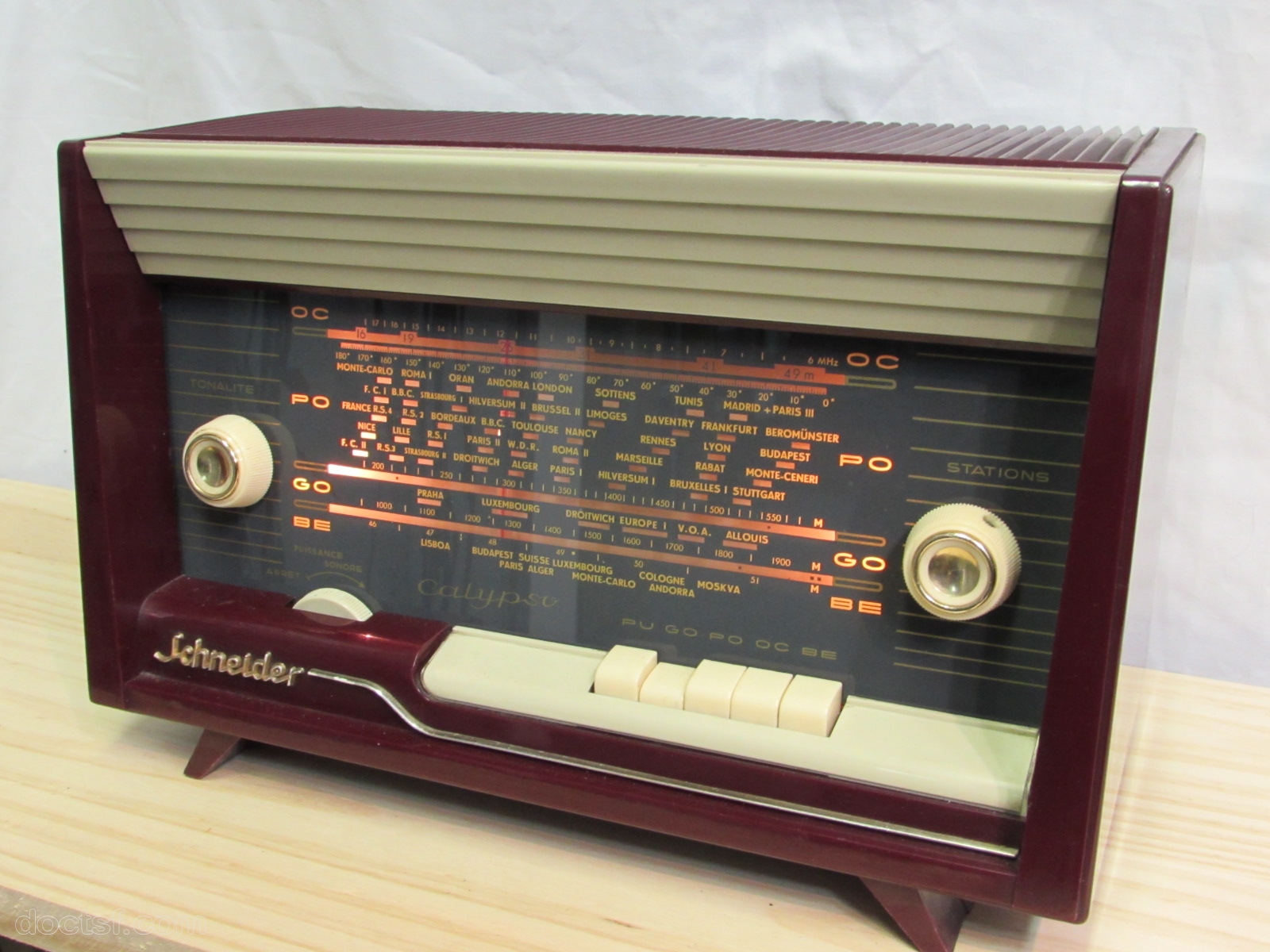

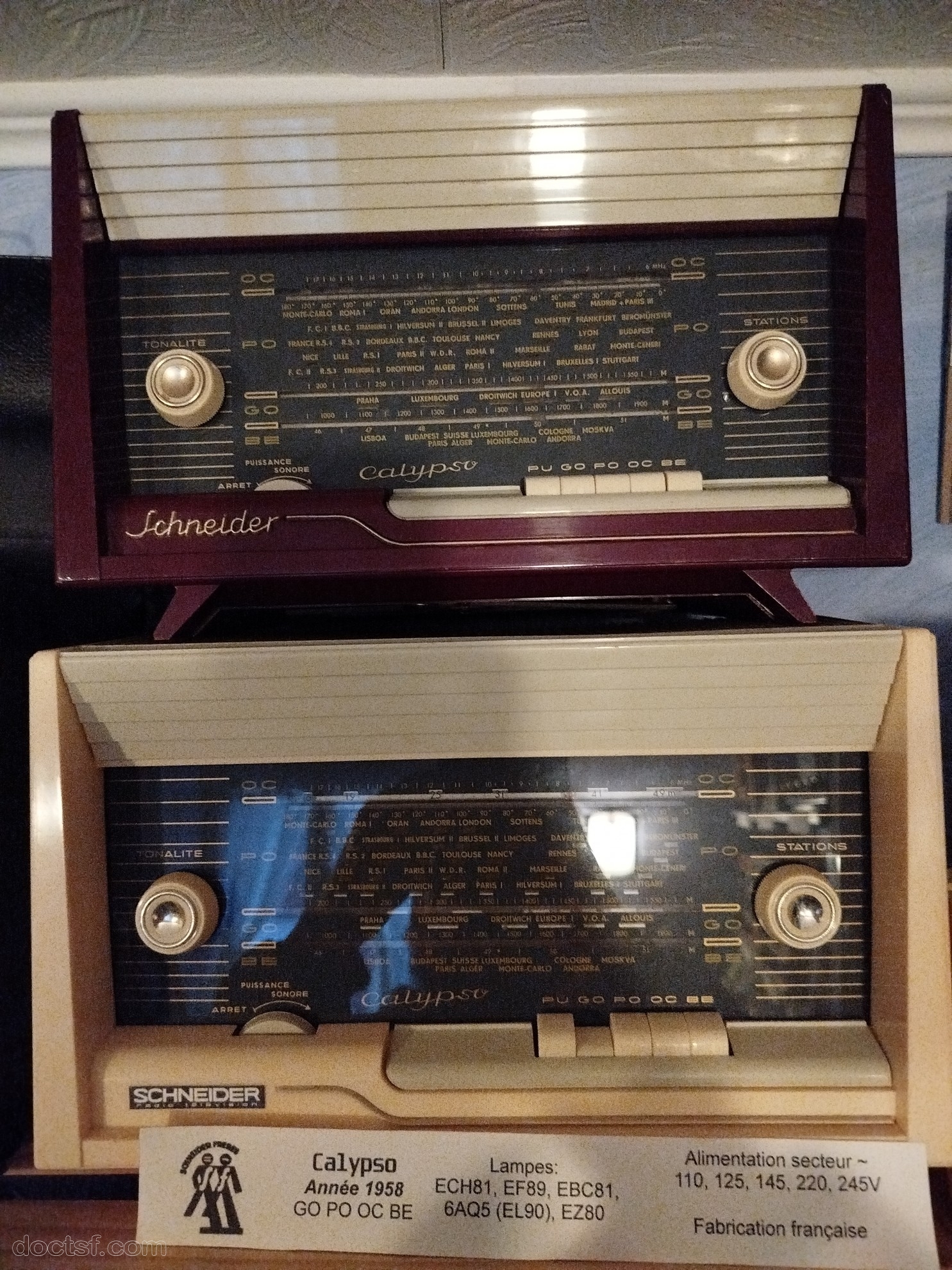

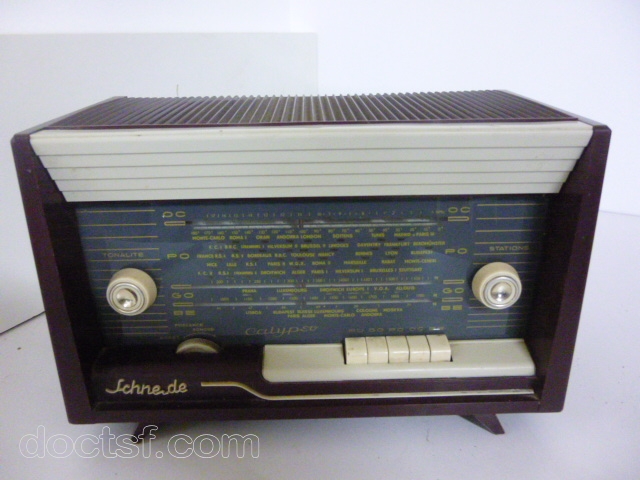

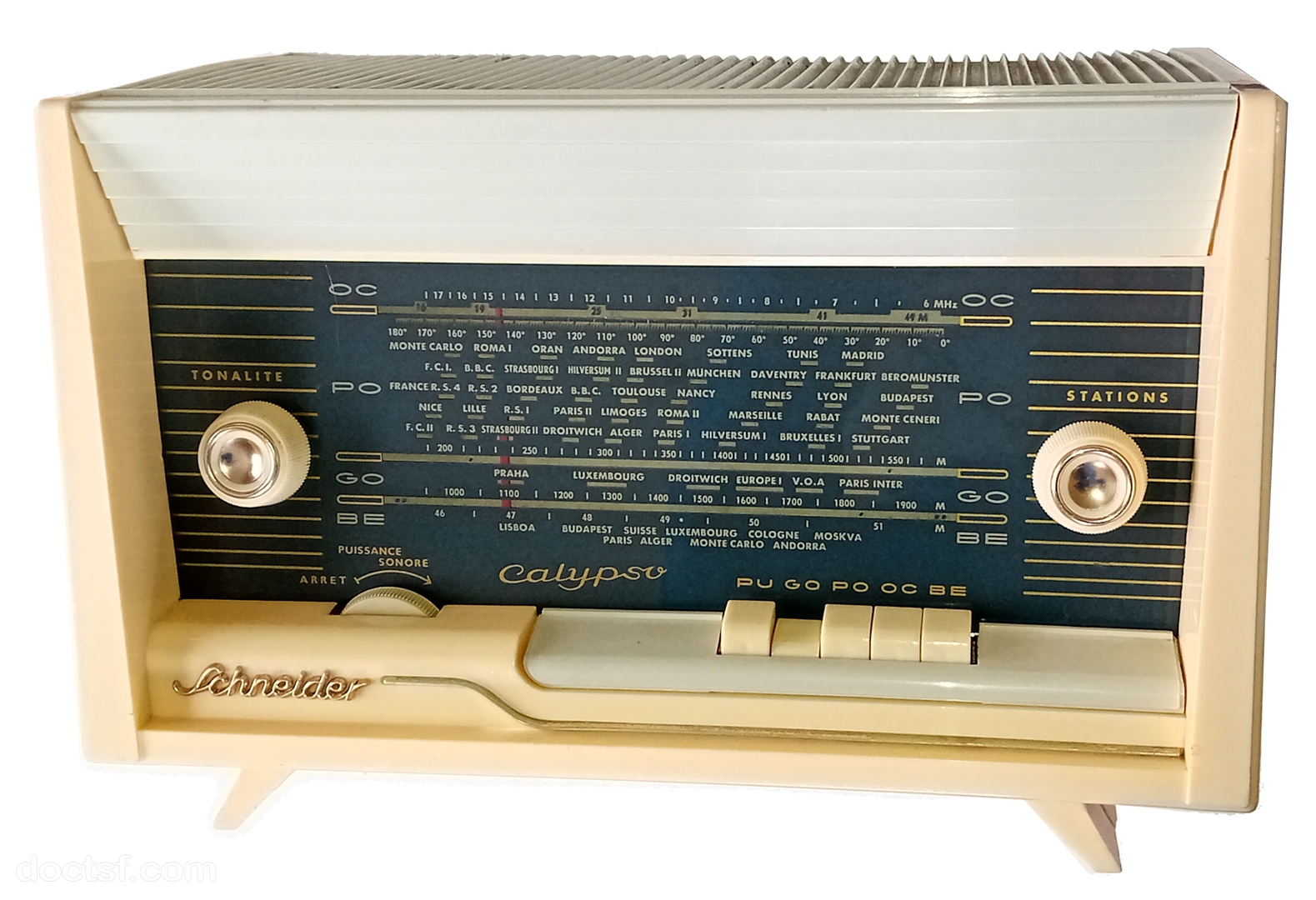

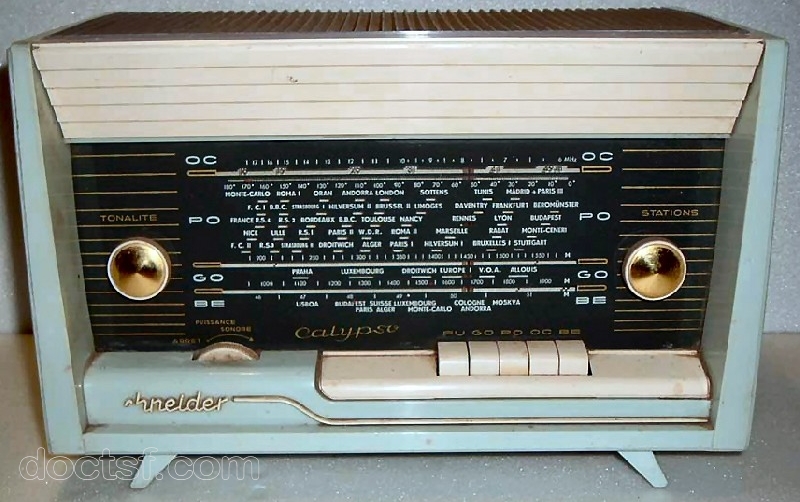

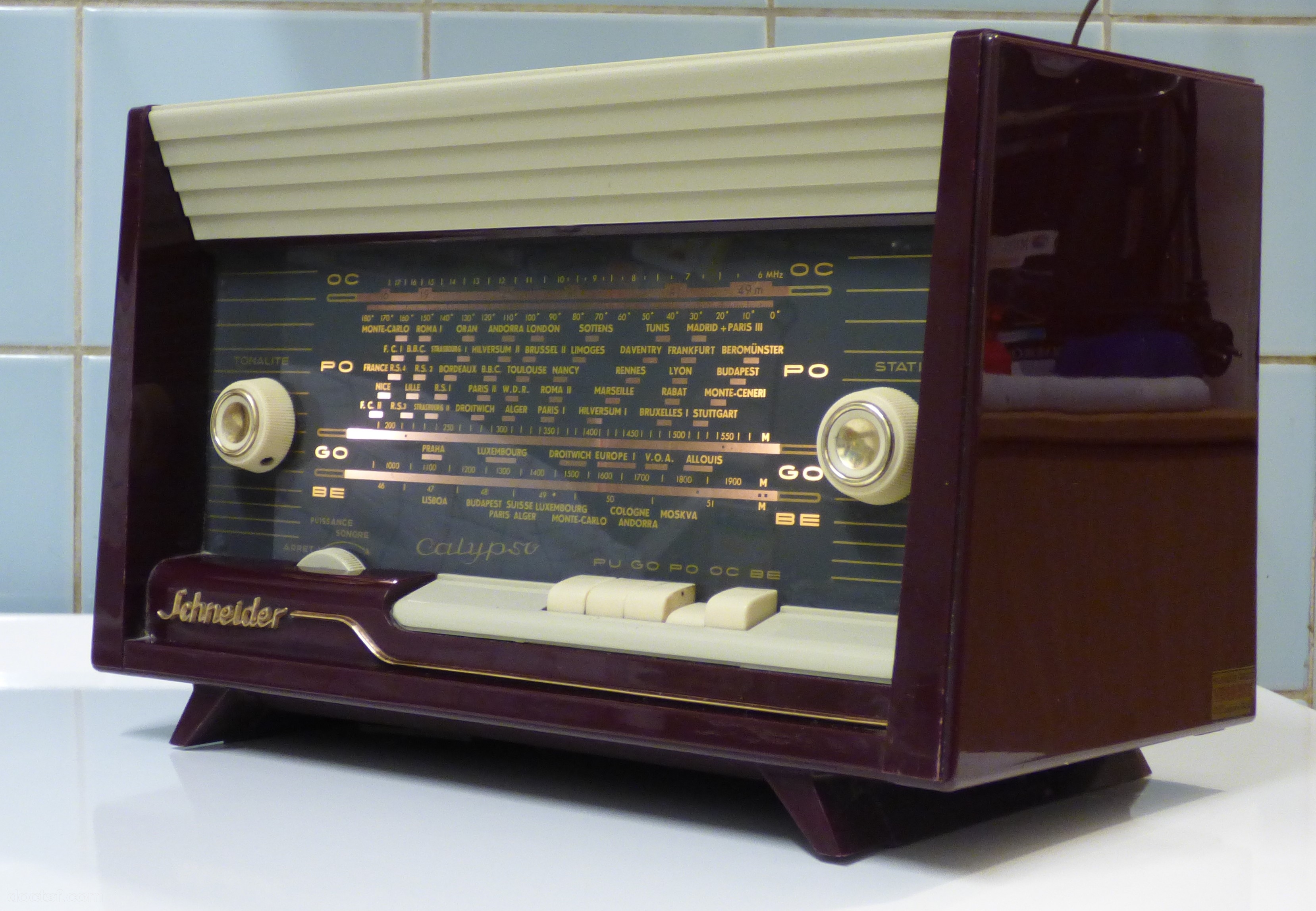

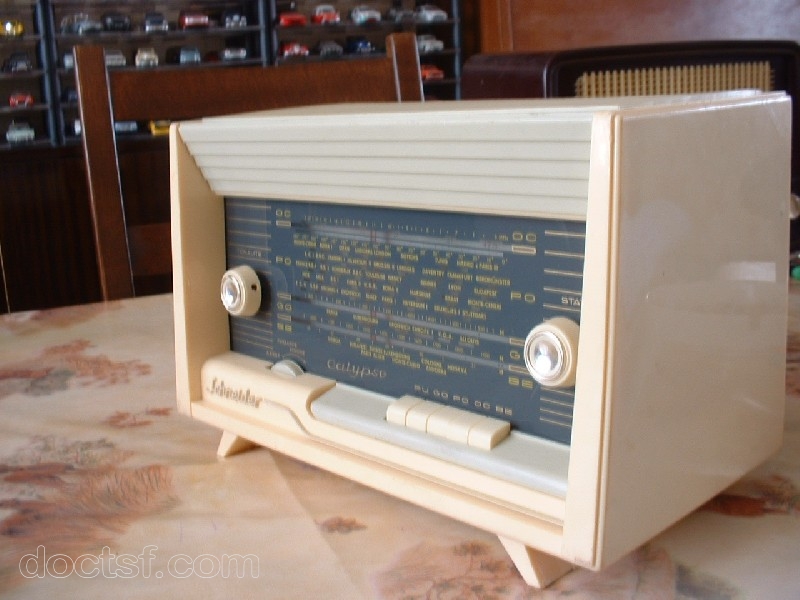

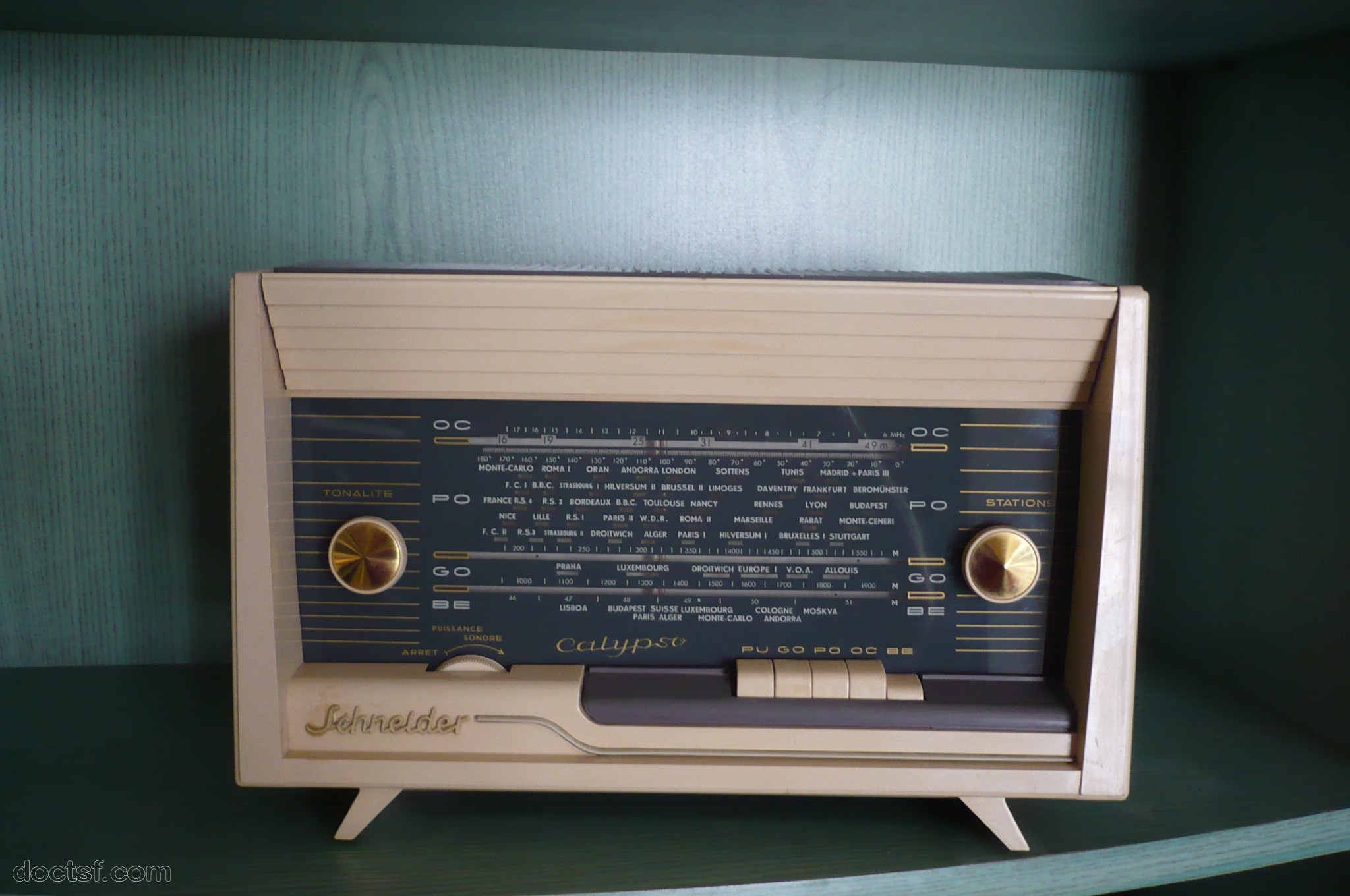

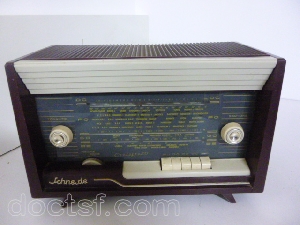

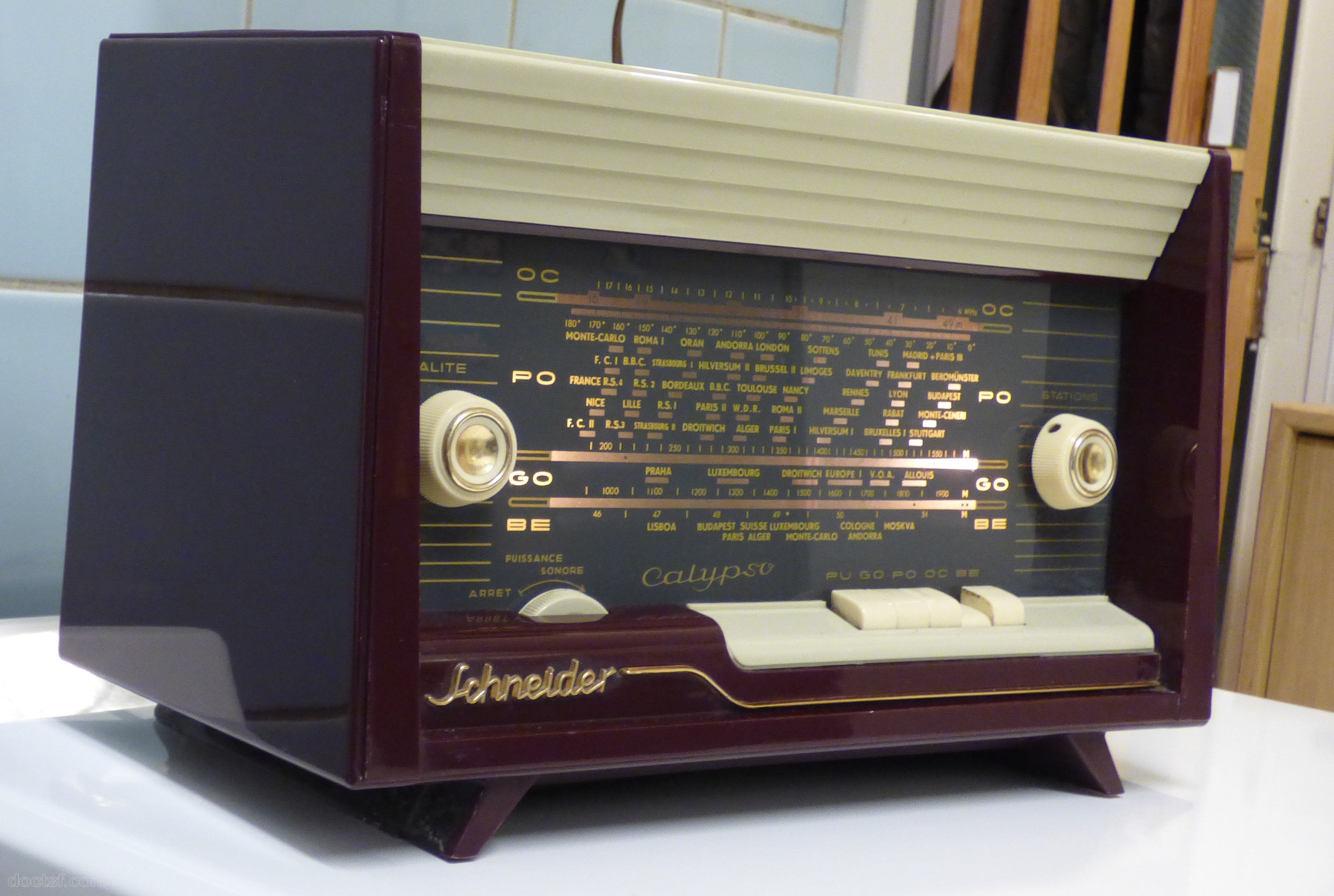

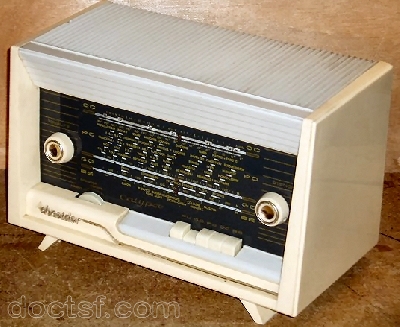

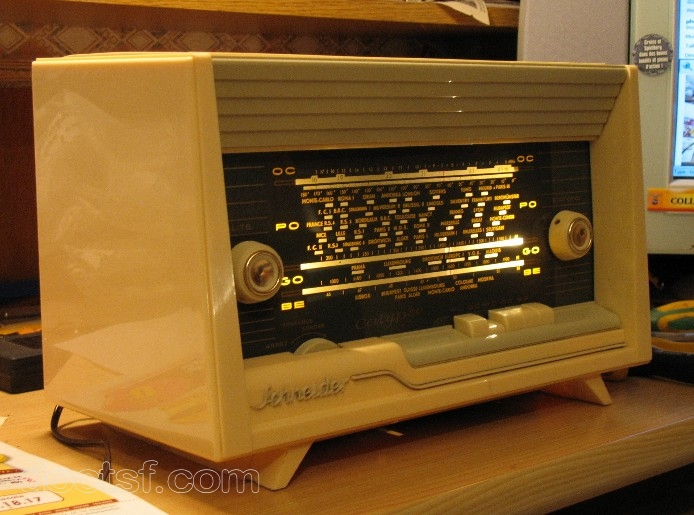

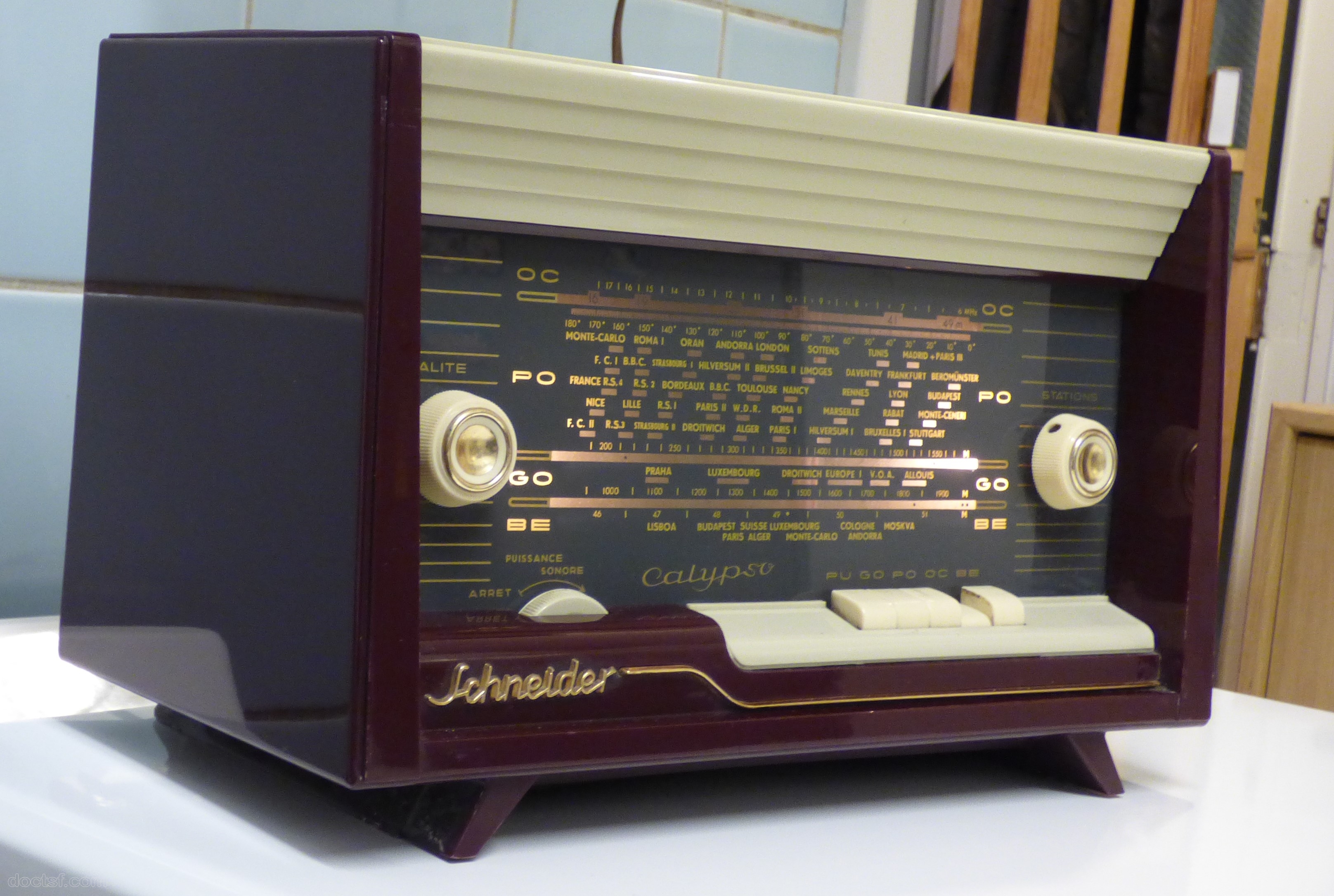

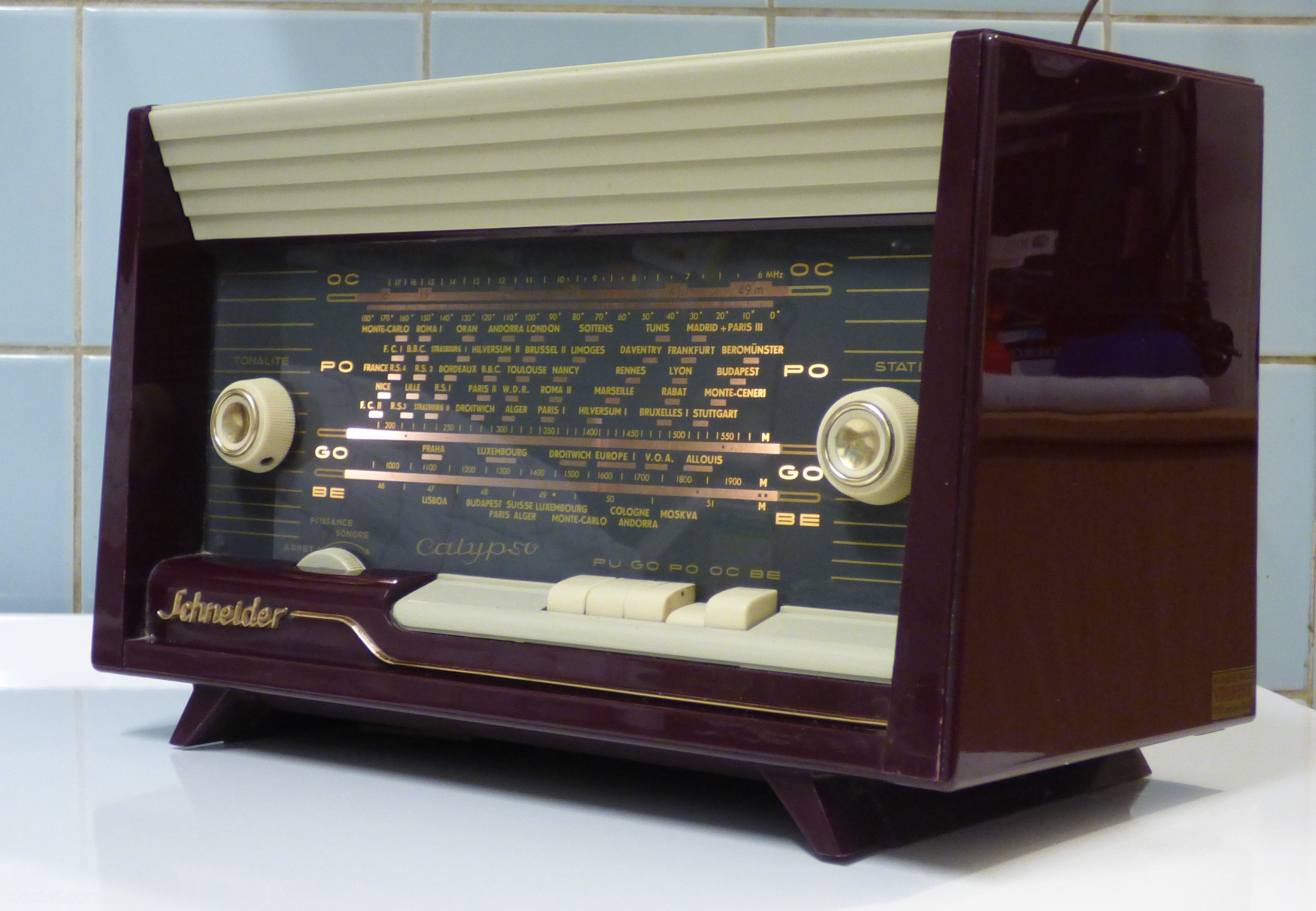

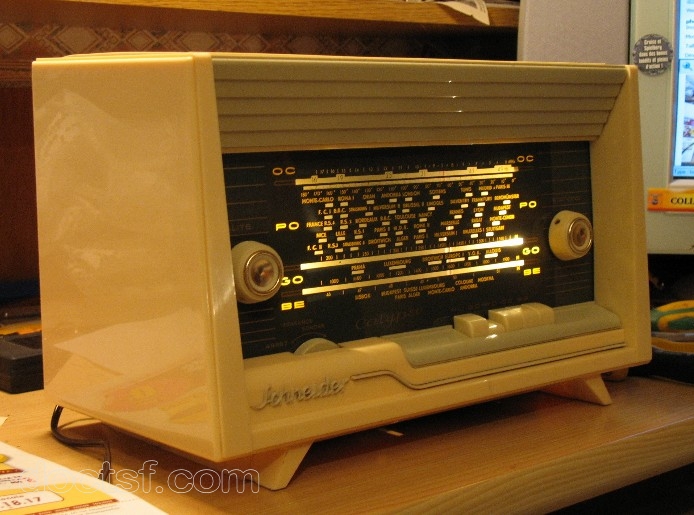

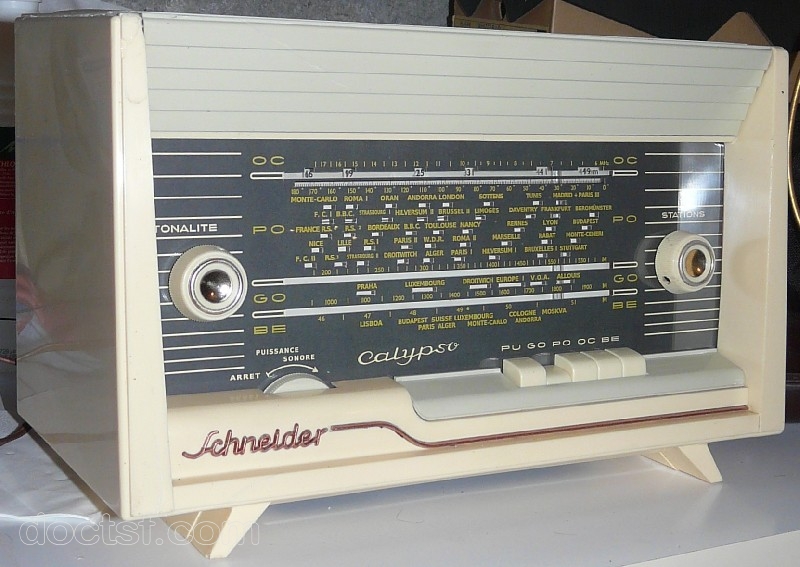

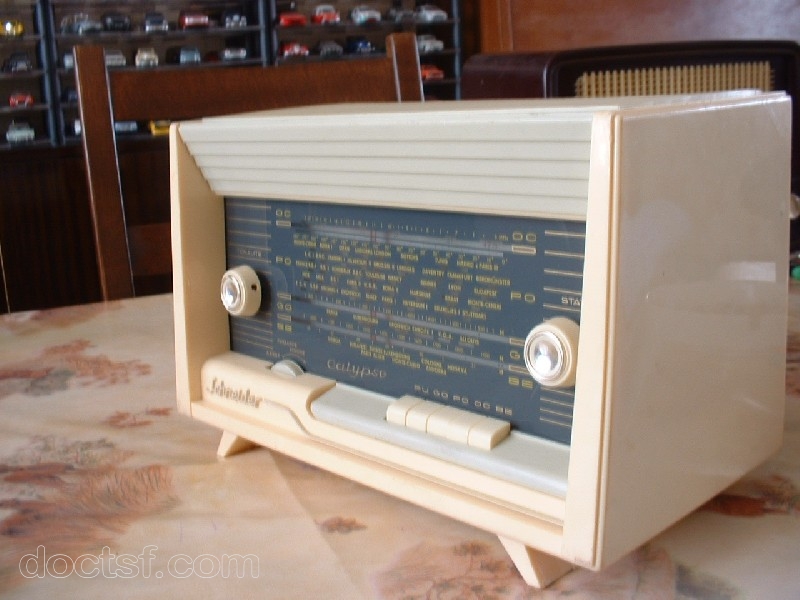

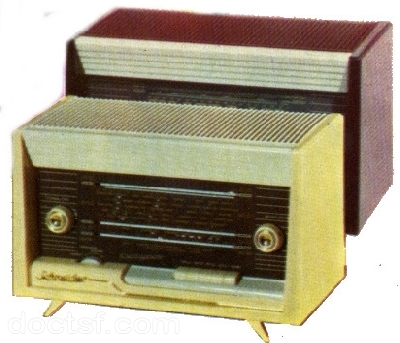

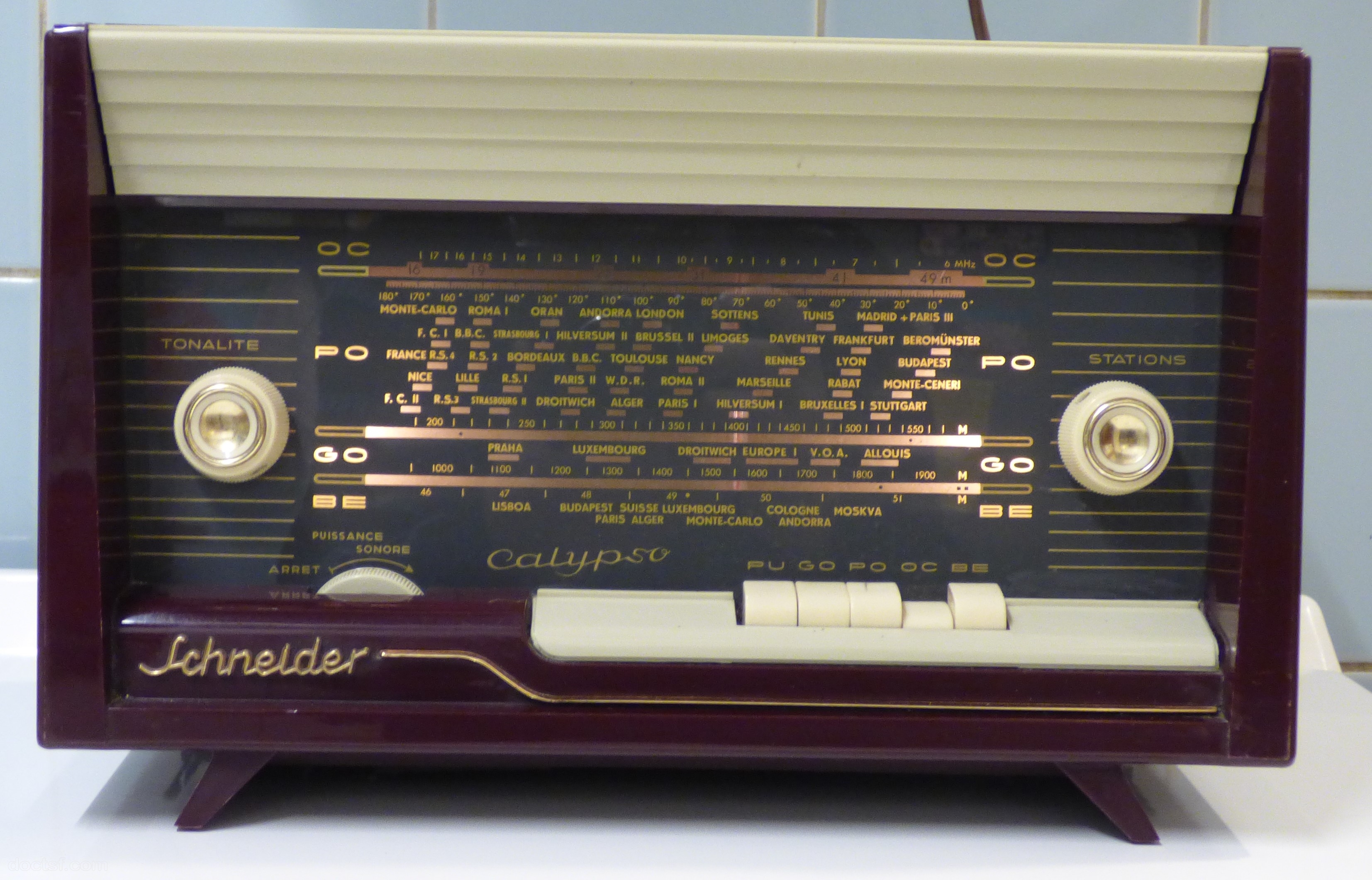

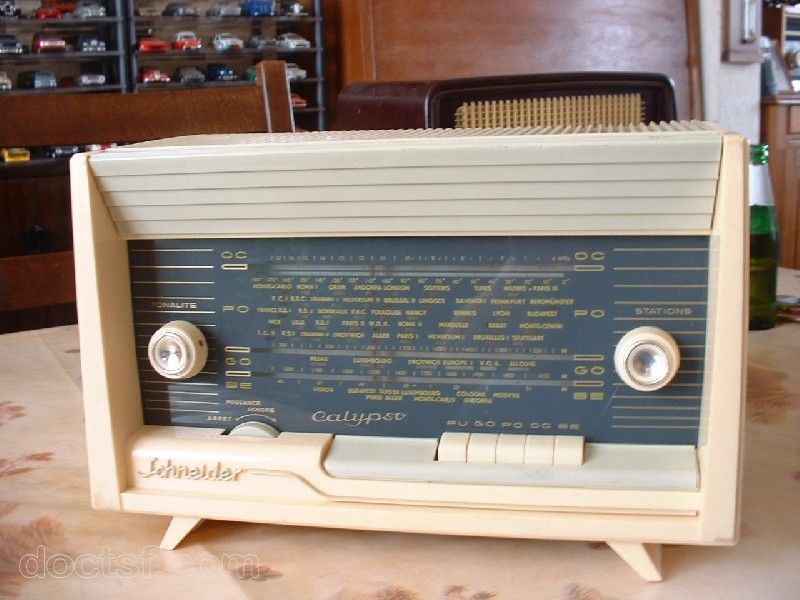

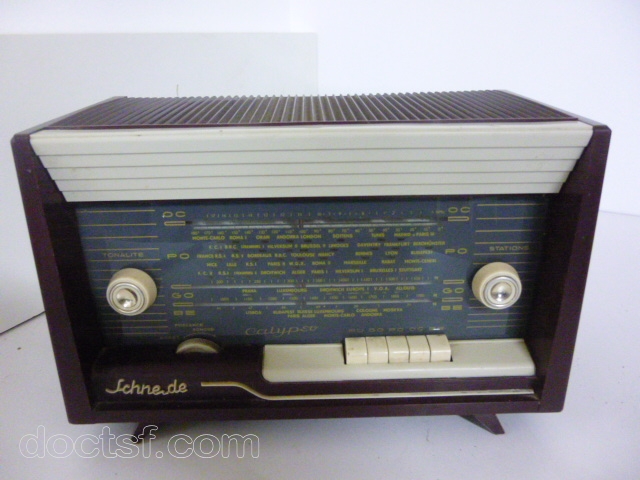

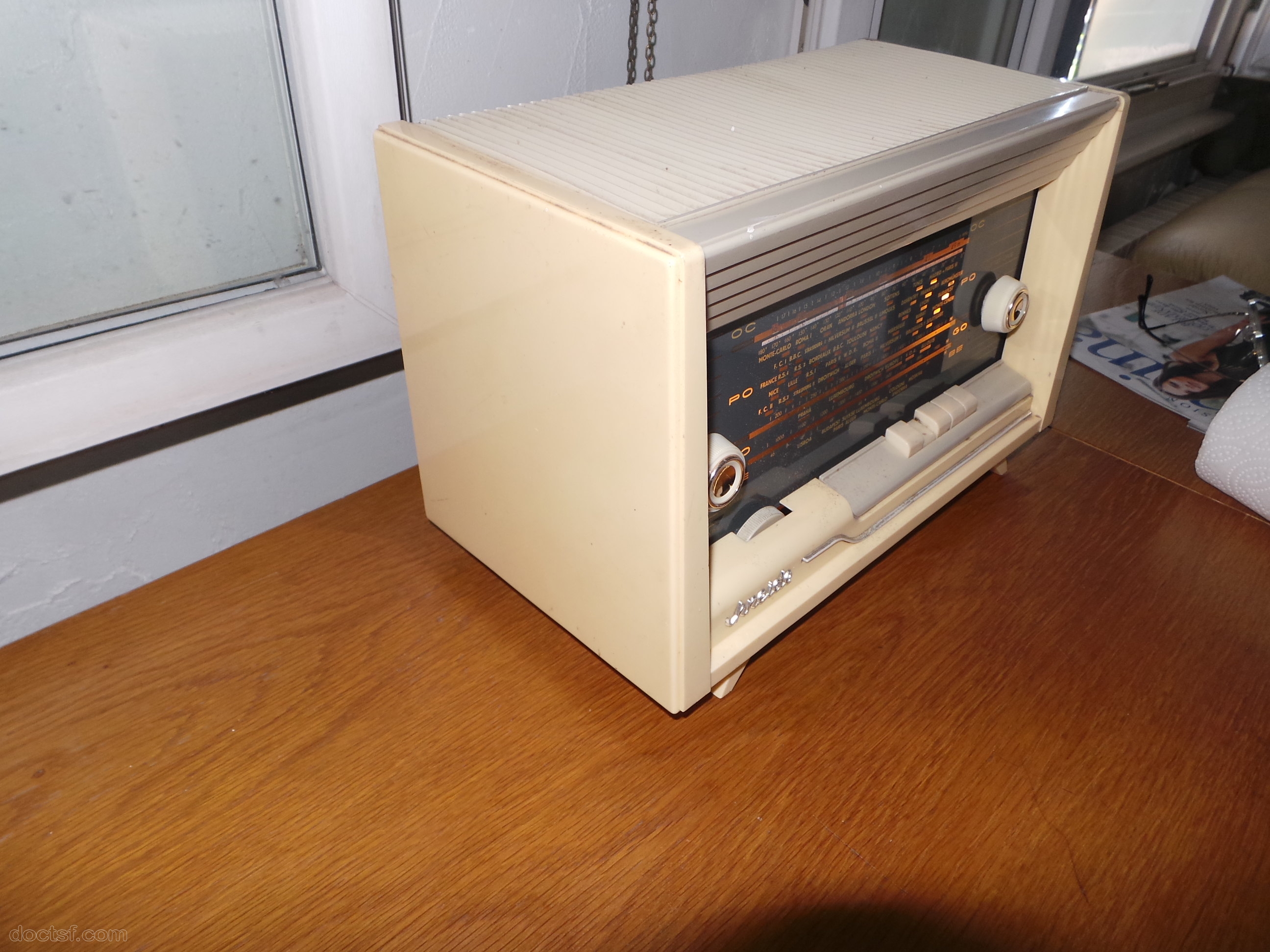

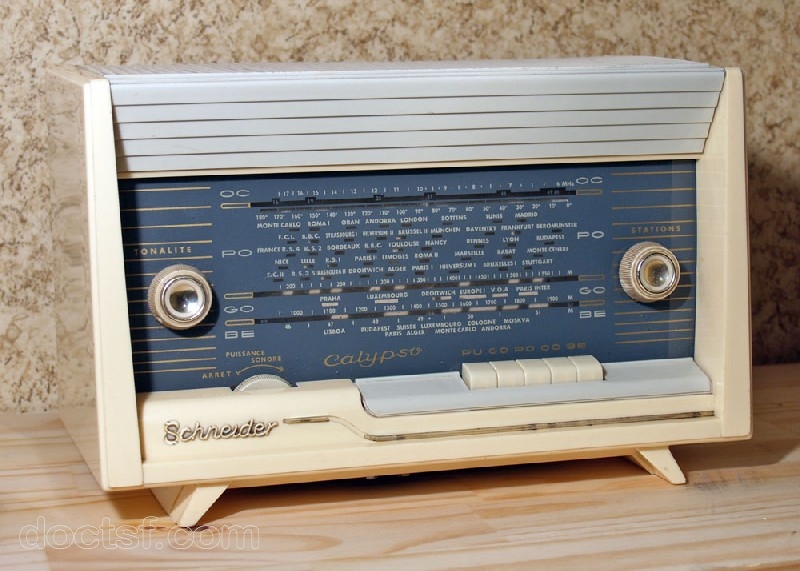

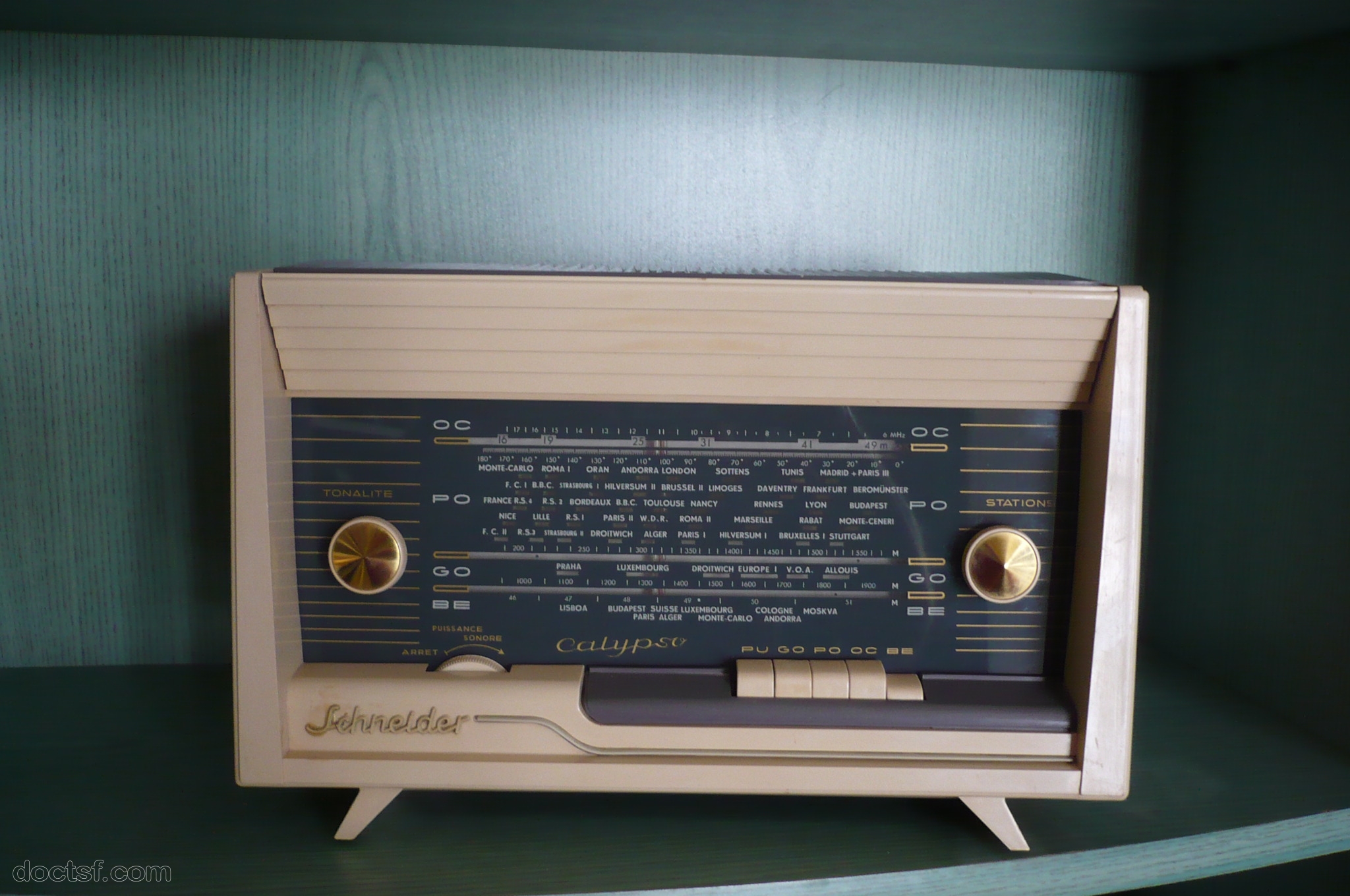

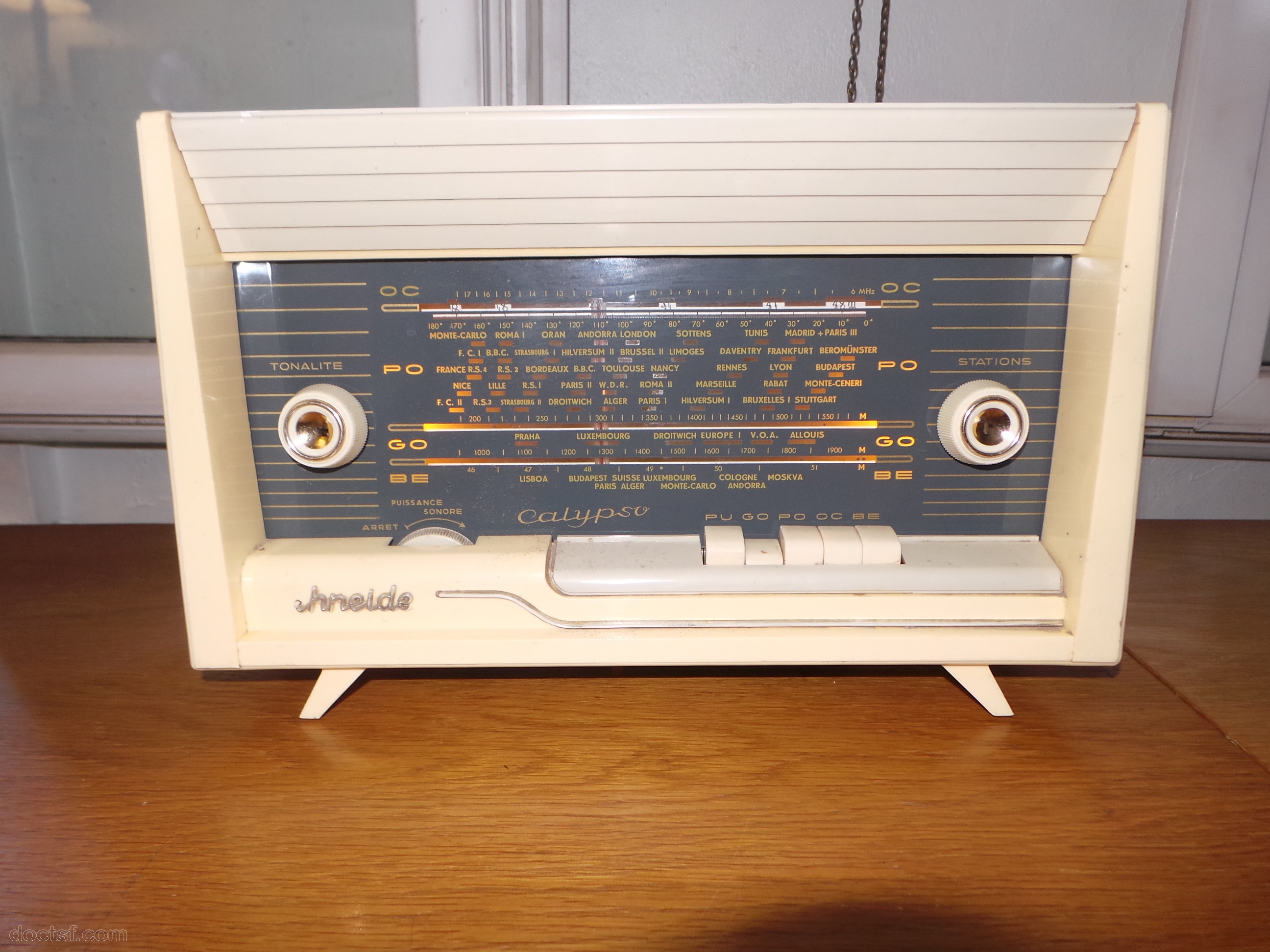

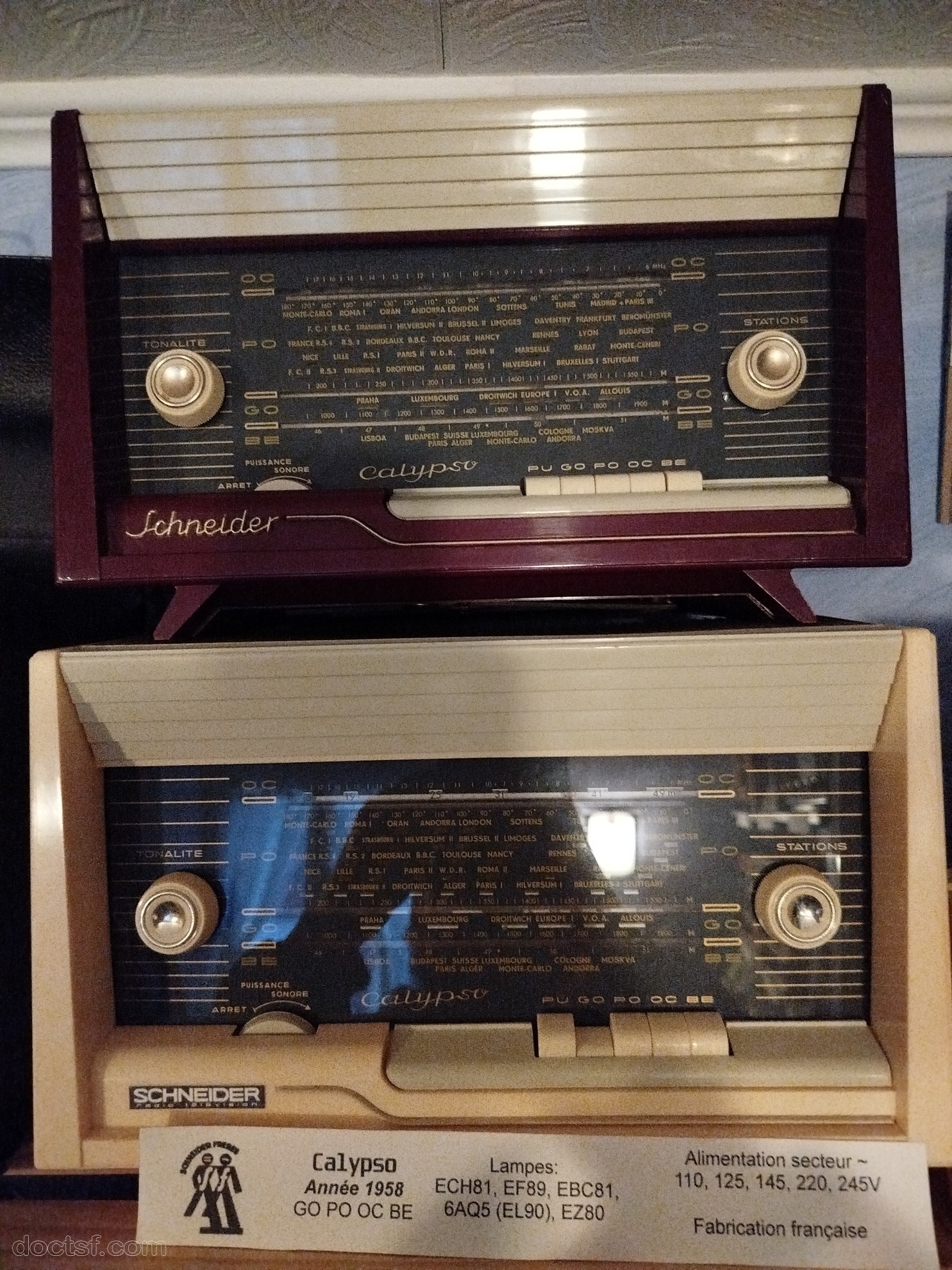

Couleurs : Ivoire, aubergine, ou vert très pâle dessus gris.
Haut-parleur : Elliptique 17 × 11 cm

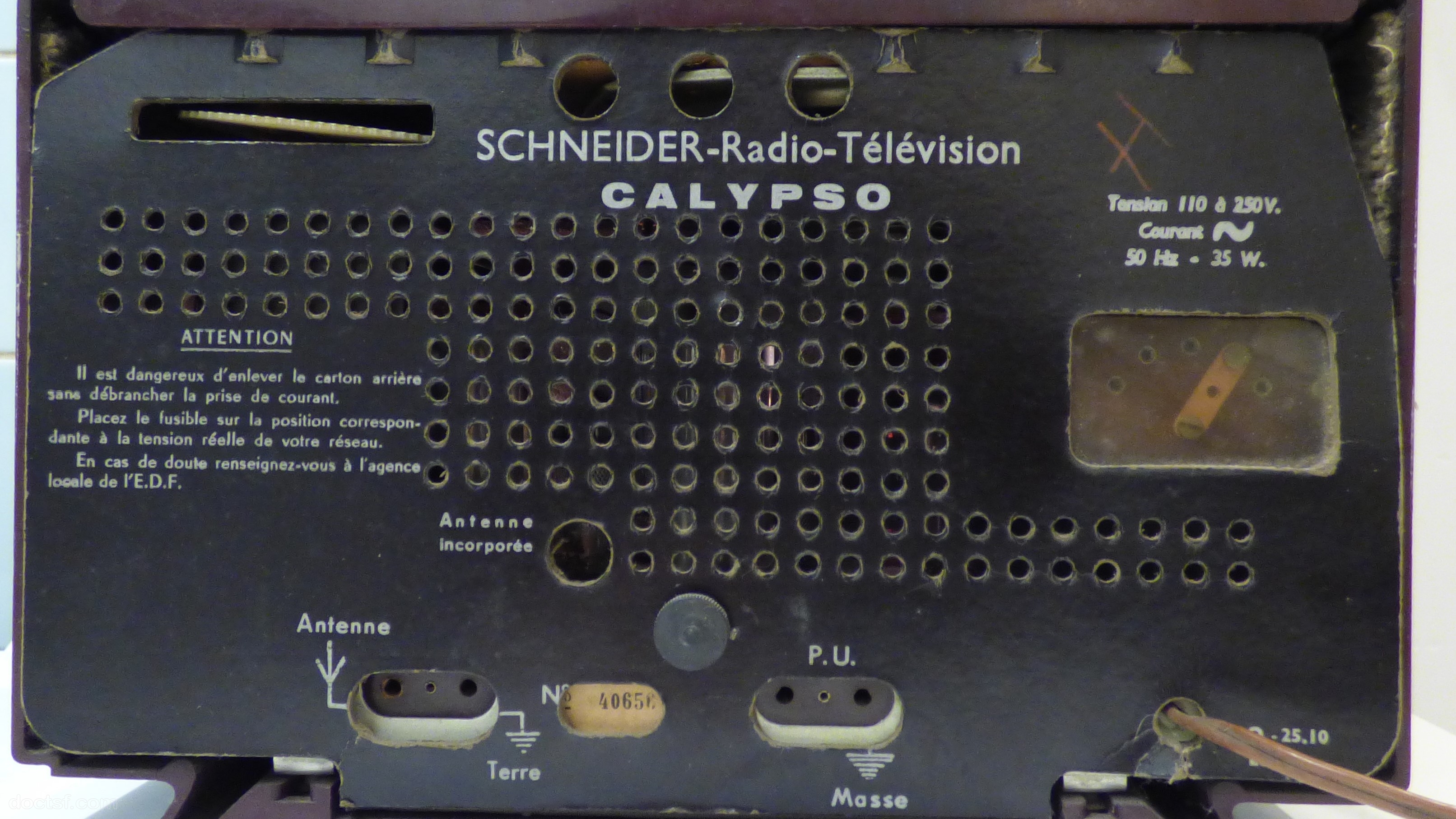

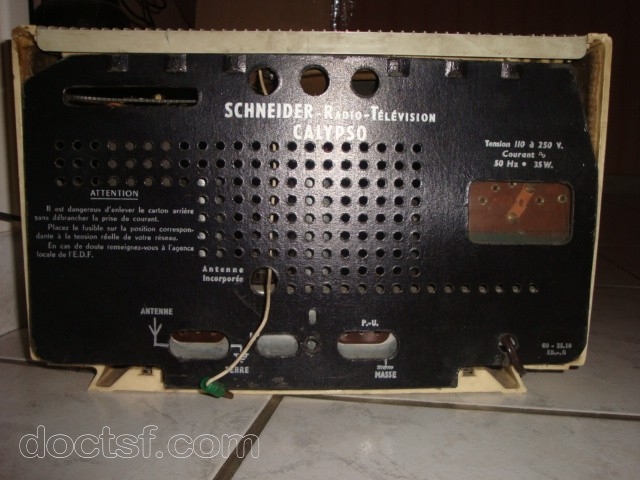

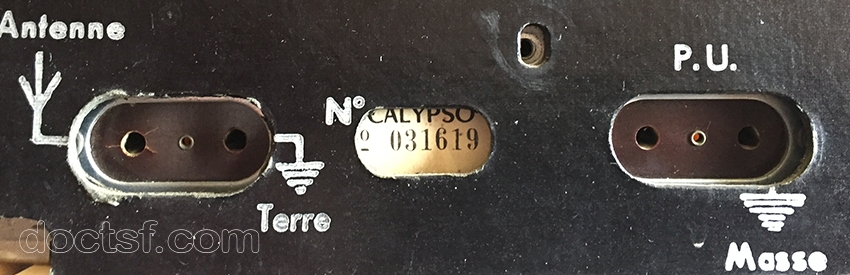

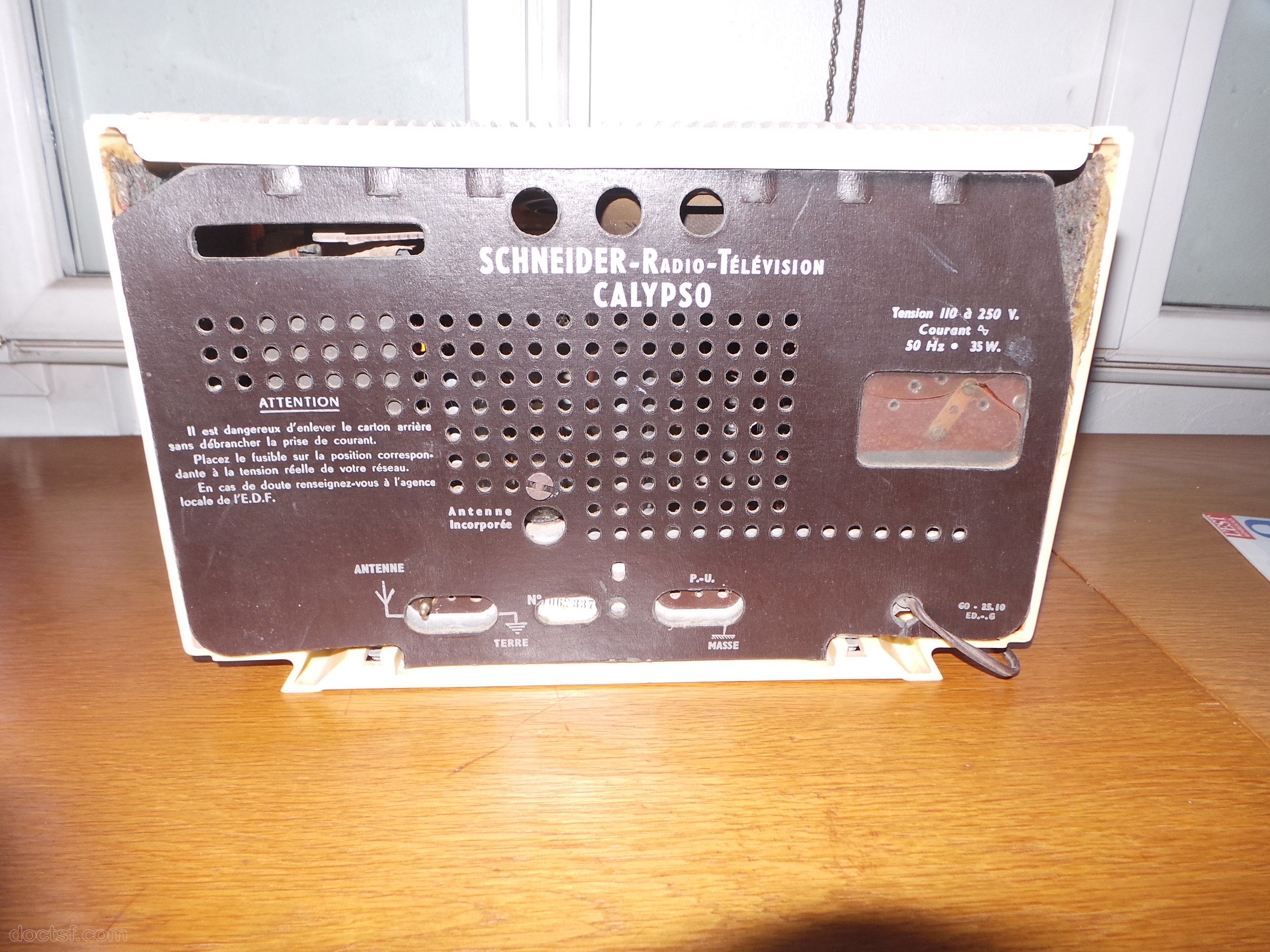

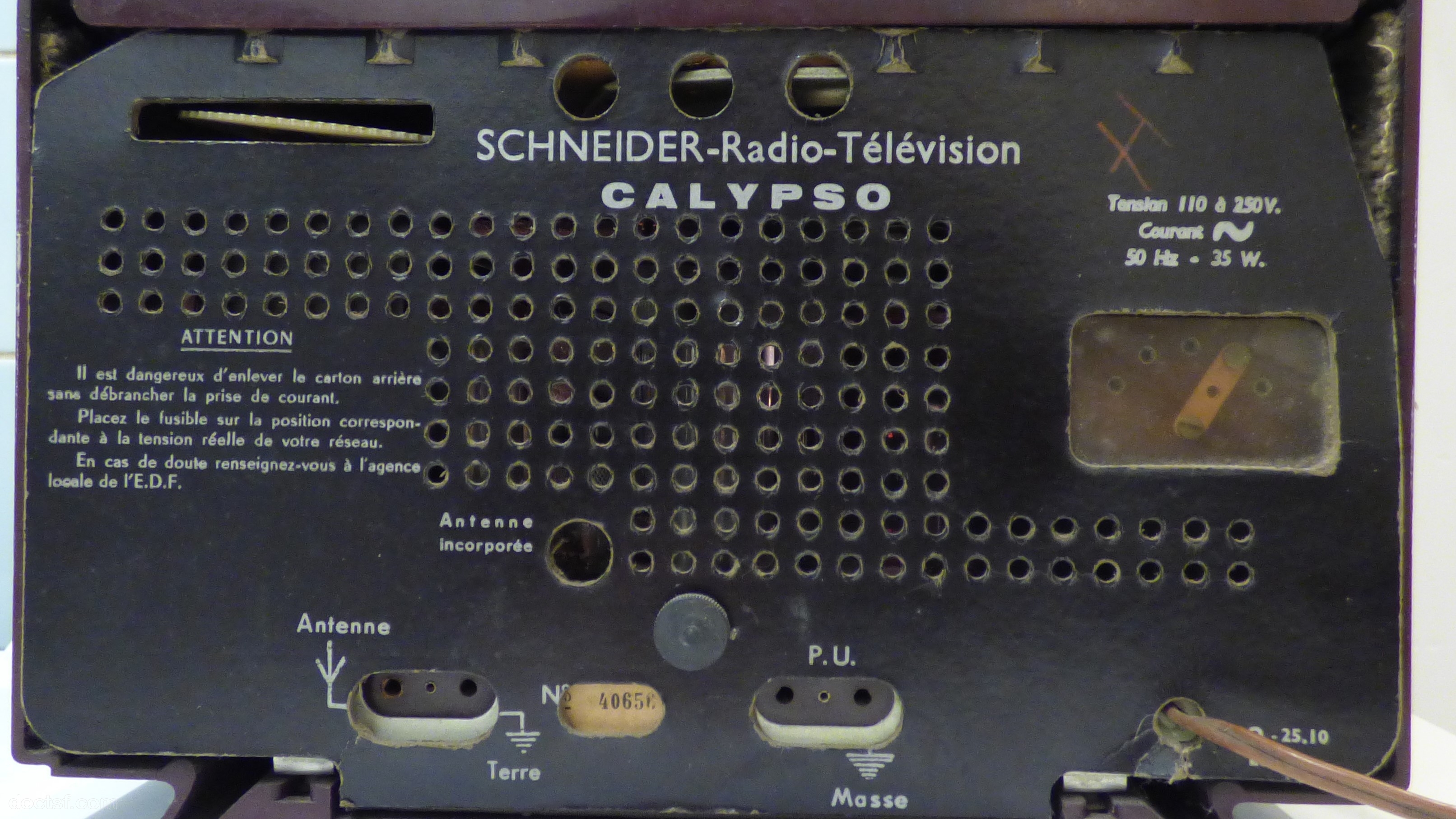

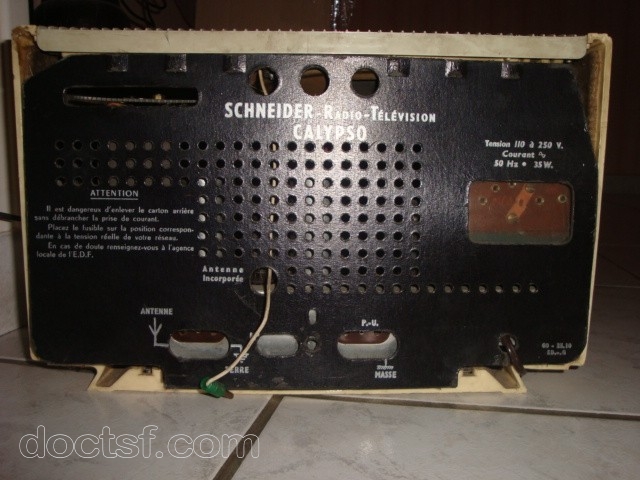

Prises : Antenne - Terre, P.U.

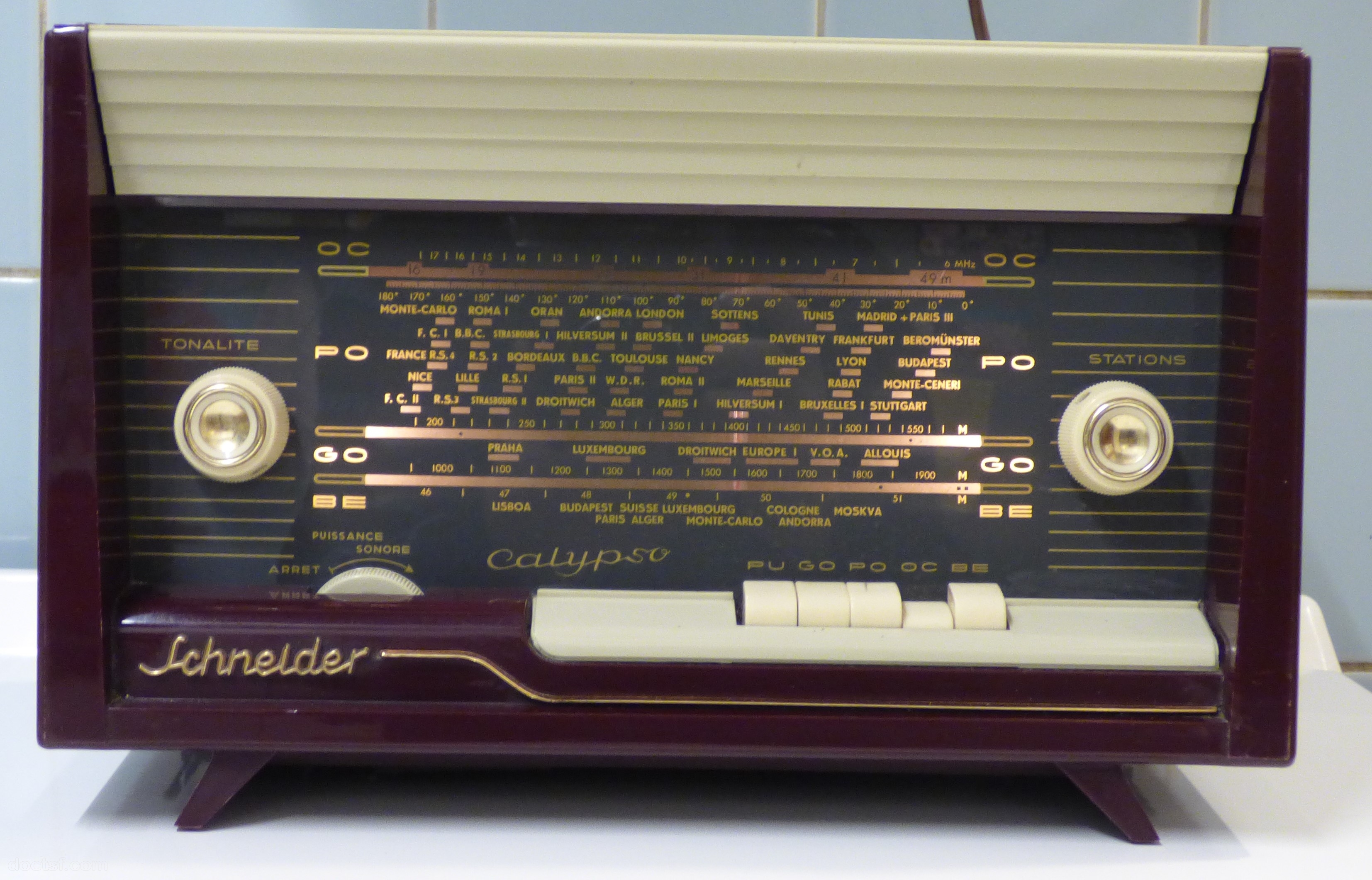

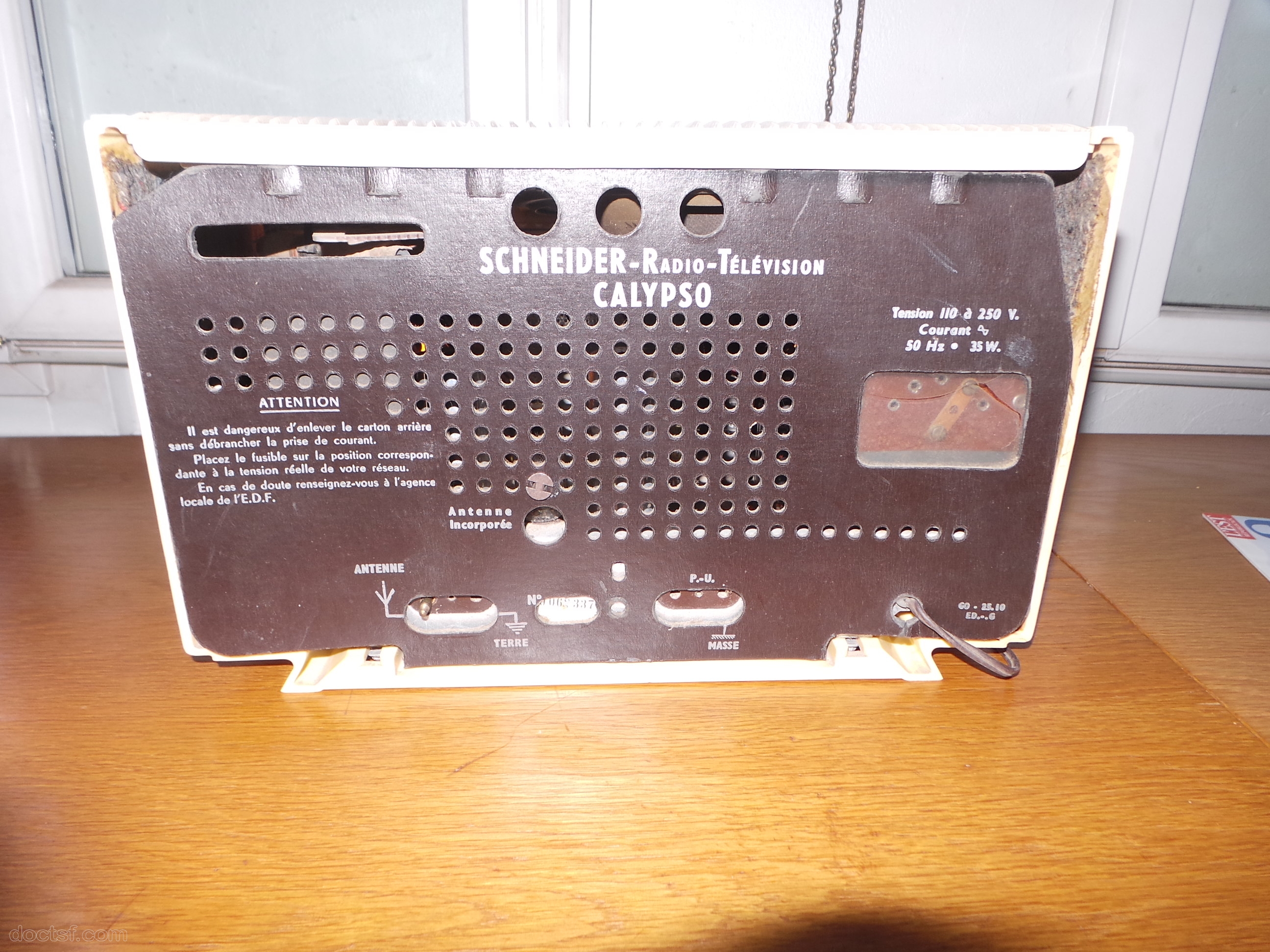

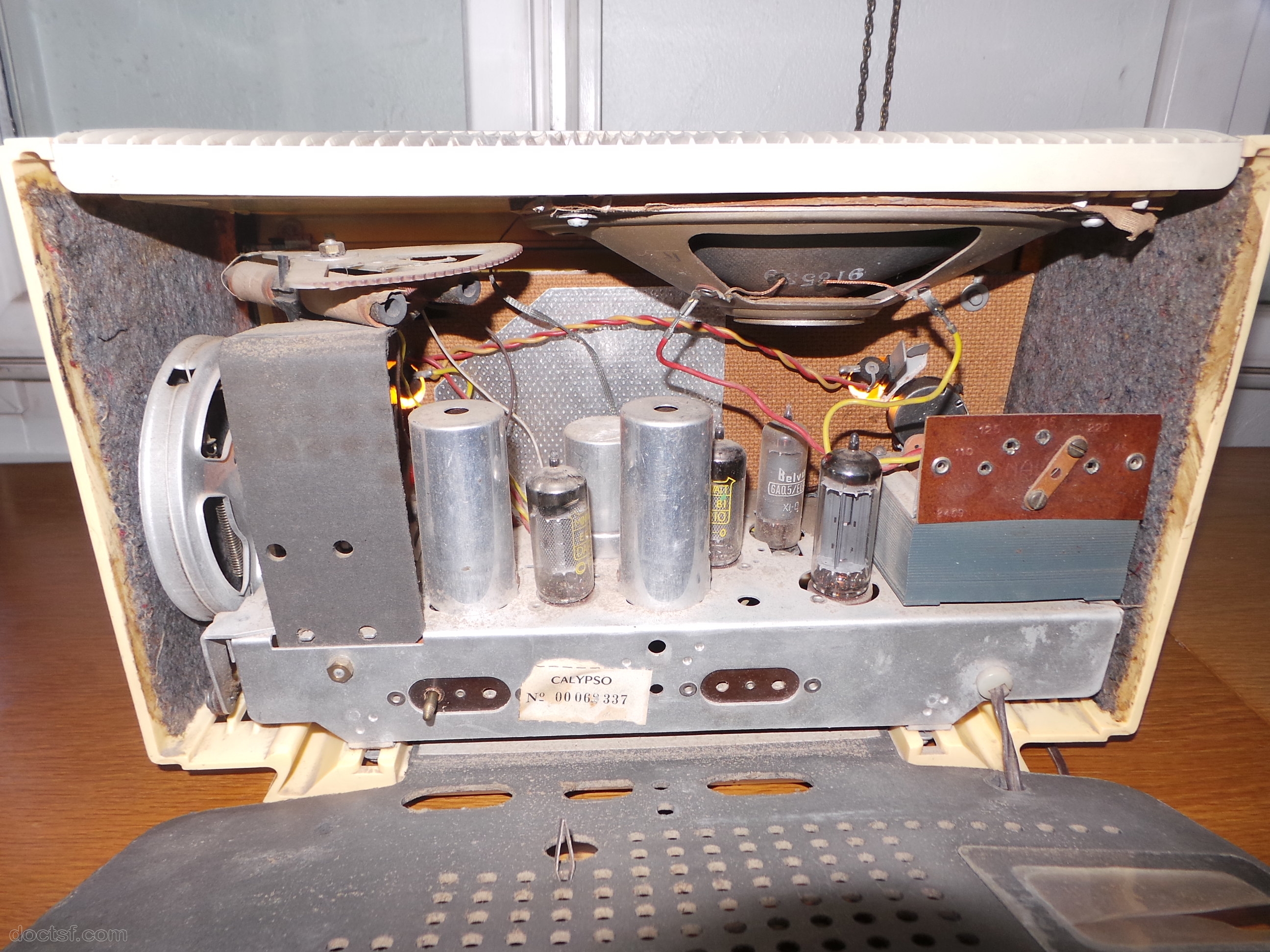

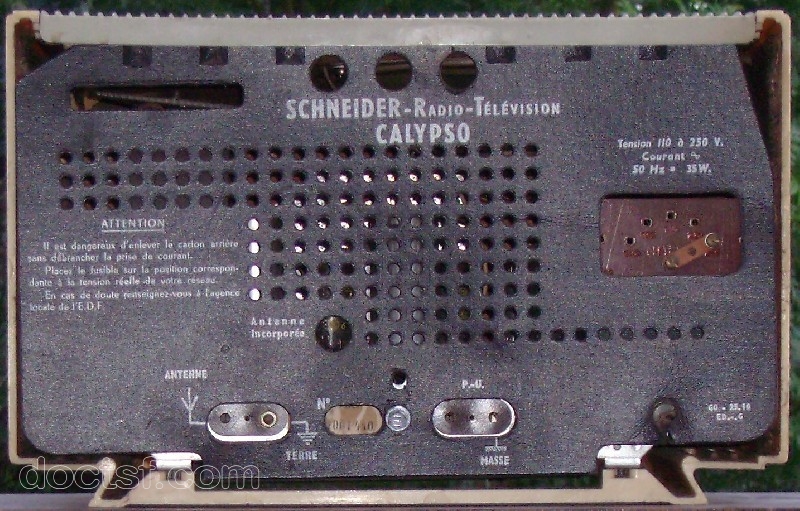

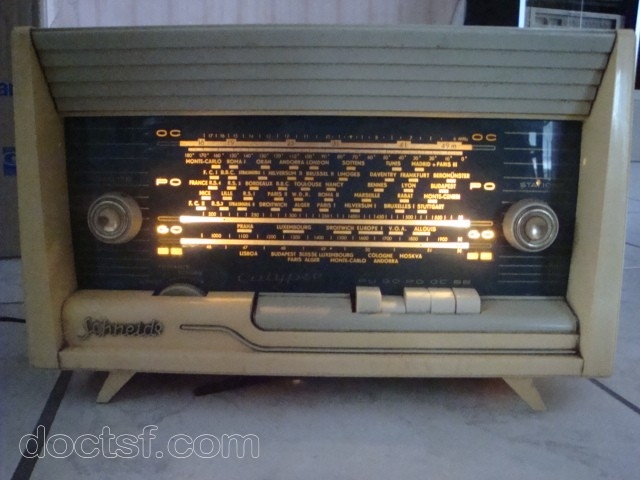

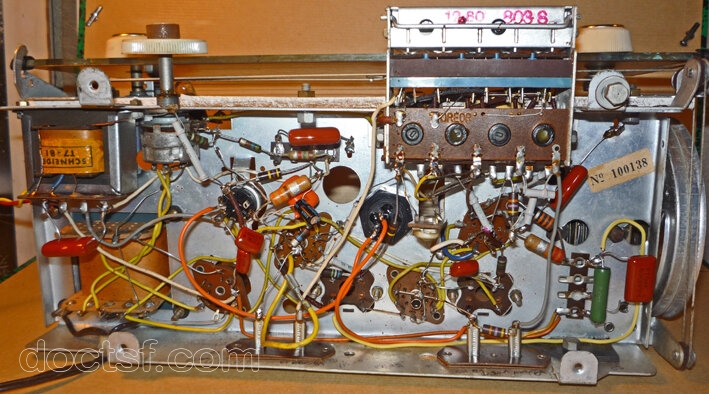

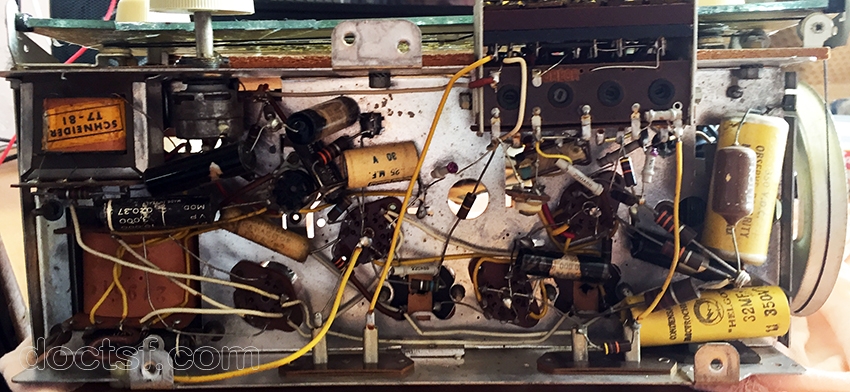

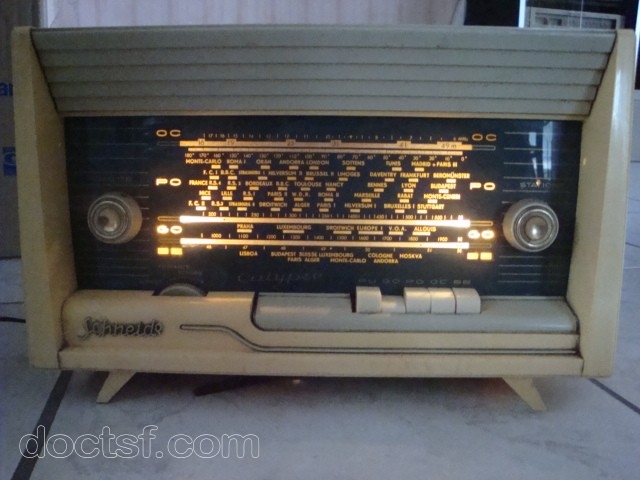

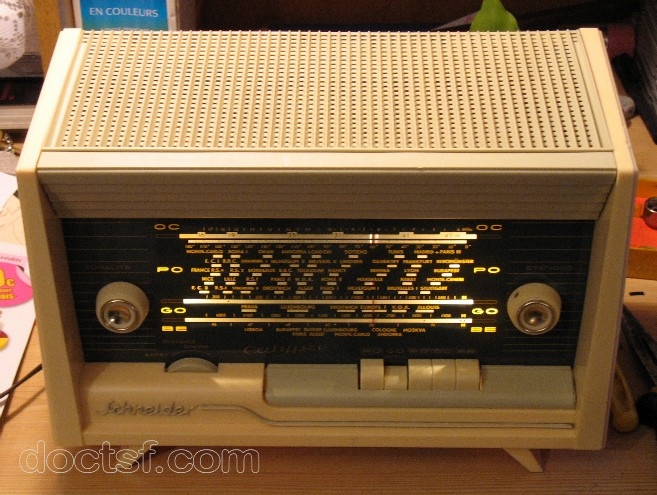

Commentaires : Cadran bleuté. Cadre ferrite orientable par molette au dos de l'appareil. HP sur le dessus. Petites variantes de schémas concernant la contre-réaction B.F et la valeur des condensateurs de filtrage (10 + 32 uF ou 2 × 32 uF). Mêmes lampes et mêmes châssis que Schneider Mambo (avec quelques variantes) et mêmes réglages et points d'alignement .

Voir aussi : Schneider (Frères) Mambo

2 schémas ou documents techniques (notices) disponibles pour le modèle Calypso Schneider (Frères) ! Voir ci-contre pour télécharger gratuitement
