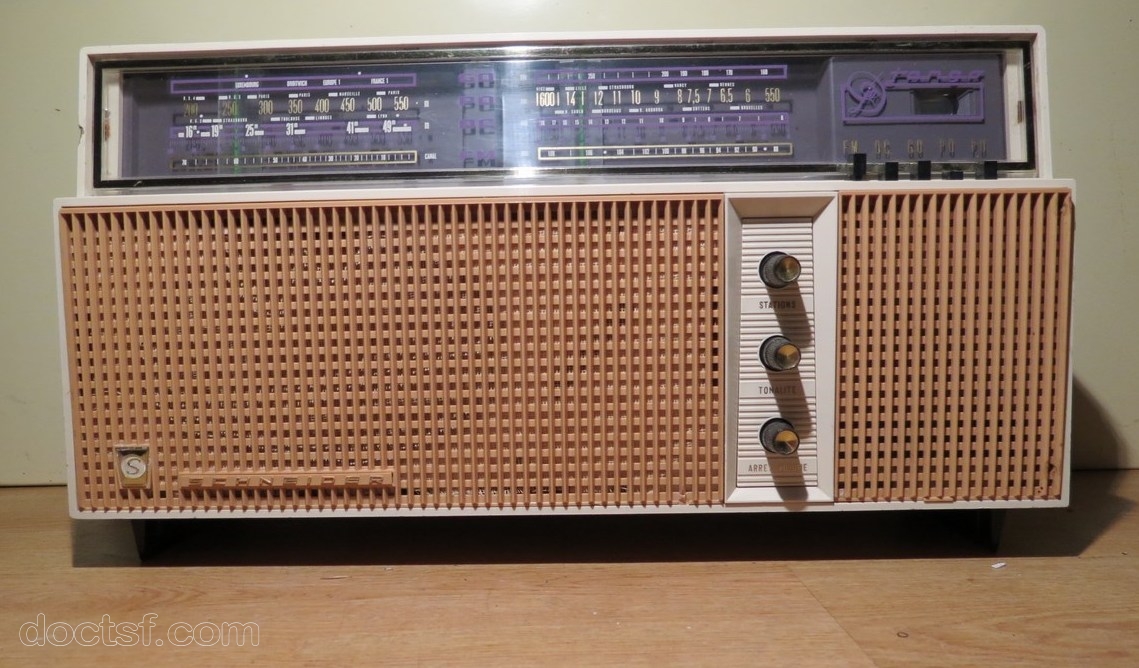

Schneider (Frères) - Django radio

Fiche 5249

Identité

Marque : Schneider (Frères)

Schneider (Frères)

Modèle : Django

Année : 1959

Caractéristiques
Fonctions : radio
Appareil à 6 lampes équipé d'un oeil magique

Jeu de lampes : ECF82, UCH81, UBF89, UCL82, UY85, EM81 2 autres modèles avec ces lampes
2 semi-conducteurs : 2 diodes OA79

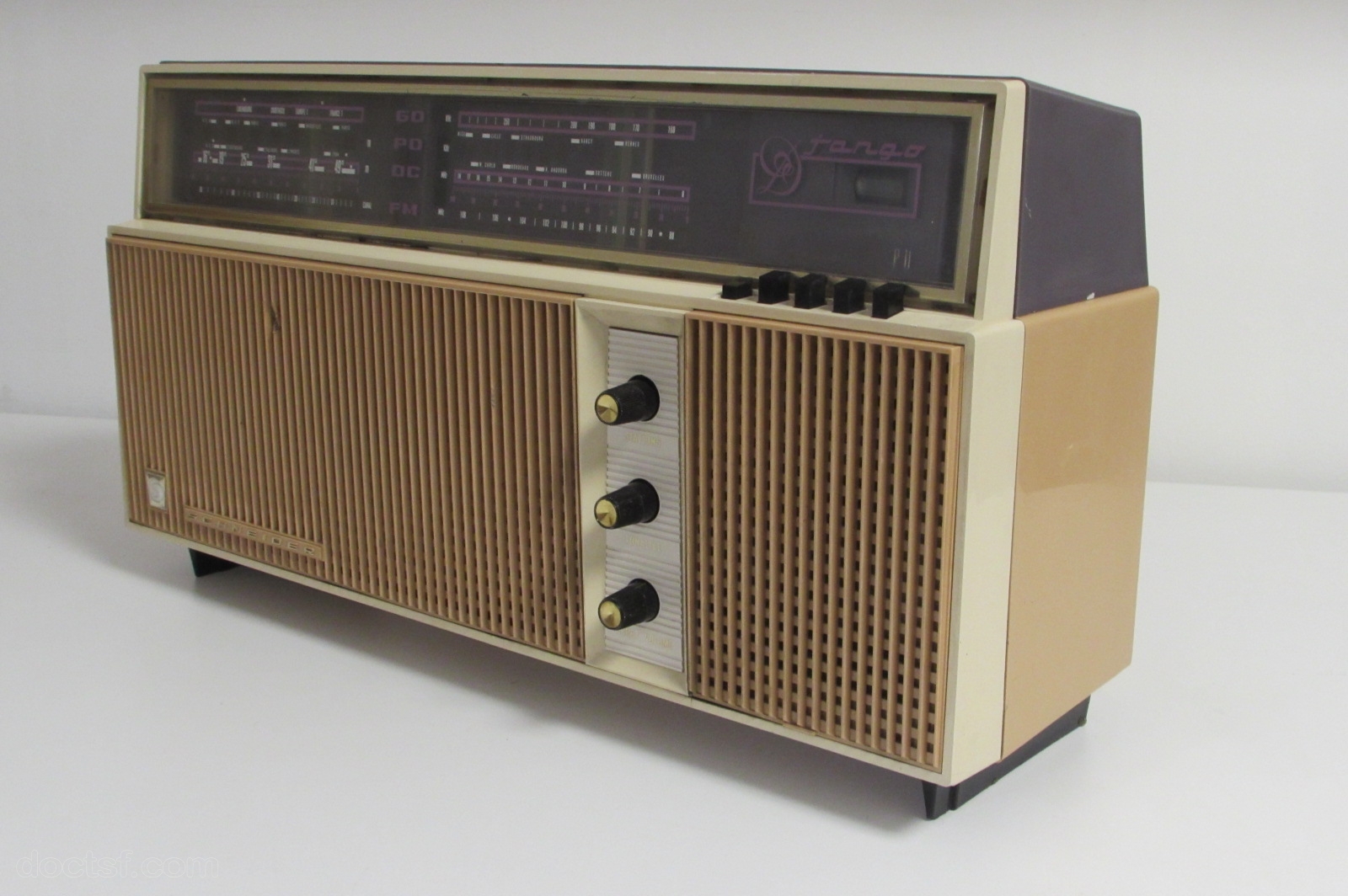

Forme : Horizontal
Type de montage : Superhétérodyne. MF : 480 kHz / 6,75 MHz
4 gammes : GO PO OC FM FM: 88-108 MHz
Clavier : 5 touches. Fonction : PU - PO - GO - OC - FM - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 470 H: 230 P: 160 (mm) Poids : 5
Cadran : carré ou rect.
Boutons : 3

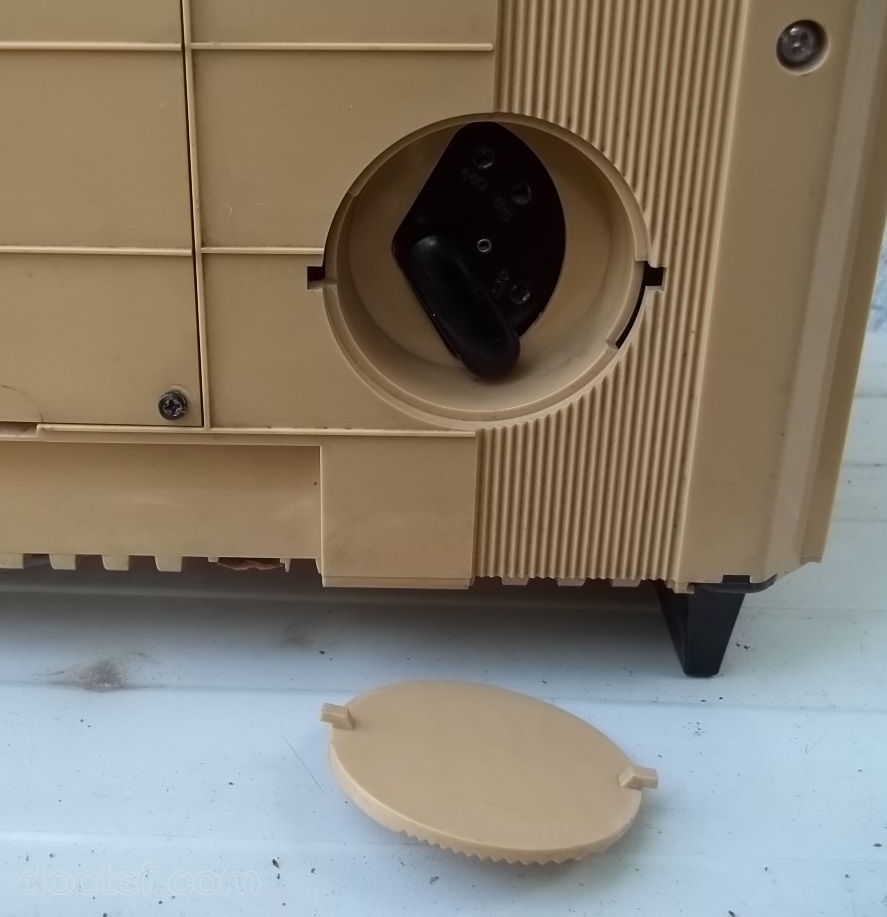

Alimentation : Secteur alternatif 110 - 125 - 220 - 245 V
Attention : Attention ! Châssis relié au secteur

Châssis relié au secteur
Matière : Plastique

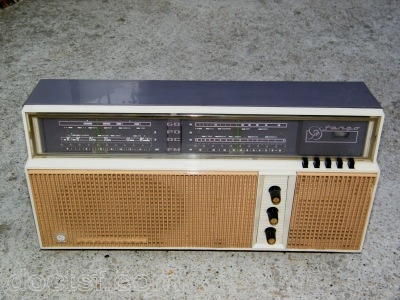

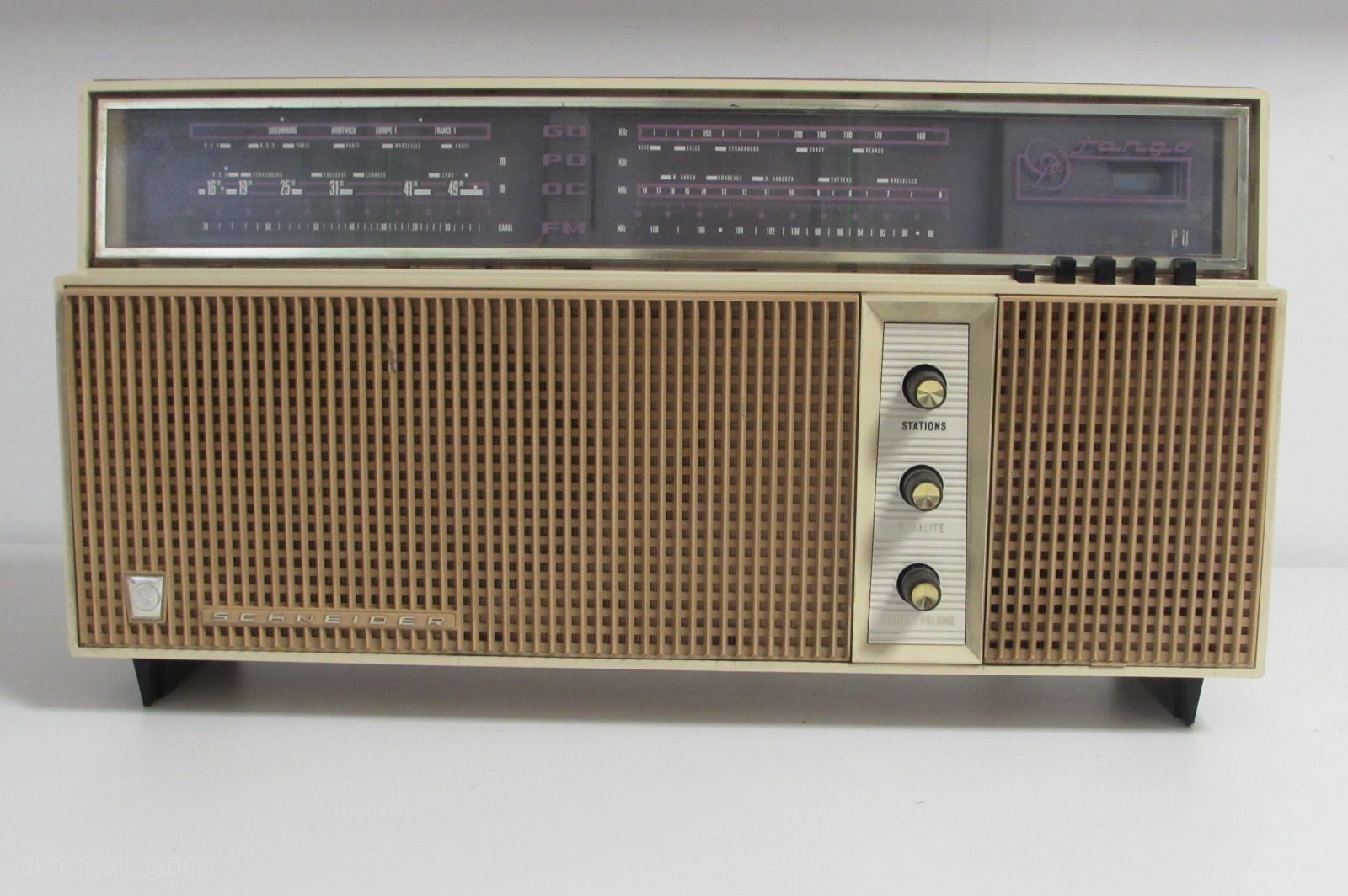

Couleurs : Façade beige/blanche, arrière gris/beige.
Haut-parleur : Dynamique à aimant permanent elliptique 12 × 19 cm.

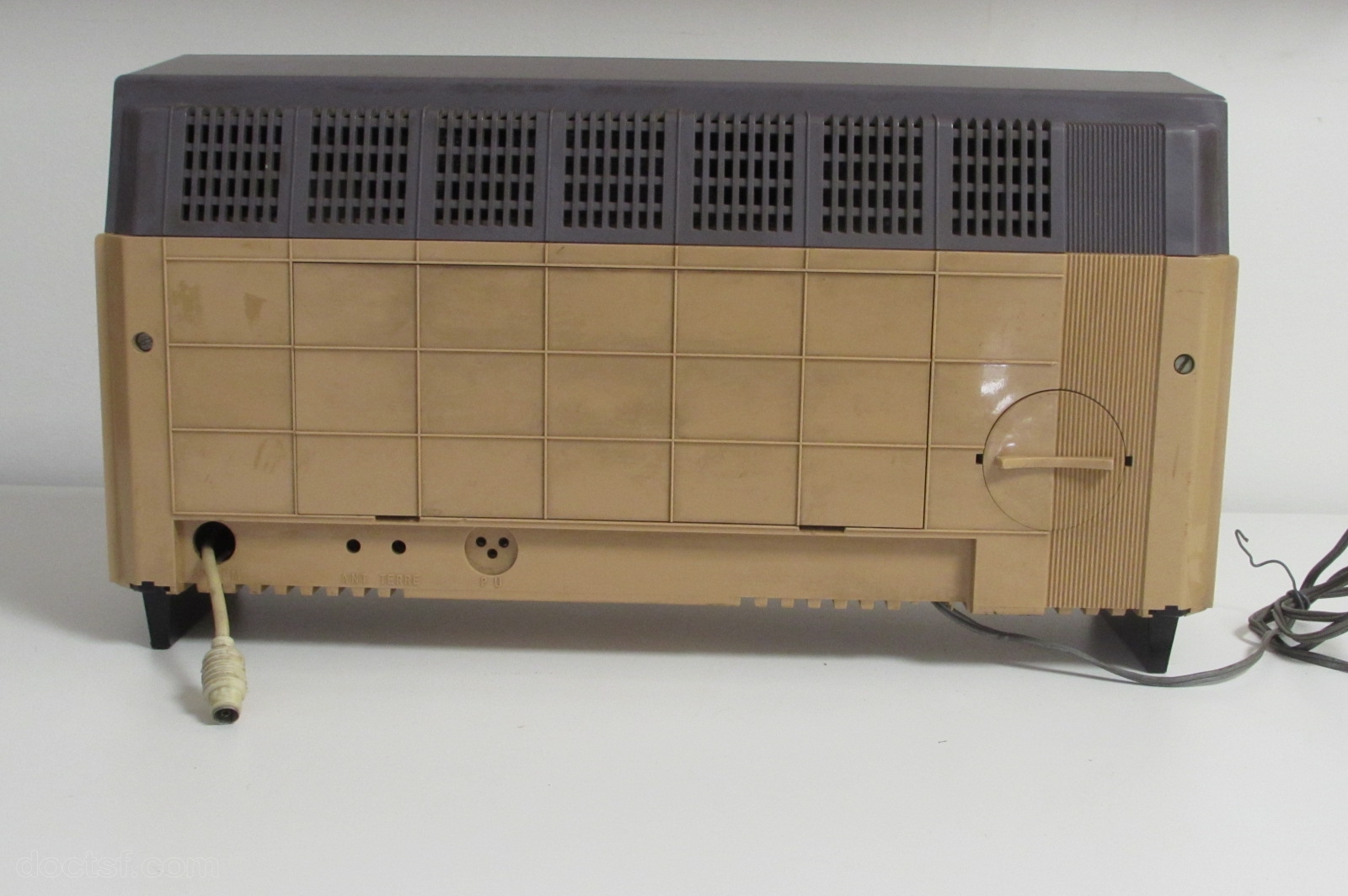

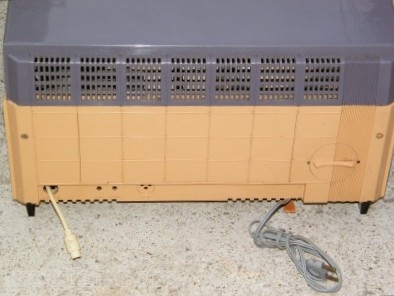

Prises : Dipôle F.M, Ant-terre, P.U (prise 3br).

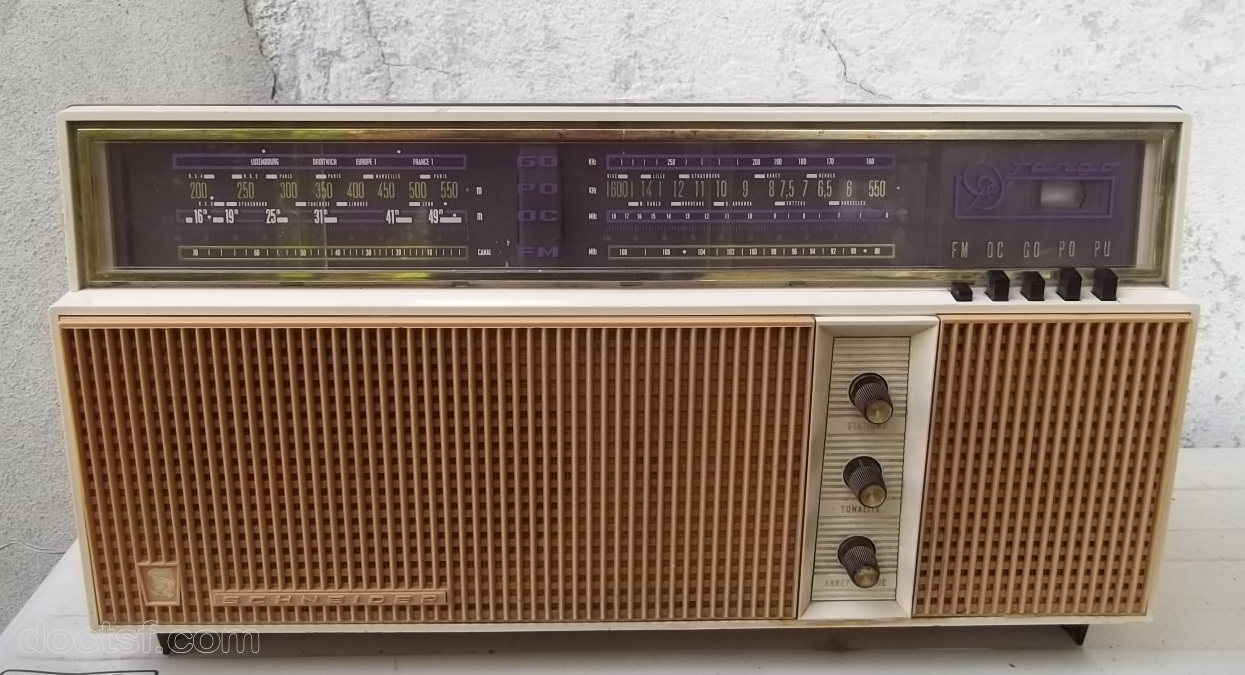

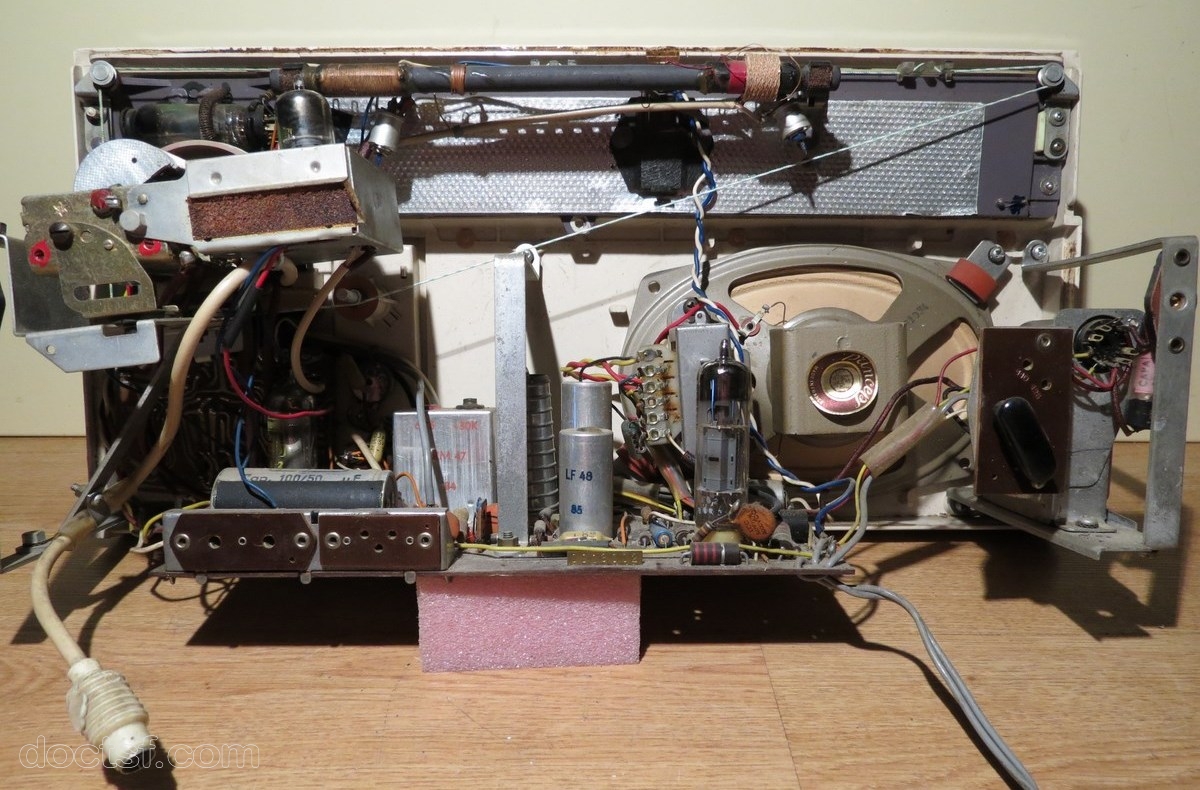

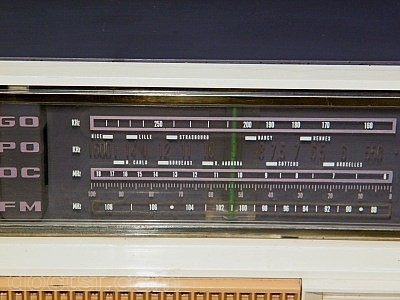

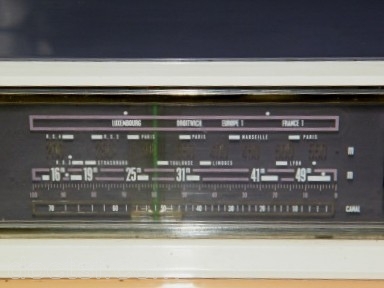

Commentaires : Cadran en deux moitiés et deux aiguilles communes (noms des stations sur l'une et longueur d'onde / canal sur l'autre). Cadre ferrite fixe. Panachage de tubes série U et E alimentées par un autotransformateur spécial. Bande FM totale allant jusqu'à 108 MHz. Fabrication à l'économie avec une médiocre musicalité pour un poste FM (économies sur les composants et caisse plastique). Techniquement équivalent (même schéma, même châssis) aux modèles Tarentelle et Sardane.

Même châssis que Schneider (Frères) Sardane

Même châssis que Schneider (Frères) Tarentelle
