Fiche 89943
Identité Proposez un logoMarque : Schaub Lorenz
Schaub Lorenz
Modèle : Stereodirigent Type 222651
Année : 1966-67
Caractéristiques
Fonctions : radio amplificateur
Appareil à 8 lampes équipé d'un oeil magique
Jeu de lampes : ECH81, 2*EF89, 2*ECC808, 2*ECLL800, EM87
28 semi-conducteurs : 8 transistors, 18 diodes, 2 redresseurs
Redresseur sélénium
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 460 kHz / 10,7 MHz
4 gammes : GO PO OC FM à 5 présélections - Bande FM étendue de 87,5 à 104 MHz
Clavier : 14 touches - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 545     H: 204     P: 207 (mm)     Poids : 9,2
Cadran : carré ou rect.
Boutons : 4
Alimentation : Secteur alternatif 110 - 127 - 150 - 220 - 240 V
Matière : Bois Façade grise et anthracite
Couleurs : Coffret noyer
Haut-parleur : 2 enceintes externes disponibles avec l'appareil
Prises : DIN PU, magnétophone, 2 × HP, antennes AM / FM

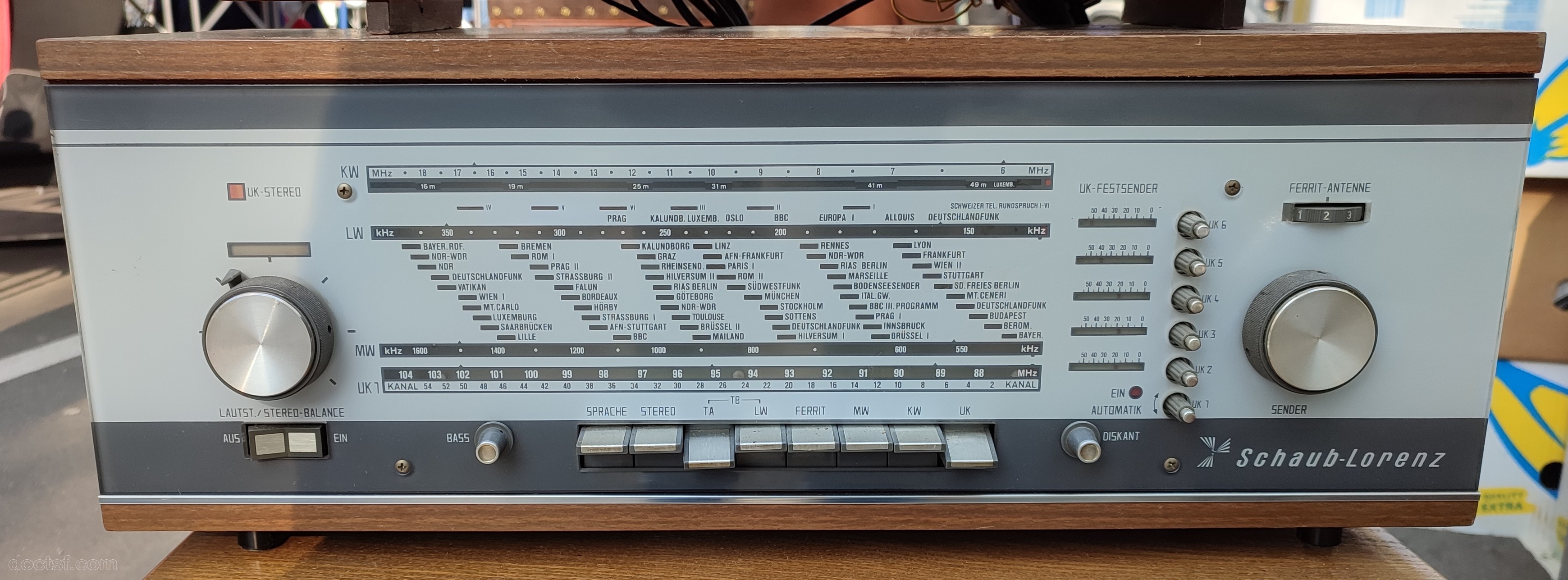

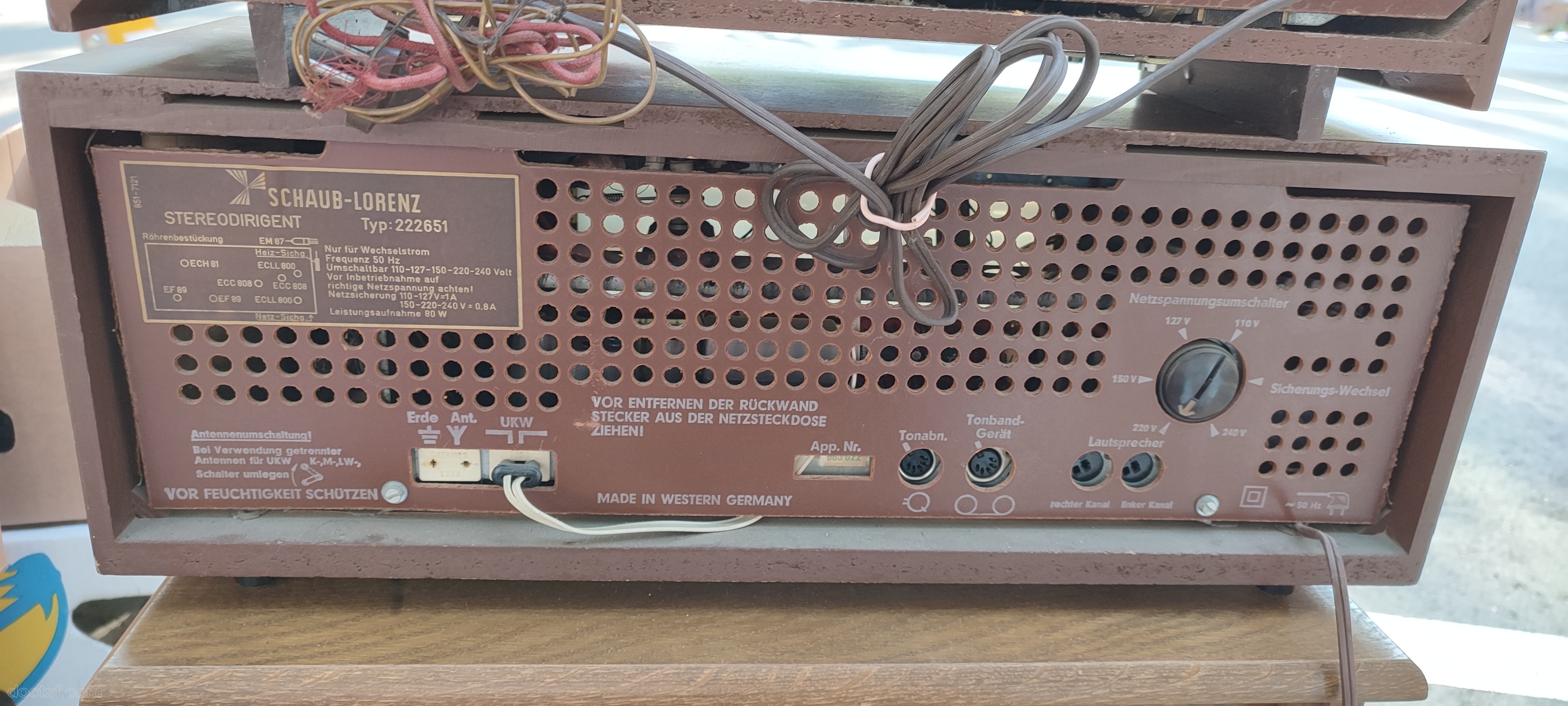

Commentaires : Ampli-tuner avec décodeur stéréo Multiplex. Puissance nominale de 2 × 8 W sous 4 ohms. Contrôle de tonalité graves et aigües séparés. Réglage de volume et de balance au moyen d'un potentiomètre concentrique. 5 touches de présélections FM (Nota : La touche de présélection N°1 correspond à la recherche manuelle des stations FM). Touche Sprache (accentuation des fréquences médium en réception radio AM). Touche mono / stéréo. Touche cadre ferrite interne + molette pour son orientation. 4 touches de sélection des gamme d'onde + touche phono (TA) et magnétophone (TB) par combinaison avec la touche LW (GO). À l'arrière : Entrée phono et entrée / sortie magnétophone par prises DIN. 2 sorties haut-parleurs par prises DIN 2 broches. Raccordement antennes AM et FM 300 ohms au moyen de prises IEC. Séleceur de tension secteur. Nota : 2 enceintes assorties LB 200 pouvaient être fournies avec l'appareil. Équipées chacune de 2 haut-parleurs elliptiques (26 × 13 cm et 15 × 7 cm), dimensions : L 450 × H 204 × P 207 mm et poids de 3,8 kg.
