Radio-Amateurs, Dépôt des grandes marques.

Fiche 6853

Identité

Marque : Radio-Amateurs, Dépôt des grandes marques. Pays d'origine : France

Radio-Amateurs, Dépôt des grandes marques.

Modèle : Octophone 5

Année : 1934

Caractéristiques
Fonctions : radio
Appareil à 6 lampes dépourvu d'indicateur visuel

Jeu de lampes : E447, AK1, E447, E444, E463, 1561 2 autres modèles avec ces lampes
Forme : Vertical
Type de montage : Superhétérodyne
2 gammes : GO PO - caractéristiques tirées de : https://www.doctsf.com -
Boutons : 4
Alimentation : Secteur alternatif 110-245V
Matière : Bois
Haut-parleur : Électrodynamique à excitation
Commentaires : Montage L. Chrétien. 6 lampes avec valve (506 ou 1561). Existe en version TC. Existe en radio-phono. La liste des tubes mentionne une E463 et le schéma d'époque représente une E443H (erreur déjà signalée dans la revue à l'époque) Montage décrit dans la revue TSF Pour Tous numéro de mai 1934 : https://archives.doctsf.com/tsf-pour-tous-n-113-mai-1934/d128727 .

Voir aussi Radio-Amateurs, Dépôt des grandes marques. Octophono-secteur

1 schéma ou document technique (notice) disponible pour le modèle Octophone 5 Radio-Amateurs, Dépôt des grandes marques. ! Voir ci-contre pour télécharger gratuitement

Signaler un contenu erroné ou une anomalie

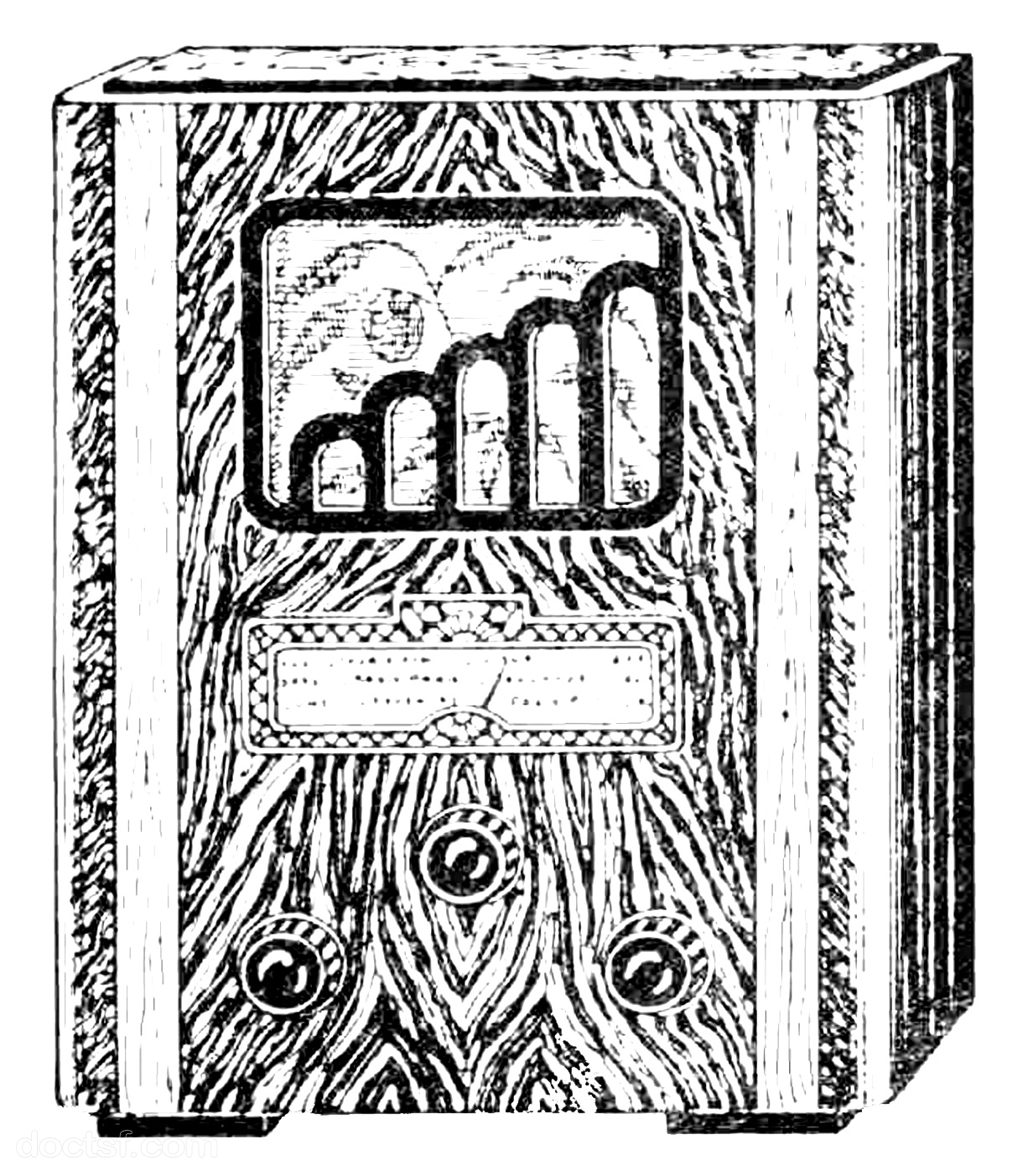

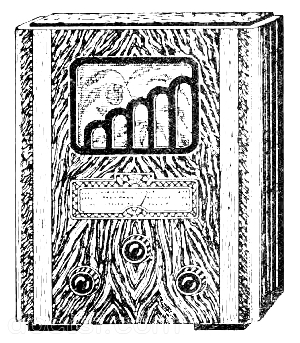

Radio Amateurs Octophone 5

Transmis par Ladere_jean-pierre

Origine : TSF pour Tous N° 120 - décembre 1934
