Fiche 30735
Imprimer un chevalet

Identification

Informations générales

Fonctions
Radio
Matière principale
Bois
Forme de la caisse
Horizontal
Dimensions
Largeur : 548 · Hauteur : 330 · Profondeur : 230 mm
Nombre de boutons
4
Source d'alimentation
Secteur
Type d'alimentation
Alternatif
Alimentation : commentaires
110/250 VAC
Haut-parleur, diffuseur
21cm à aimant permanent
Equipement
Lampes
Autres caractéristiques
Lampes de cadran: 2 x 6,5V/0,3A. Certaines unités ont été équipées avec l'oeil magique.

Radio

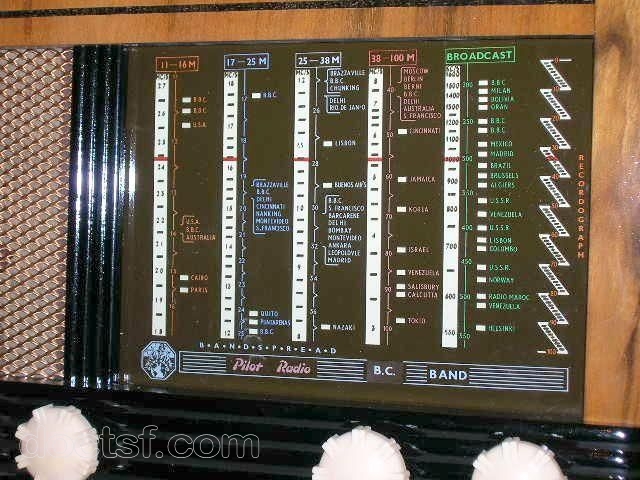

Forme du cadran
Carré / rectangulaire
Gammes
PO, Autres
Gammes : commentaires
4-OC
Type de montage
Superhétérodyne
Moyenne fréquence
470
Indicateur visuel d'accord
Aucun

Jeux de lampes


Jeu de lampes 1 : 6BA6, 6BE6, 6BA6, 6AT6, 6V6, 6X5
Jeu de lampes 2 : 6BA6, 6BE6, 6BA6, 6AT6, 6V6, 6X5, Y61

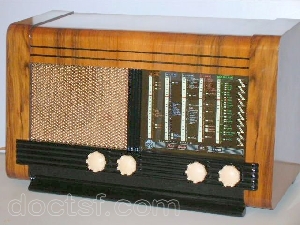

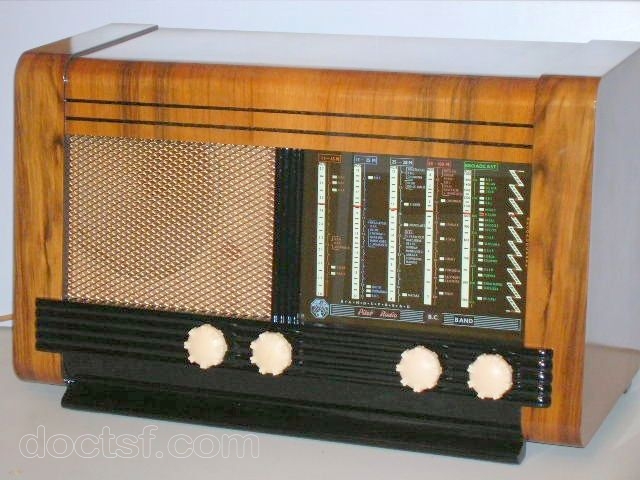

Pilot Radio Ltd (UK) - Navigator — Pilot Navigator

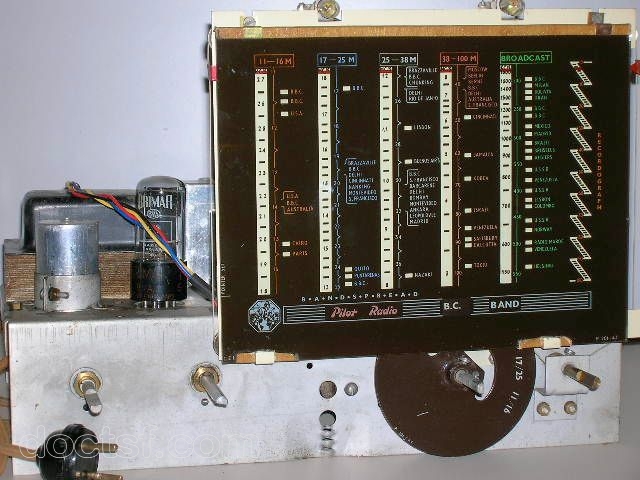

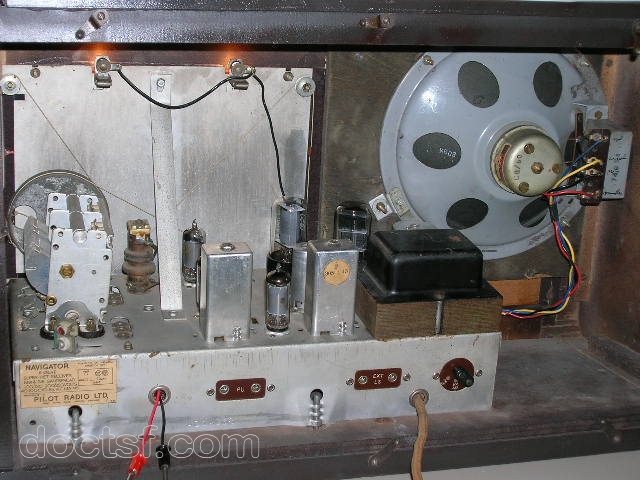

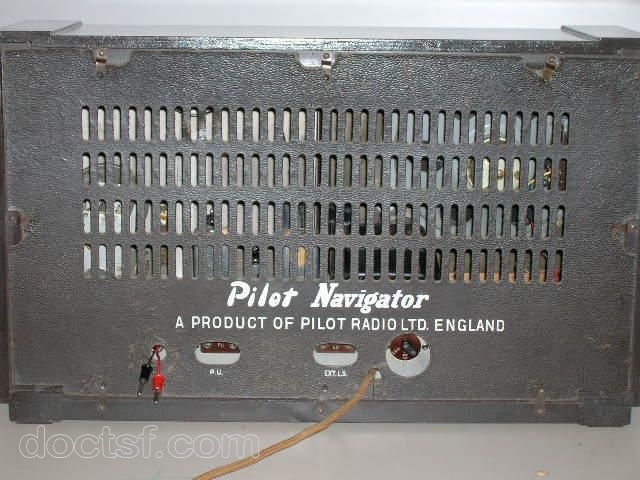

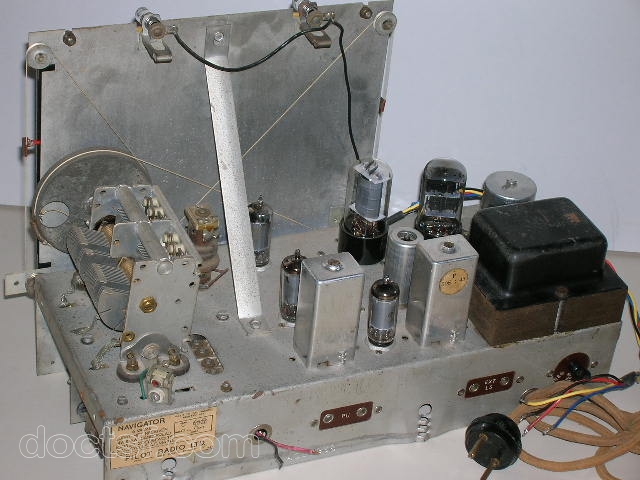

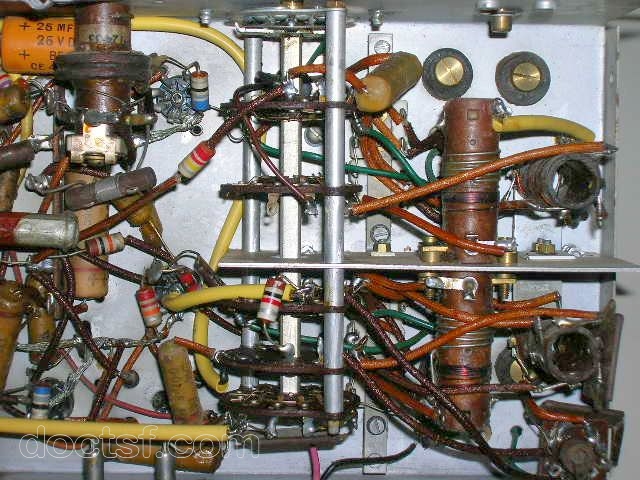

Pilot Radio Ltd (UK) - Navigator — IntérieurPilot Radio Ltd (UK) - Navigator — ArrièrePilot Radio Ltd (UK) - Navigator — Châssis
Pilot Navigator
