Pilot - Dragon Monarch 13-F ou 1013-F radio

Fiche 17064

Identité

Marque : Pilot Pays d'origine : USA

Importé par Radio-Mathon

Modèle : Dragon Monarch 13-F ou 1013-F

Année : 1933

Caractéristiques
Fonctions : radio
Appareil à 7 lampes
Jeu de lampes : 58, 57, 56, 58, 57, 47, 80 4 autres modèles avec ces lampes

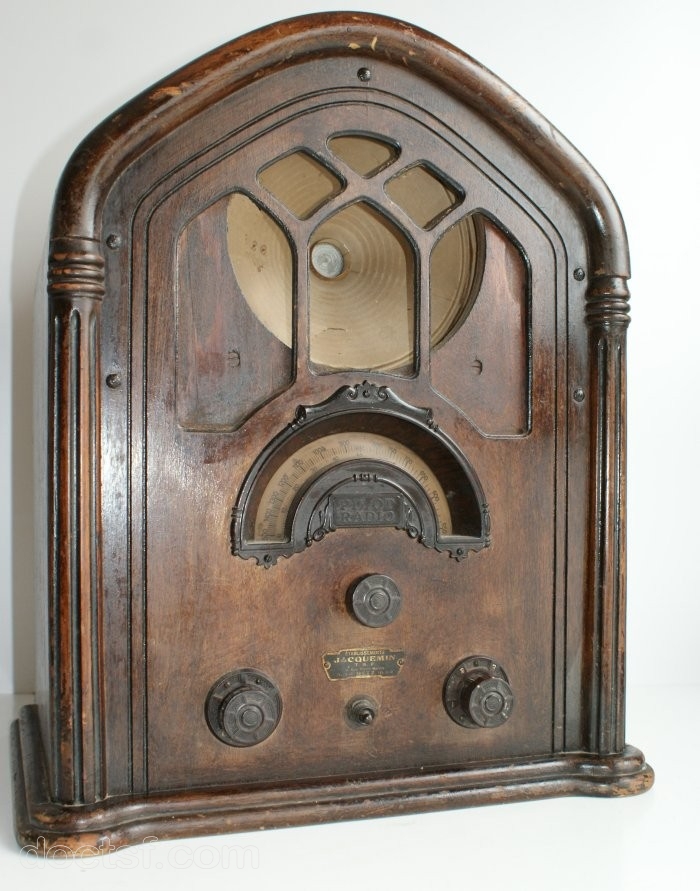

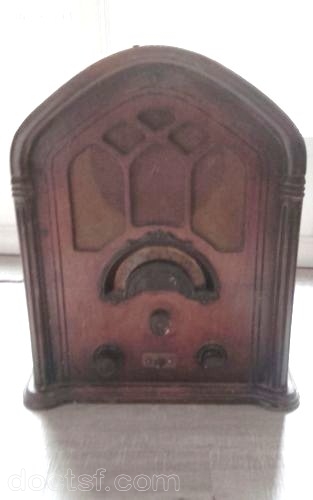

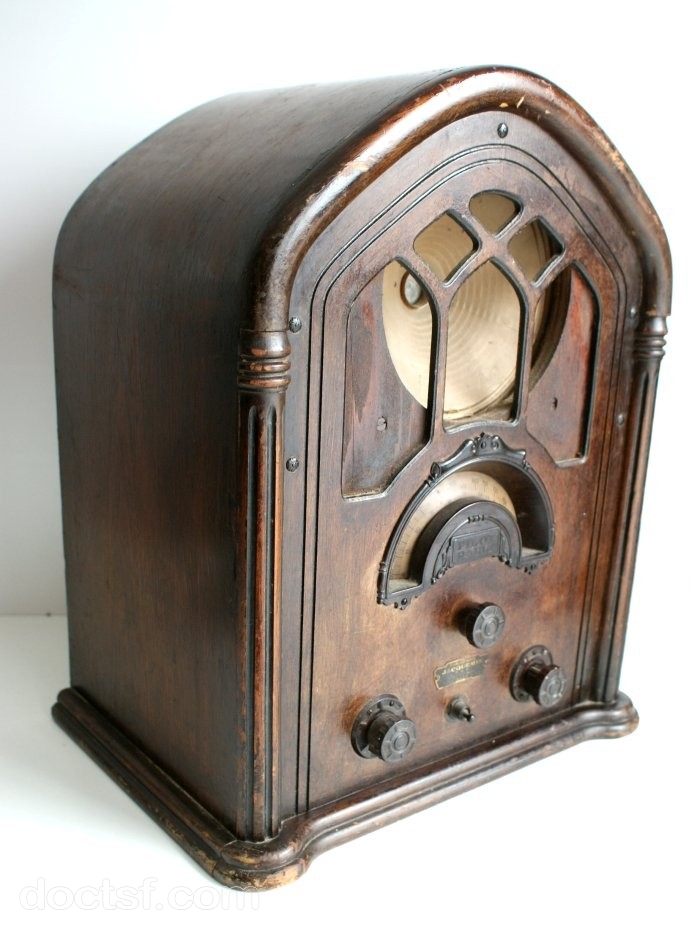

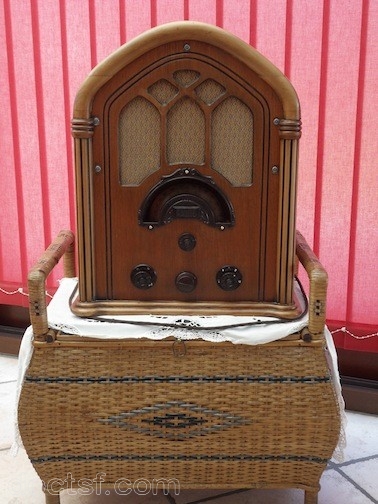

Forme : Autres formes ( Borne )
Type de montage : Superhétérodyne
5 gammes : GO PO 3x OC: 1) 8 à 16 MHz 2) 3,7 à 9,5 MHz 3) 1,6 à 3,8 MHz - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 370 H: 490 P: 260 (mm) Poids : 10k?

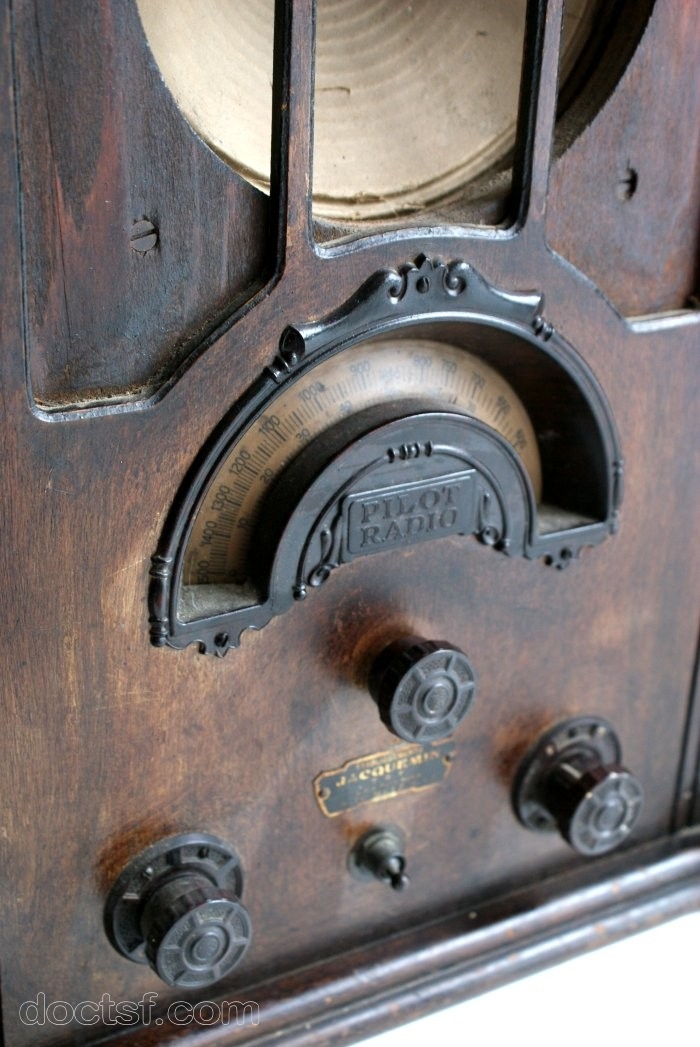

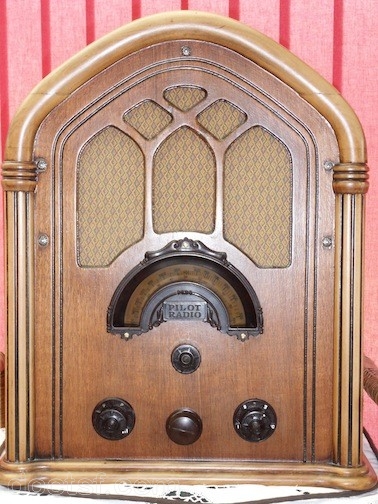

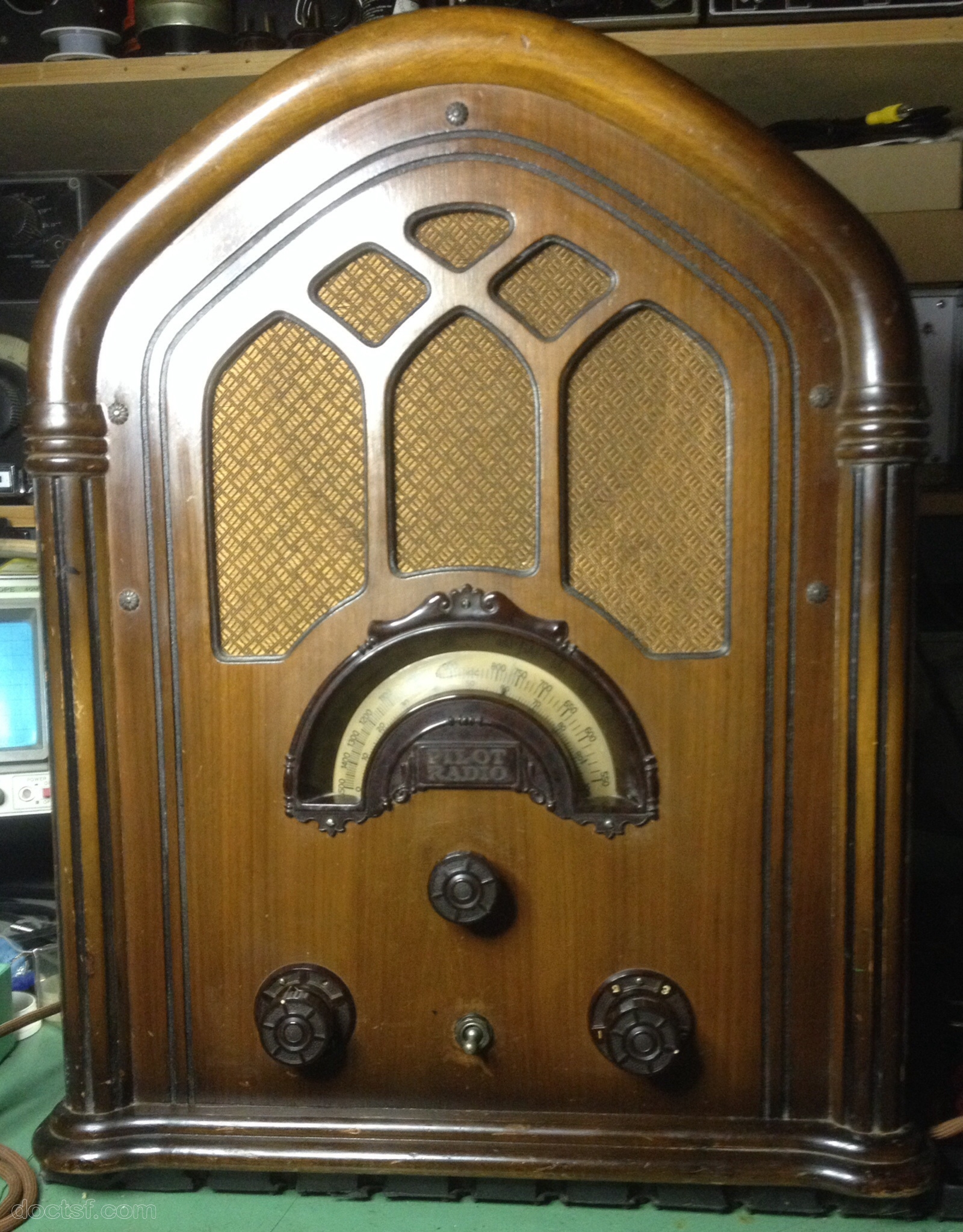

Cadran : arc de cercle
Boutons : 4
Alimentation : Secteur alternatif 110 - 240 V
Matière : Bois
Couleurs : Brun clair
Haut-parleur : Électrodynamique (à exitation)

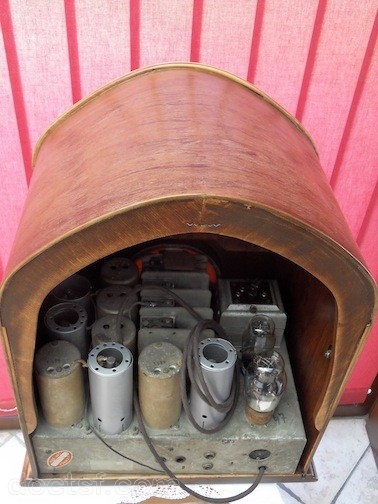

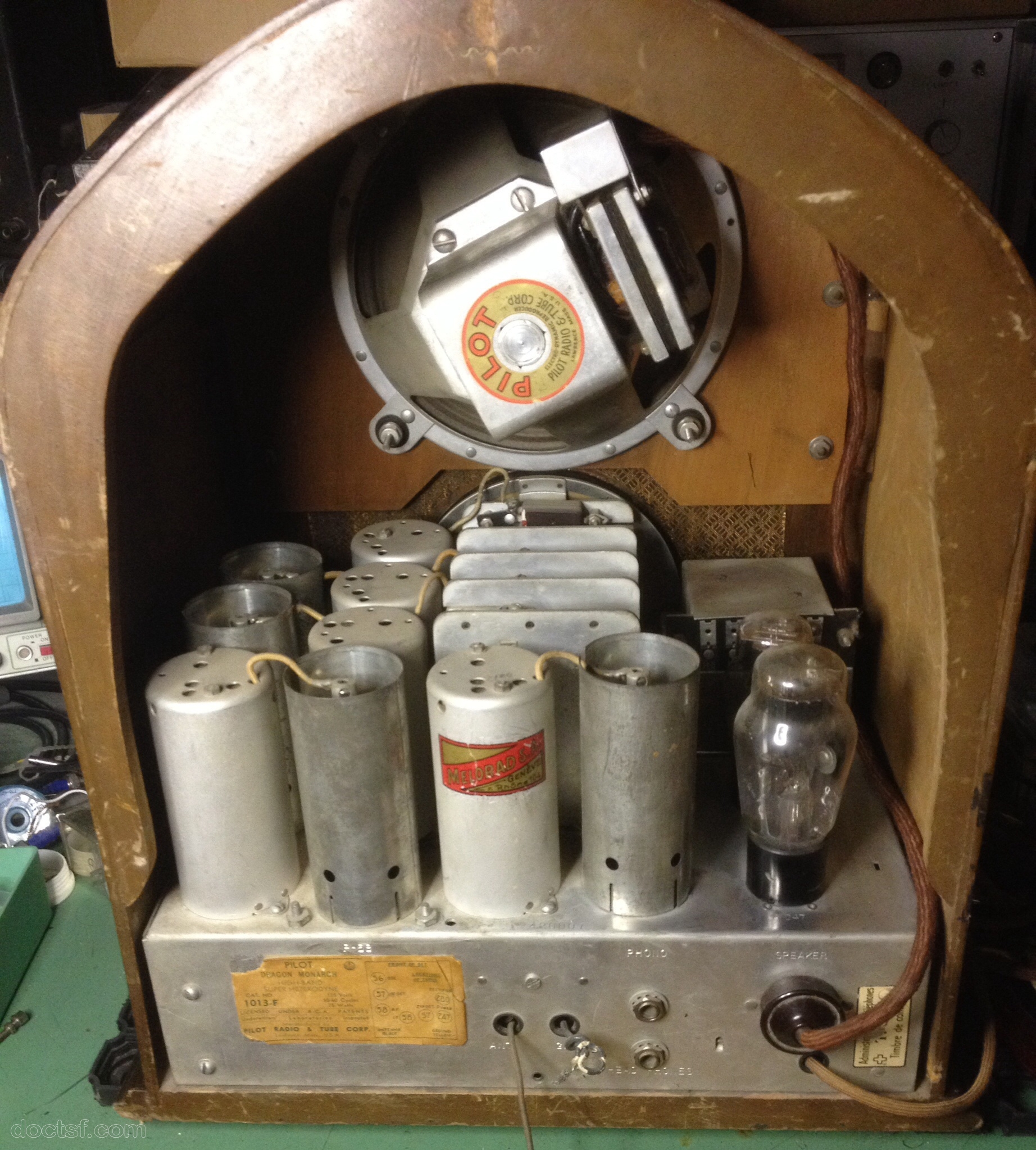

Prises : 2 Jack 6,35 à l'arrière: PU et écouteurs

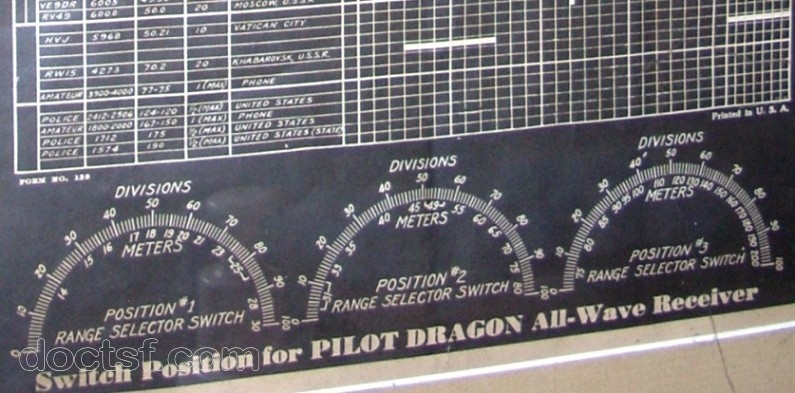

Commentaires : Sélecteur de gammes d'ondes rotatif à 5 position (numérotées de 1 à 5), dont la quatrième et marquée BC (Broadcast = PO). Fréquence de réception de 100 kHz à 1500 kHz, GO, PO (BC) et 3 bandes OC de 1,6 MHz à 16 MHz en trois gammes. Ampli HF avec préselecteur n'est pas utilisé pour toutes les gamme d'ondes, selon le schéma

[Les liens entre fiches sont temporairement désactivés]

1 schéma ou document technique (notice) disponible pour le modèle Dragon Monarch 13-F ou 1013-F Pilot ! Voir ci-contre pour télécharger gratuitement

Dans la collection de Jeanmonod_Henri-Louis, ibinadabei, spitfire
