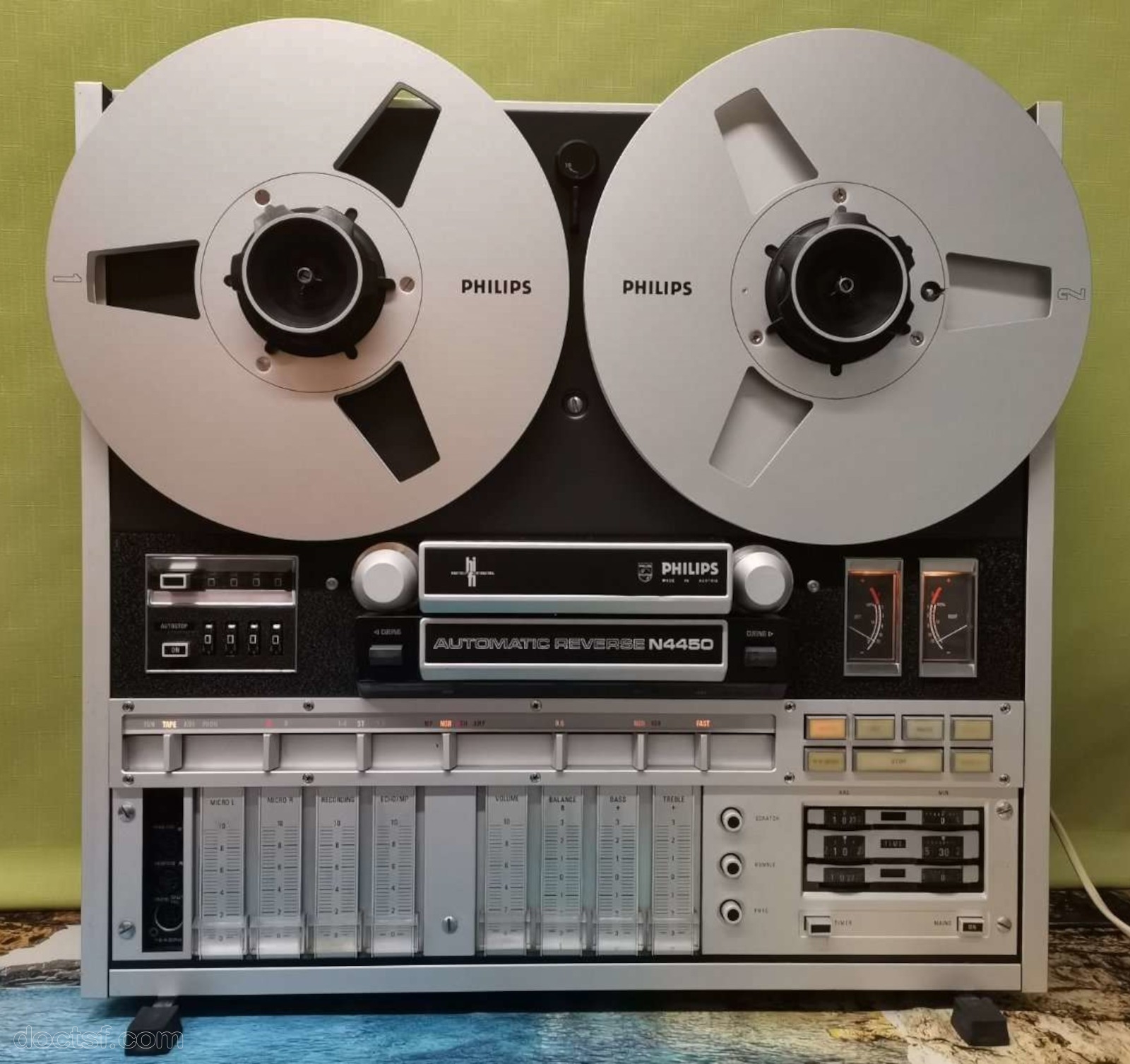

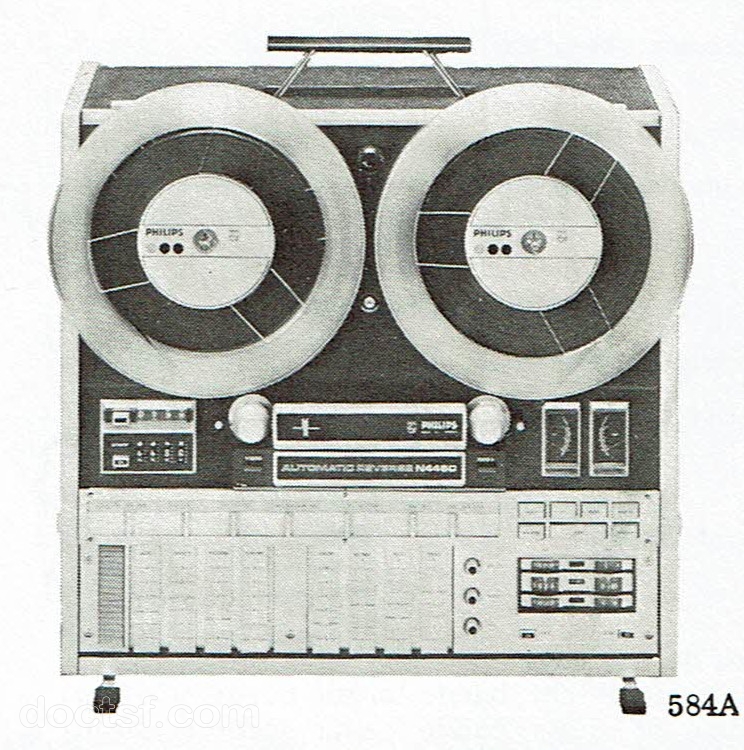

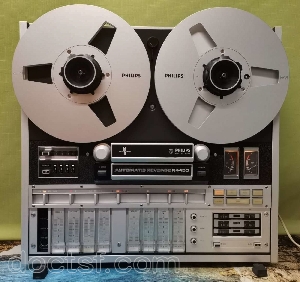

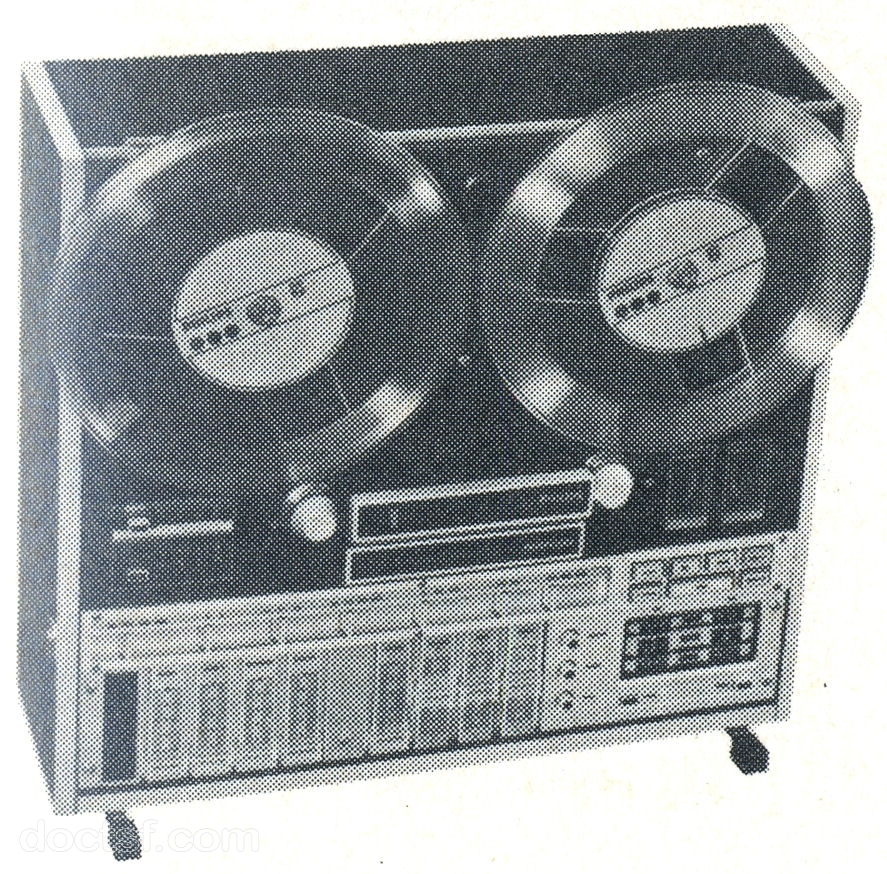

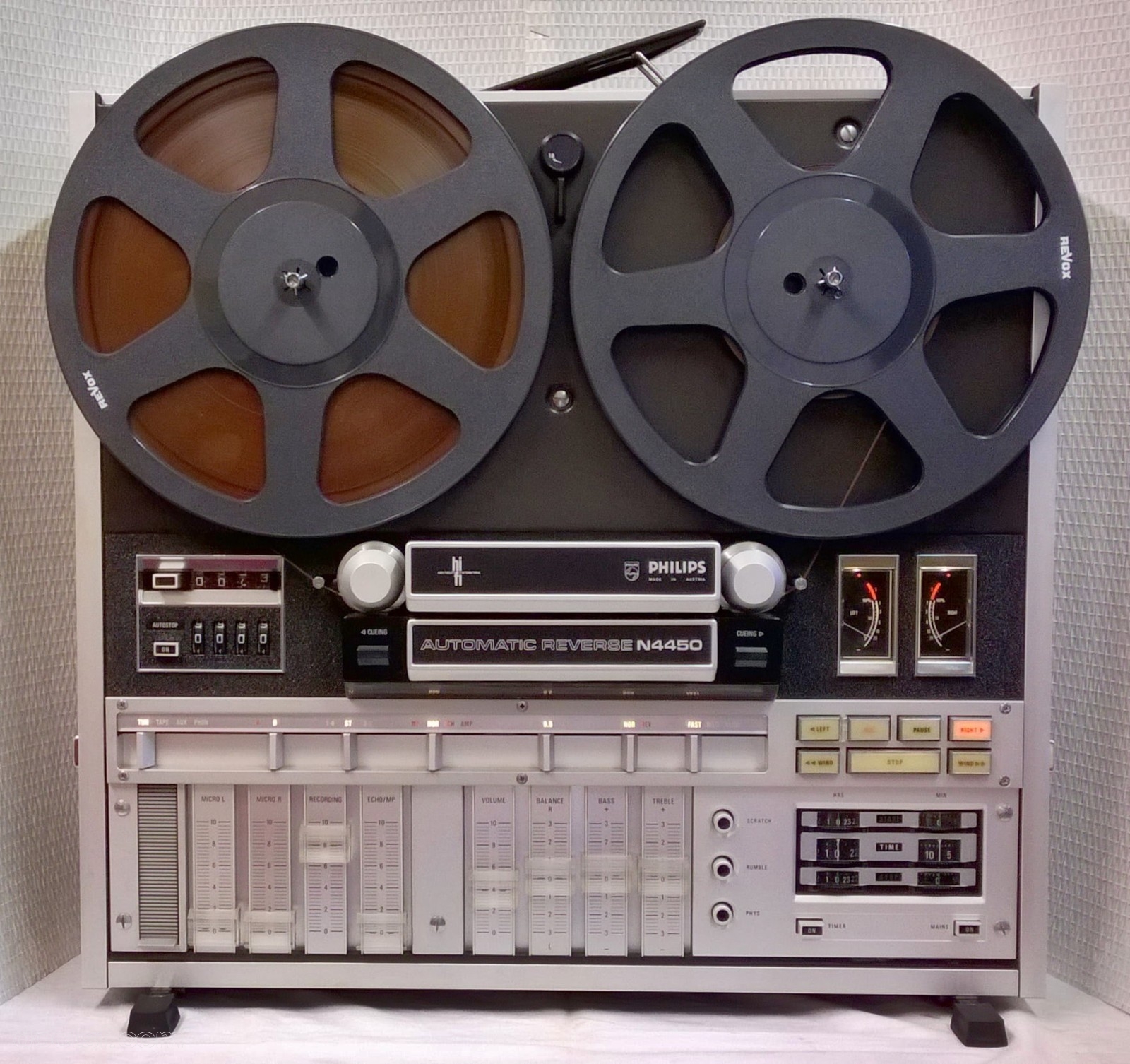

Philips - N 4450 magnétophone

Fiche 29738

Identité

Marque : Philips

Philips

Modèle : N 4450

Année : 1971-75

Caractéristiques
Fonctions : magnétophone
Semi-conducteurs : 84 transistors, 127 diodes, 13 diodes zener, 4 redresseurs silicium
Forme : Vertical - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 520 H: 500 P: 210 (mm) Poids : 20
Boutons : 8
Alimentation : Secteur alternatif 110 - 127 - 220 - 240 V
Matière : Bois Façade alu et noire
Couleurs : Coffret noir
Prises : DIN PU, Aux, tuner, 2× magnéto, 2× micro, 2× HP
Commentaires : Magnétophone 4 pistes, 2 canaux stéréo à bobines de 26,5 cm équipé d'un amplificateur avec une puissance nominale de 2 × 20 W sous 4 ohms. 3 vitesses (4,75, 9,5 et 19 cm/sec). 6 têtes avec contrôle de Monitoring à l'enregistrement. Système Autoreverse automatique en lecture et en enregistrement avec sélecteur du sens de direction (A ou B). 3 moteurs. Clavier de commande à 7 touches rétroéclairées assistées par solénoïdes et circuit logique de commande. 2 leviers de "Cueing" (pour écoute de contrôle lors du bobinage / rembobinage). Sélecteur du diamètre des bobines. 2 VU-mètres. Compteur du défilement de la bande à 4 chiffres avec mémoire mécanique sélectionnable. Sélecteur de pistes (1-4, stéréo ou 3-2). Sélecteur de fonction (Multiplay, normal, écho ou ampli). Sélecteur des vitesses. Sélecteur de mode de défilement (normal ou reverse). Sélecteur de la vitesse de bobinage / rembobinage. Réglage du niveau d'enregistrement indépendant sur les 2 entrées microphone et sur l'entrée ligne, permettant le mixage entre les deux + réglage du niveau des effets Multiplay et Écho, toutes ces commandes au moyen de curseurs linéaires. 2 entrées microphone + une entrée / sortie magnétophone par prises DIN + une sortie casque par prise DIN 5 broches en croix, toutes en façade situées derrière un petit volet coulissant. Partie ampli : Sélecteur des sources audio à 4 positions. Contrôles de tonalité graves et aigües séparés + réglages de volume et de balance, toutes ces commandes par curseurs linéaires. Touches filtres passe-haut (Rumble) et filtre passe-bas (Scratch). Touche Loudness (Psychologique). Touche Timer avec réglage de programmation mécanique de l'heure de départ et d'arrêt en enregistrement. Utilisation de l'appareil en position verticale ou horizontale. À l'arrière : Toute la connectique des entrées audio est équipée de prises DIN dont une entrée phono magnétique RIAA. Sortie Monitor par une prise DIN. 2 sorties haut-parleurs par prises DIN 2 broches. Prise spéciale pour télécommande filaire Philips N 6719. Sélecteur de tension secteur.

4 schémas ou documents techniques (notices) disponibles pour le modèle N 4450 Philips ! Voir ci-contre pour télécharger gratuitement
