Philips - B3G 63 A (GB) radio

Fiche 11587

Identité

Marque : Philips Pays d'origine : Hollande

Philips

Modèle : B3G 63 A (GB)

Année : 1956

Caractéristiques Appareil fabriqué en GB

Fonctions : radio
Appareil à 7 lampes
Jeu de lampes : EF80, EF80, ECH81, EF85, EABC80, EL84, EZ80 7 autres modèles avec ces lampes
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 470 kHz / 10,7 MHz
3 gammes : GO PO FM
Clavier : 5 touches - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 430 H: 310 P: 215 (mm)
Cadran : carré ou rect.
Boutons : 2
Alimentation : Secteur alternatif 200/250 VAC
Matière : Plastique Bakélite
Haut-parleur : Dynamique aimant permanent
Commentaires : identique au https://www.doctsf.com/stella-gb-236a/f85553 A noter une erreur dans les documentation Philips: Sur la doc de 4 pages, le condensateur C64 est spécifié à 6,8 pf. Sur la doc de 16 pages, sa valeur est indiquée en 2 endroits: page 10 sous la référence C62 avec la même valeur 6,8 pf, et page 15 avec la valeur 6800 pf (page 15 = Spare parts list). Je mesure 7600 pf, et le composant est marqué 6K8.

Même châssis que Philips B5G 80 A (GB) ((+ OM))

4 schémas ou documents techniques (notices) disponibles pour le modèle B3G 63 A (GB) Philips ! Voir ci-contre pour télécharger gratuitement

Signaler un contenu erroné ou une anomalie

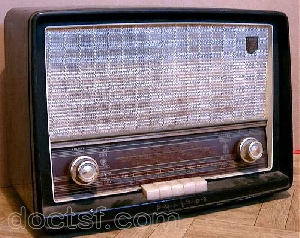

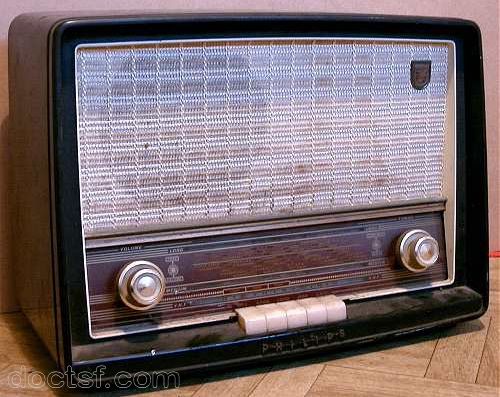

Illustration 1

Transmis par Japa
