Philips - 938 CS radio

Fiche 4500

Identité

Marque : Philips

Philips

Modèle : 938 CS

Année : 1933

Caractéristiques
Fonctions : radio
Appareil à 4 lampes dépourvu d'indicateur visuel

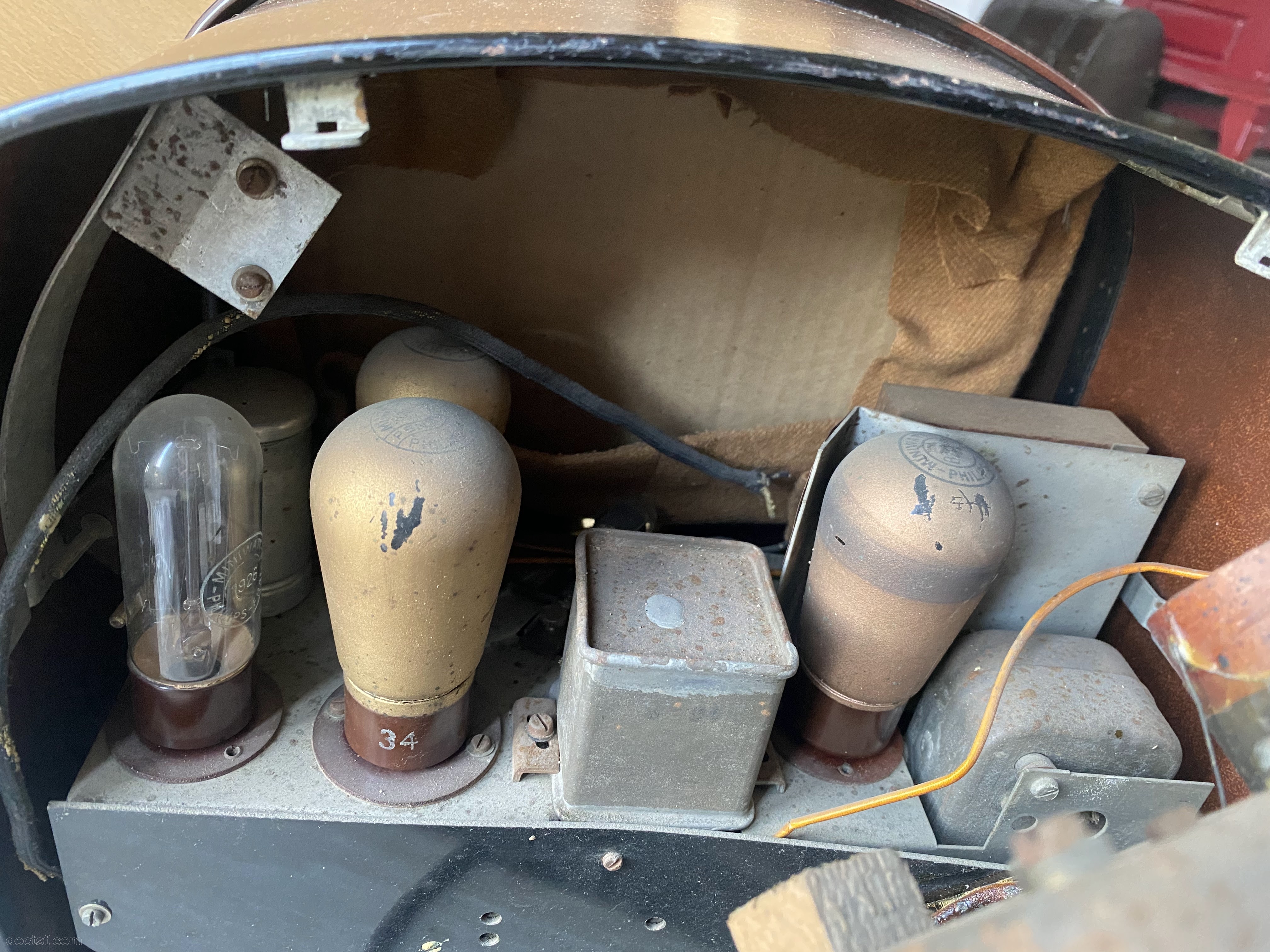

Jeu de lampes 1 : B2099, B2038, B2043, 1926 (Avec régulatrice fer-hydrogène 1926 pour une tension secteur comprise entre 110 et 130 V)
Jeu de lampes 2 : B2099, B2038, B2043, 1927 (Avec régulatrice fer-hydrogène 1927 pour une tension secteur comprise entre 130 et 190 V)
Jeu de lampes 3 : B2099, B2038, B2043, 1928 (Avec régulatrice fer-hydrogène 1928 pour une tension secteur comprise entre 190 et 260 V)
Forme : Autres formes ( Borne )
Type de montage : Détectrice à réaction
6 gammes - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 350 H: 310 P: 210 (mm) Poids : 9,55
Cadran : arc de cercle
Boutons : 4
Alimentation : Secteur continu 110 - 260 V Type de la régulatrice fer-hydrogène différent selon la tension, voir jeux de lampes
Matière : Plastique Arbolite et Philite
Haut-parleur : Philips type 2161 dynamique à aimant permanent.

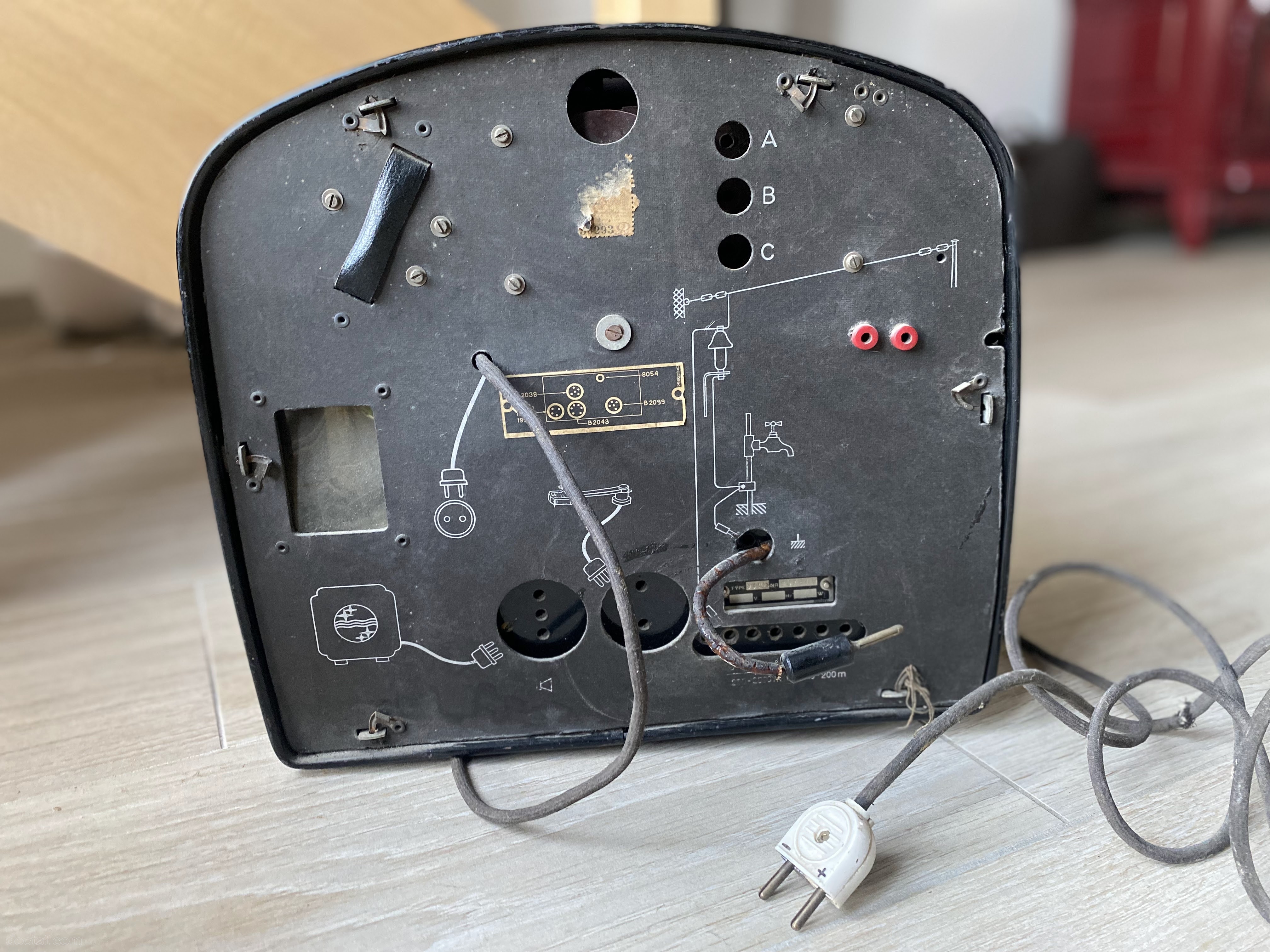

Commentaires : Présentation identique aux récepteurs 938 A, 938 AS et 938 C. Pour le modèle 938 CS, le "S" signifie qu'il est équipé d'un circuit bouchon sur le panneau arrière, qui permet d'affaiblir un émetteur local puissant et gérant la réception d'un émetteur plus faible voisin en fréquence. Le circuit bouchon se connecte en série dans la connexion d'antenne, on branche l'antenne sur une de ses entrées A, B ou C et le câble de sortie se connecte sur l'entrée antenne du poste.. Ce système est un successeur du Philector 4180.

Utilise l'élément Philips 2161 (Haut-parleur dynamique à aimant permanent)

Voir aussi : Philips 4180 Philector

Voir aussi : Philips 938 A

Voir aussi : Philips 938 AS

Voir aussi : Philips 938 C

2 schémas ou documents techniques (notices) disponibles pour le modèle 938 CS Philips ! Voir ci-contre pour télécharger gratuitement
