Fiche 19577
Imprimer un chevalet

Identification

Informations générales

Fonctions
Amplificateur
Matière principale
Métal
Dimensions
Largeur : 18 · Hauteur : 19 · Profondeur : 26 mm
Source d'alimentation
Secteur
Alimentation : commentaires

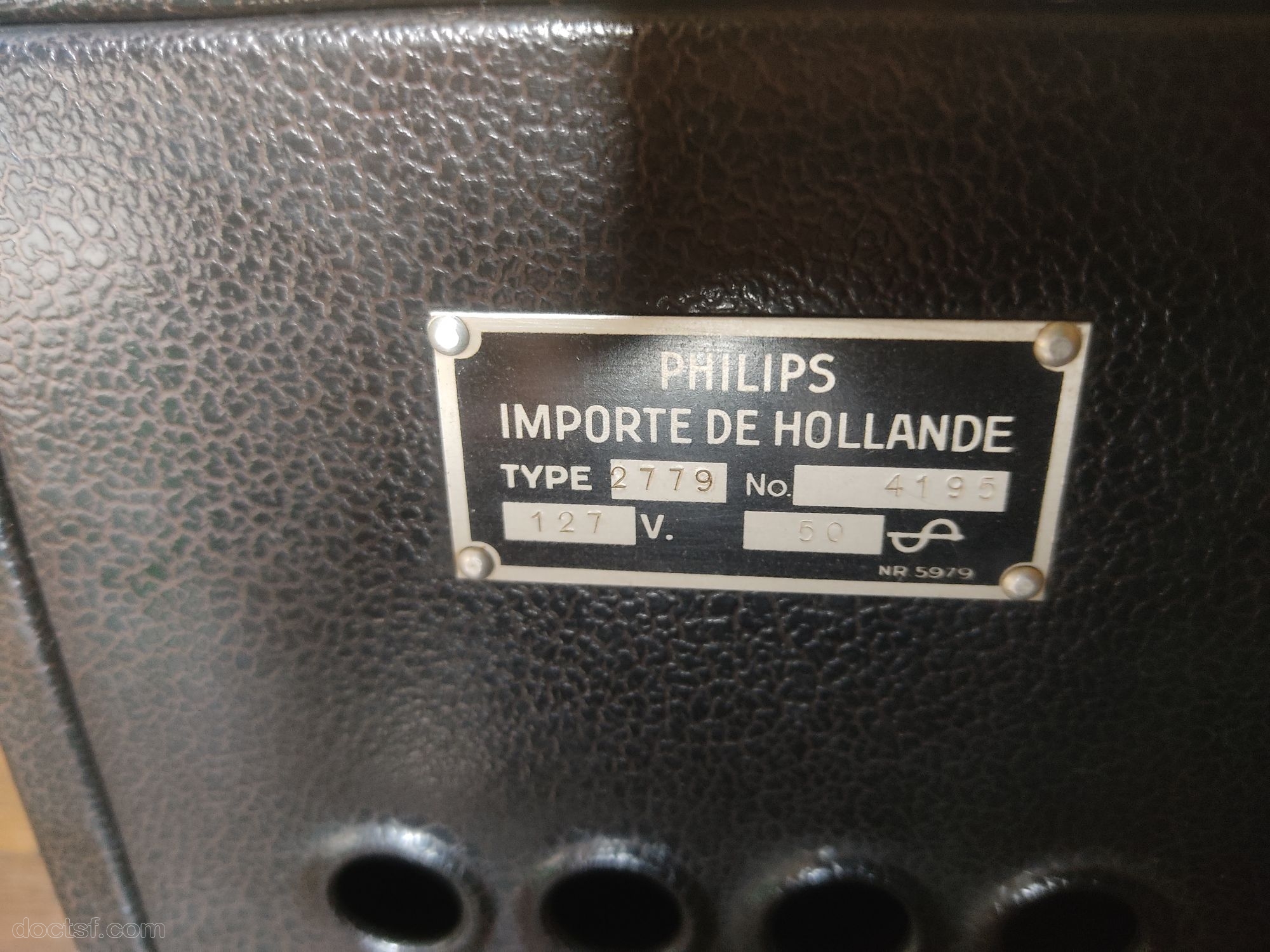

127V 50Hz
Haut-parleur, diffuseur
Non
Equipement
Lampes
Autres caractéristiques
Amplificateur phonographique d'une puissancede 2 W.

Impédance d'entrée : 50 kOhm.
Impédance de sortie : 2 kOhm.

Peut être utilisé comme préamplificateur pour installation de puissance. Si suivi d'un amplificateur de puissance (ex 10W : "amplificateur 10 watts", 2751, 2752, 2754. Ex 50W : 2760, 2763), le tube final doit être un B405.

Le capteur phonographique préconisé était le 4005.
Le Haut-parleur préconisé était le "plat à barbe" (2007, 2003, 2015, etc ...)
Il pouvait être utilisé pour atténuer les aiguës, entre l'appareil et la fiche Haut-parleur, un filtre passe bas : 4004.

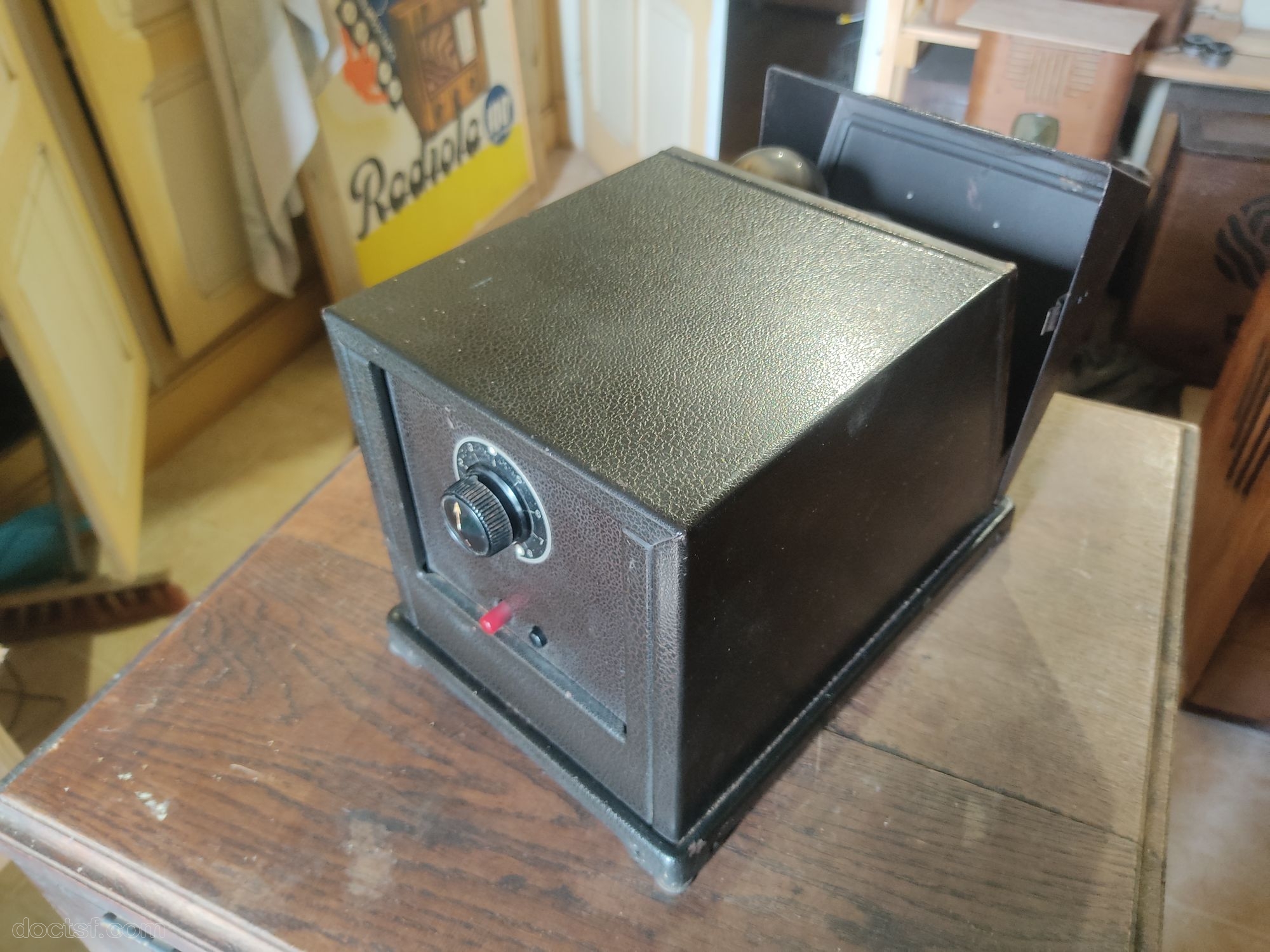

Bouton noir : OFF, bouton rouge : ON.

Est utilisé par le meuble phono type 779. Voir l'appareil similaire type 3303 (fiche 92820).
Prises
PU in (L), HP out (G)

Jeux de lampes

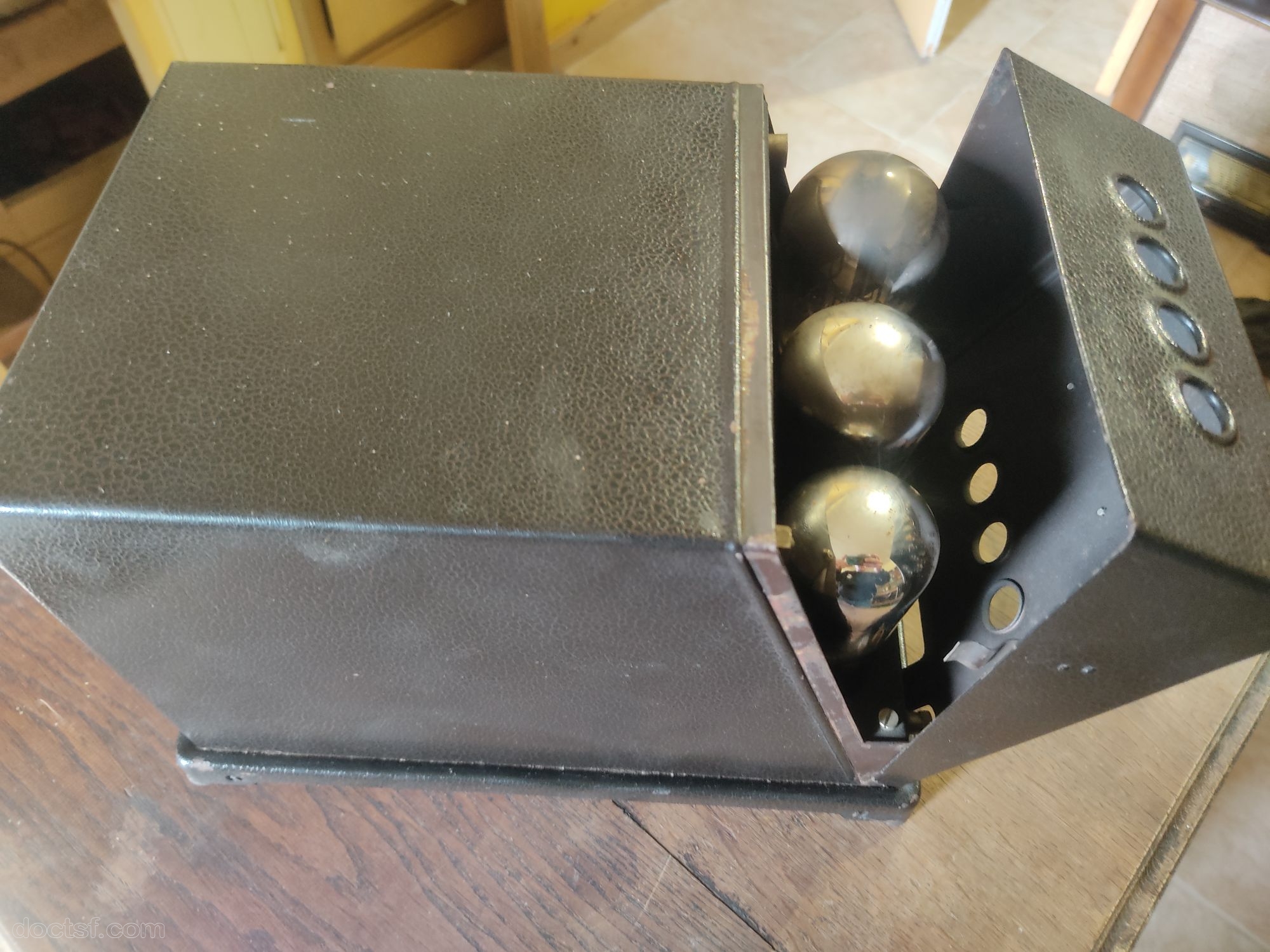

Jeu de lampes 1 : E415, B443, 506 5 autres modèles avec ces lampes (Jeu de lampes d'origine)
Jeu de lampes 2 : E415, B405, 506

Liens


Élément utilisé par Philips 2730 (Préamplificateur)
Élément utilisé par Philips 2756
Élément utilisé par Philips 779
Voir aussi : Philips 2754 (Amplificateur 2 W)
Voir aussi : Philips 3303 (Modèles similaires)

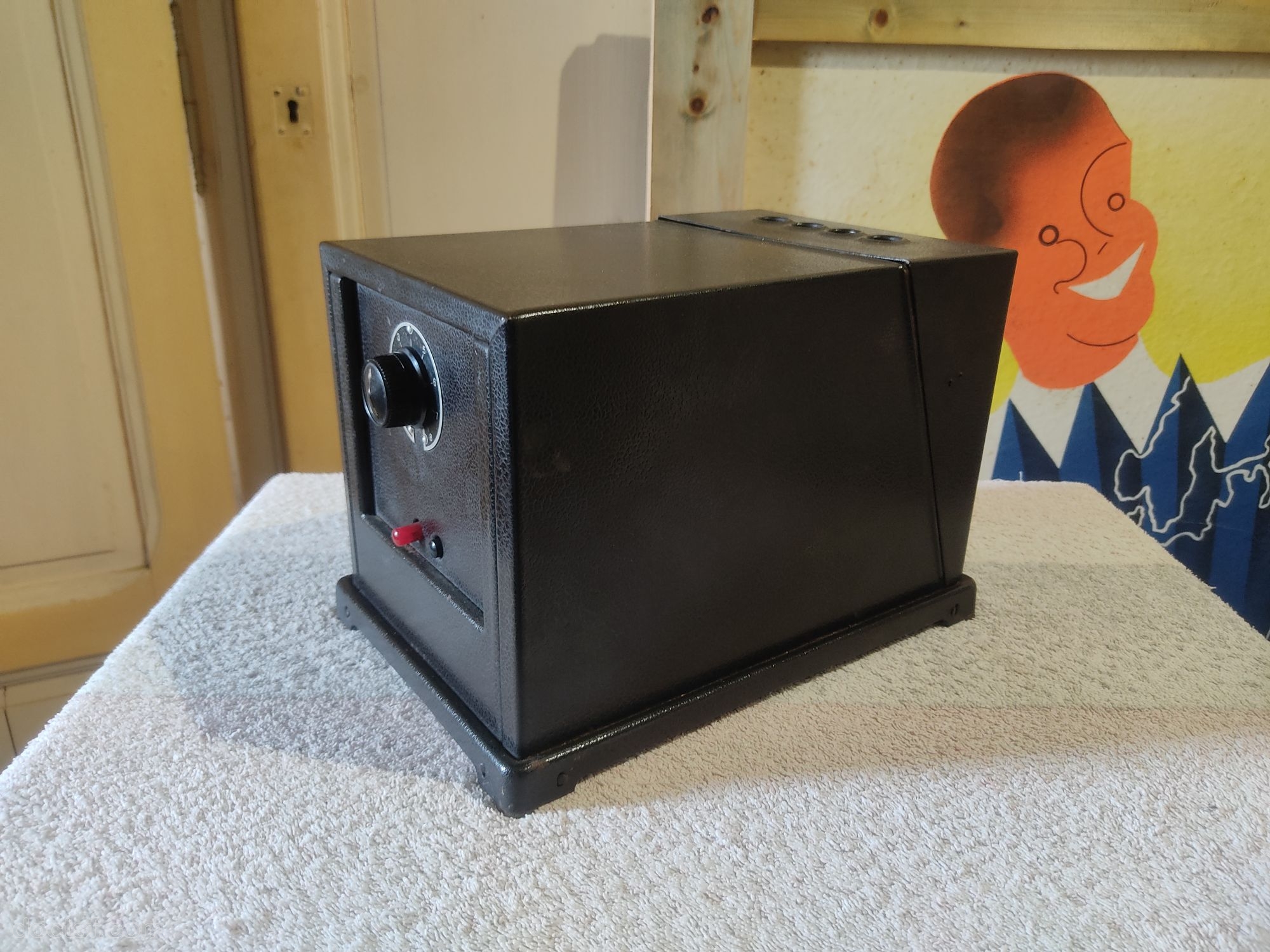

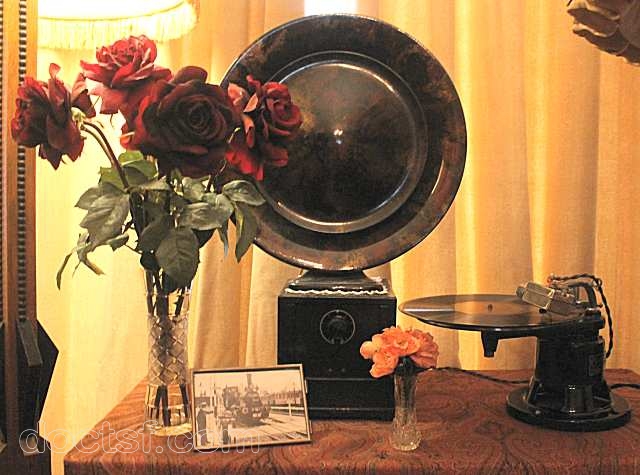

Philips - 2779 — Illustration 3
