Fiche 1962
Identité En savoir plus sur PhilipsMarque : Philips
Modèle : 2511
Année : 1928
Caractéristiques
Fonctions : radio

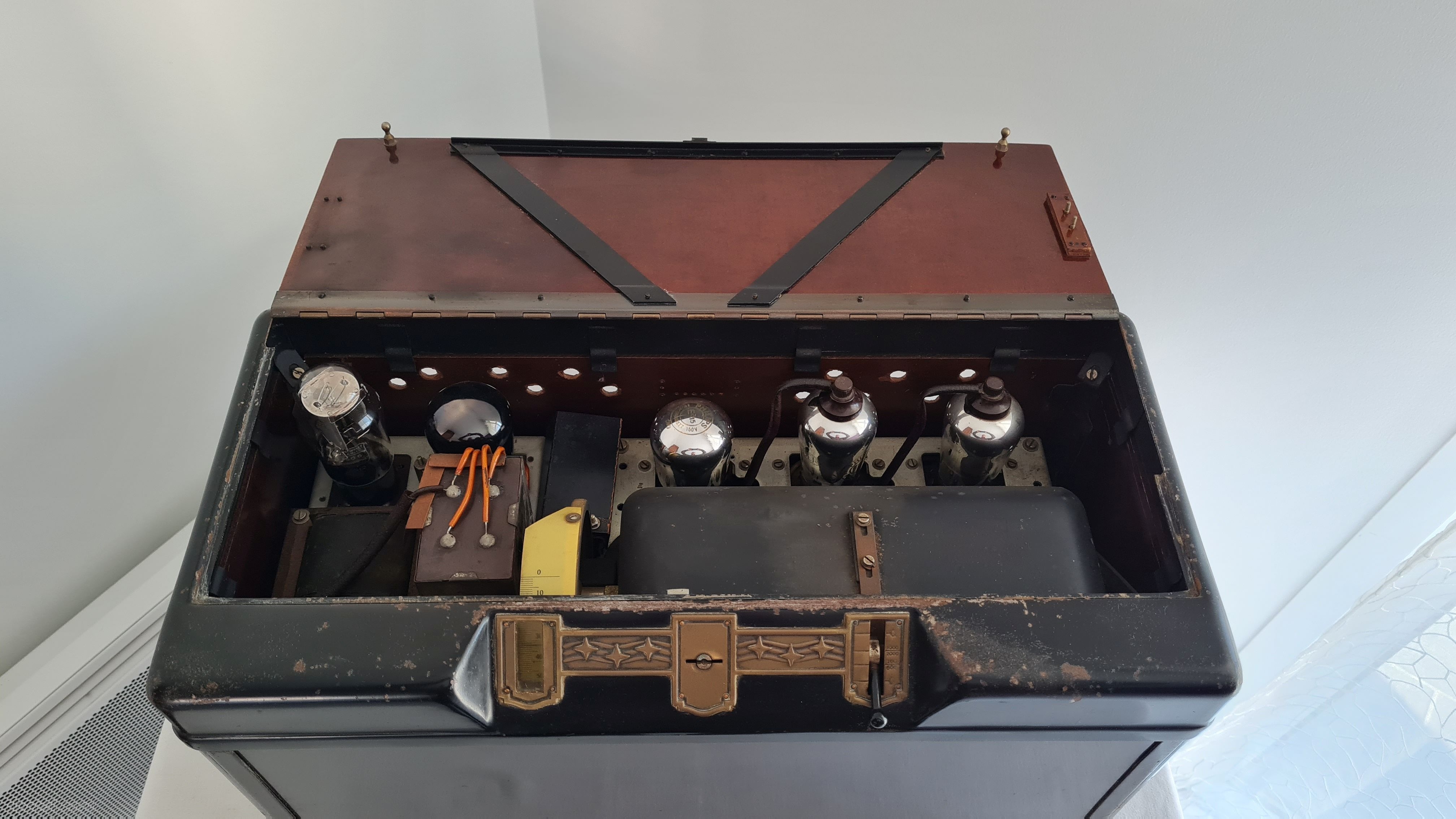

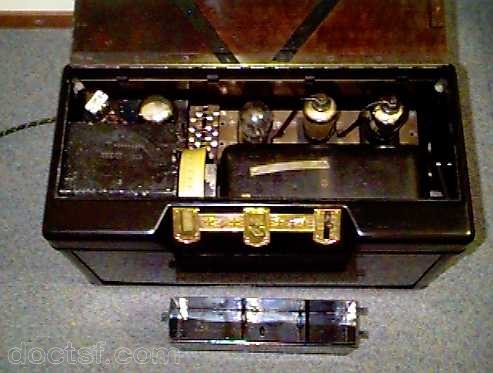

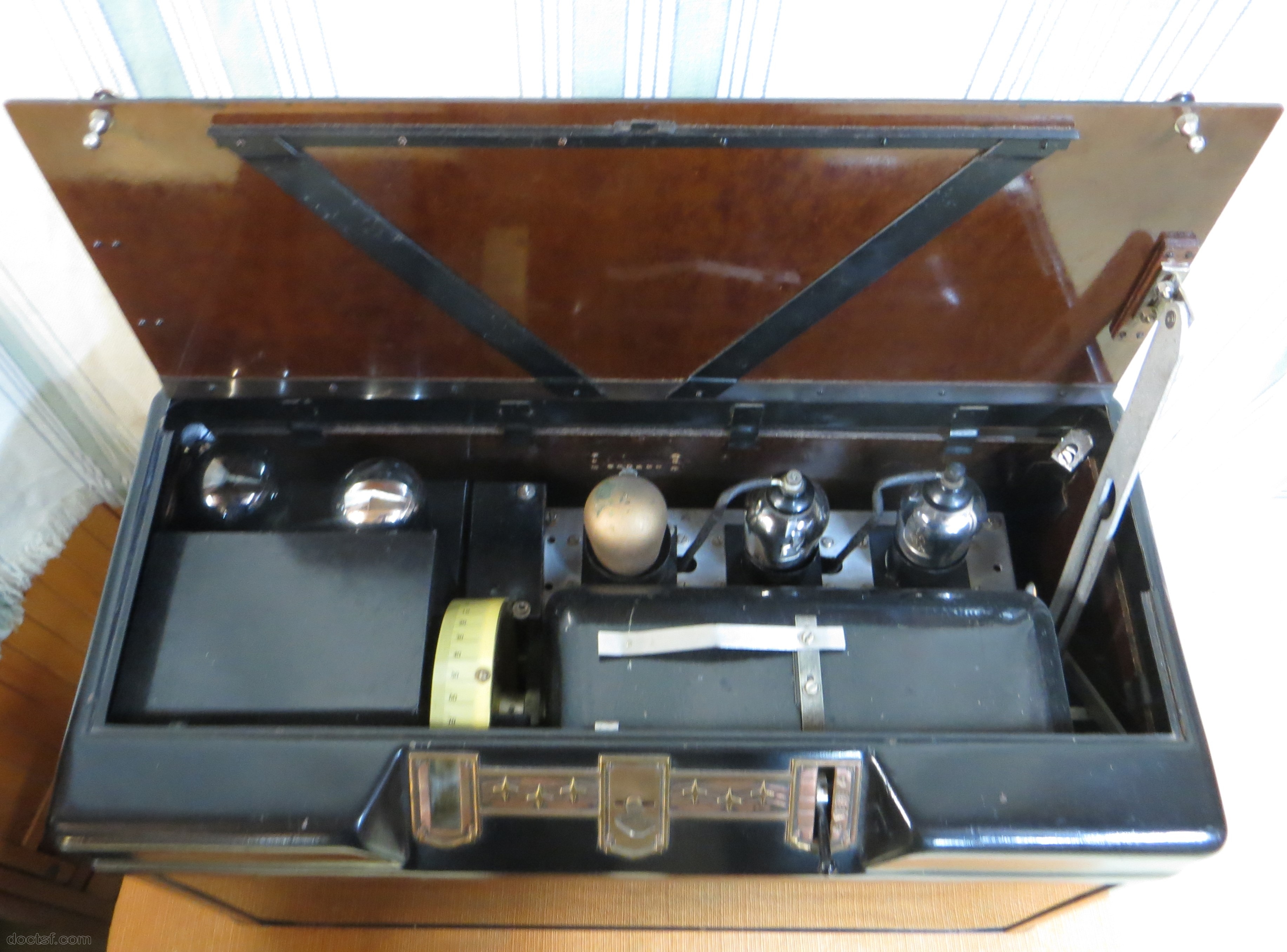

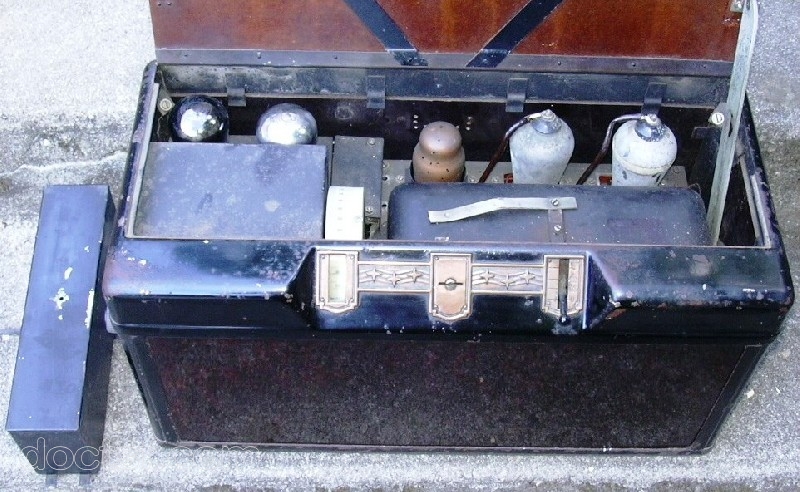

Appareil à 5 lampes dépourvu d'indicateur visuel

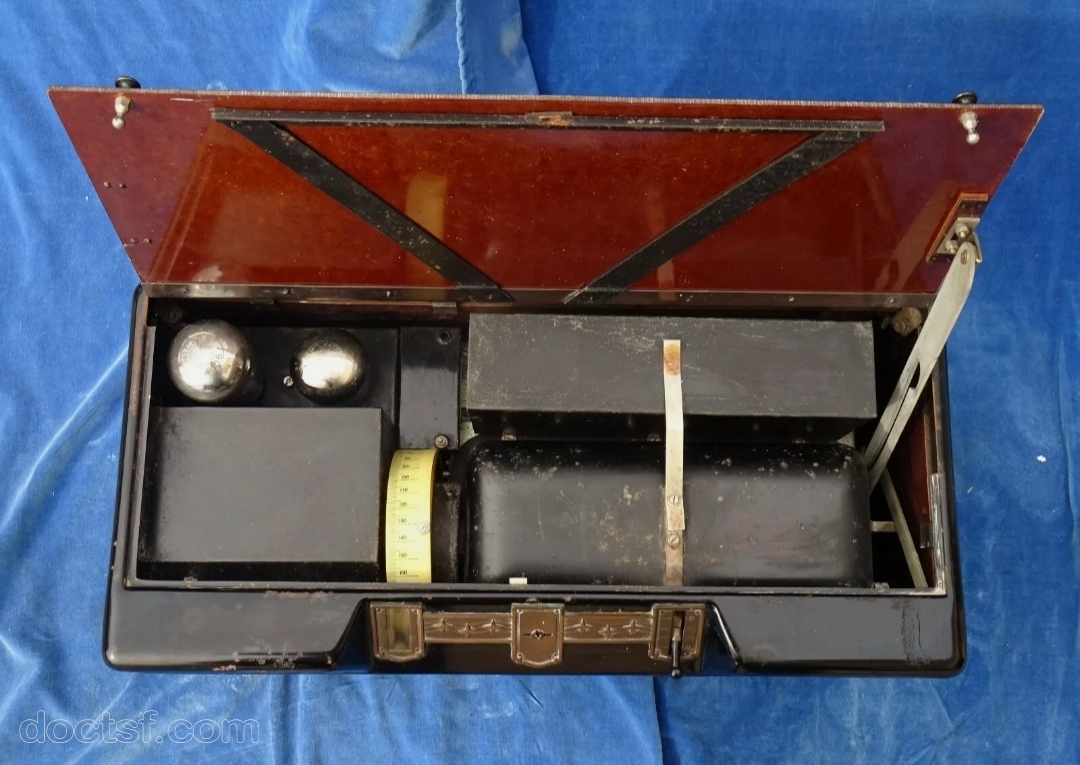

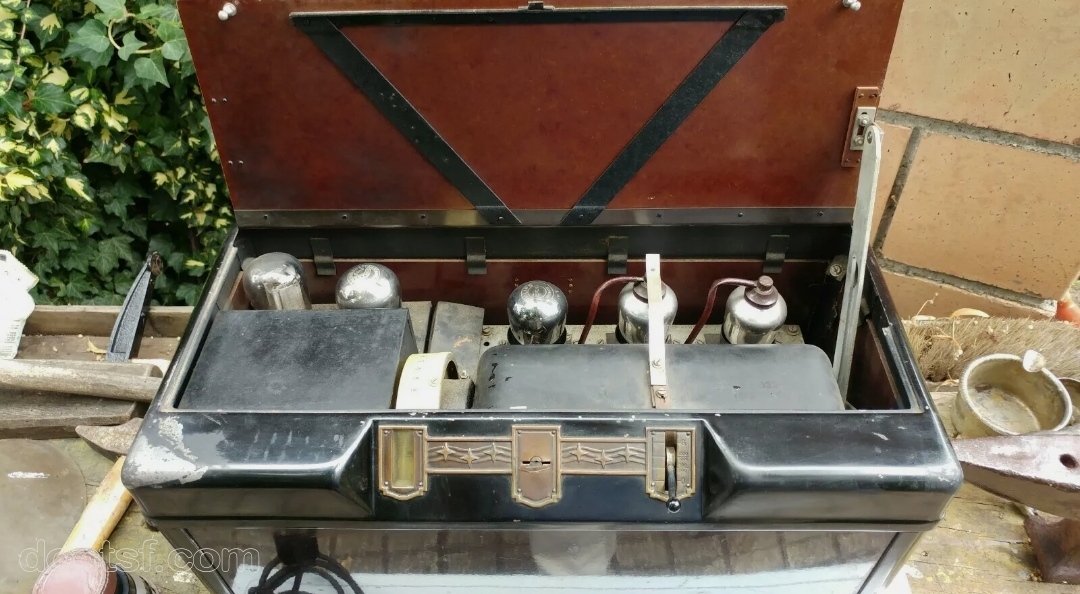

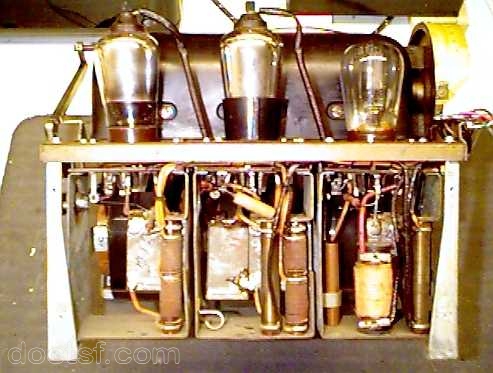

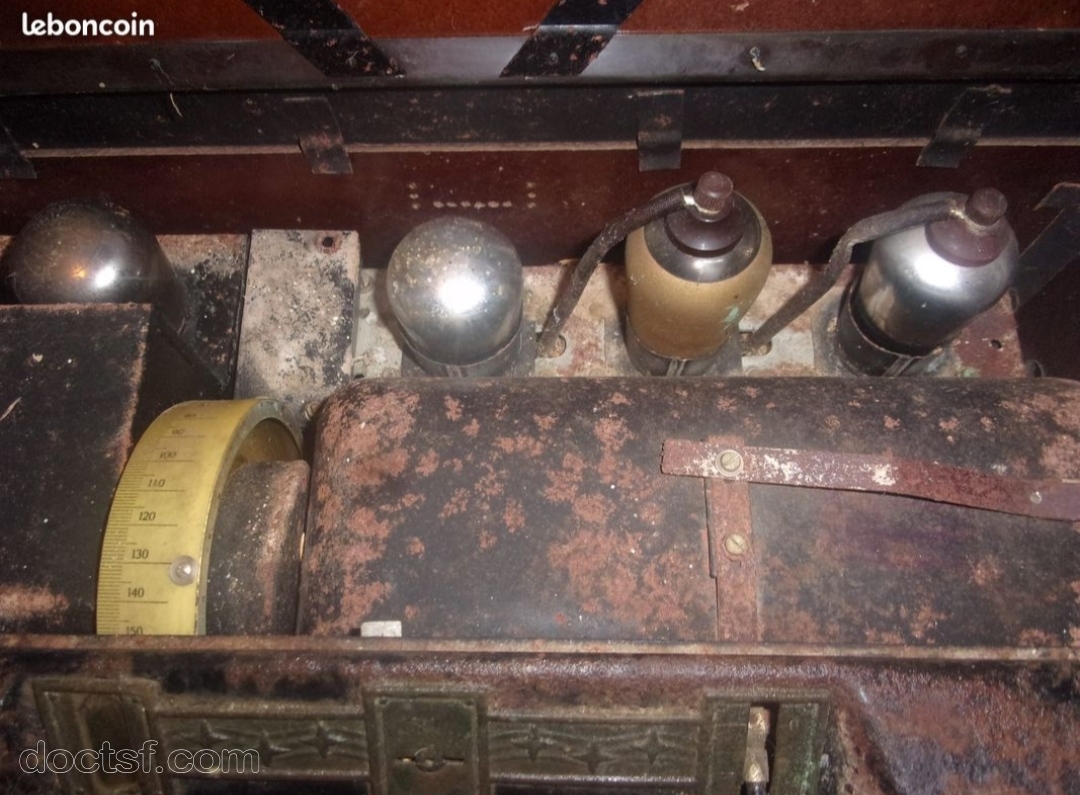

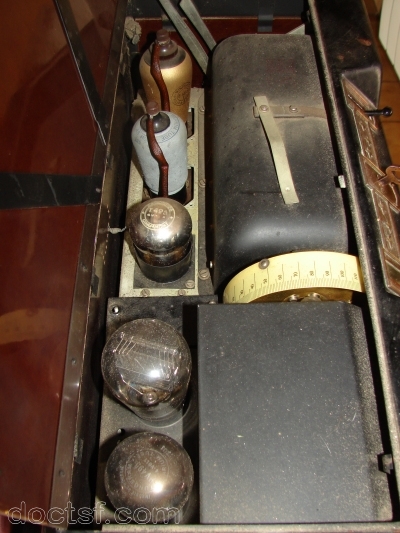

Jeu de lampes 1 : E442, E442, E415, C443, 506 (Jeu de lampes original selon documentation de service.)
Jeu de lampes 2 : E442, E442, E424, C453, 506 (Ne correspond pas au jeu de lampes original)

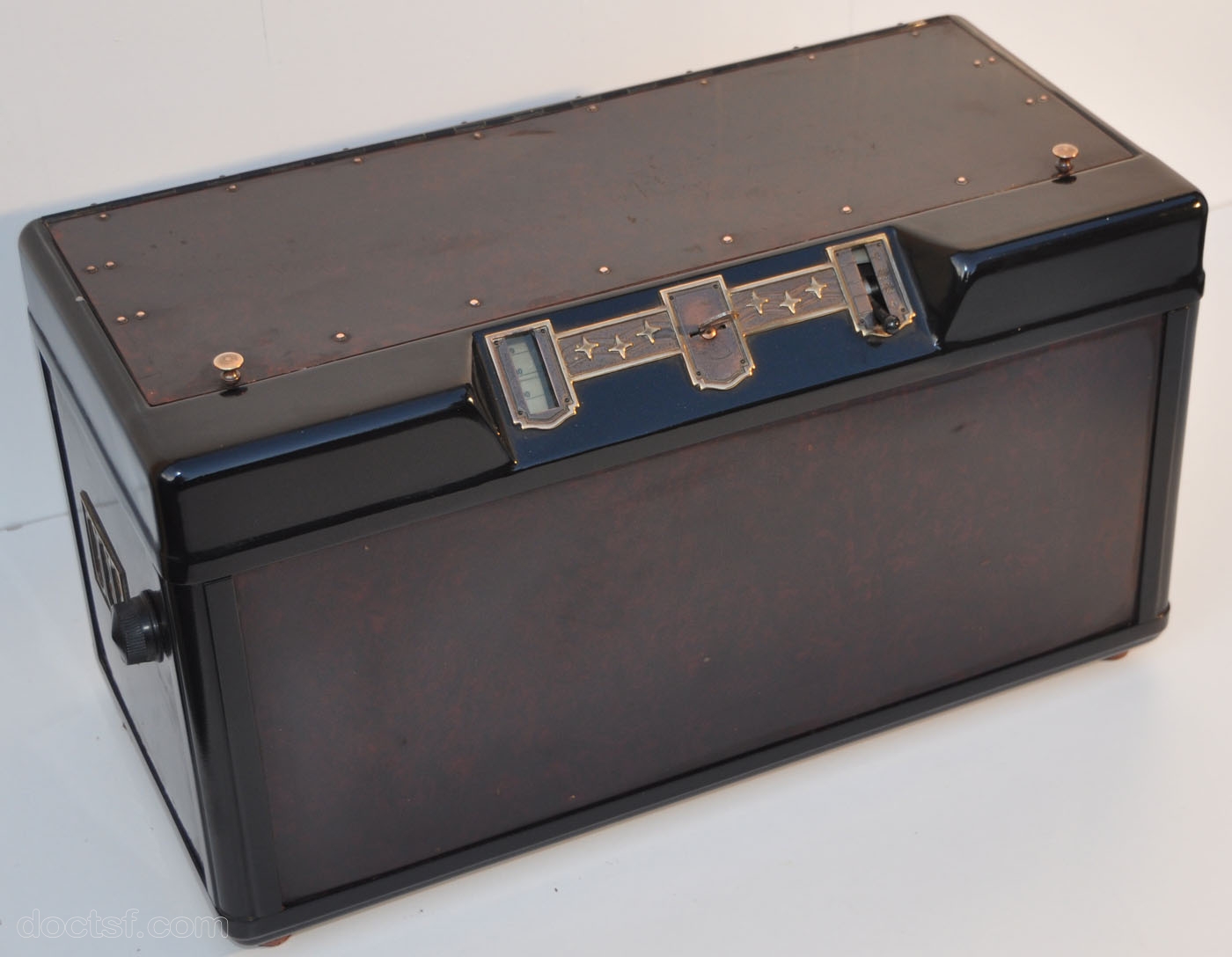

Forme : Horizontal ( Boîte à outils, cerceuil )
Type de montage : Amplification directe
2 gammes : GO PO - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 550     H: 290     P: 240 (mm)     Poids : 21 kg
Cadran : arc de cercle
Boutons : 2
Alimentation : Secteur alternatif 103 à 253 V en trois versions
Matière : Plastique Vanhérite acajou
Haut-parleur : pas de haut-parleur

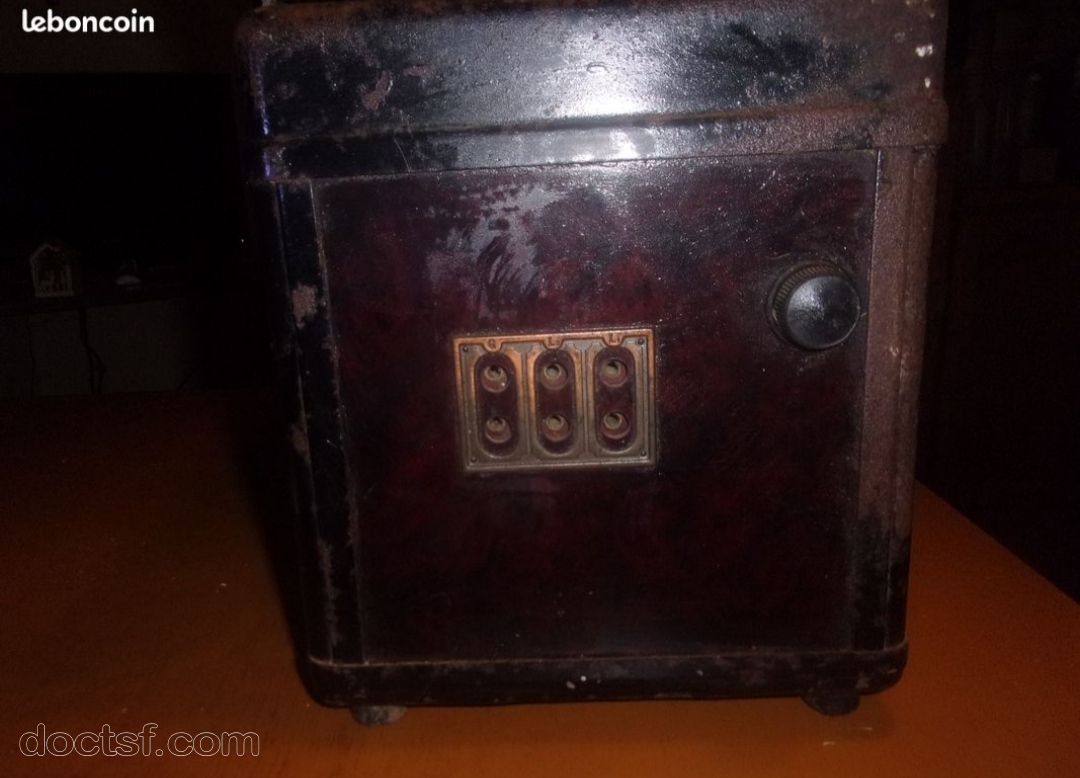

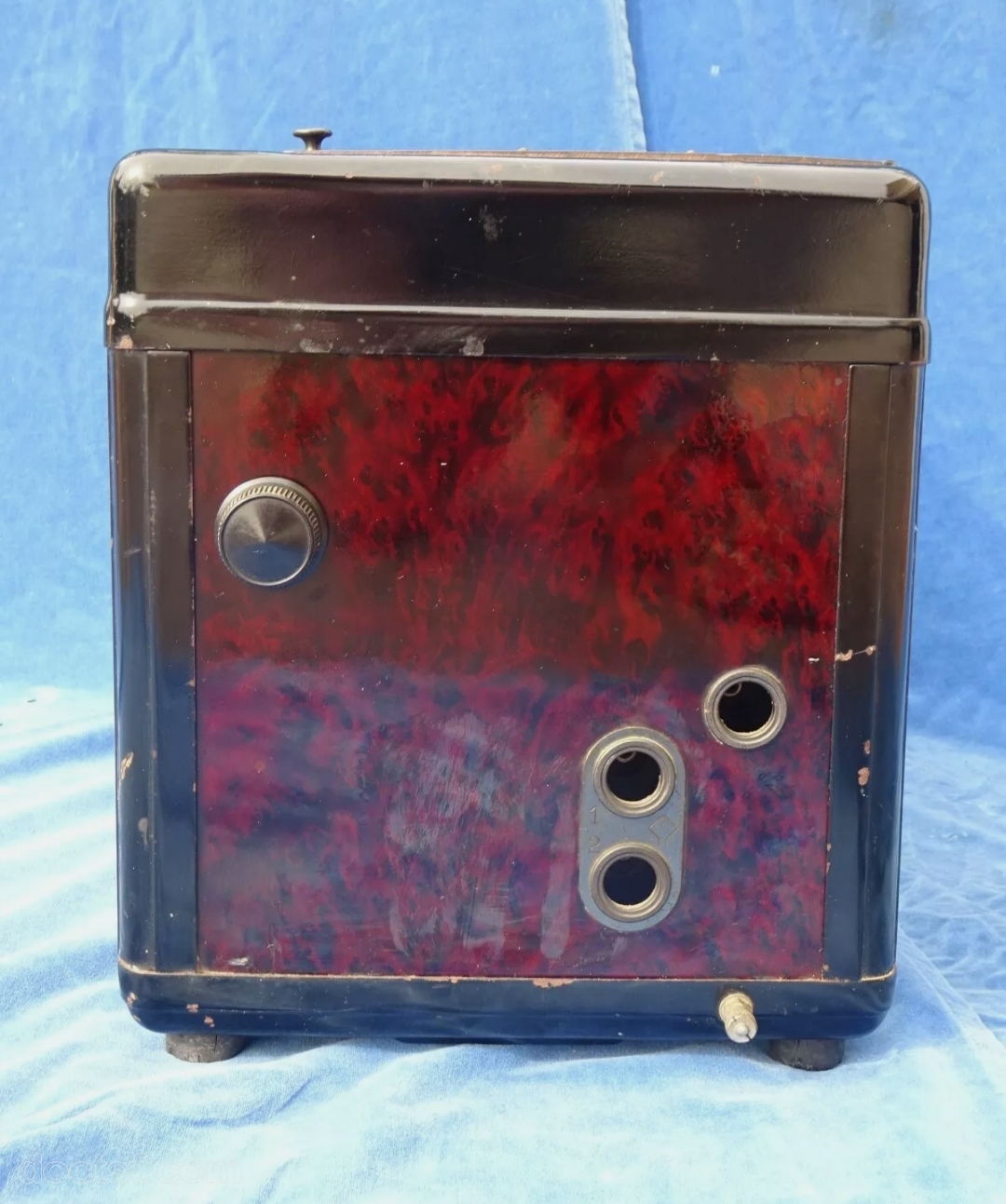

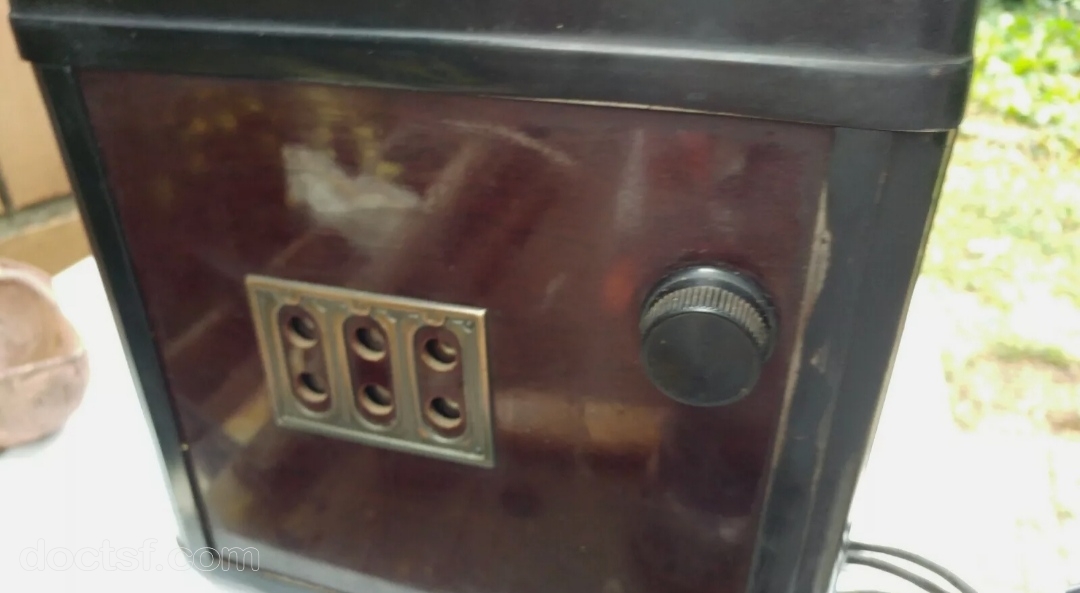

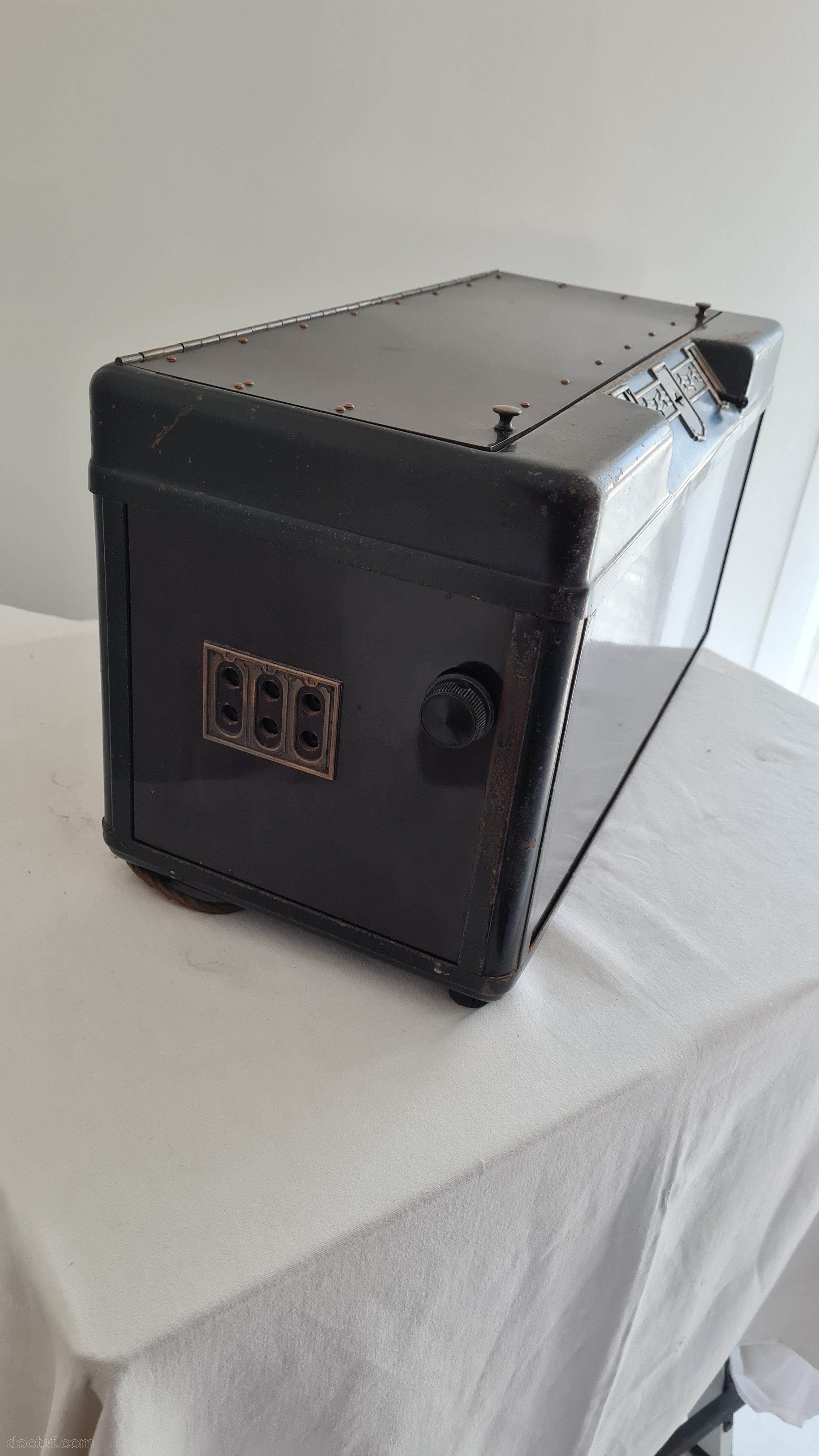

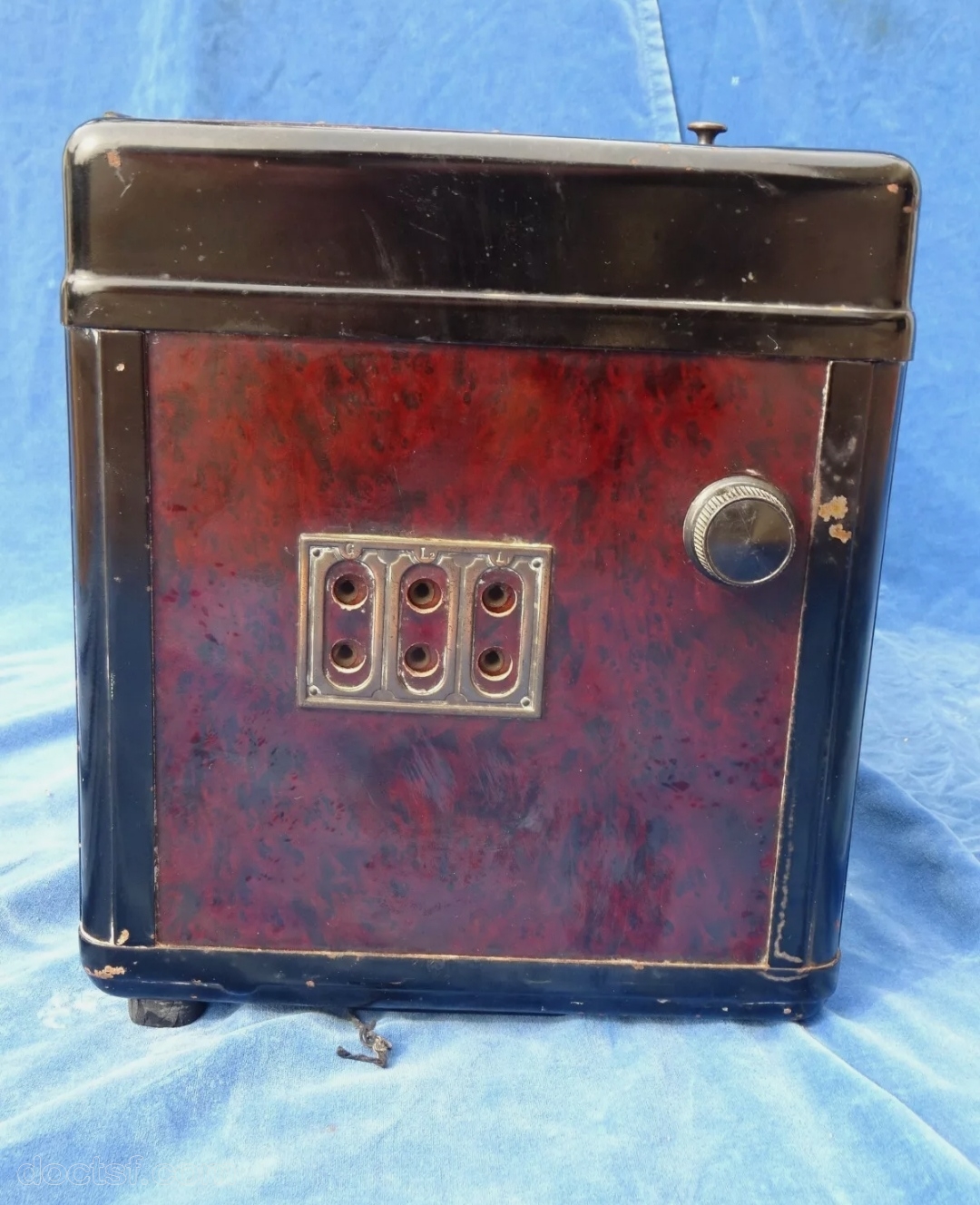

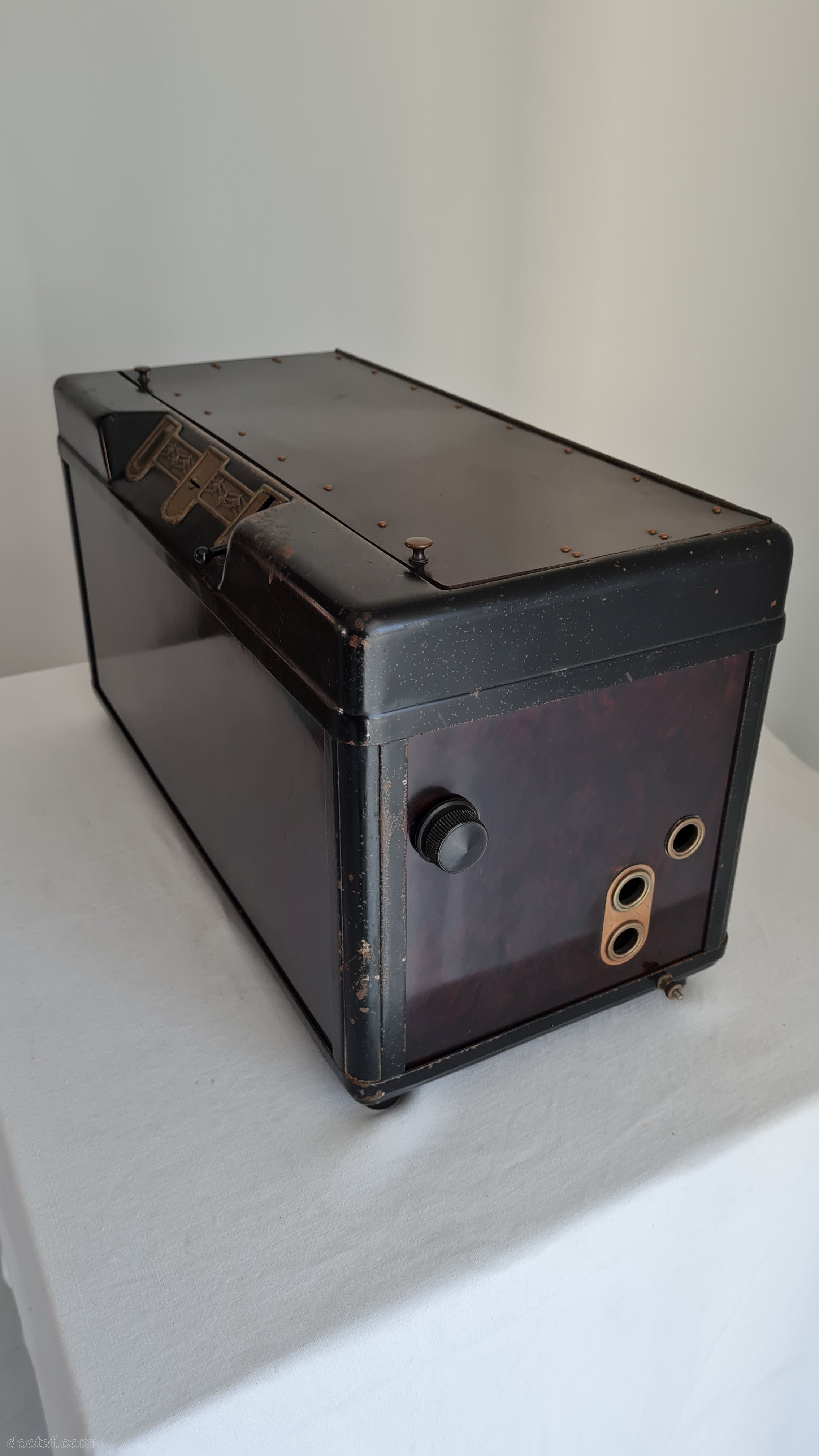

Prises : antenne, cadre, pick-up, 2 x HP

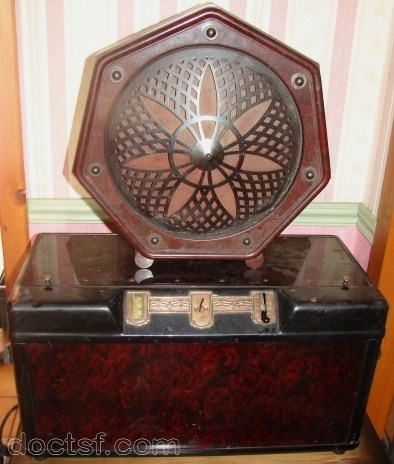

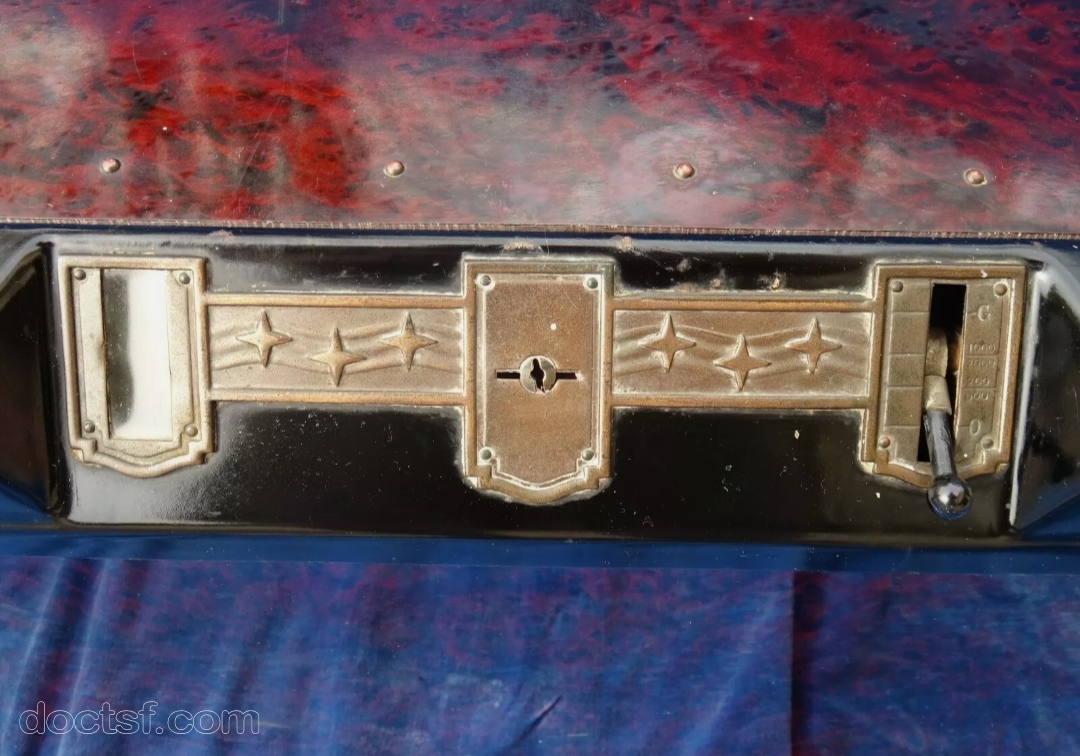

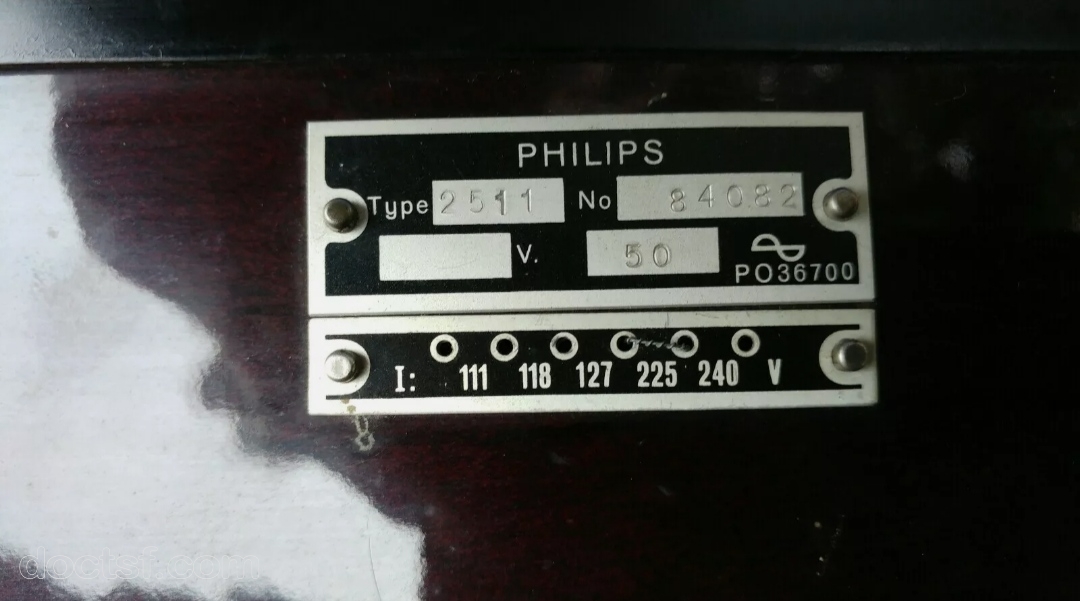

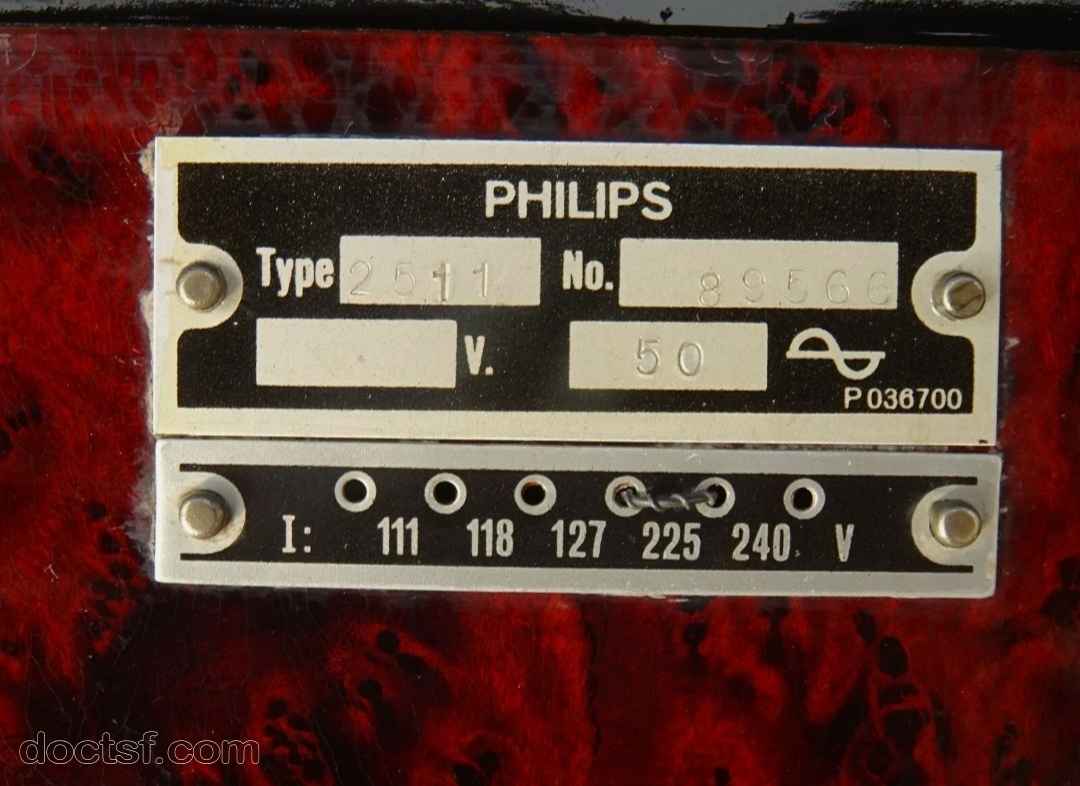

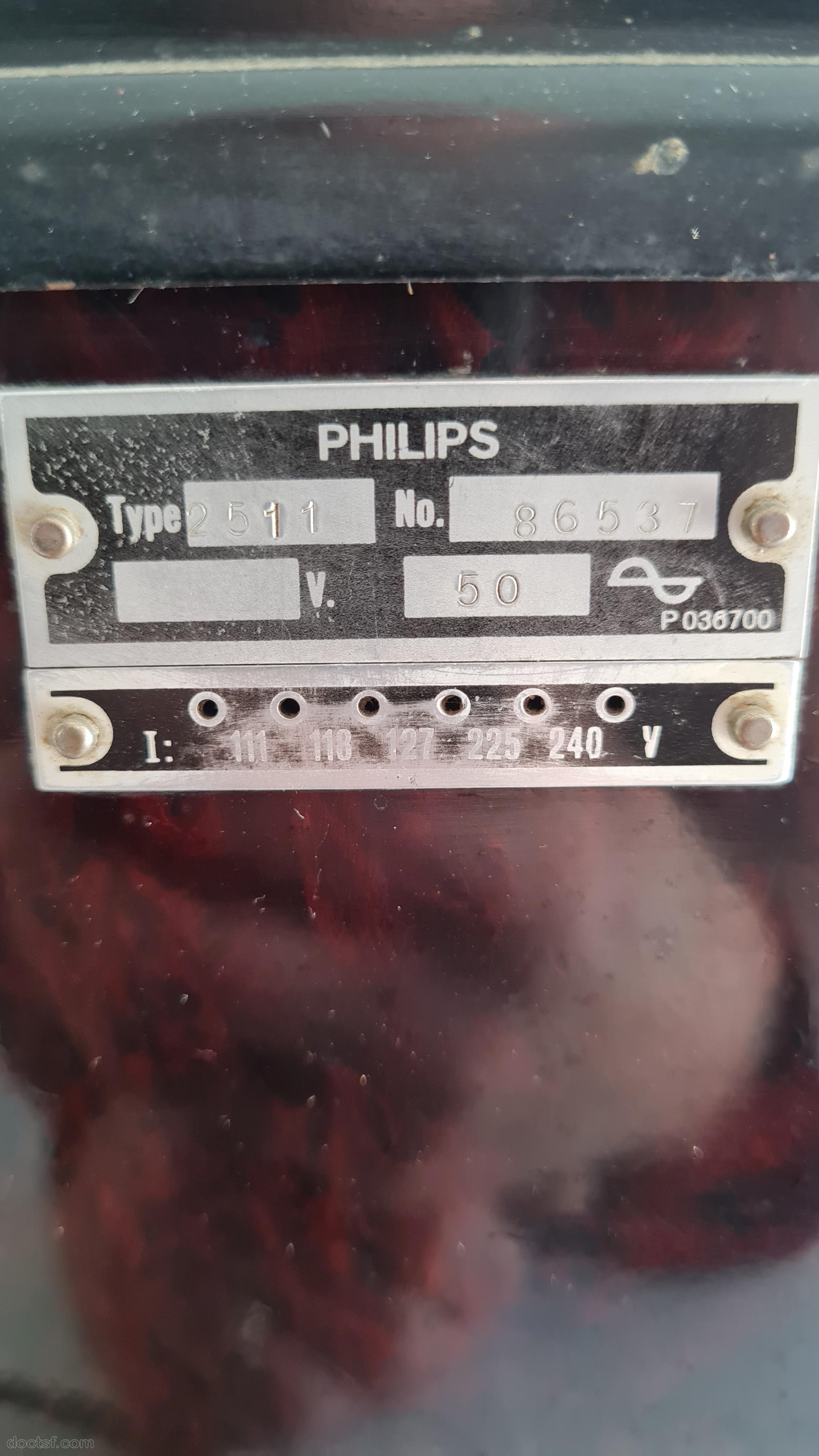

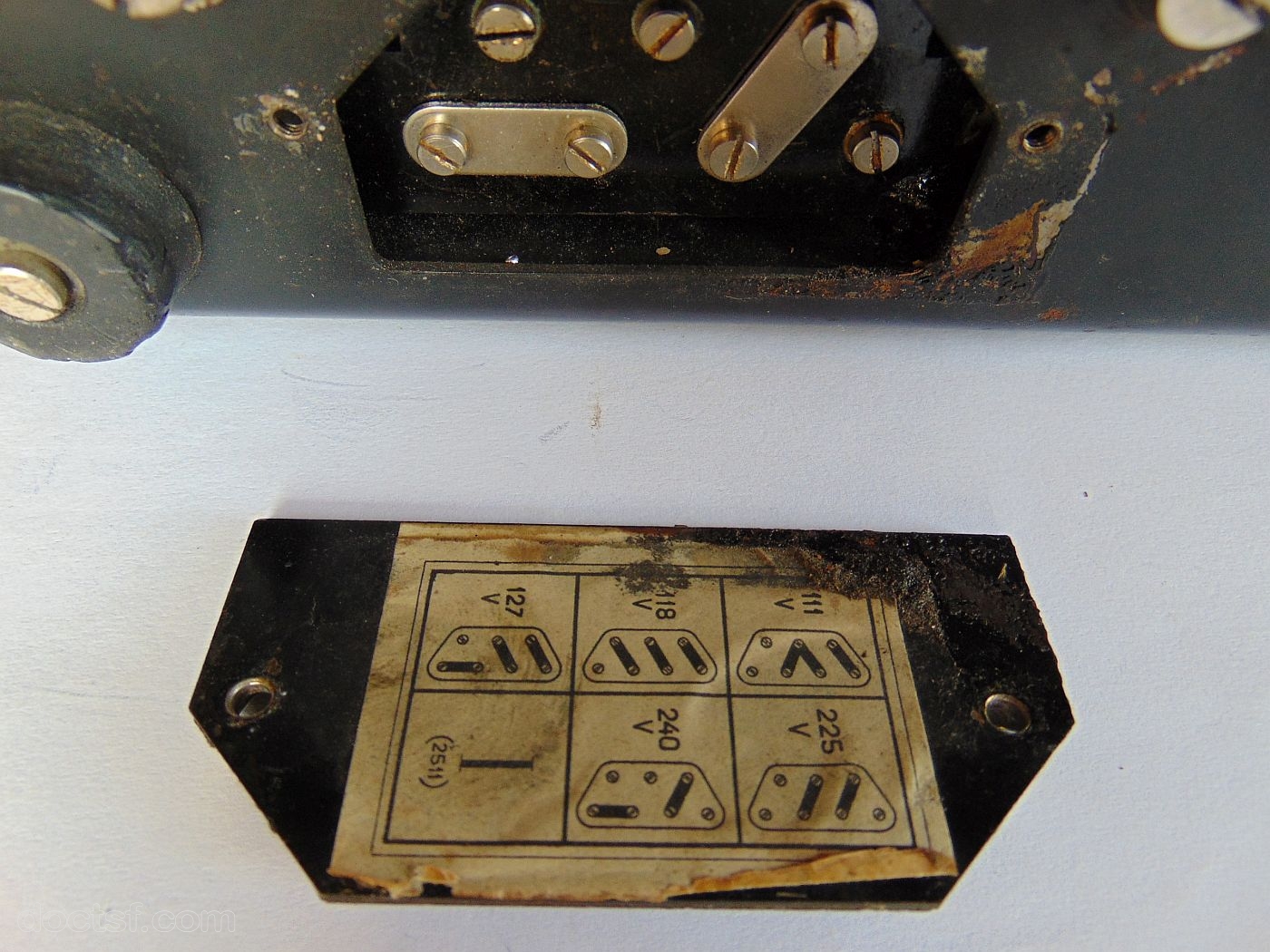

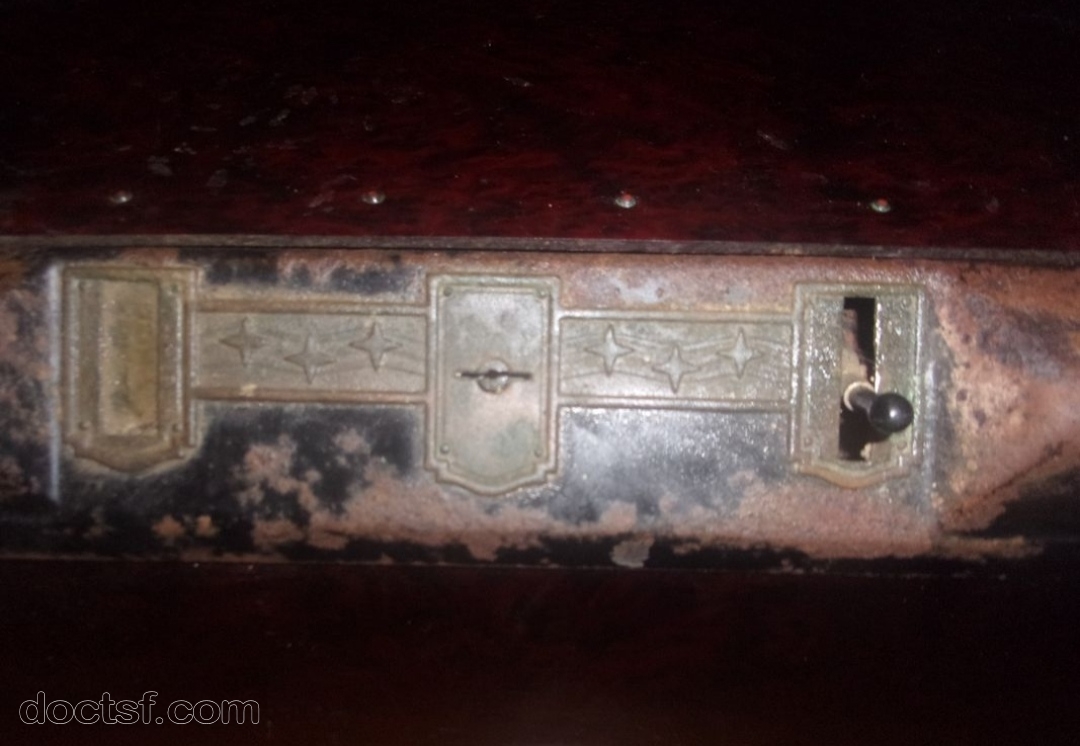

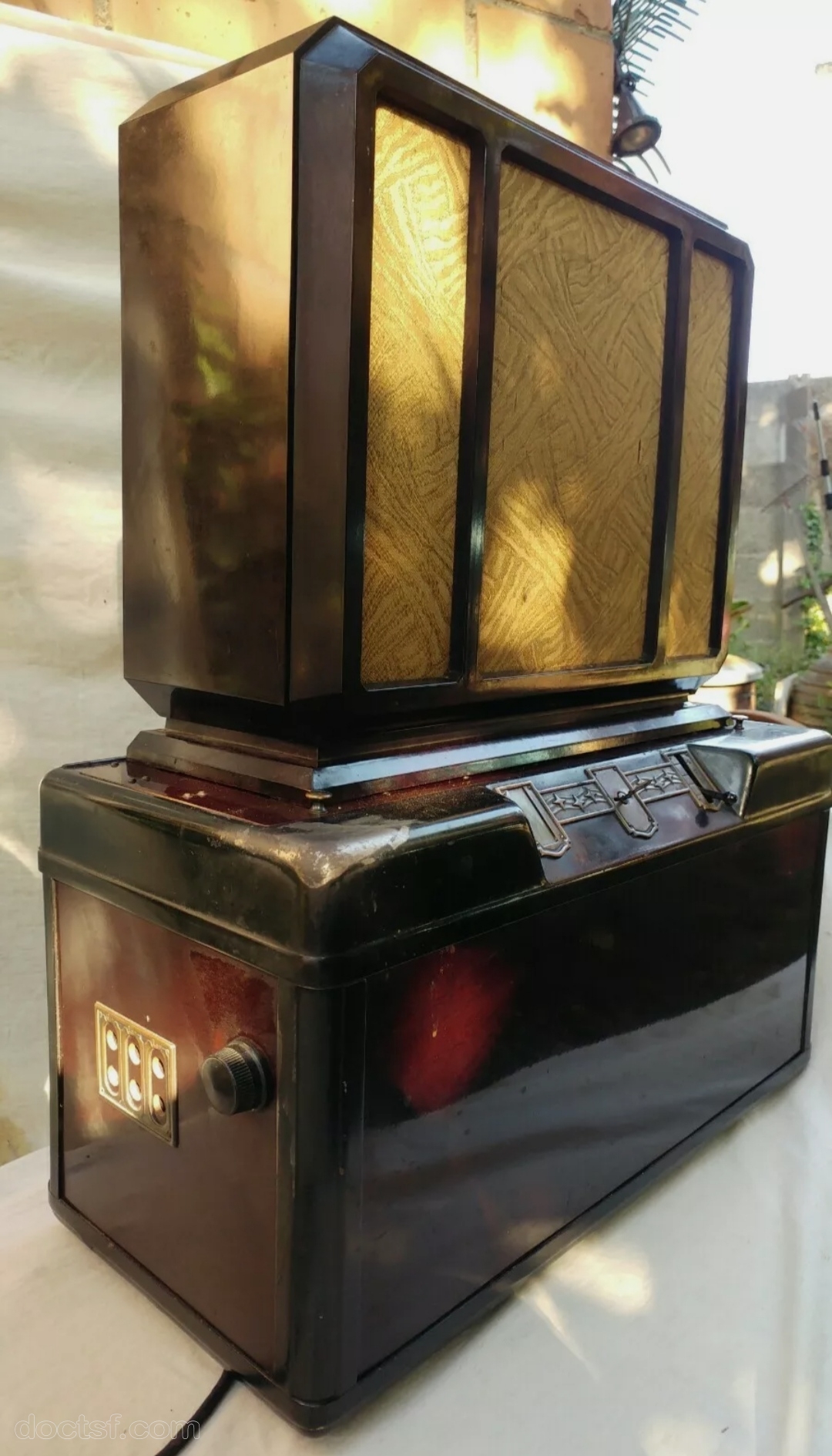

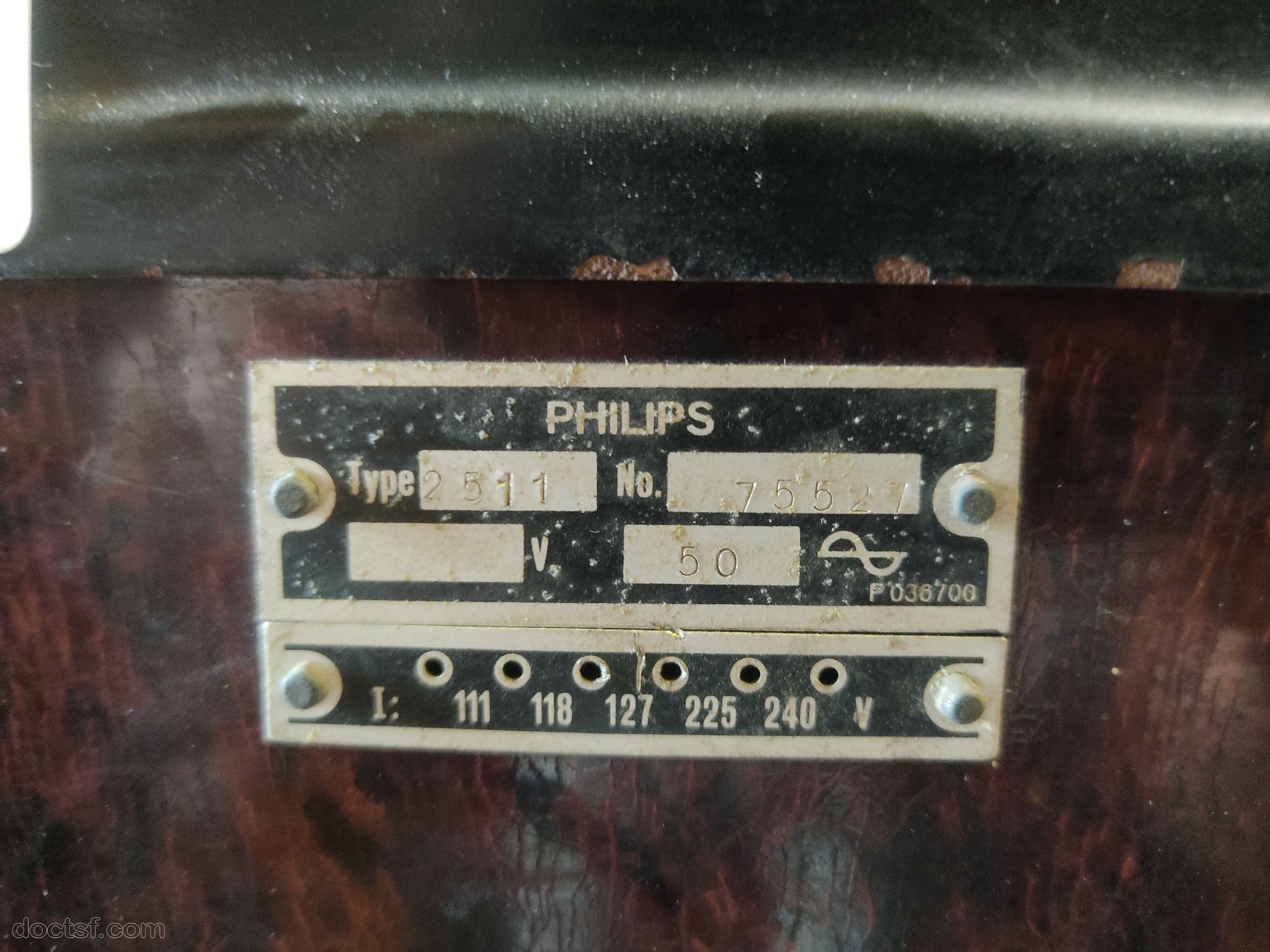

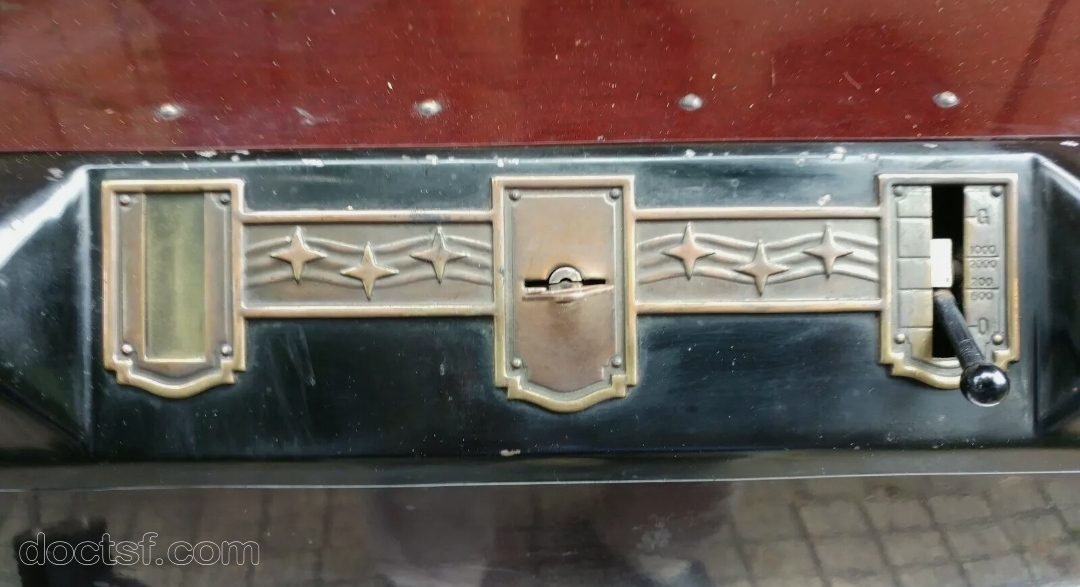

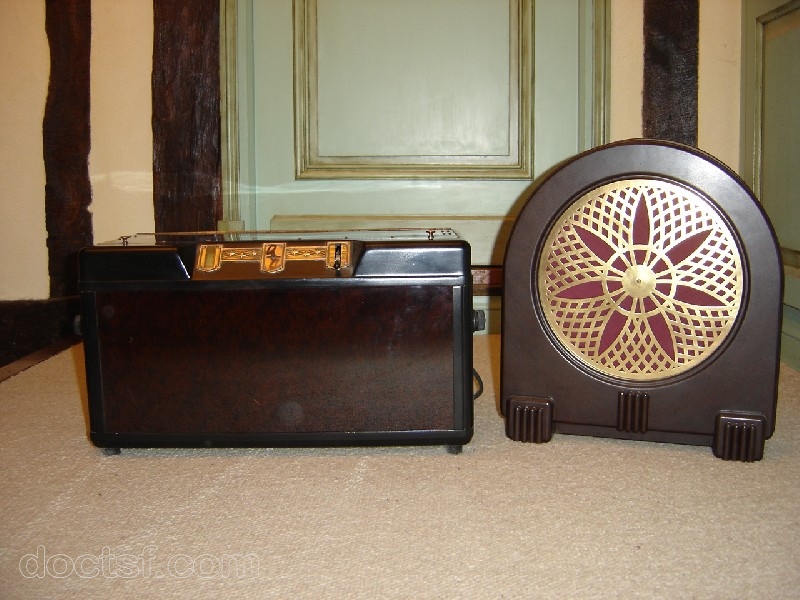

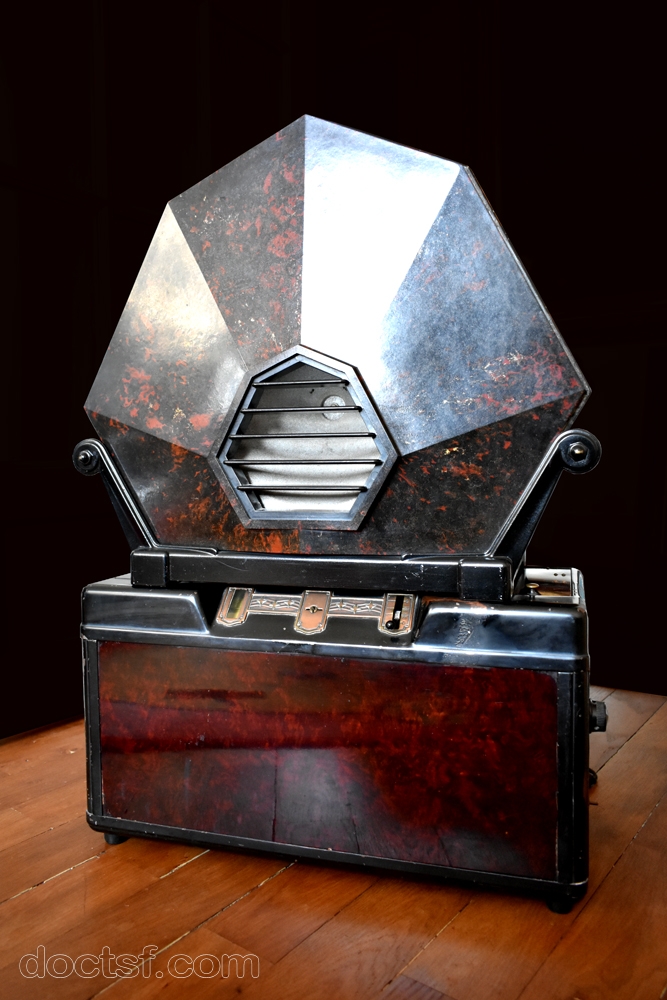

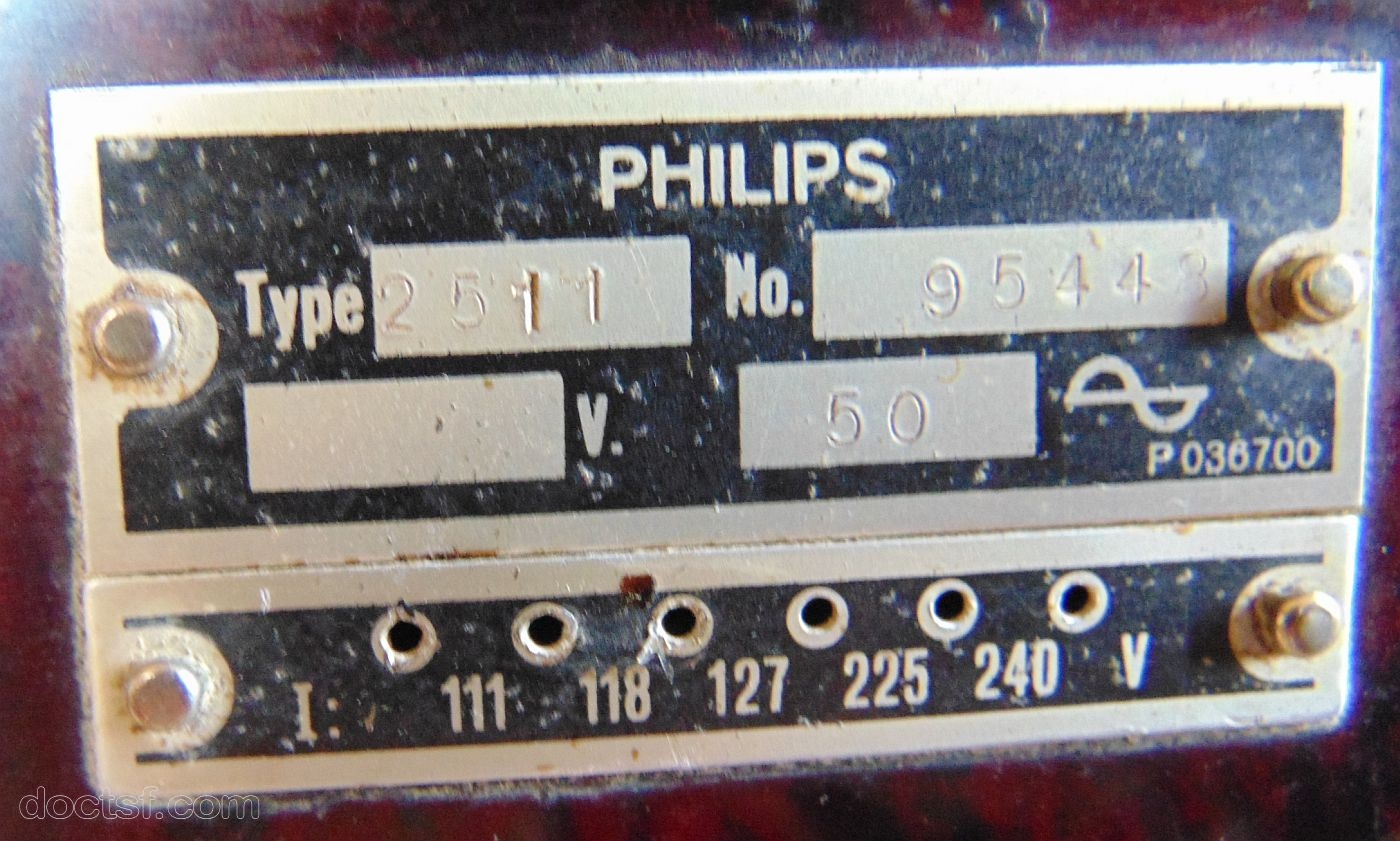

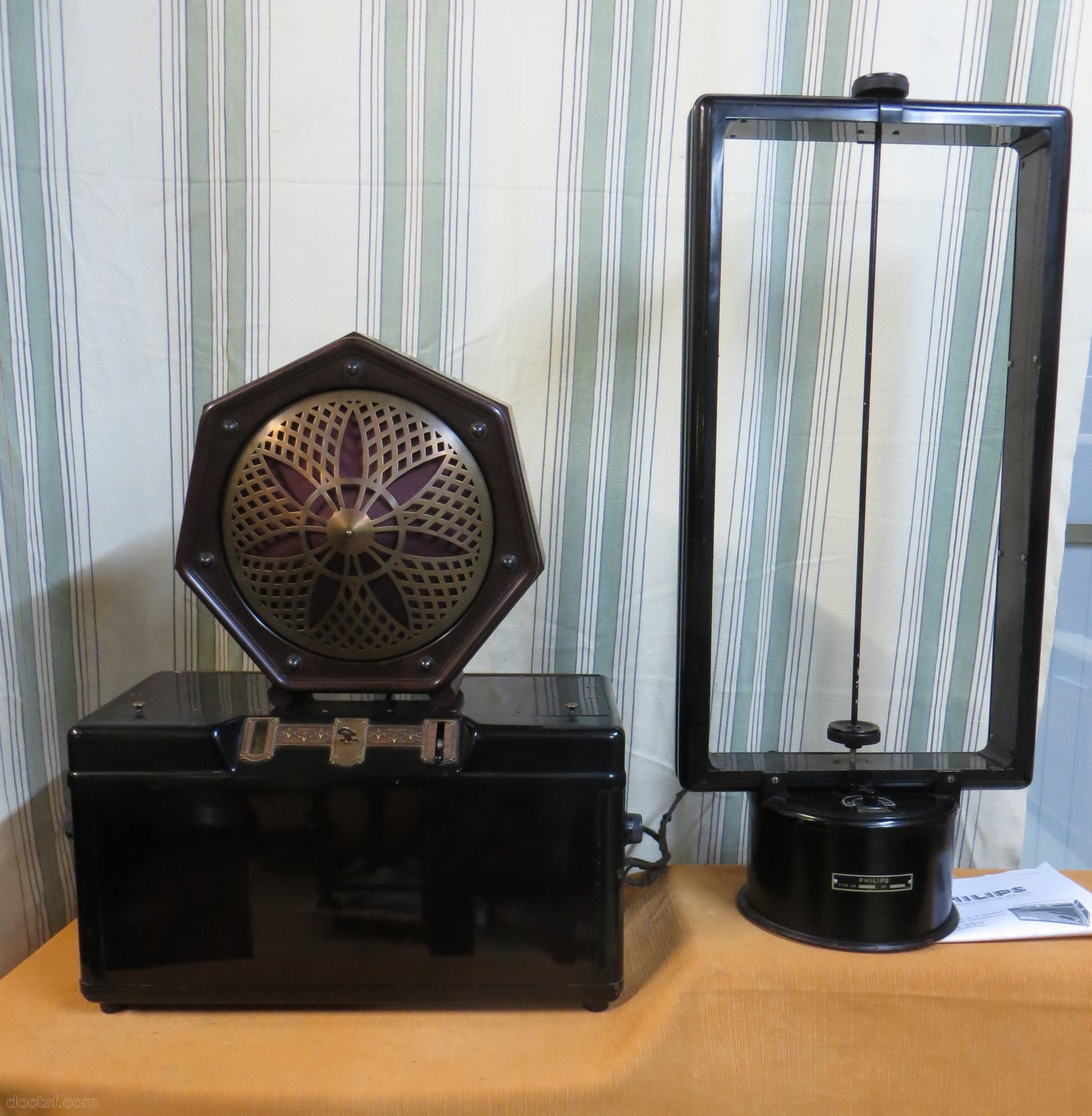

Commentaires : Les appareils dont le n° de série est inférieur à 60.000 sont équipés d'un transformateur secteur mono tension. Les appareils dont le n° de série est supérieur à 60'000 (type b) sont équipés pour le cadre blindé Philips 4104 et d'un transformateur secteur multi-tension. Ce poste constitue la base de la famille. Voir la discussion à ce sujet. Une tige de commutation OL/OM, pick-up & arrêt. Clef de verrouillage. 2511-b (au-dessus de 60.000), transfo d'alimentation alternatif en trois versions. I = 111-118-127-225 et 240 V, II = 196-210-225-240 et 253 V, III = 103-135-143-155 et 225 V. Pouvait s'utiliser avec le haut-parleur 2011 (fiche 50510). Accessoires prévus: Filtre 4006 (fiche 69938), 4068 (adaptateur ampli BF 2760 pour 2511), meuble HP 2088 (avec moteur ?), équipement phono 4040, tête phono 4005. sureté d'antenne 4382, antenne cadre 4104. Le Philector 4180 (1931) pouvait aussi être utilisé pour accroître la sélectivité. Voir sa boîte de lampes de rechange R 11 (fiche 78497). Modèle T2511 pour les appareils commercialisés en Tchécoslovaquie (aujourd'hui Tchéquie et Slovaquie).

[Les liens entre fiches sont temporairement désactivés]

Élément utilisé par Philips 2011
Utilise l'élément Philips 2088
Utilise l'élément Philips 2571
Utilise l'élément Philips 4006
Utilise l'élément Philips Boîte R 11
Voir aussi : Philips 2601


6 schémas ou documents techniques (notices) disponibles pour le modèle 2511 Philips ! Voir ci-contre pour télécharger gratuitement
Dans la collection de Lix_Patrice, Devaux_Pierre, Baret_Francois, Couque_Marc, Pistore Gino, delannoy_paul, CHERDO, Garric12, Nathie42, bakelite, S3b, Alfred_31, Francisco
