Philips - 2044 HP

Fiche 90580

Identité

Marque : Philips

Philips

Modèle : 2044

Année : 1926-1933

Caractéristiques
Fonctions : HP - caractéristiques tirées de : https://www.doctsf.com -

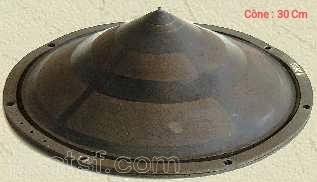

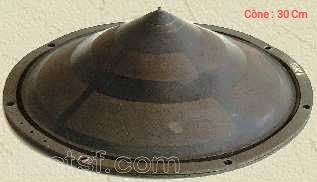

Commentaires : Ce haut-parleur électromagnétique 2044 a été conçu en 1926, ce qui en fait le premier haut-parleur Philips. Un cône de 30 cm est utilisé, on retrouve entre autres ce haut-parleur électromagnétique dans les diffuseurs type 2003, 2018 ou 2019. Le cône est en papier et possède un bord en feutre collé, monté entre deux anneaux en carton. Les pièces polaires de 3 mm de large sont montées sur un aimant contenant une forte concentration de cobalt en forme de fer à cheval (aimant mis au point en 1917 par le scientifique Japonais Honda). La "petite armature" fait 1,2 mm d'épais. La bobine de 2'000 ohms est souvent équipé d'une prise intermédiaire, un commutateur "olivette" permet la sélection d'une partie seulement du bobinage et de ce fait d'une impédance plus faible de 500 ou 1 500 ohms. Le diamètre du fil de cuivre de la bobine est de 0,05 mm. Ce haut-parleur 2044 pouvait aussi être doté d'un cône compact de 20 cm (première version, le tout premier modèle de la marque). Il était monté dans le diffuseur Philips 2002. Le cône compact de cette version n'est pas encore imprégné, il est donc assez fragile. Le haut-parleur 2044 a été produit jusqu'en 1933. Son numéro de série est généralement gravé sur le contour en carton ou en métal. L'impédance de la bobine augmente fortement aux basses fréquences. À 300 Hz, on observe un pic de résonance de 16 dB. Le haut-parleur électromagnétique Philips modèle 2034 est identique au 2044, mais dit "renforcé". Texte inspiré et traduit de : https://www.hupse.eu/radio/speakers/2044.htm

Élément utilisé par Philips 2002 (Diffuseur électromagnétique)

Élément utilisé par Philips 2003 (Diffuseur électromagnétique)

Élément utilisé par Philips 2004 (Diffuseur électromagnétique)

Élément utilisé par Philips 2005 (Diffuseur électromagnétique)

Élément utilisé par Philips 2018 (Diffuseur électromagnétique)

Élément utilisé par Philips 2019 (Diffuseur électromagnétique)

Élément utilisé par Philips 2022 (Diffuseur électromagnétique)

Élément utilisé par Philips 2023 (Diffuseur électromagnétique)

Élément utilisé par Philips 2028 (Diffuseur électromagnétique)

Élément utilisé par Philips 2029 (Diffuseur électromagnétique)

Élément utilisé par Philips 2032 (Diffuseur électromagnétique)

Élément utilisé par Philips 2042 (Diffuseur électromagnétique)

Élément utilisé par Philips 2043 (Diffuseur électromagnétique)

Élément utilisé par Philips 960 AS (Diffuseur électromagnétique)

Voir aussi : Philips 2034
