- Fonctions
- Appareils de mesure
- Matière principale
- Plastique (dont bakélite)
- Couleurs
- Orange
- Forme de la caisse
- Horizontal
- Dimensions
- Largeur : 104 · Hauteur : 20 · Profondeur : 70 mm
- Poids
- 90g kg
- Source d'alimentation
- Pile
- Alimentation : commentaires
- 12V piles type MN21
- Equipement
- Semi-conducteurs
- Autres caractéristiques
- Cet appareil mesure les résistances, les condensateurs et les inductances. Fréquence de test : DC et AC : 1KHz, 15KHz et 200kHz.

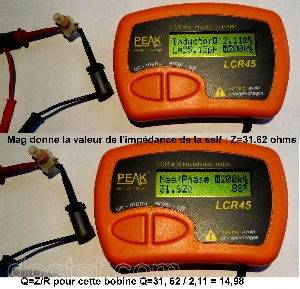

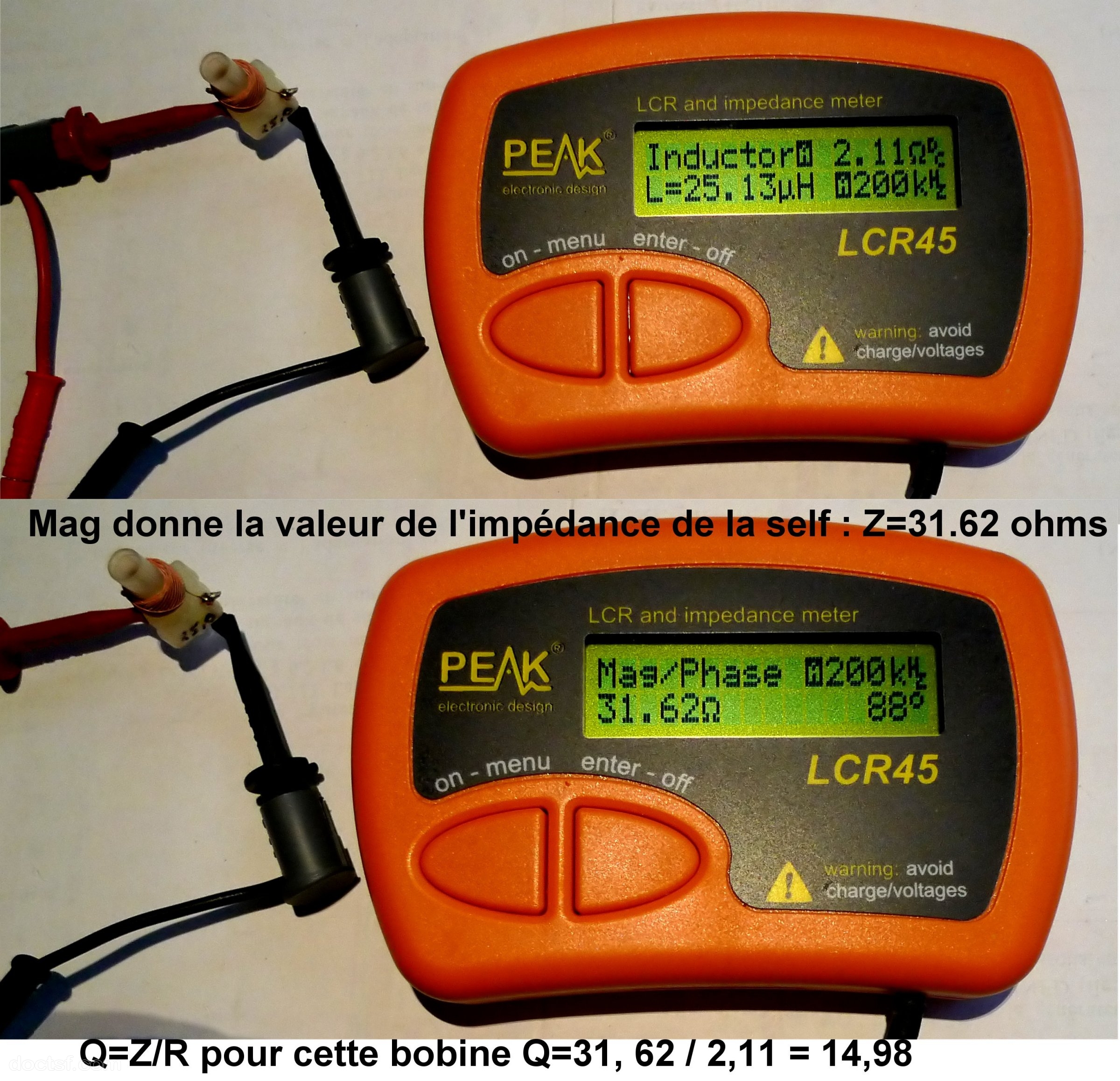

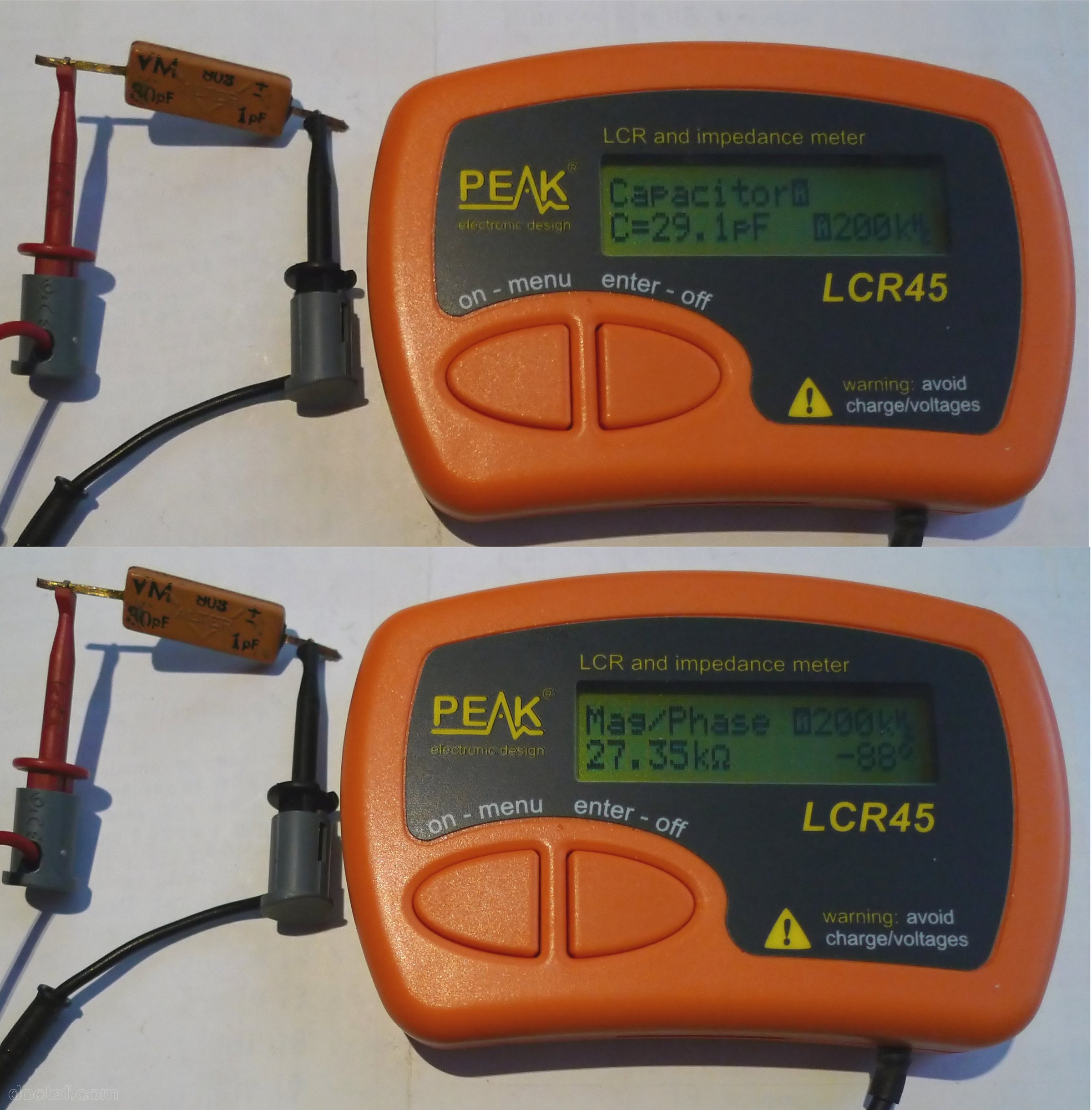

Mesure d'inductance : de 0.2µH à 10H en AC. Mesure de capacité : de 0.2pF à 10000µF, en AC et a partir de 7µF en DC. Mesure de résistance : de 0.2ohm à 2 Mohms, en DC. Mesure de l'impédance complexe, l'admittance complexe et l'amplitude et la phase de l'impédance (forme polaire). Mesures en continu avec fonction "hold". Idéal pour le réglage fin des composants. L'impédance Z en ohm des capa et des selfs est donnée par la valeur de la "magnitude". Le facteur Q est facile a calculer : Q=Z/R.
Voir le fichier Etude.pdf. - Prises
- 2 fils avec mini grip-fil
