Fiche 23787
Identité Proposez un logoMarque : Ondia
Ondia
Modèle : 115 (NOC)
Année : 1935
Caractéristiques
Fonctions : radio
Appareil à 6 lampes

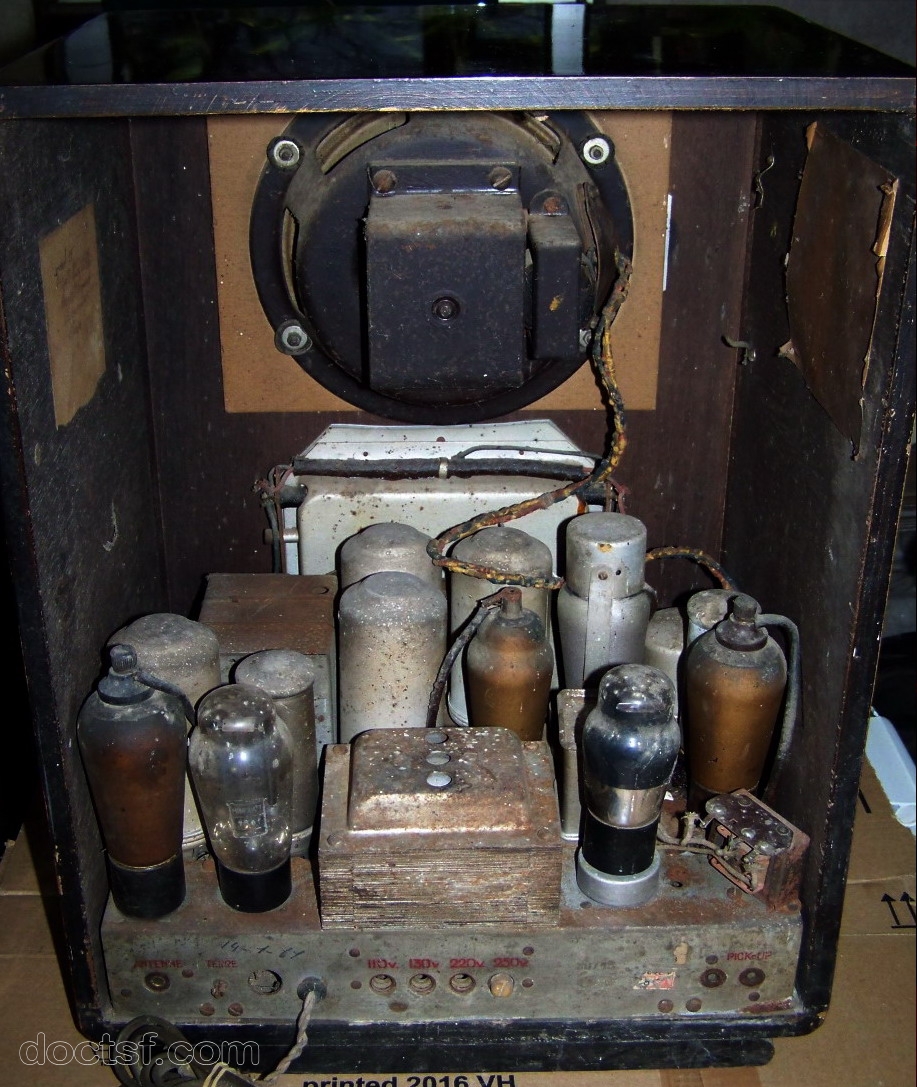

Jeu de lampes : AF2, AK1, AF2, AF2, E463, 1561 (Détection par Westector W6)

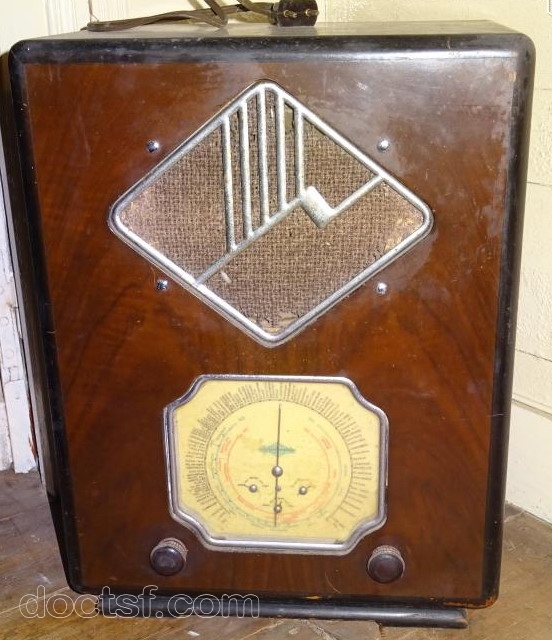

Forme : Vertical
3 gammes : GO PO OC  L'amplificatrice HF AF2 n'est pas utilisée en OC. - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 370     H: 480     P: 275 (mm)
Cadran : carré ou rect.
Boutons : 2

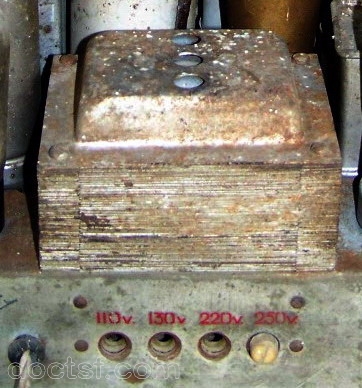

Alimentation : Secteur alternatif 110-240 V réglable par pion
Matière : Bois

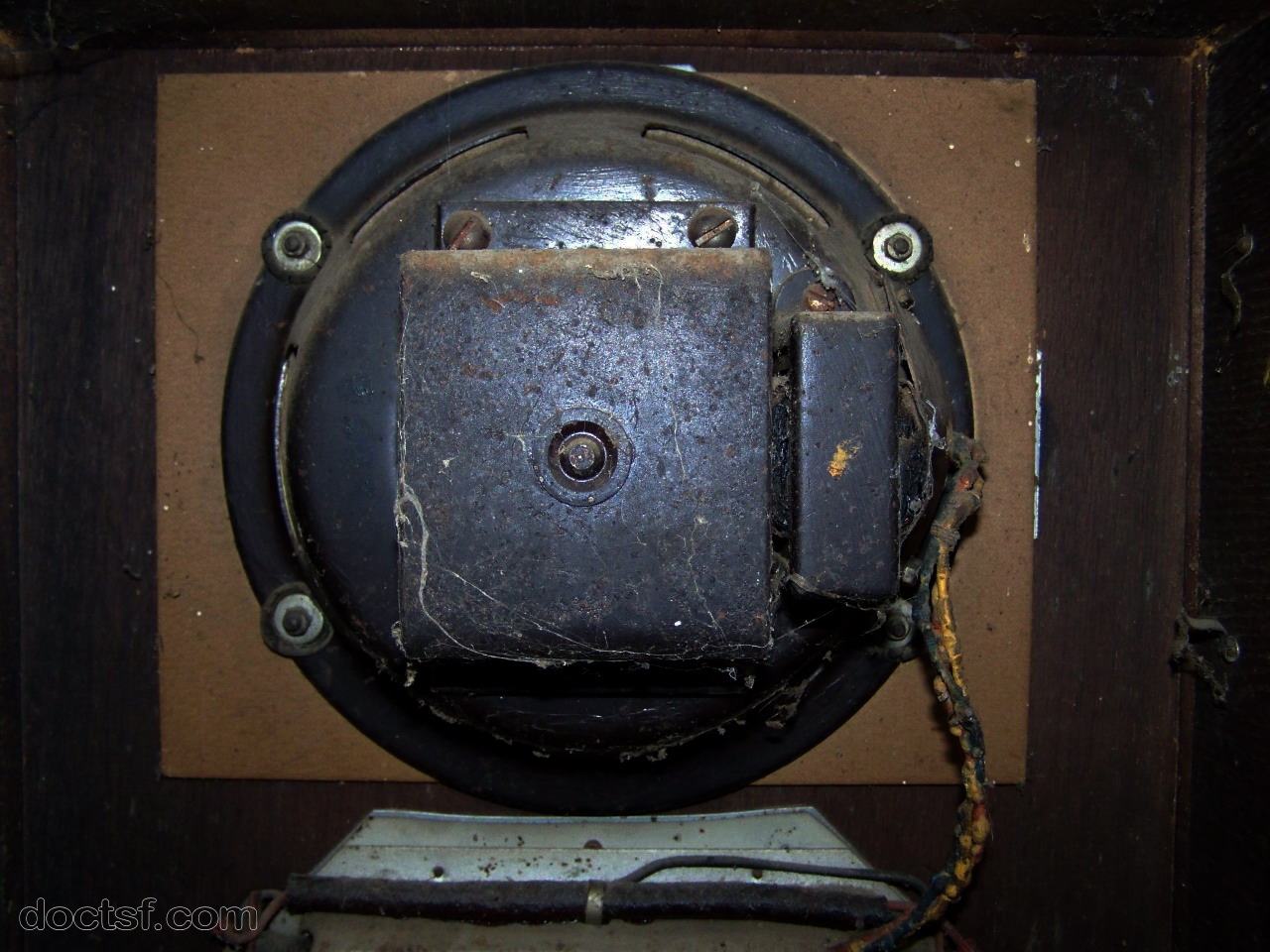

Haut-parleur : Électrodynamique 21 cm
Commentaires : Version identique au 115 mais avec diode Westector W6 à la place de l'AB1 / AB2. Une coquille d'imprimerie a fait disparaître le "1" central sur certaines éditions de la schémathèque 40, la AF2 mentionnée en BF sur le schéma est plutôt une E446 à pente fixe.


Même présentation que Ondia 120


3 schémas ou documents techniques (notices) disponibles pour le modèle 115 (NOC) Ondia ! Voir ci-contre pour télécharger gratuitement
Dans la collection de Baret_Francois, claude_du_27
