Oméga - Oréga - Atlas (bloc HF) radio

Fiche 36069

Identité

Marque : Oméga - Oréga

Oméga - Oréga

Modèle : Atlas (bloc HF)

Année : 1951

Caractéristiques
Fonctions : radio
Appareil à 5 lampes équipé d'un oeil magique

Jeu de lampes 1 : 6BA6, 6BE6, 6BA6, 6AT6, EM4 (série A)
Jeu de lampes 2 : EF41, ECH42, EF41, EBC41, EM4 (série B)
Jeu de lampes 3 : 6BA6, 6BE6, 6BA6, 6AV6, EM34
Jeu de lampes 4 : EF42, ECH42, EF42, EBC41, EM34
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 455 kHz
9 gammes : GO PO 7 × OC autre version: export (GO remplacée par marine) - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 494 H: 163 P: 103 (mm)

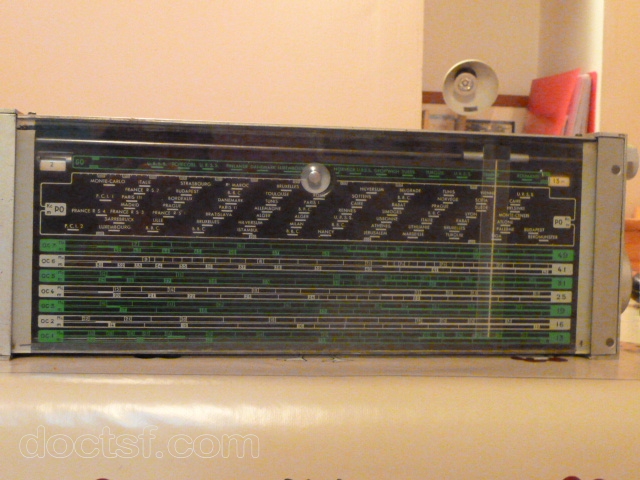

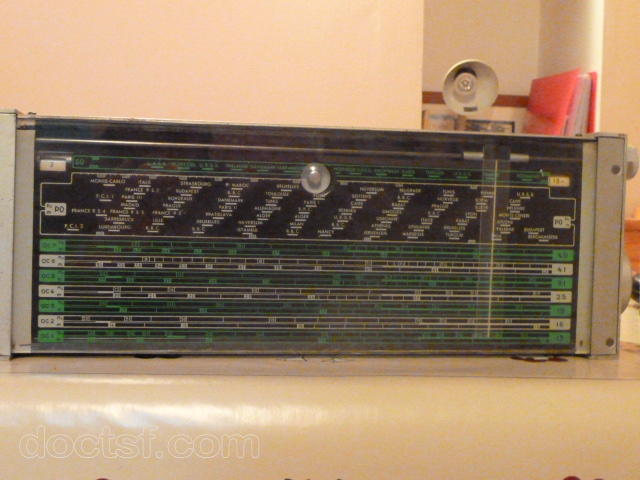

Cadran : carré ou rect.
Boutons : 4
Alimentation : Autres sources d'alimentation 6,3 V alternatif et 250 V continu
Matière : Métal
Couleurs : acier zingué
Prises : A/T, connecteur pour ampli/alim
Commentaires : 2 jeux de tubes: rimlock et miniature 7 broches, il était proposé pour chaque version un ensemble alimentation et ampli push-pull. 7 gammes OC de 6 à 30 MHz sans trou. Version export sans GO (remplacée par marine de 1,6 à 5 MHz).

2 schémas ou documents techniques (notices) disponibles pour le modèle Atlas (bloc HF) Oméga - Oréga ! Voir ci-contre pour télécharger gratuitement

Dans la collection de marceljack, Sicoire
