Fiche
70264
Identité
Marque :
Olivetti
Olivetti
Modèle :
Alimentation BT
Année :
1970?
Caractéristiques
Fonctions :
alimentation
8 semi-conducteurs
: Quatre diodes : deux 1N3493, P100, Zener 5.3V, quatre BJT : 2N3053, trois 2N3055
- caractéristiques tirées de : https://www.doctsf.com -
Entrée :
220V
Prises :
2 socles de 4mm
Commentaires :
Olivetti alim BT classique, régulation série. Dimensions : H=243, l=168, P=150 mm, masse : 6,300Kg. Ajustable de 6.2Vdc à 17.5Vdc. 4Adc max. Ronflette : Ajustée à 13.8Vdc sur charge 1A : 7mVpp. Protection par fusible 4AT. Elle est utilisée pour alimenter les E.R mobiles et les autoradios.
Dans la collection de f17439
Signaler un contenu erroné ou une anomalie

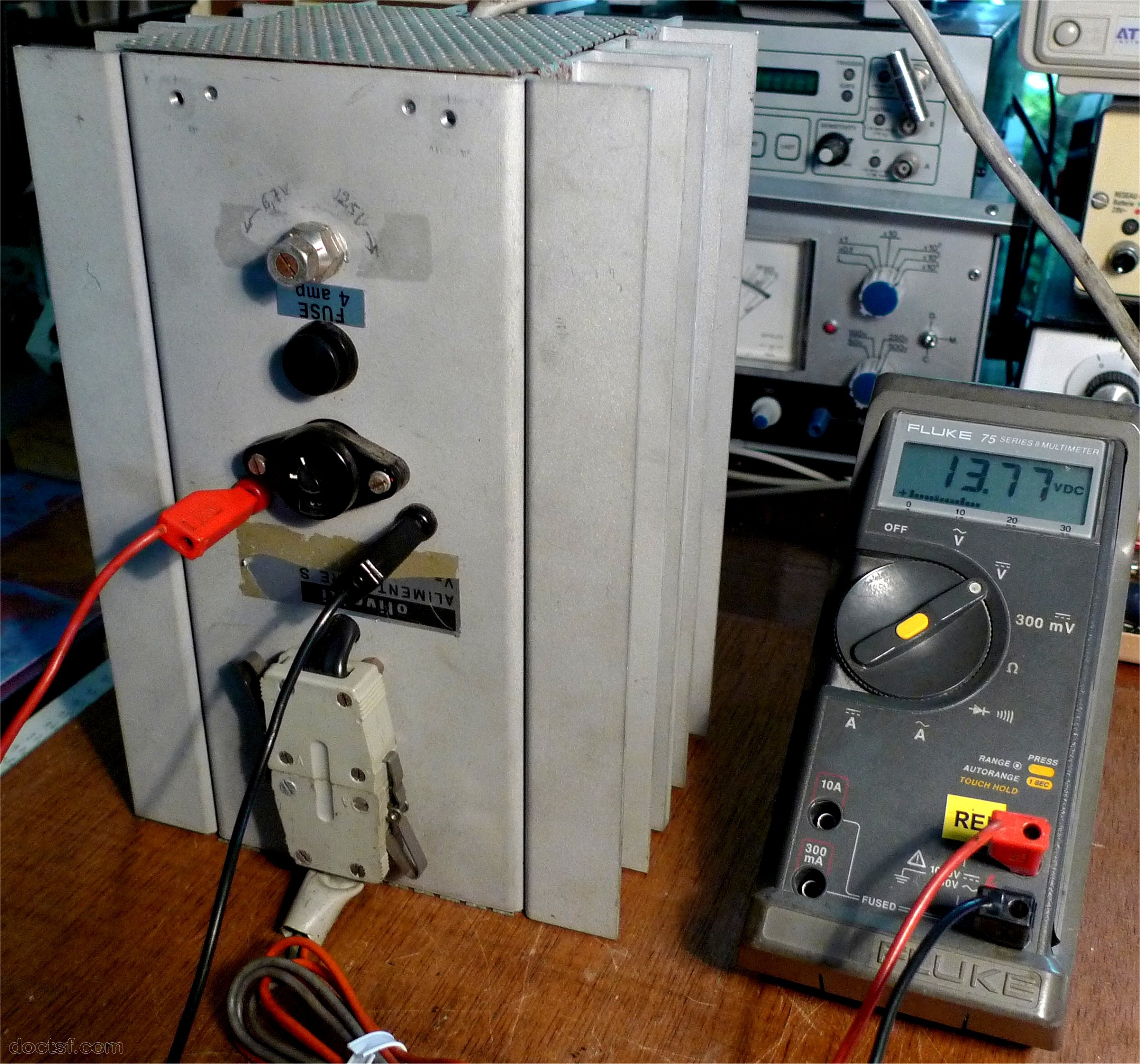

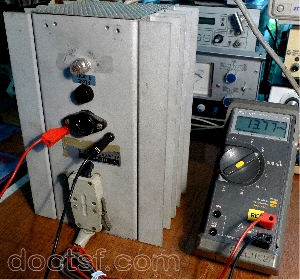

Olivetti - Alimentation BT
Illustration 5
Collection F17439
Origine : f17439
Olivetti - Alimentation BT
Illustration 1
Collection F17439
Origine : f17439

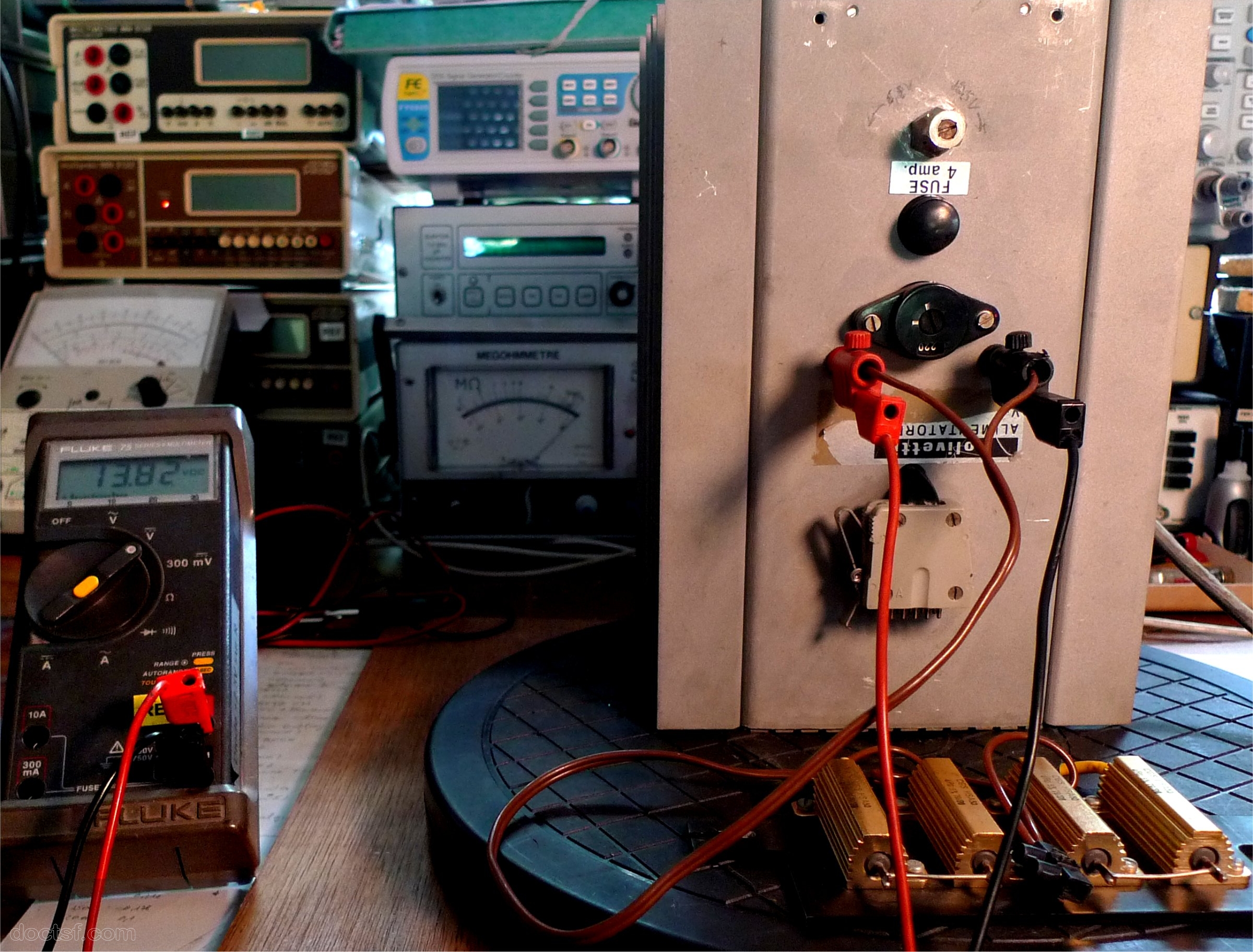

Commentaire : Ajustée à 13.8Vdc, sur charge 1A.
Olivetti - Alimentation BT
Illustration 2
Collection F17439
Origine : f17439

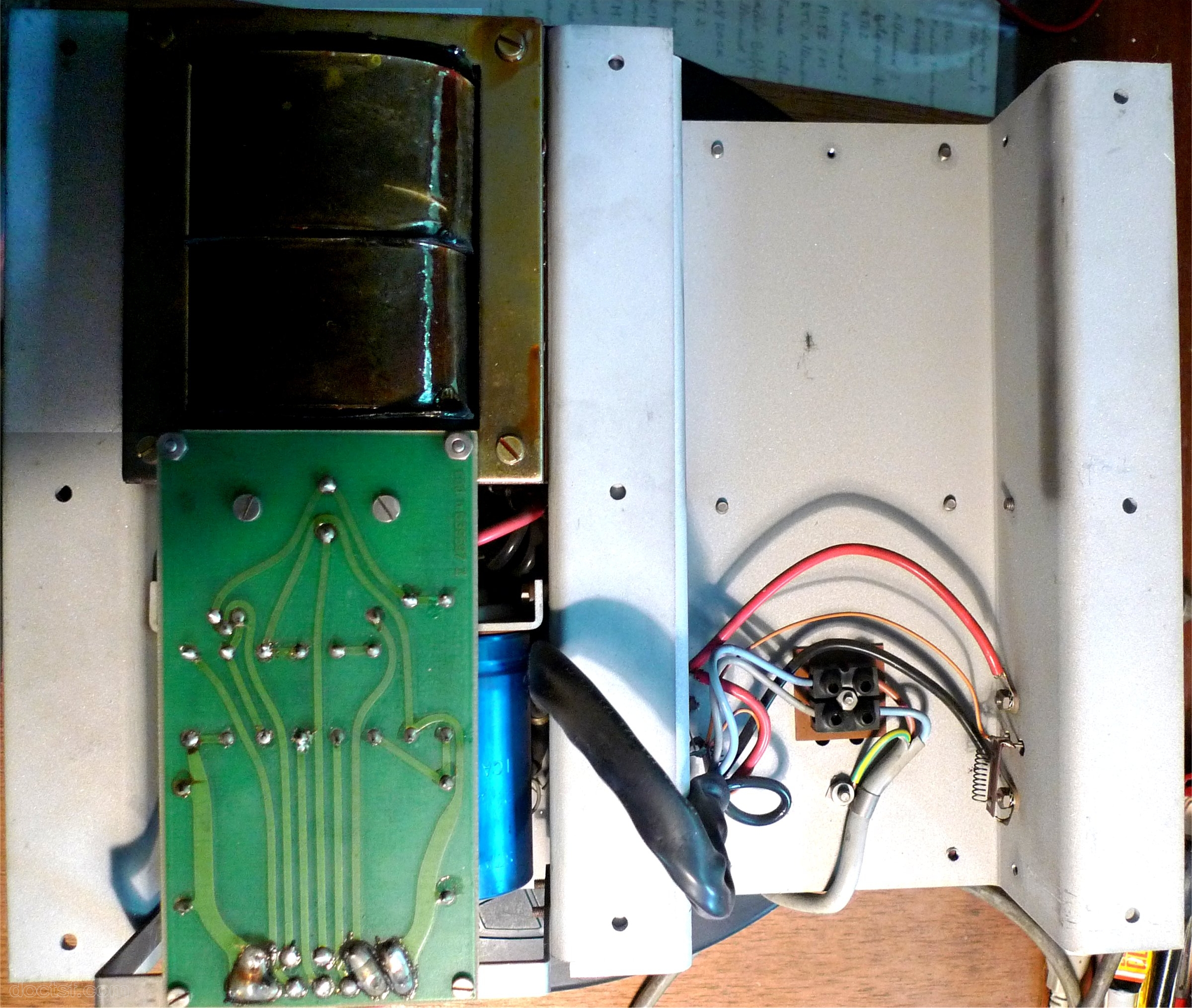

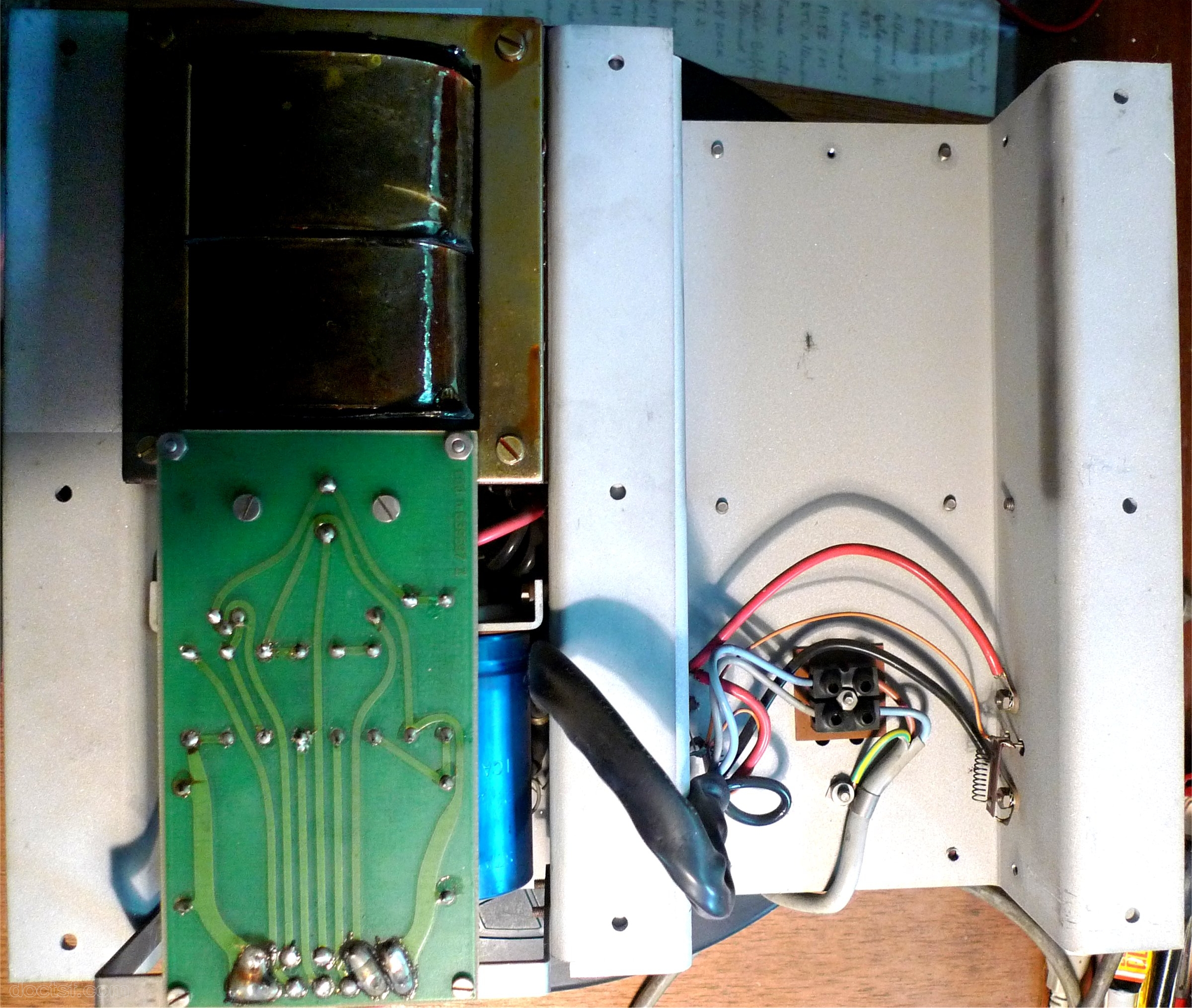

Commentaire : Ouverte
Olivetti - Alimentation BT
Illustration 3
Collection F17439
Origine : f17439

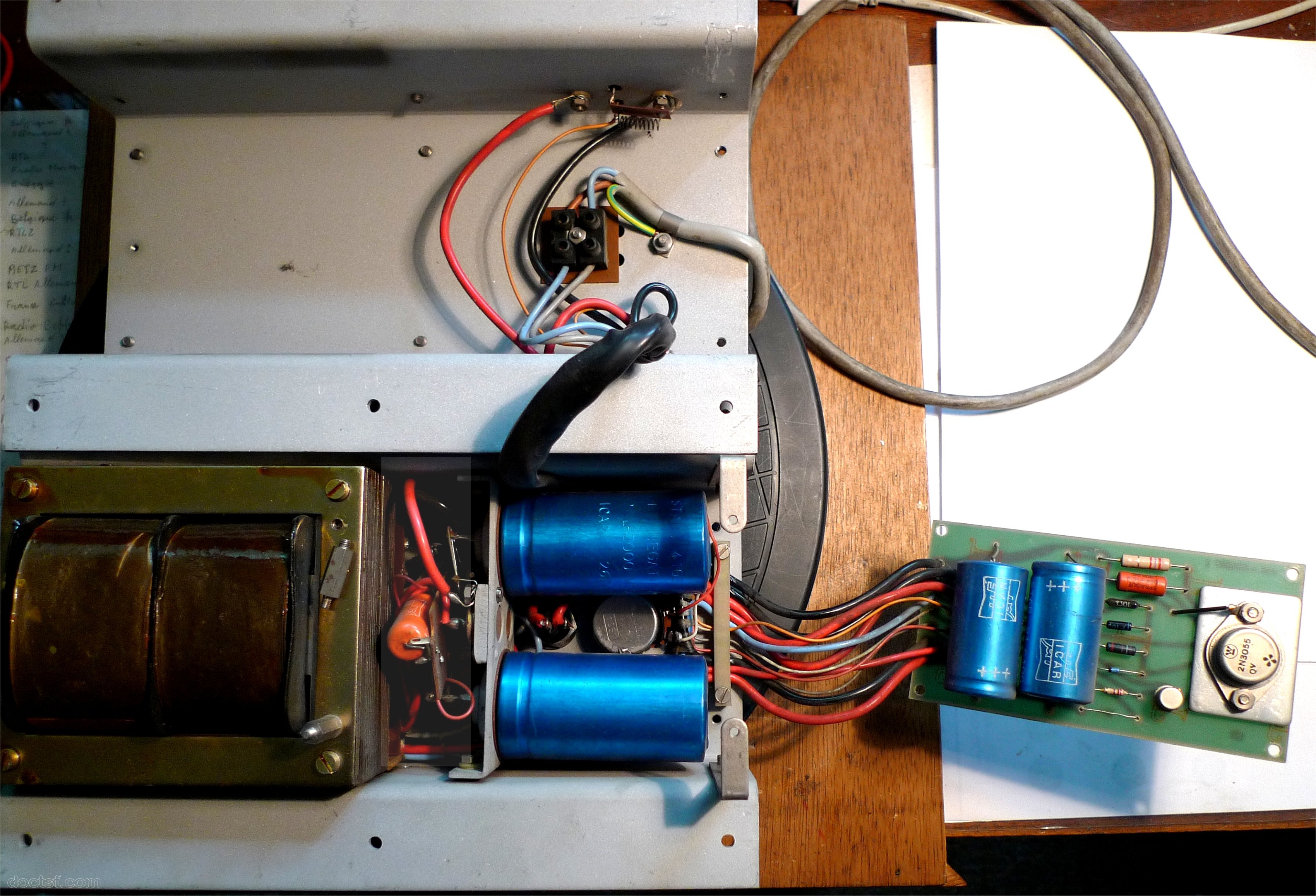

Commentaire : Ouverte
Olivetti - Alimentation BT
Illustration 4
Collection F17439
Origine : f17439
Commentaire : wire
