Océanic Surcouf [type M] Clavier 6 lampes Floqué

Informations générales

Fonctions

Radio

Matière principale

Bois

Forme de la caisse

Horizontal

Dimensions

Largeur : 480 · Hauteur : 310 · Profondeur : 215 mm

Clavier

Nb touches : 5

Nombre de boutons

4

Source d'alimentation

Secteur

Type d'alimentation

Alternatif

Alimentation : commentaires

110 , 125 , 220 , 245

Haut-parleur, diffuseur

elliptique

Equipement

Lampes

Autres caractéristiques

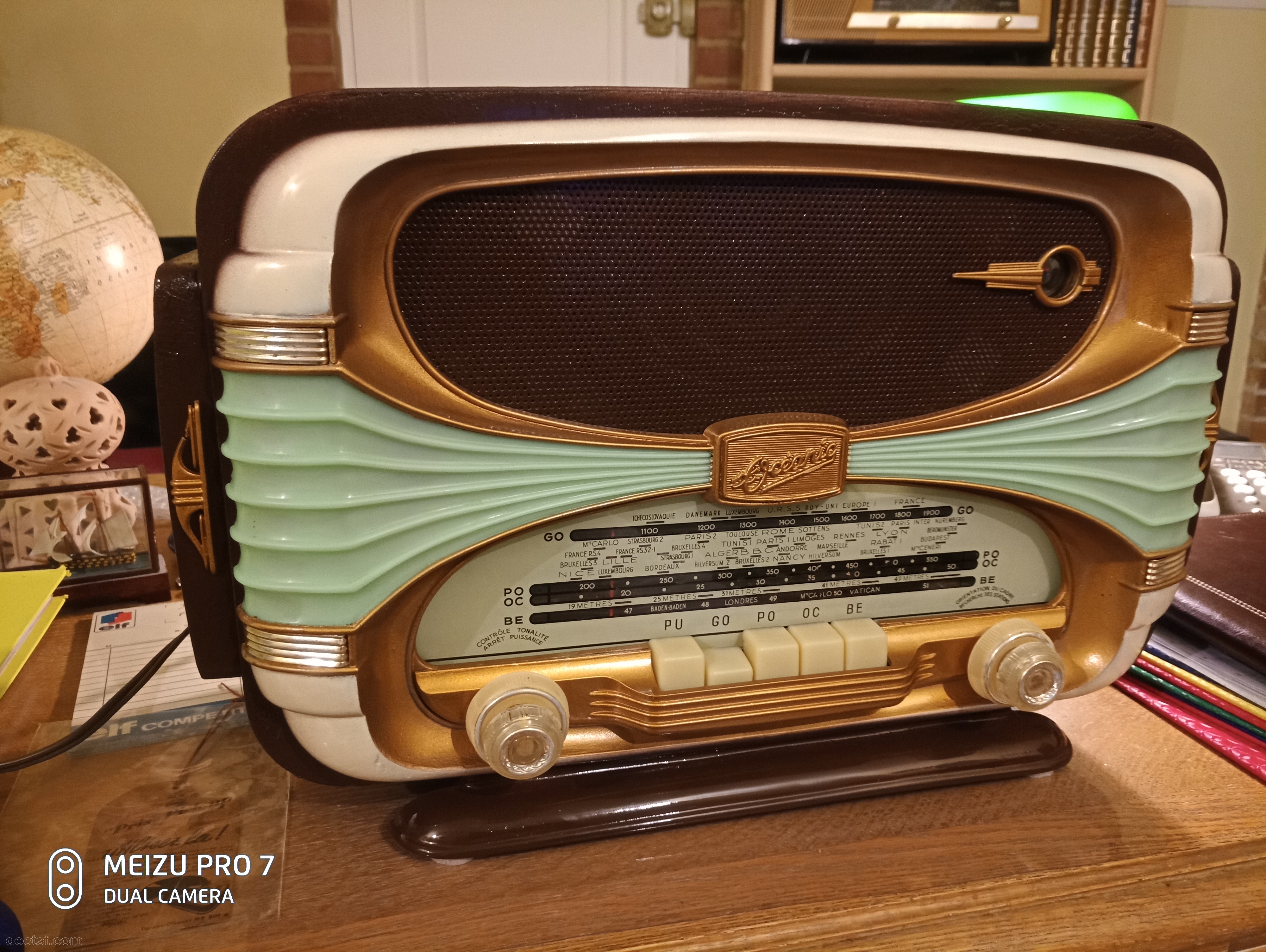

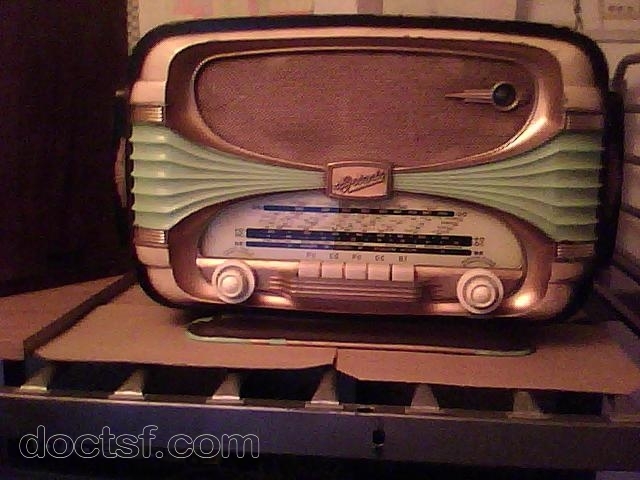

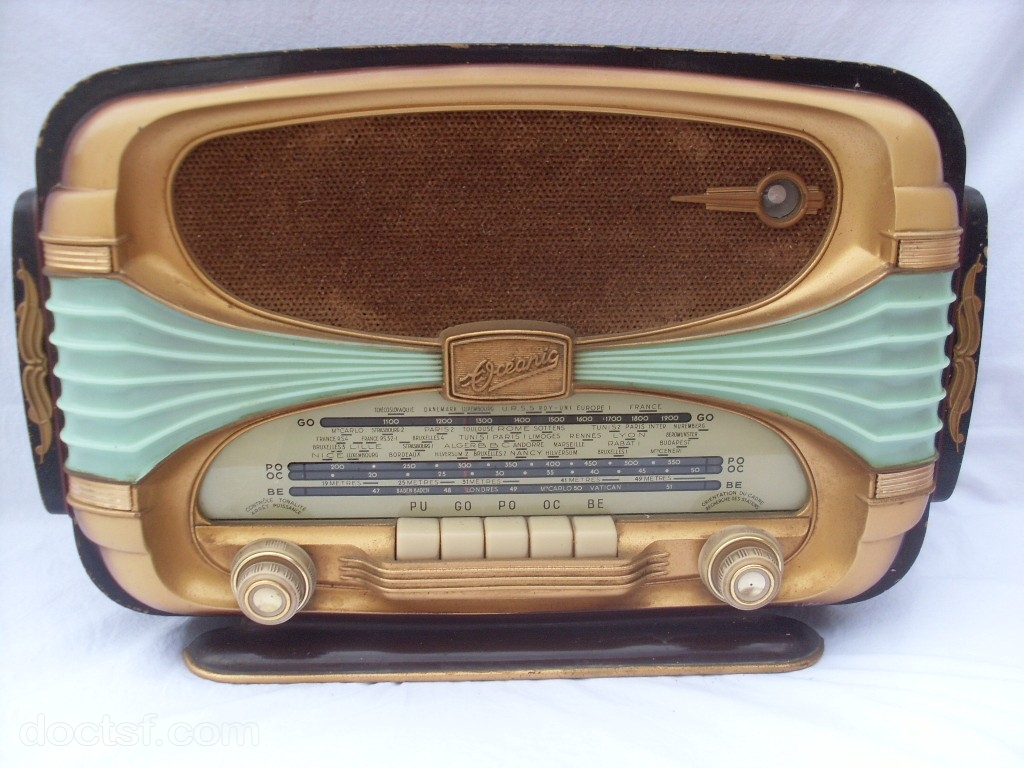

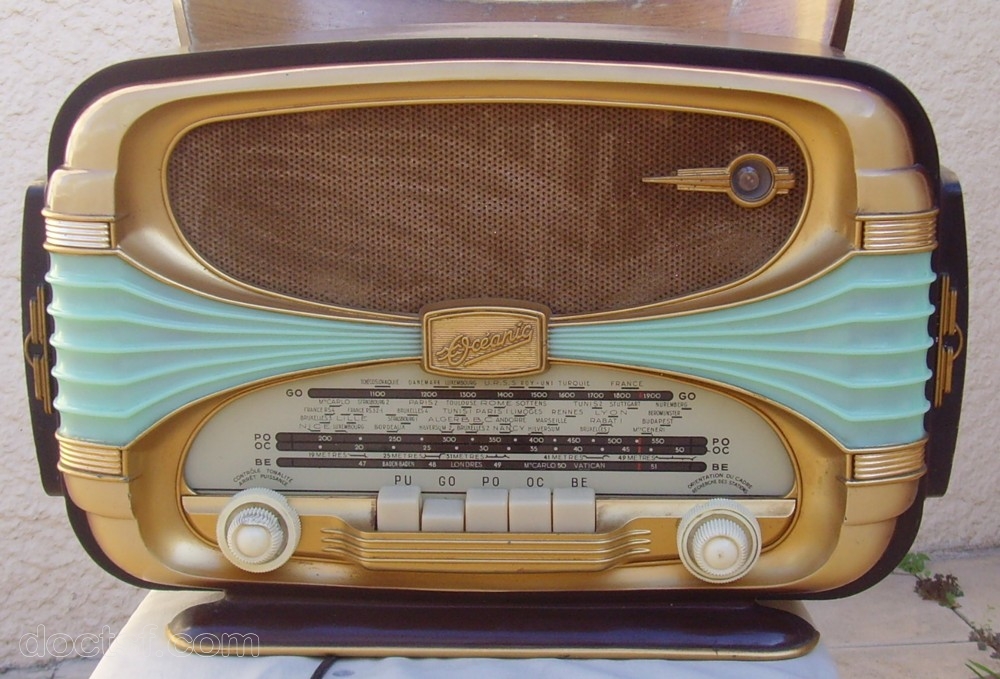

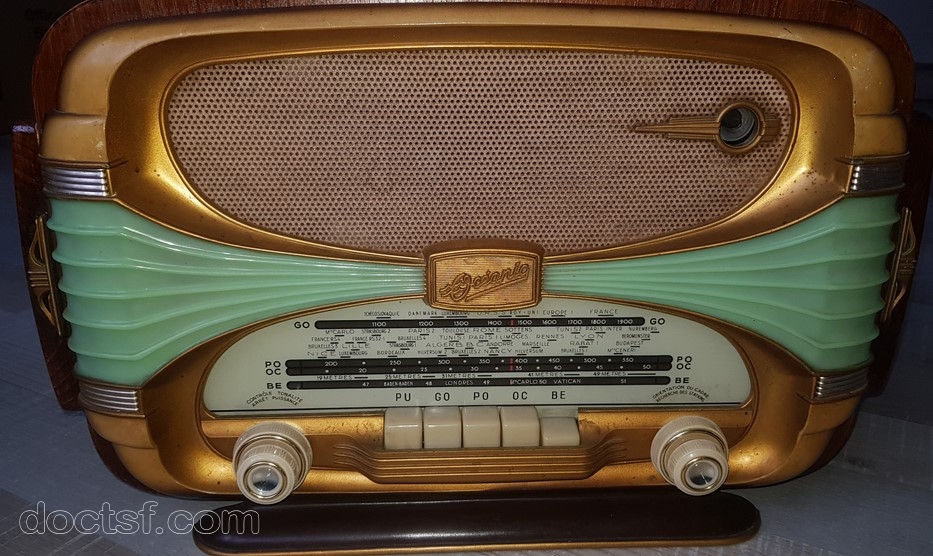

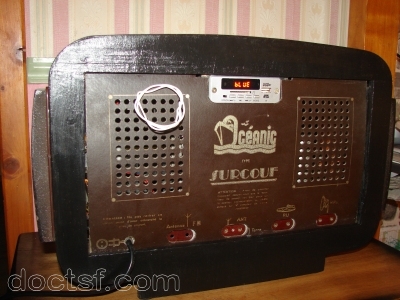

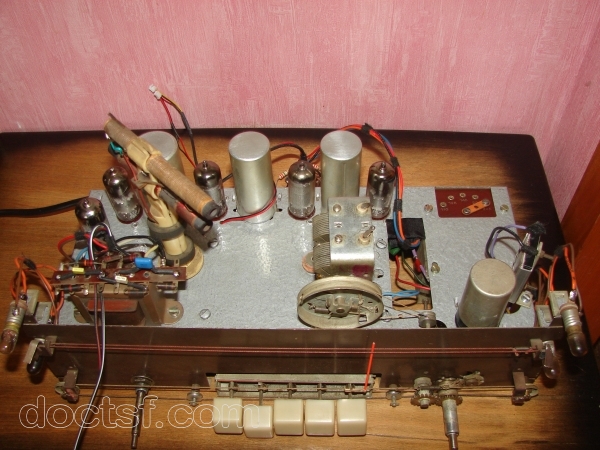

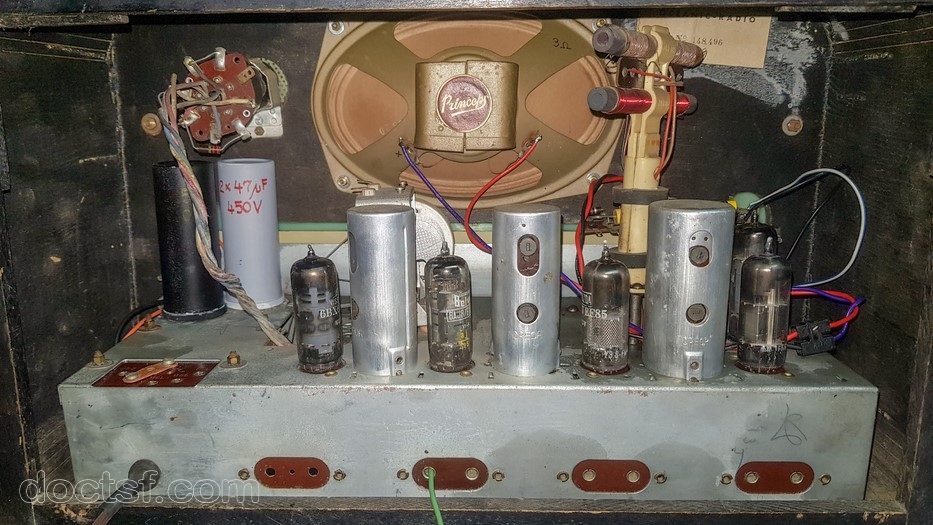

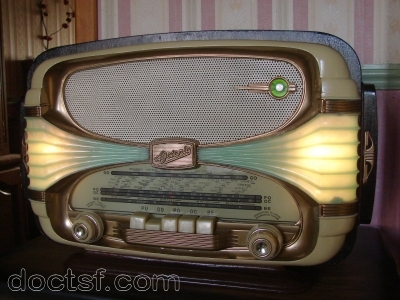

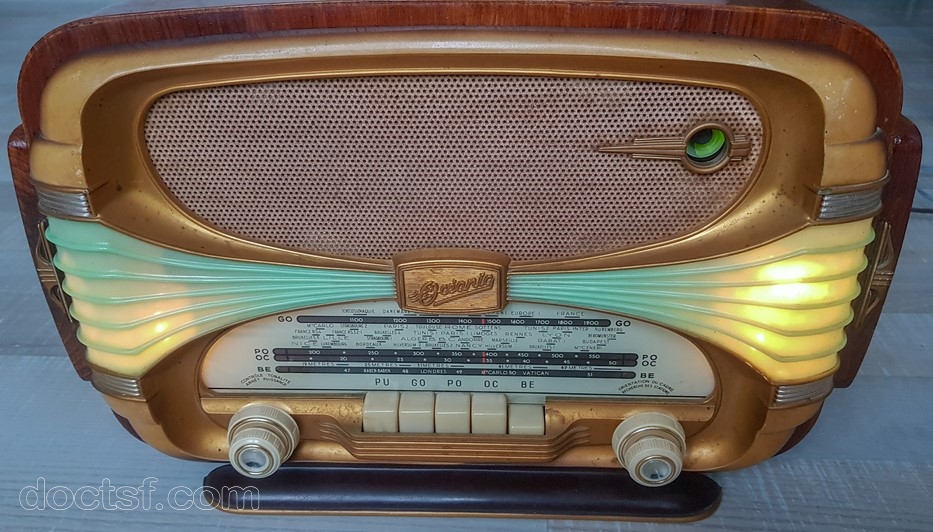

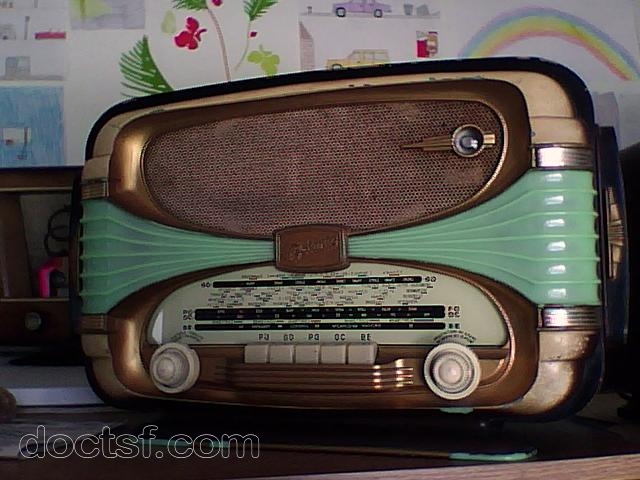

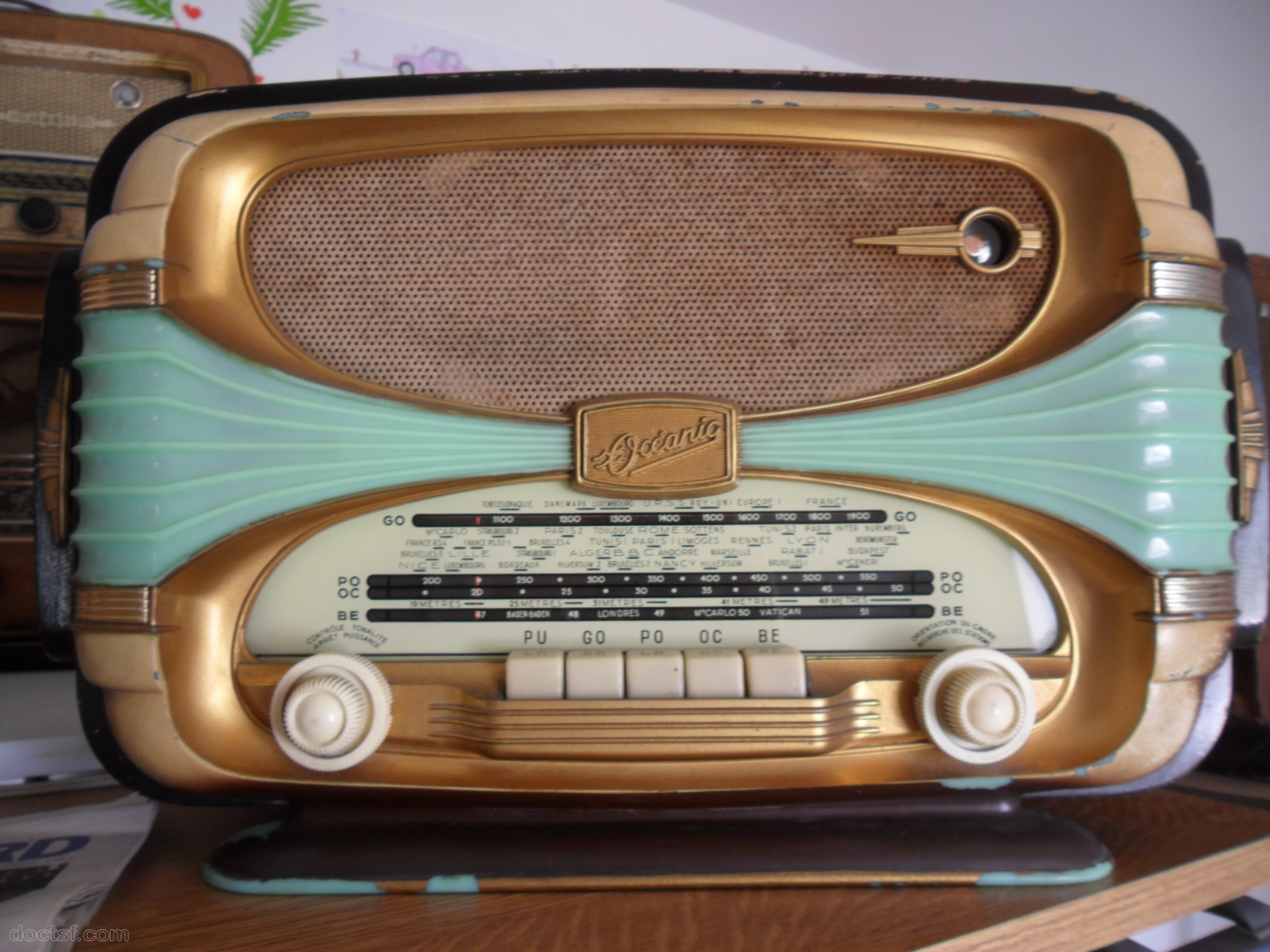

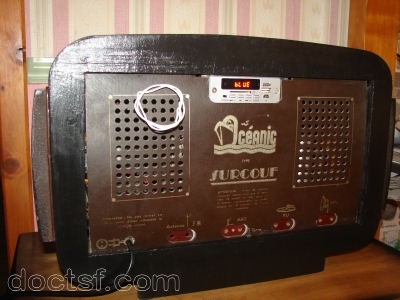

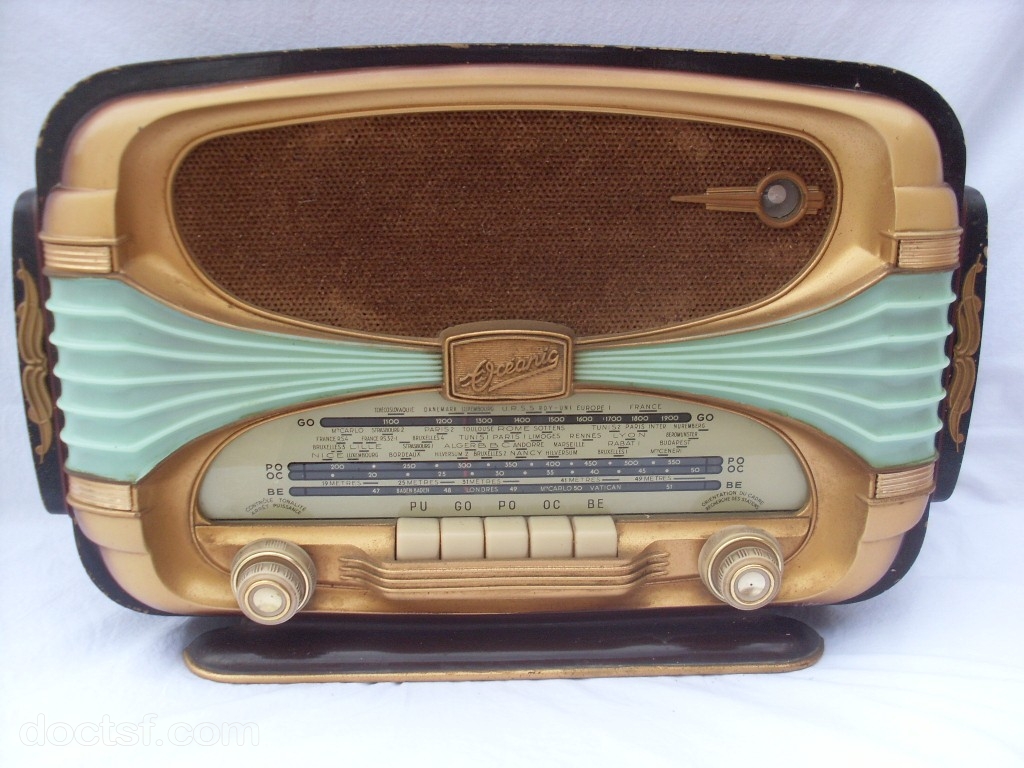

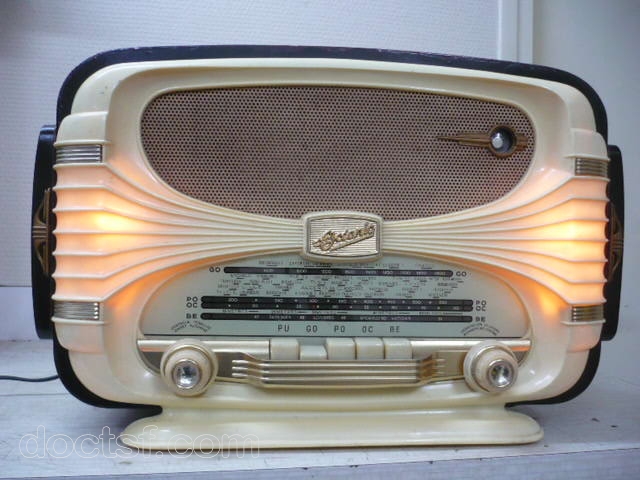

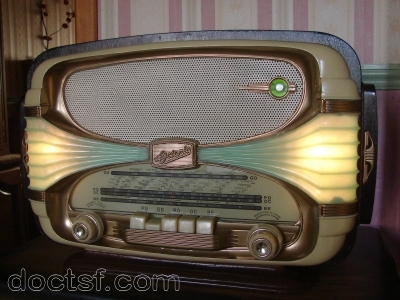

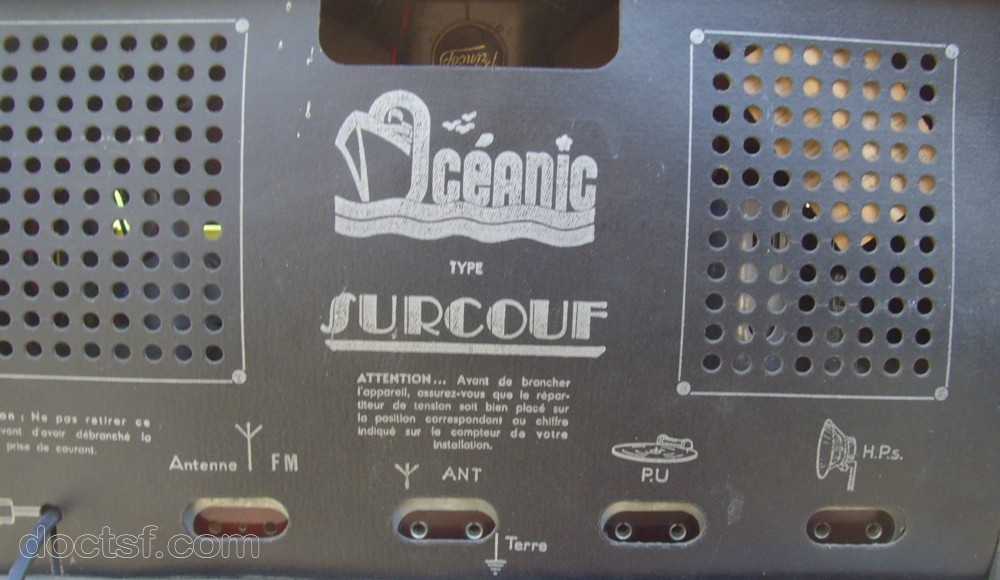

Grille floquée. Oeil magique à droite. Cadran blanc. Antenne ferrite (à gauche). Transfo dessous. Décor vert. Le carton arriére a l'emplacement pour l'antenne FM (par soucis de rationaliser) mais pas de trace d'équipement sur le carton. [Type M] est une façon arbitraire de différencier les variantes de ce modèle (voir le dossier).

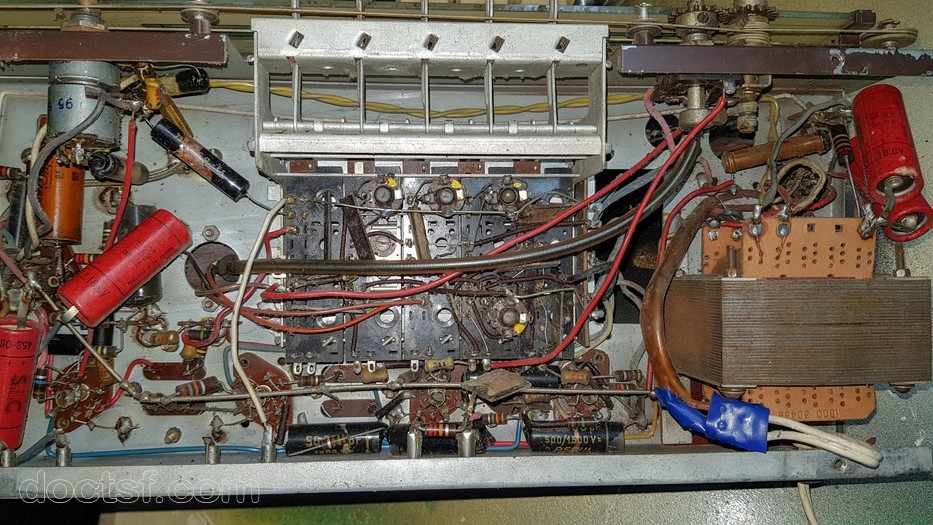

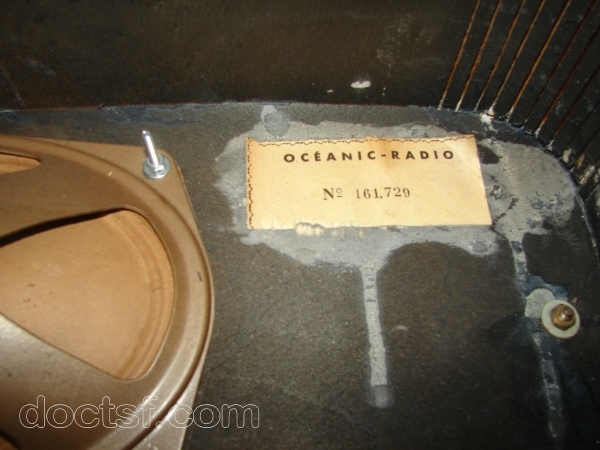

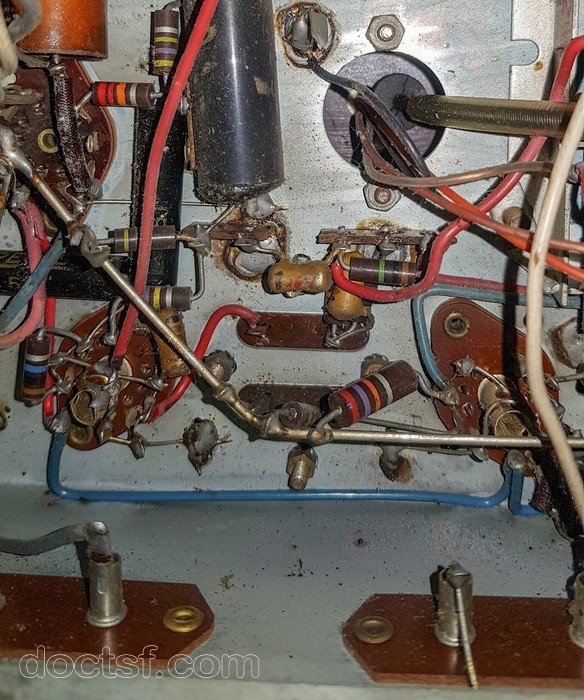

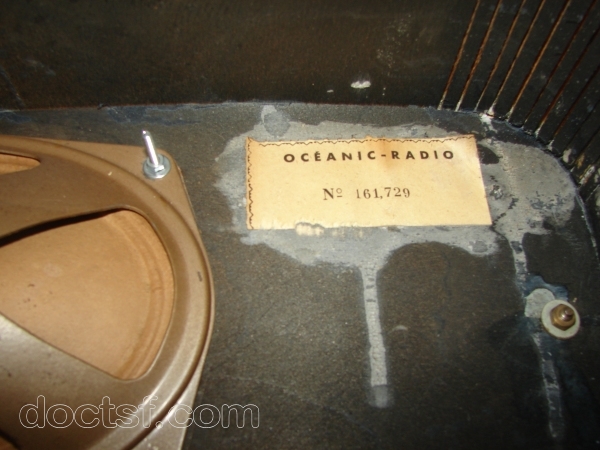

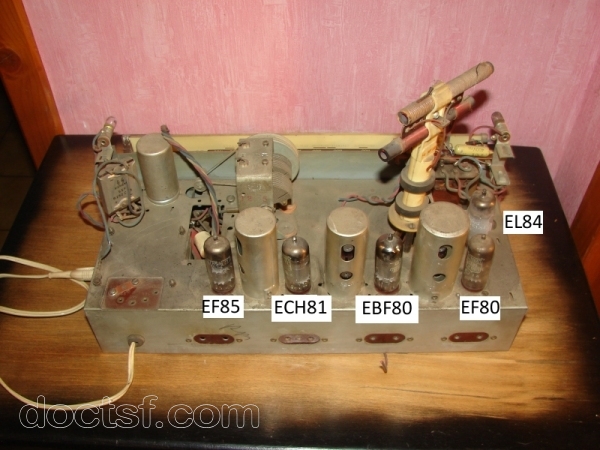

Il a été trouvé un exemplaire N°148496 (cohérent avec le type M) équipé avec une EZ80 en monoalternance sur un transfo sans point milieu HT et sans chauffage valve, mais le câblage ne semblait pas d' origine (on peut toujours douter, car d'autres sont tombés sur la même situation). En revanche, un examen minutieux indique que le câblage de la EABC80 est d' origine. Nota : bloc OREOR 201 fabriqué en 09-1955

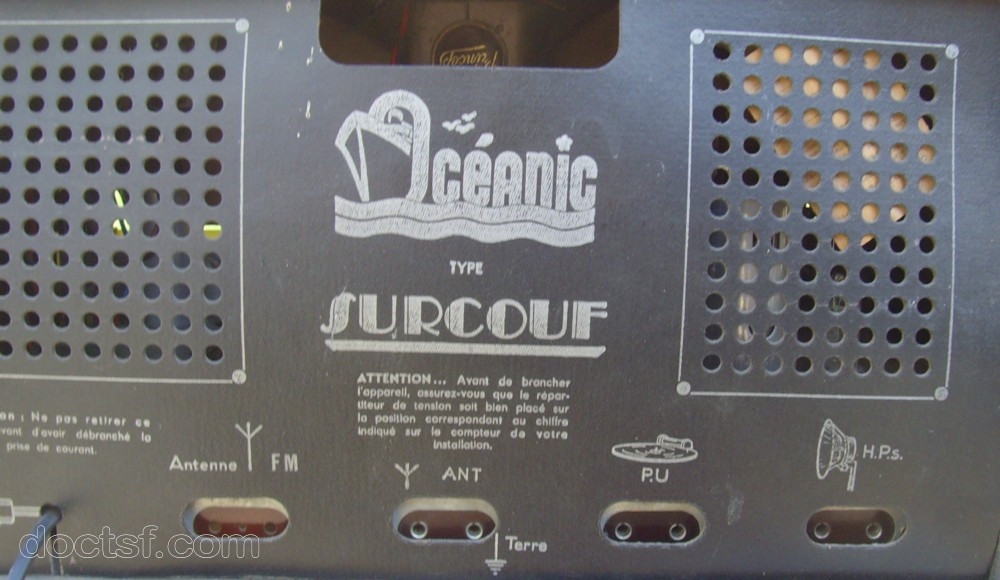

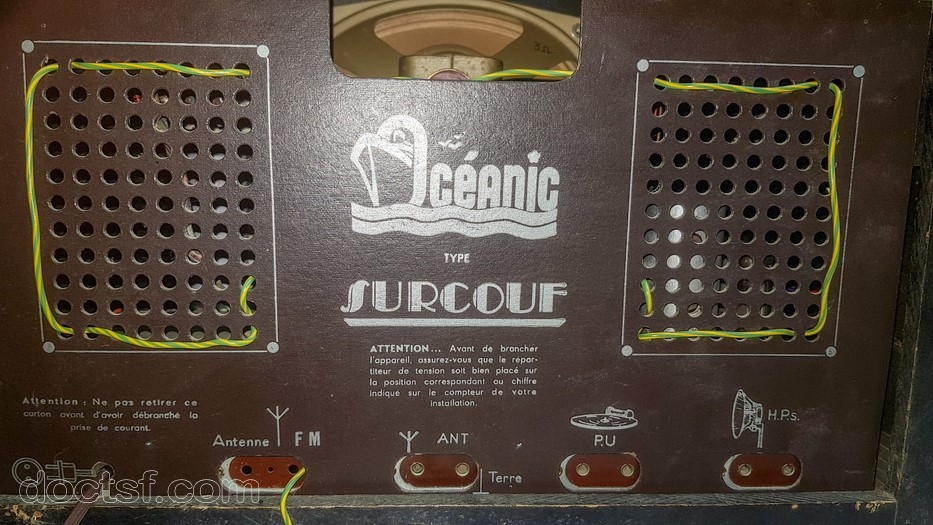

Prises

H.P.S , Ant , Terre

Radio

Forme du cadran

Carré / rectangulaire

Gammes

GO, PO, OC, BE, Autres

Gammes : commentaires

OC

Type de montage

Superhétérodyne

Indicateur visuel d'accord

Oeil magique

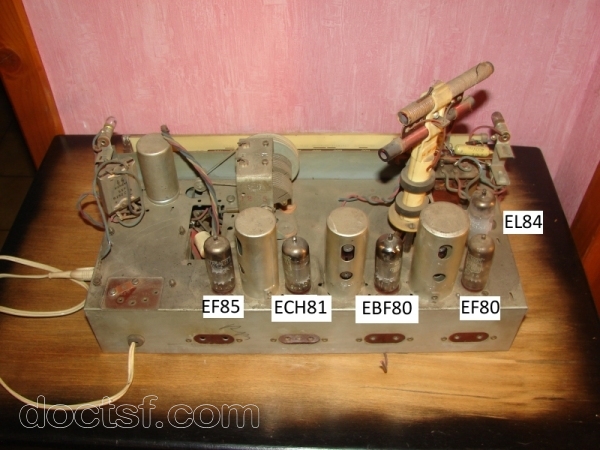

Jeux de lampes
