Océanic - Caravelle radio

Fiche 20862

Identification

MarqueOcéanic

ModèleCaravelle

Année1956

Fonctions: Radio
Matière principale: Bois

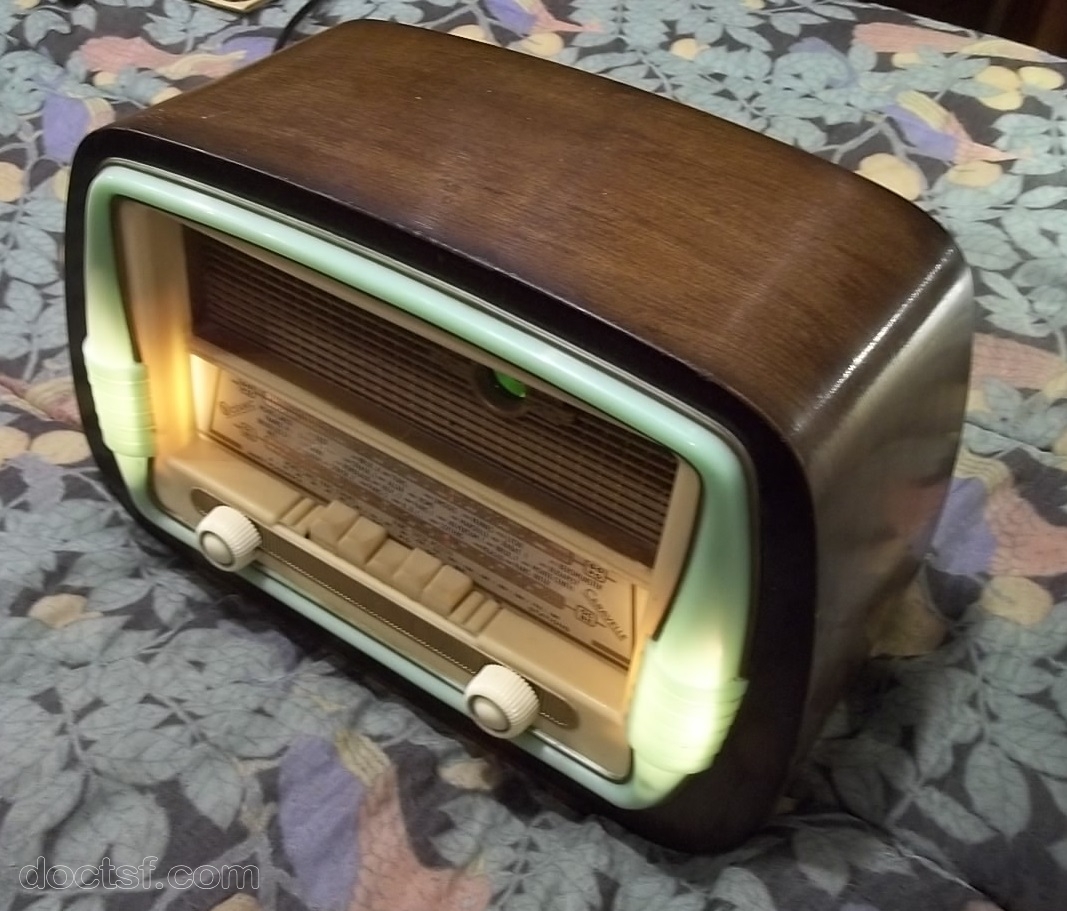

Matière : commentaires: Noyer

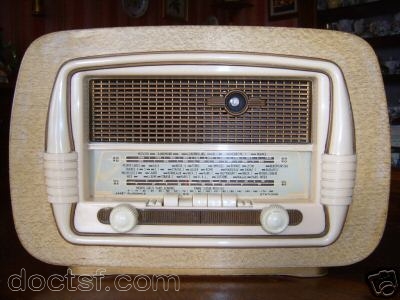

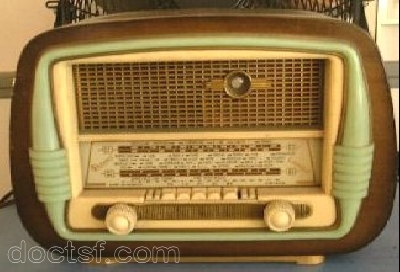

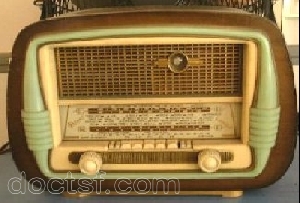

Couleurs: bords noirs. Façade noir et or ou beige et or, cadre vert
Dimensions: Largeur : 380 · Hauteur : 250 · Profondeur : 160 mm
Forme de la caisse: Horizontal
Clavier: Nb touches : 5 · Fonctions : PU, GO, PO, BE, OC
Nombre de boutons: 2
Châssis relié au secteur: Oui

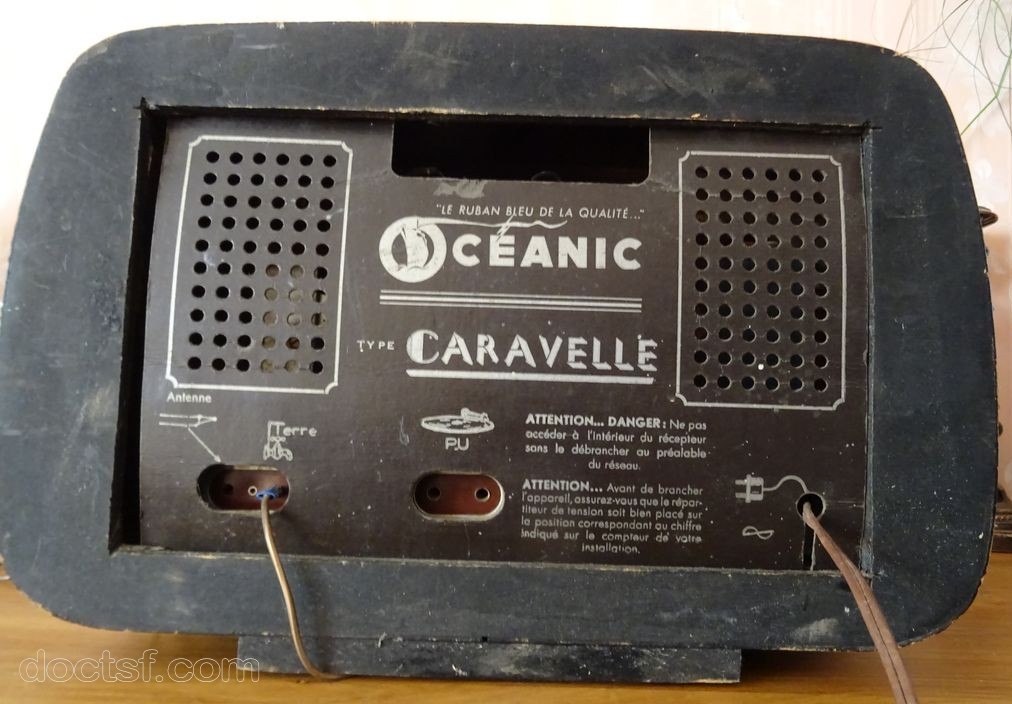

Information: Attention, châssis relié au secteur. Risque d'électrisation. Manipulez l'appareil avec précautions et branchez l’appareil par l’intermédiaire d’un transformateur d’isolation pour tout travail sur le châssis de l’appareil en fonctionnement.
Source d'alimentation: Secteur
Type d'alimentation: Alternatif
Alimentation : commentaires: 125 - 145 - 220 V
Haut-parleur, diffuseur: Dynamique rond 12,5 cm de diamètre
Equipement: Lampes

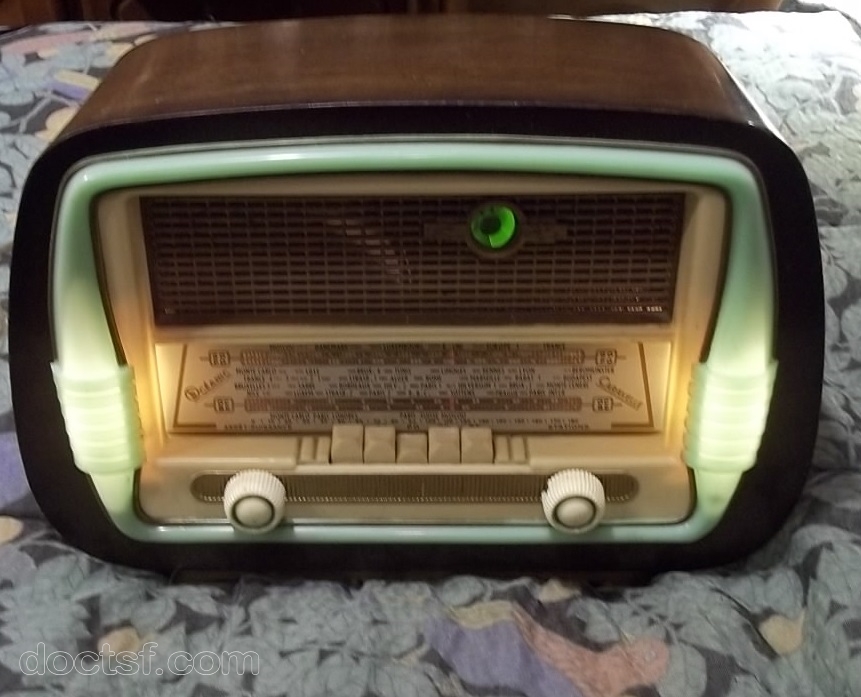

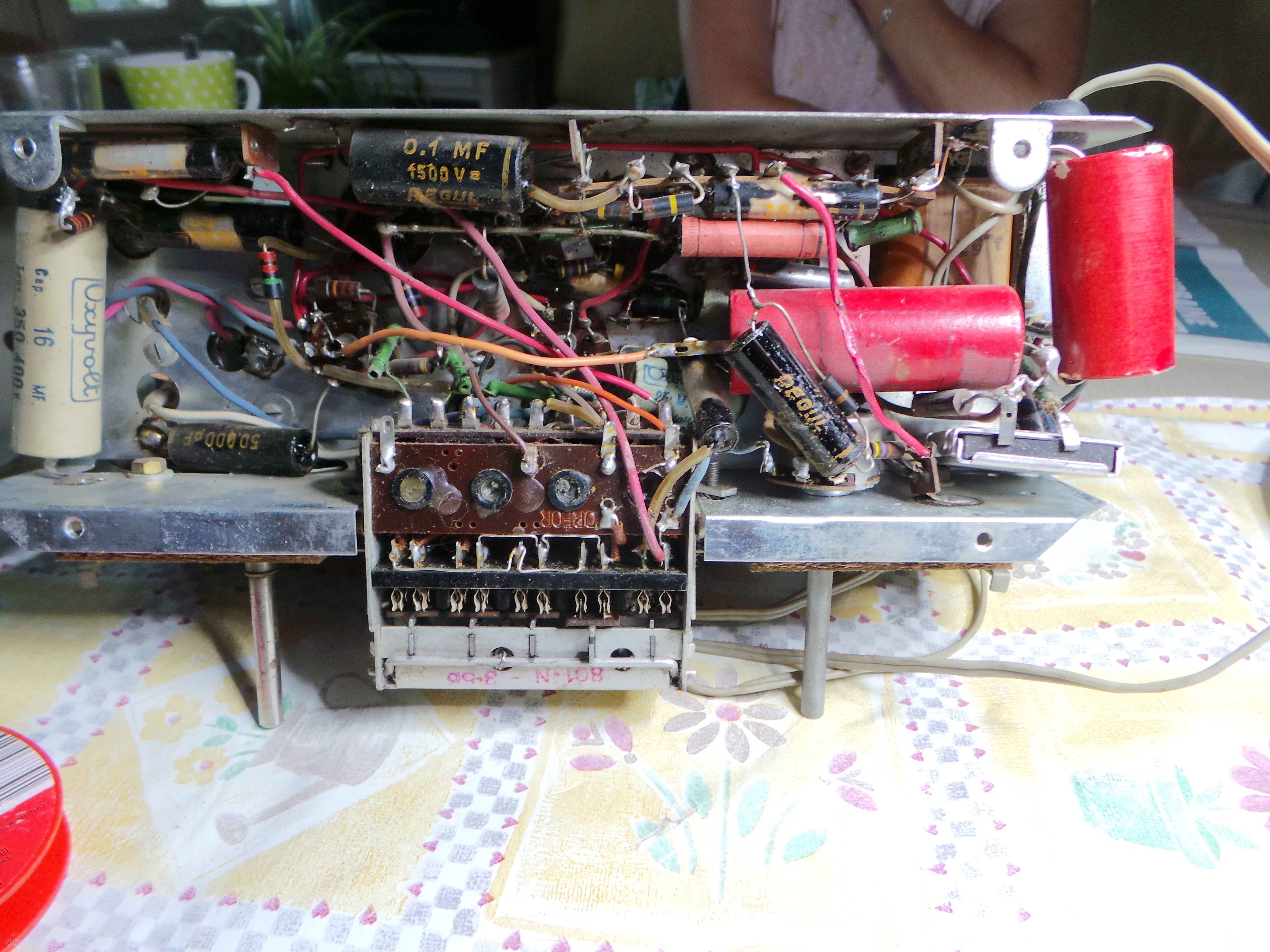

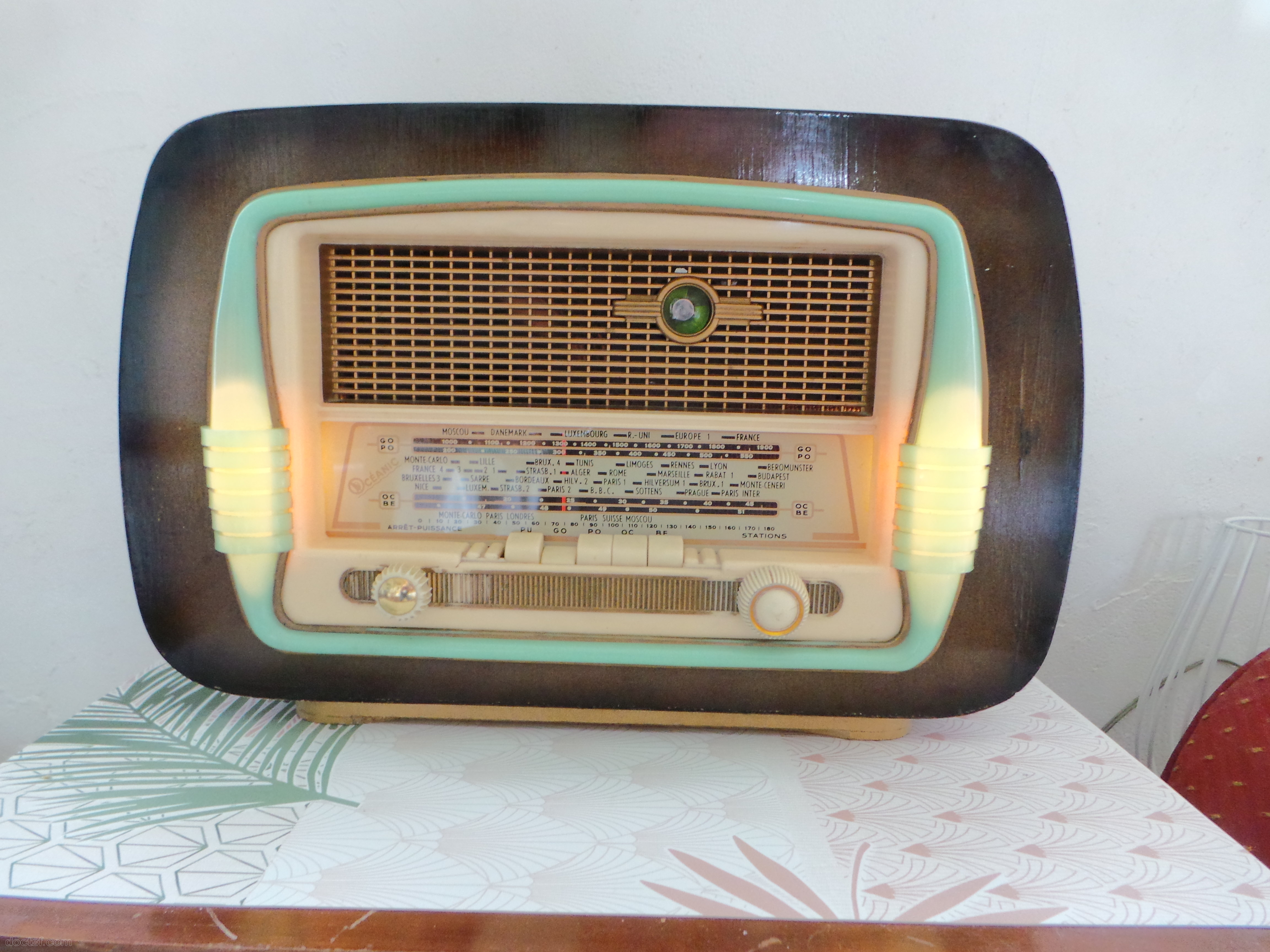

Autres caractéristiques: Cadre ferrite incorporé, fixe (pour optimiser la réception : orienter le récepteur entier) , enjoliveur translucide lumineux, redresseur monoalternance au sélénium pouvant avantageusemnt être remplacé par une diode silicium (BY127 ou 1N4007). Attention : La H.T est fournie par le primaire (fonctionnement en autotransfo) d'ou châssis au potentiel du secteur (danger, bien qu'il y ait un transfo) ; Nota : Le schéma joint est incomplet !
