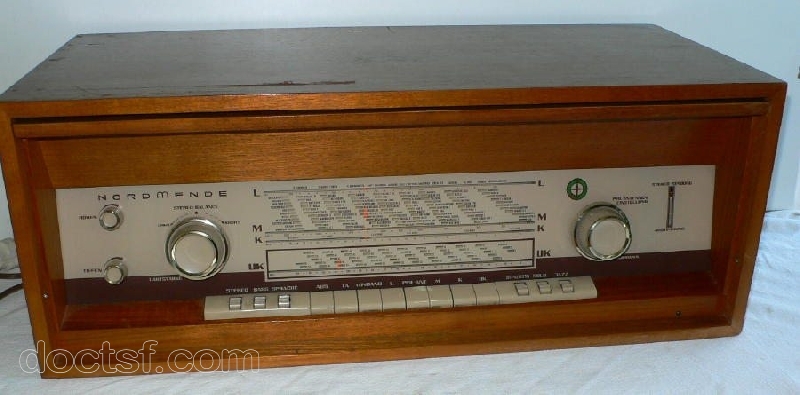

Nordmende - Steuergerät 3004 6/634 radio

Fiche 19642

Identité

Marque : Nordmende Pays d'origine : Allemagne

Nordmende

Modèle : Steuergerät 3004 6/634

Année : 1965

Caractéristiques
Fonctions : radio
Appareil à 12 lampes équipé d'un oeil magique

Jeu de lampes : ECC85, ECH81, EF89, EBF89, EF80, ECC808, ECC808, ECC81, ECC82, ELL80, ELL80, EMM803 5 autres modèles avec ces lampes
14 semi-conducteurs : Diodes: 11 x OA81, BA110, 2 x OA79,
Redresseur sélénium
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 460 kHz / 10,7 MHz
4 gammes : GO PO OC FM sélectivité AM réglable 8 ou 3 kHz
Clavier : 14 touches - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 655 H: 268 P: 281 (mm) Poids : 13,5

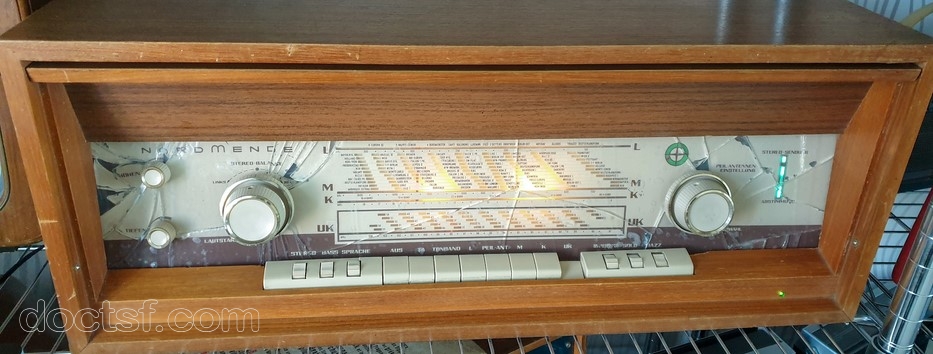

Cadran : carré ou rect.
Boutons : 6
Alimentation : Secteur alternatif 110 - 130 - 220 - 240 V
Matière : Bois
Haut-parleur : Extérieurs 4,5 Ohms

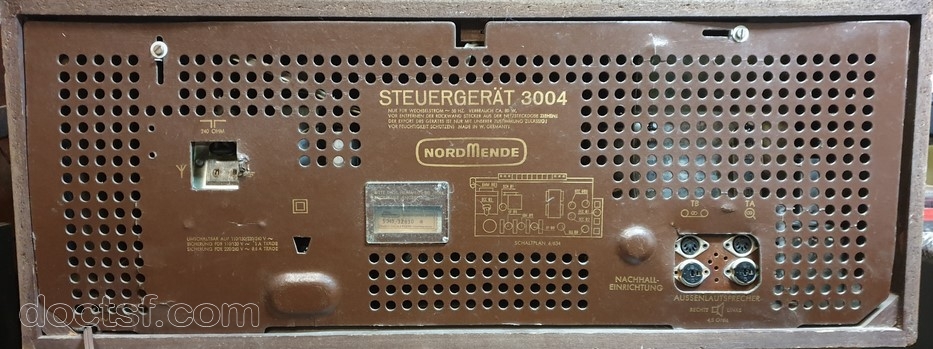

Prises : Antenne FM, Antenne AM, PU, magnétophone

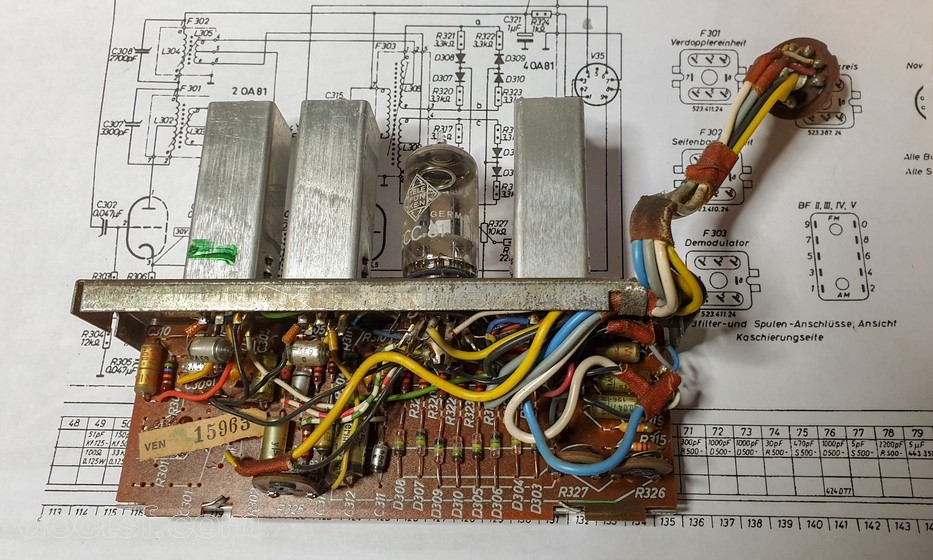

Commentaires : Ampli tuner AM/FM, stéréo, haut-parleurs séparés enceintes LB30, puissance 2 × 8,5 W Au delà des différences de dessin, les rares différences de schéma par rapport au précédent 5/634 semblent le décodeur FM stéréo et l' alimentation de G2 EF80. L' écran thermique de la partie AF est différent, ainsi que la couleur dominante de la glace de cadran.

Utilise l'élément Nordmende LB30 (Enceintes)

Voir aussi : Nordmende Steuergerät 3004 5/634

2 schémas ou documents techniques (notices) disponibles pour le modèle Steuergerät 3004 6/634 Nordmende ! Voir ci-contre pour télécharger gratuitement

Dans la collection de dajec
