Le Grand Livre de la TSF
Ne branchez jamais un appareil ancien sans l'avoir fait réviser. Risque électrique
Fiche
9199
Identité
Marque :
Monopole
Monopole
Modèle :
D 224
Année :
1933/34
Caractéristiques
Fonctions :
radio
Appareil à 5 lampes
Jeu de lampes :
E447
,
E447
,
E444
,
E463
,
506
Forme :
Vertical
( chapelle )
Type de montage :
Superhétérodyne
2 gammes :
GO PO
- caractéristiques tirées de : https://www.doctsf.com -
Dimensions :
L: 380 H: 480 P: 260 (mm)
Cadran :
arc de cercle
Boutons :
4
Alimentation :
Secteur alternatif 110 - 250 V (50 ou 25 Hz selon modèles)
Matière :
Bois
Haut-parleur :
Électrodynamique à excitation de 21 cm
Prises :
Antenne - Terre, PU
Commentaires :
Superhétérodyne à préselecteur, contrôle de volume par polarisation de cathode H.F - M.F, changement de fréquence par pentode avec oscillateur à couplage par la cathode , double cellule de filtrage.
Dans la collection de slouptoouut
Signaler un contenu erroné ou une anomalie

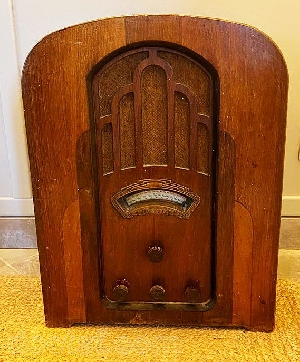

Monopole - D 224

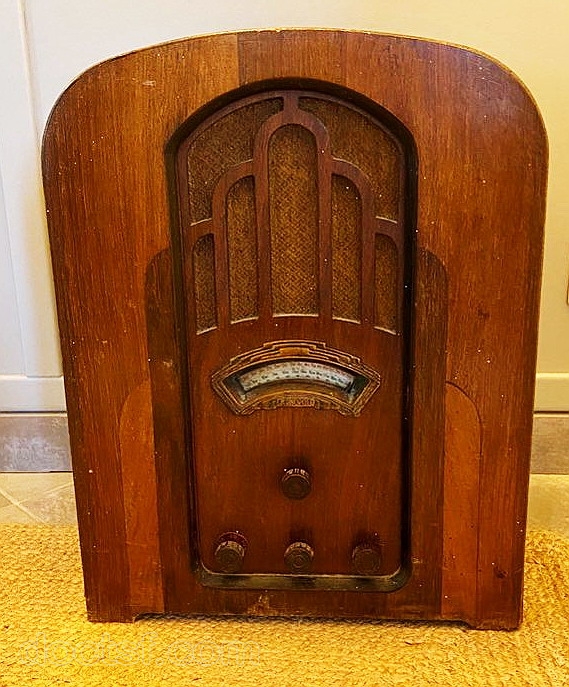

Illustration 2
Transmis par Claude_du_27
Origine : LBC
Monopole - D 224

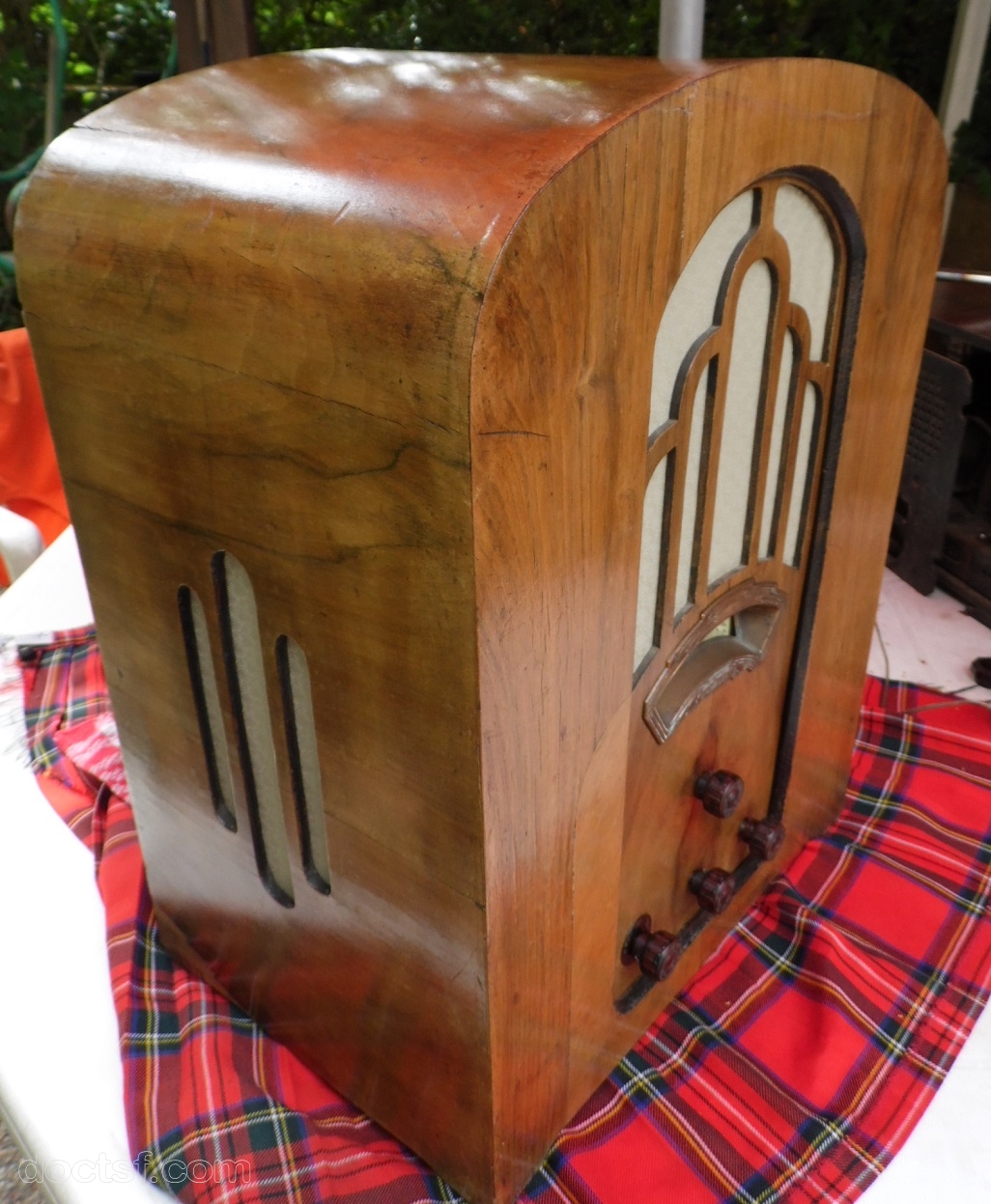

Illustration 1
Transmis par Claude_du_27
Origine : LBC
Monopole - D 224

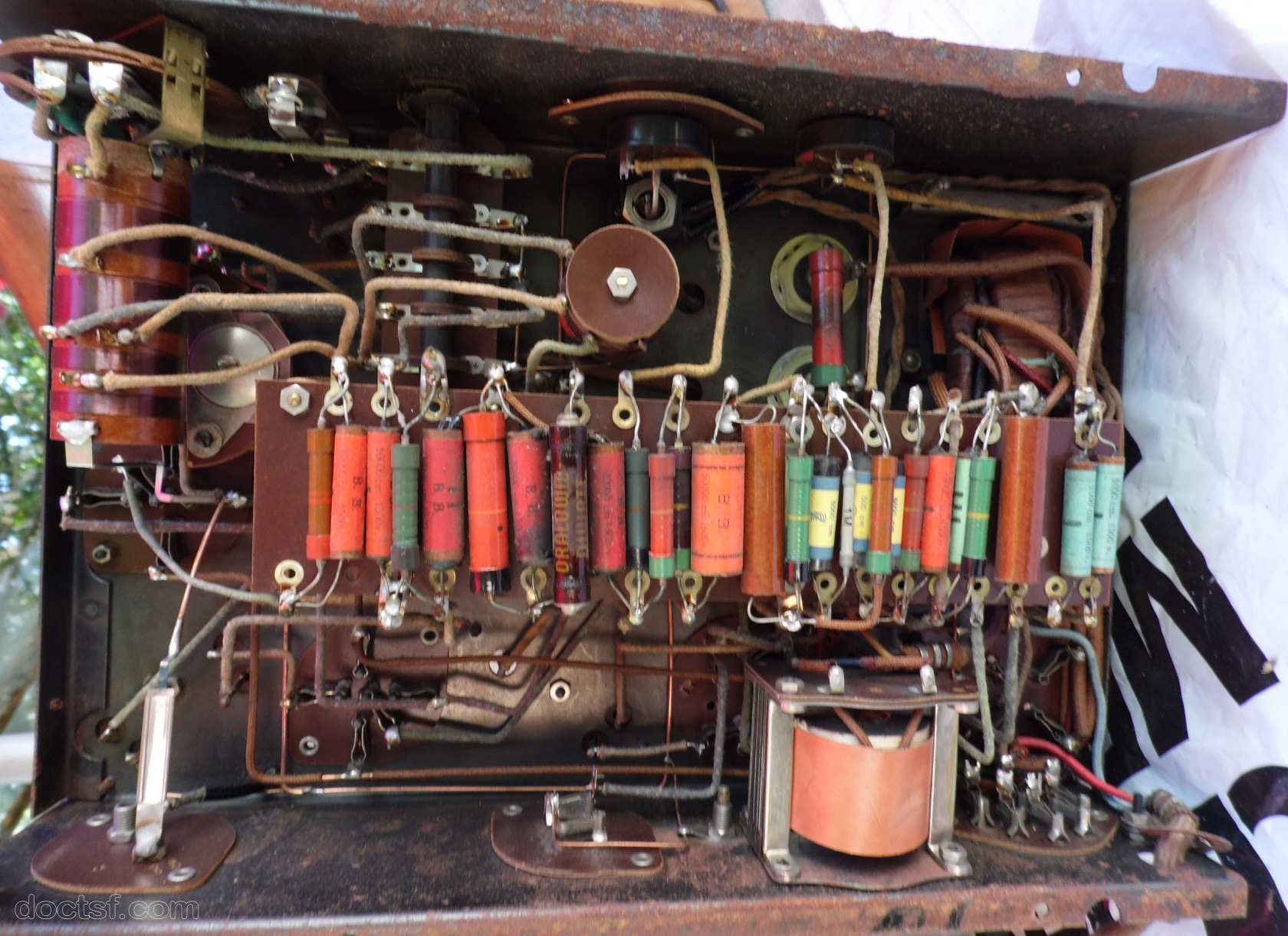

Illustration 3
Collection Slouptoouut
Monopole - D 224

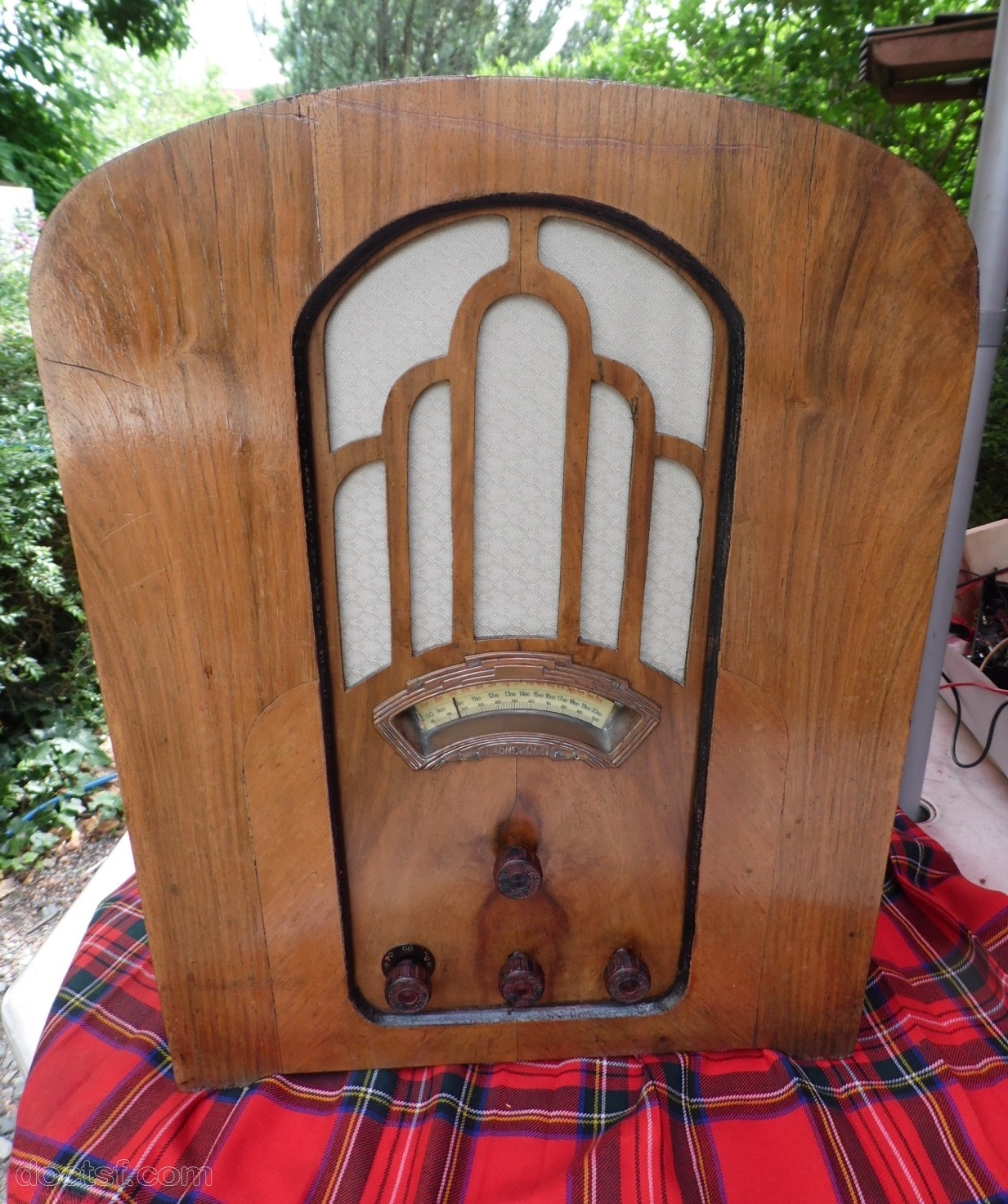

Illustration 4
Collection Slouptoouut
Monopole - D 224

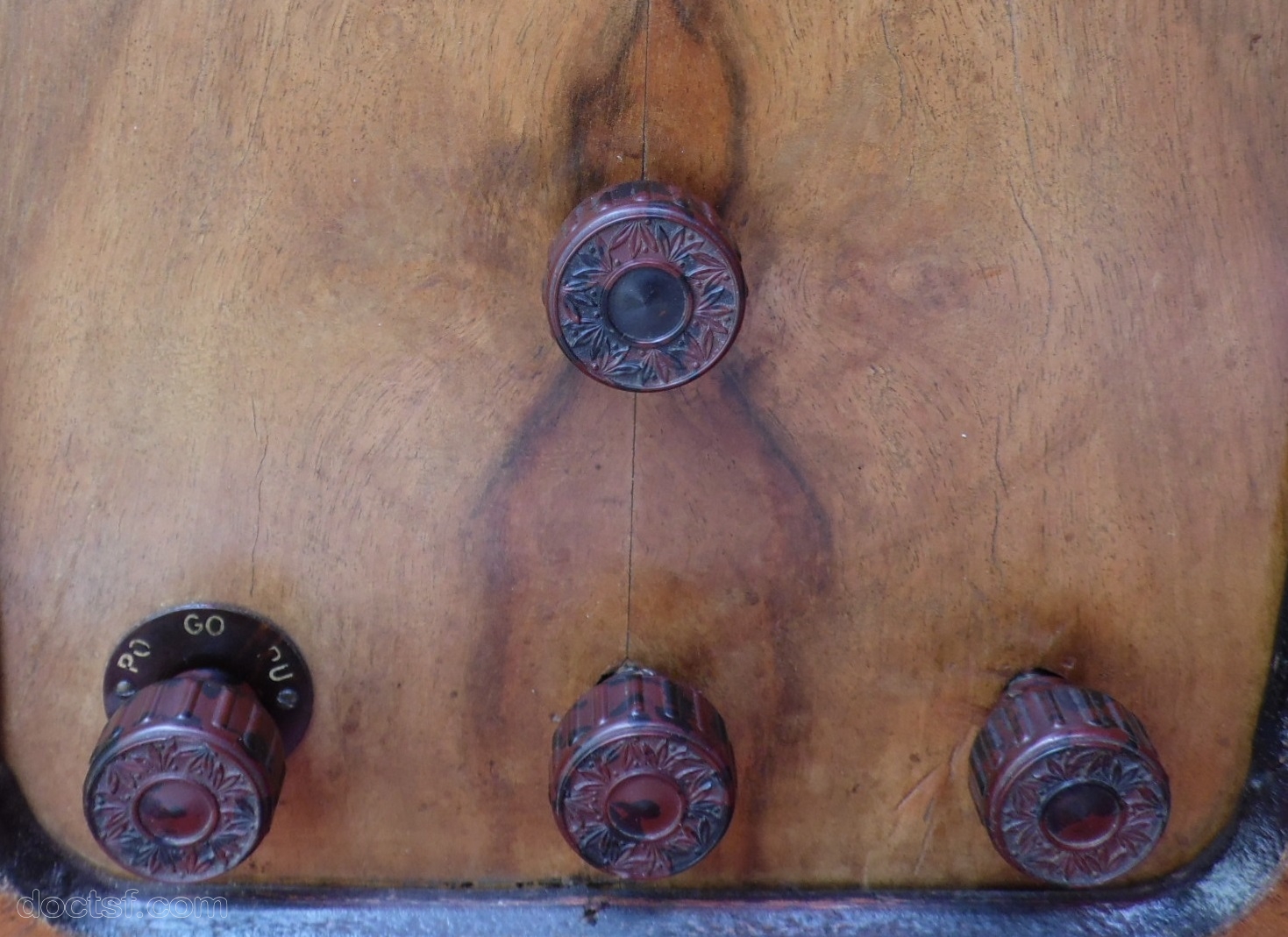

Illustration 5
Collection Slouptoouut
Monopole - D 224

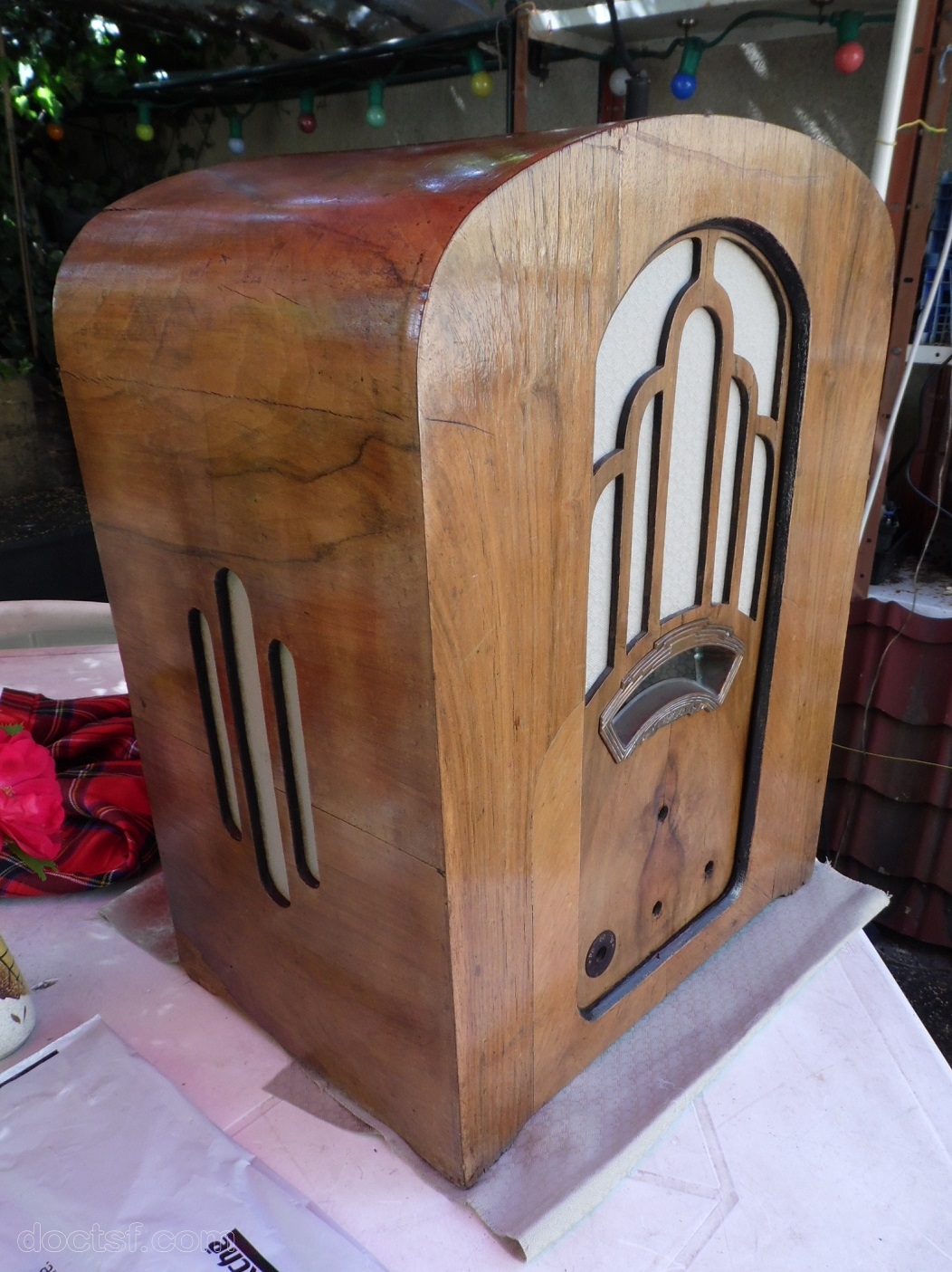

Illustration 6
Collection Slouptoouut
Monopole - D 224

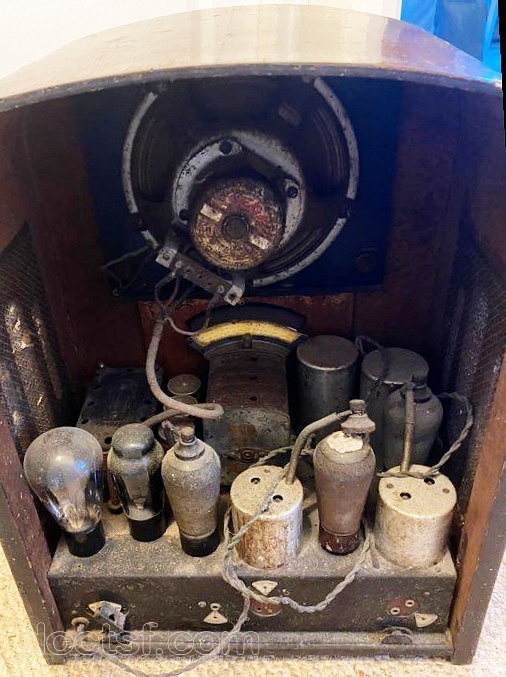

Illustration 7
Collection Slouptoouut
Monopole - D 224

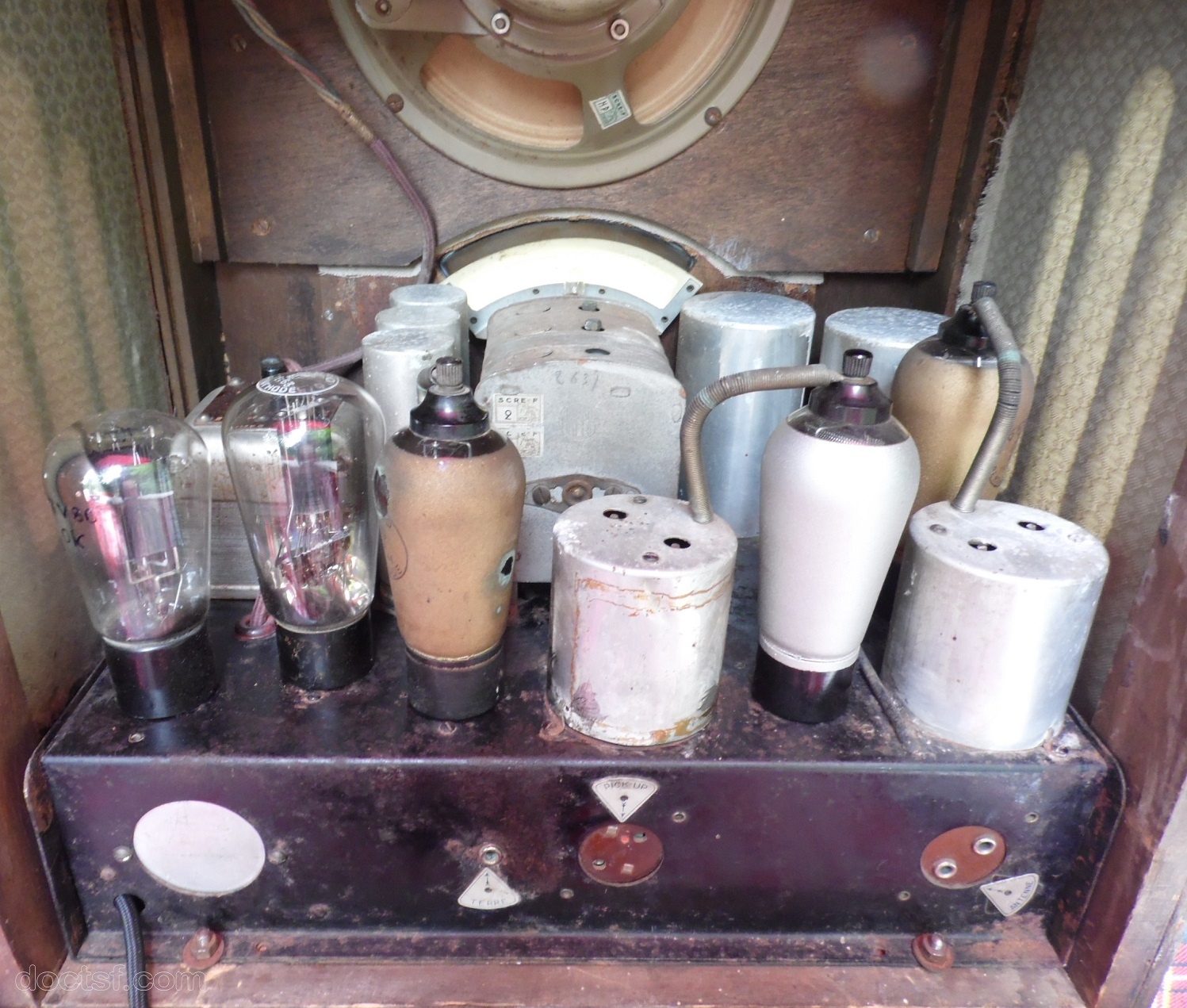

Illustration 8
Collection Slouptoouut
