Fiche 4182
Identité Proposez un logoMarque : Manufrance
Manufrance
Modèle : BA 36
Année : 1936
Caractéristiques
Fonctions : radio

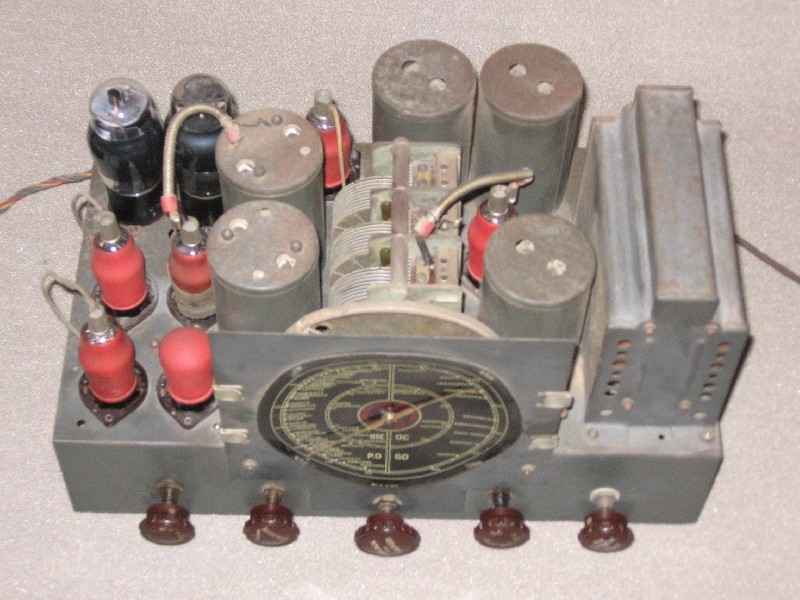

Appareil à 9 lampes

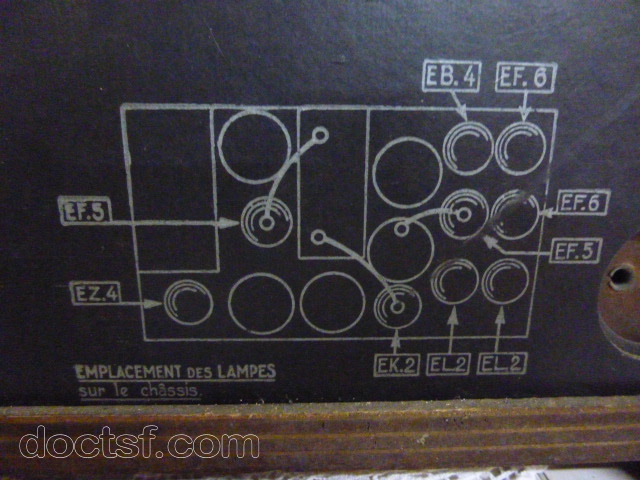

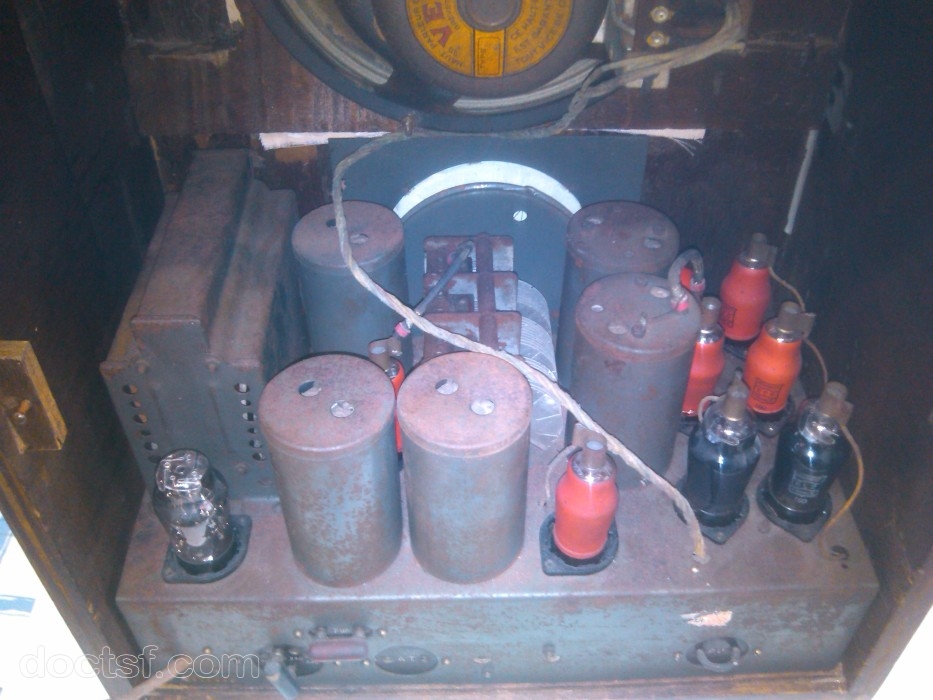

Jeu de lampes : EF5, EK2, EF5, EB4, EF6, EF6, EL2, EL2, EZ4 1 autre modèle avec ces lampes

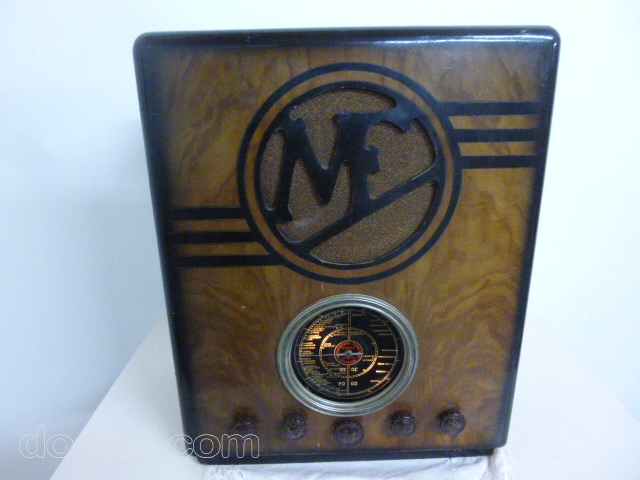

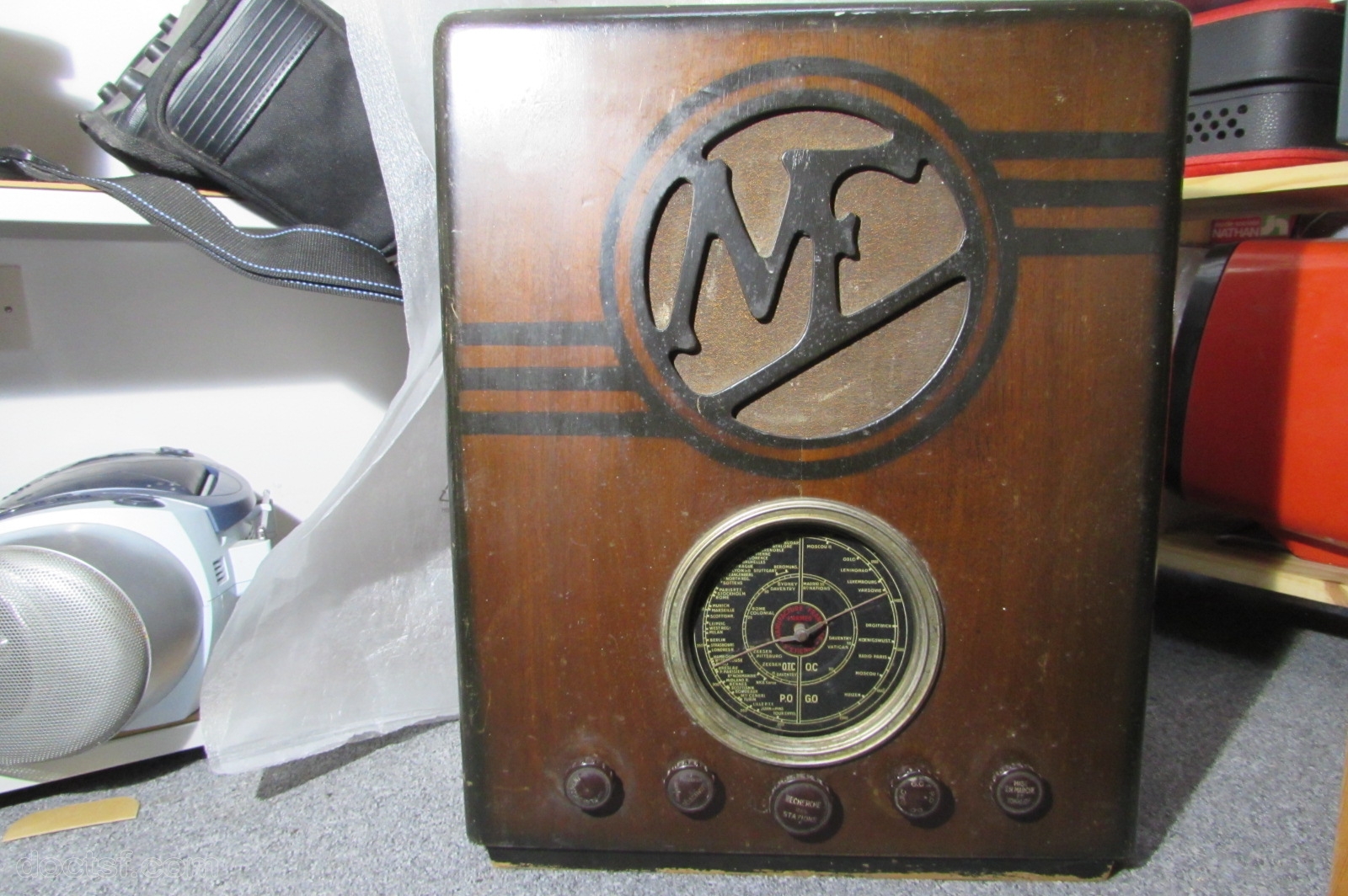

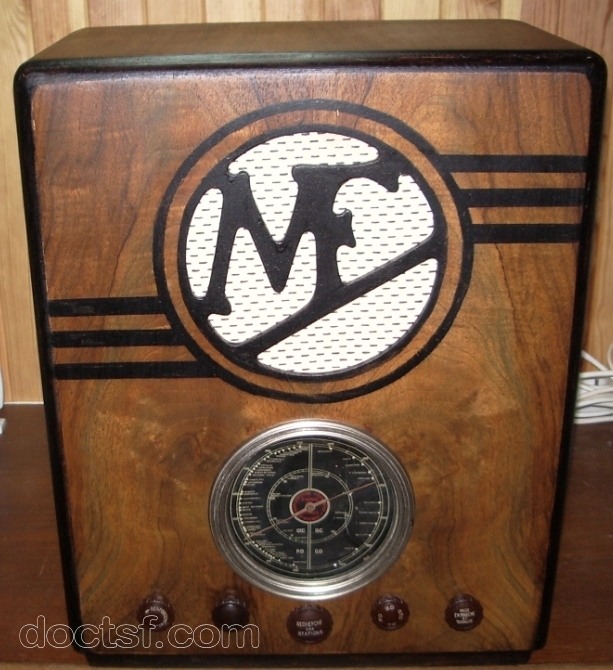

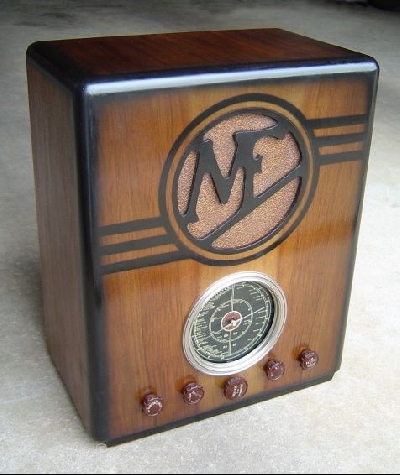

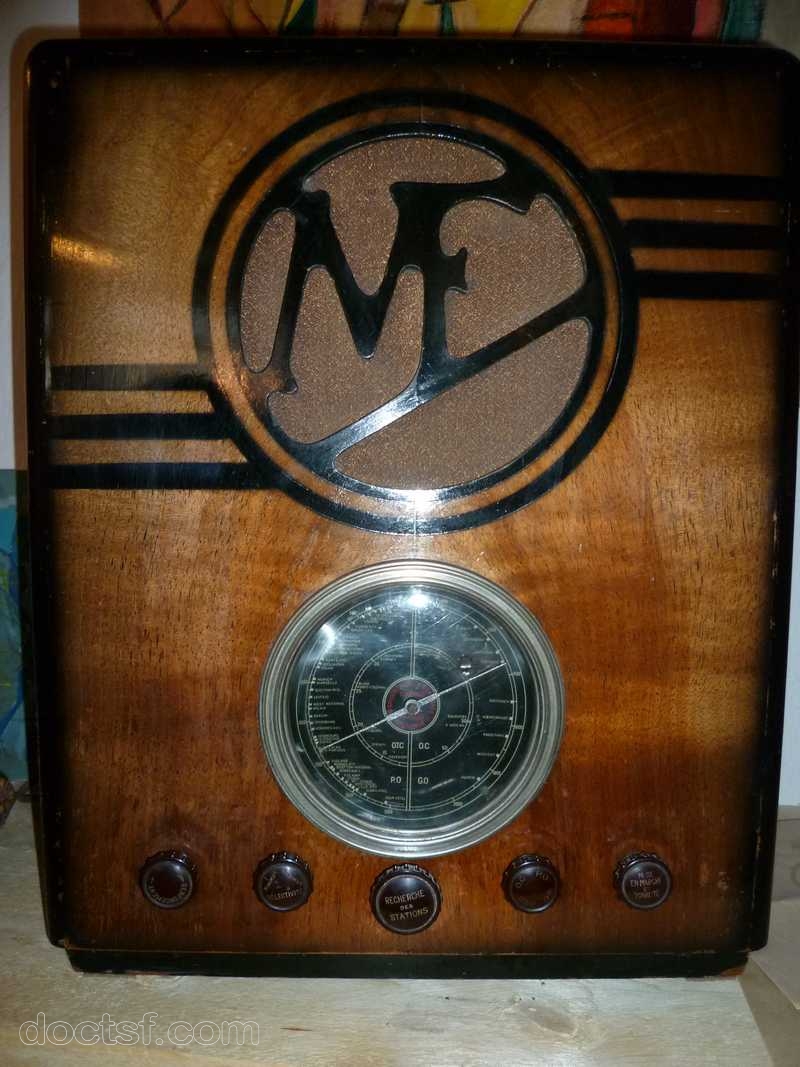

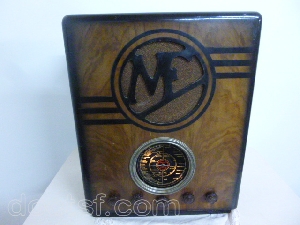

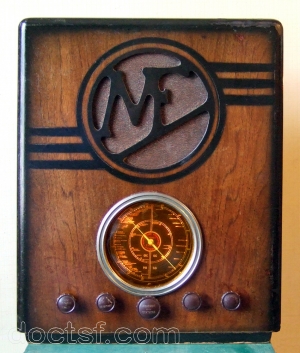

Forme : Vertical
Type de montage : Superhétérodyne. MF : 110
4 gammes : GO PO OC OTC - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 410     H: 510     P: 240 (mm)     Poids : 16

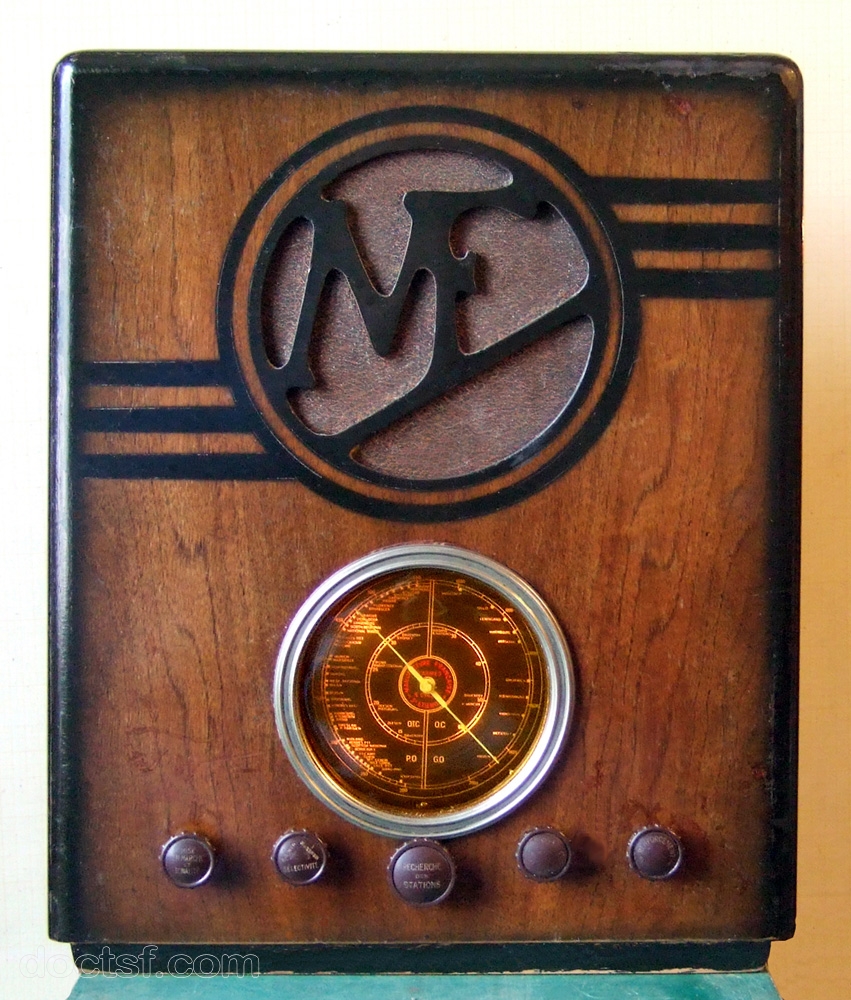

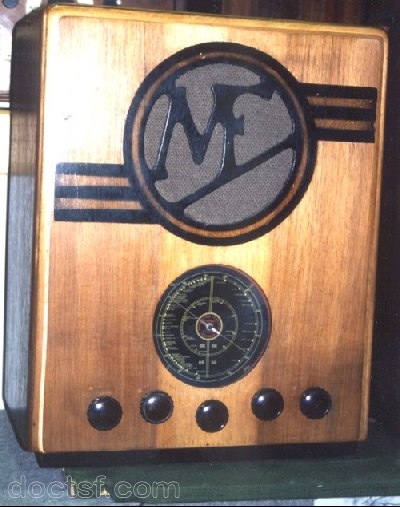

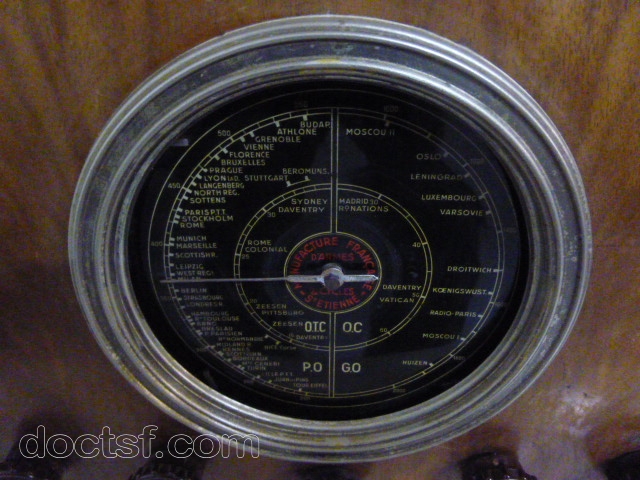

Cadran : rond ou ovale
Boutons : 5
Alimentation : Secteur alternatif 110/240 V

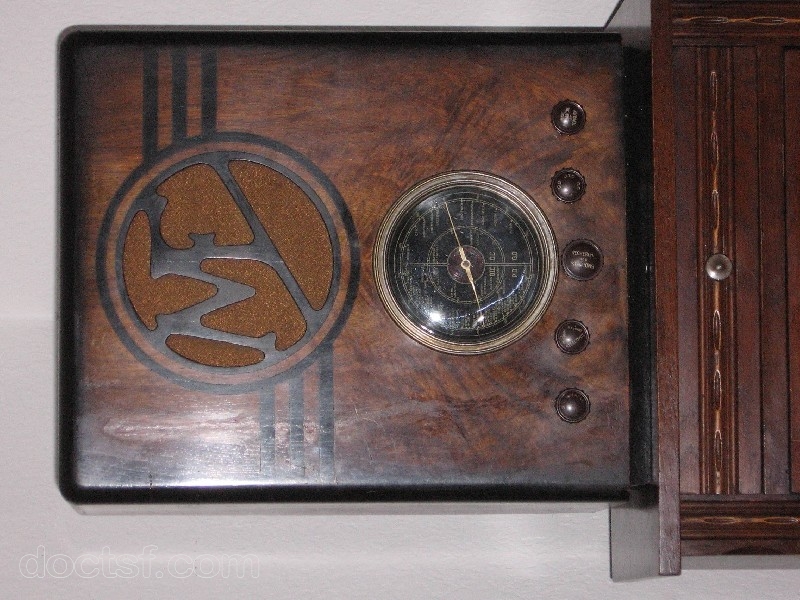

Matière : Bois Noyer verni

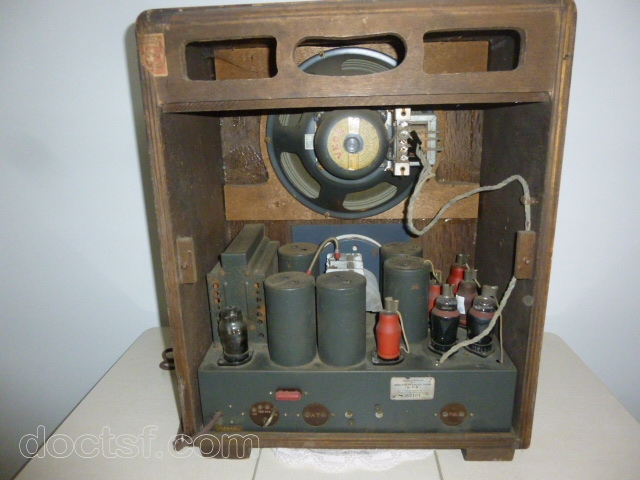

Haut-parleur : Excitation diam.240

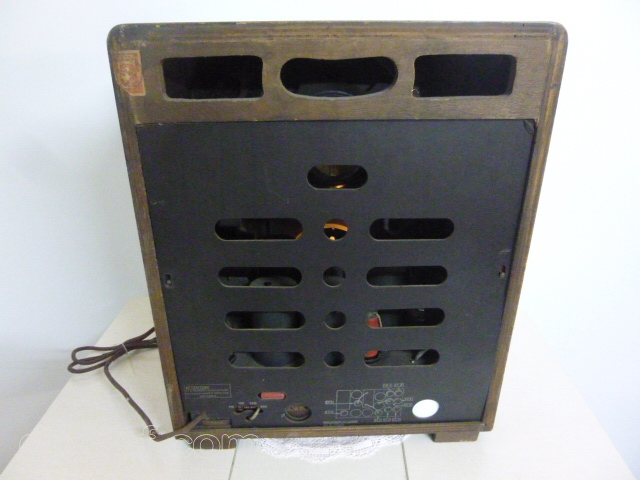

Prises : Ant,Terre,PU.

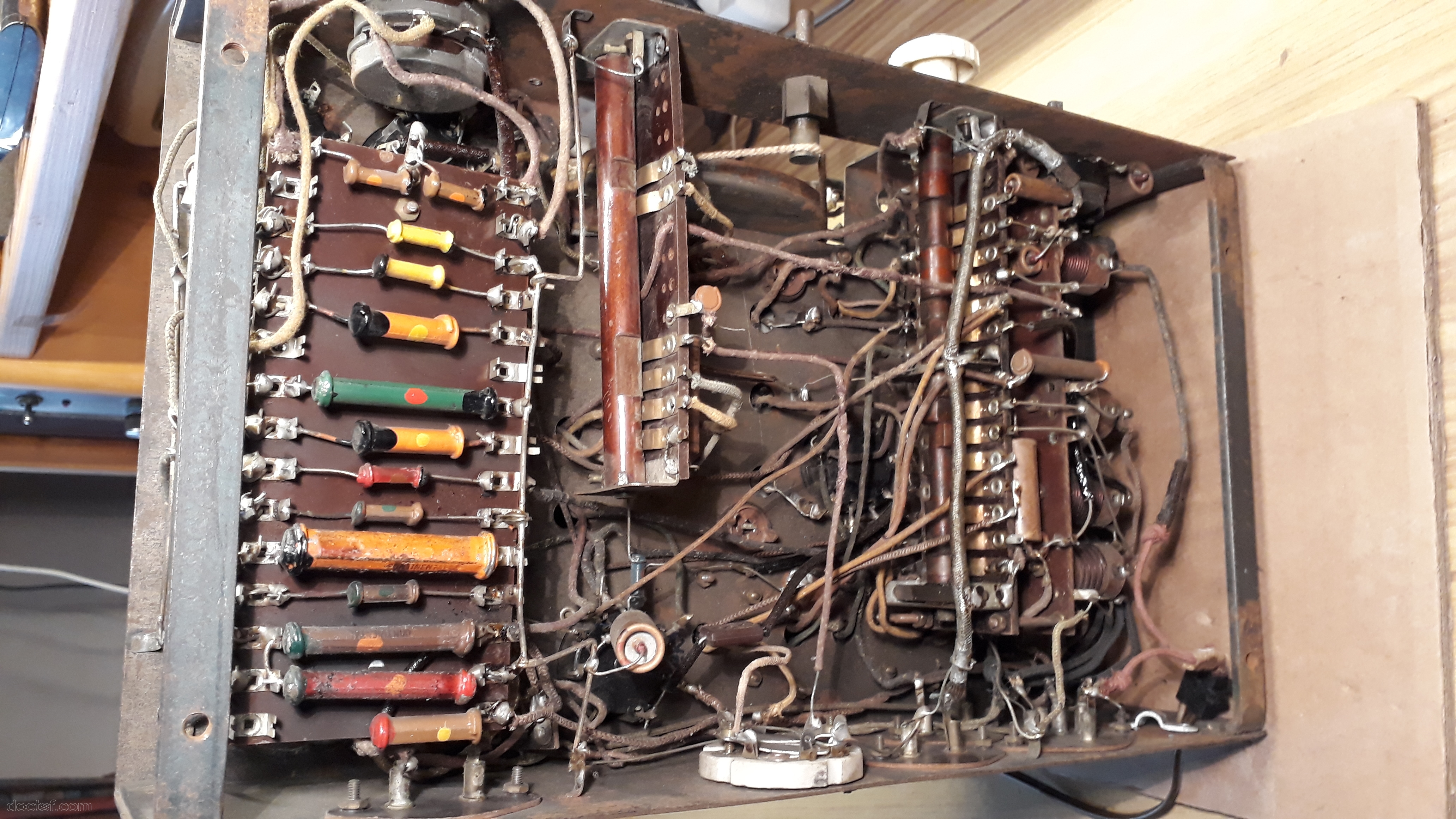

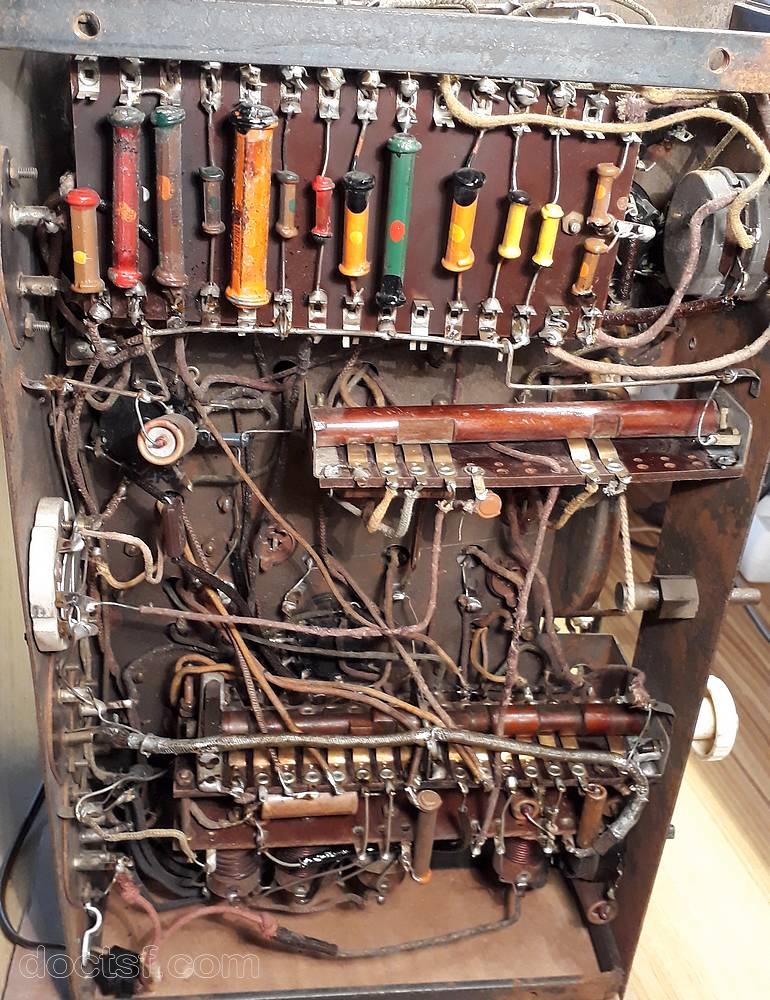

Commentaires : Existe en version push-pull BF équipé de 2x6F6 au lieu de 2xEL2. Haut parleur électrodynamique. Schéma erroné, voir seconde version temporaire en cours de correction (les valeurs de résistance ou de puissance ne correspondent pas au montage réel). Accès difficile a certaine connexions et certains condensateurs , cachés sous la plaquette de résistances (il est conseillé de repérer et démonter, puis remplacer d'office ces condensateurs par des "mylar" récents pour être tranquille...). Les lampes de cadran , trop proches du cadran, devront être de 6,5v 0,1A (pas 0,3A pour ne pas brûler le cadran)


3 schémas ou documents techniques (notices) disponibles pour le modèle BA 36 Manufrance ! Voir ci-contre pour télécharger gratuitement
Dans la collection de Frappier_Hubert, Gregoire_Jacques, Guittard Jean-Pierre, Radiosolo54, Loiseau Christian, Jean-Marie59, athel, lastur, Garric12, semreh
