Fiche 72576
Identité Proposez un logoMarque : Magnavox
Magnavox
Modèle : 1 ST 800
Année : 1959-1962
Caractéristiques
Fonctions : radio pu/électrophone/phono
Appareil à 42 lampes équipé d'un oeil magique

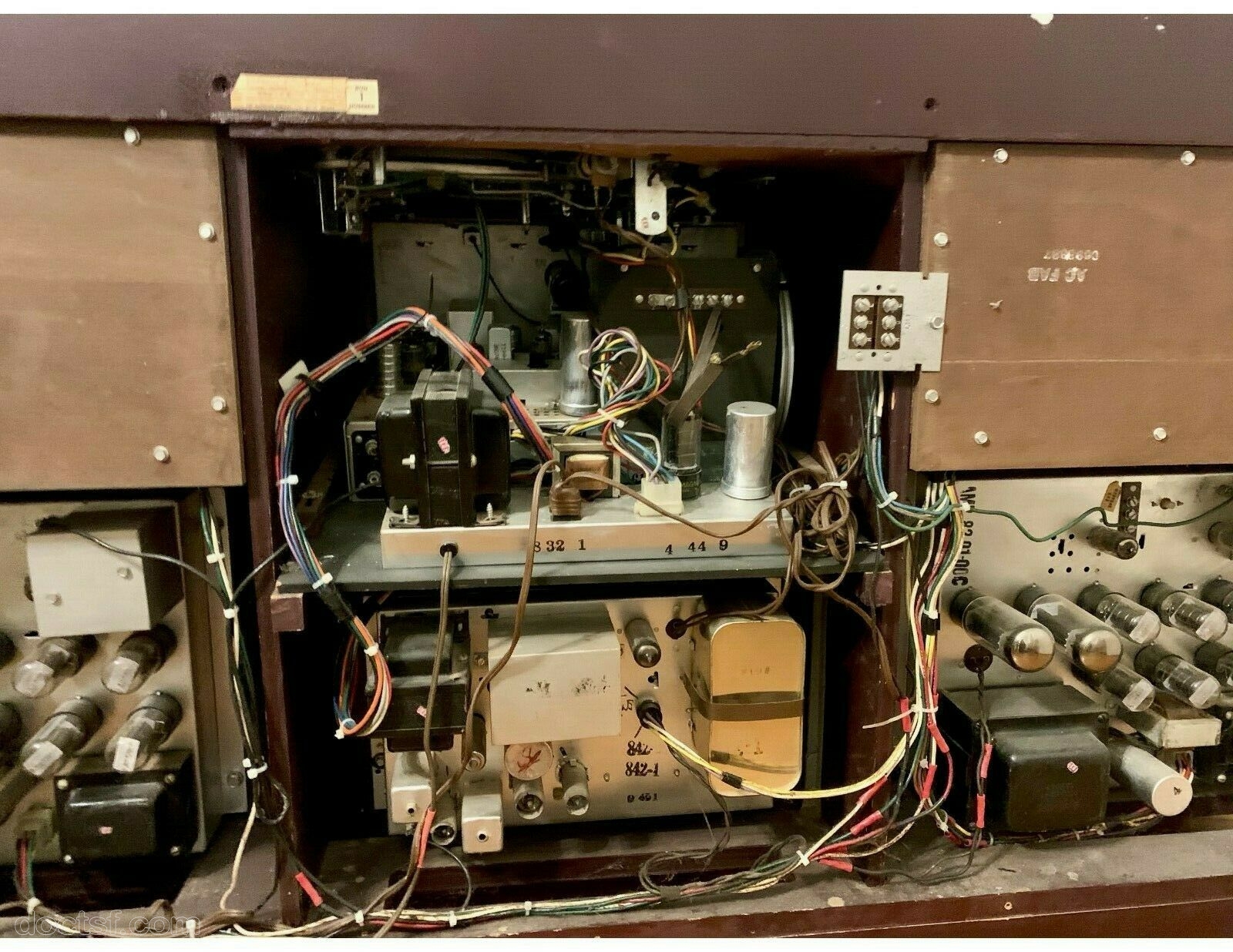

Jeu de lampes 1 : 6CY5, 6EA8, 6BA6, 6BA6, 6BA6, 6BE6, 6AL5, 12AX7A, 12AX7A, 12AX7A, 12AU7, 6E5 (Tuner)

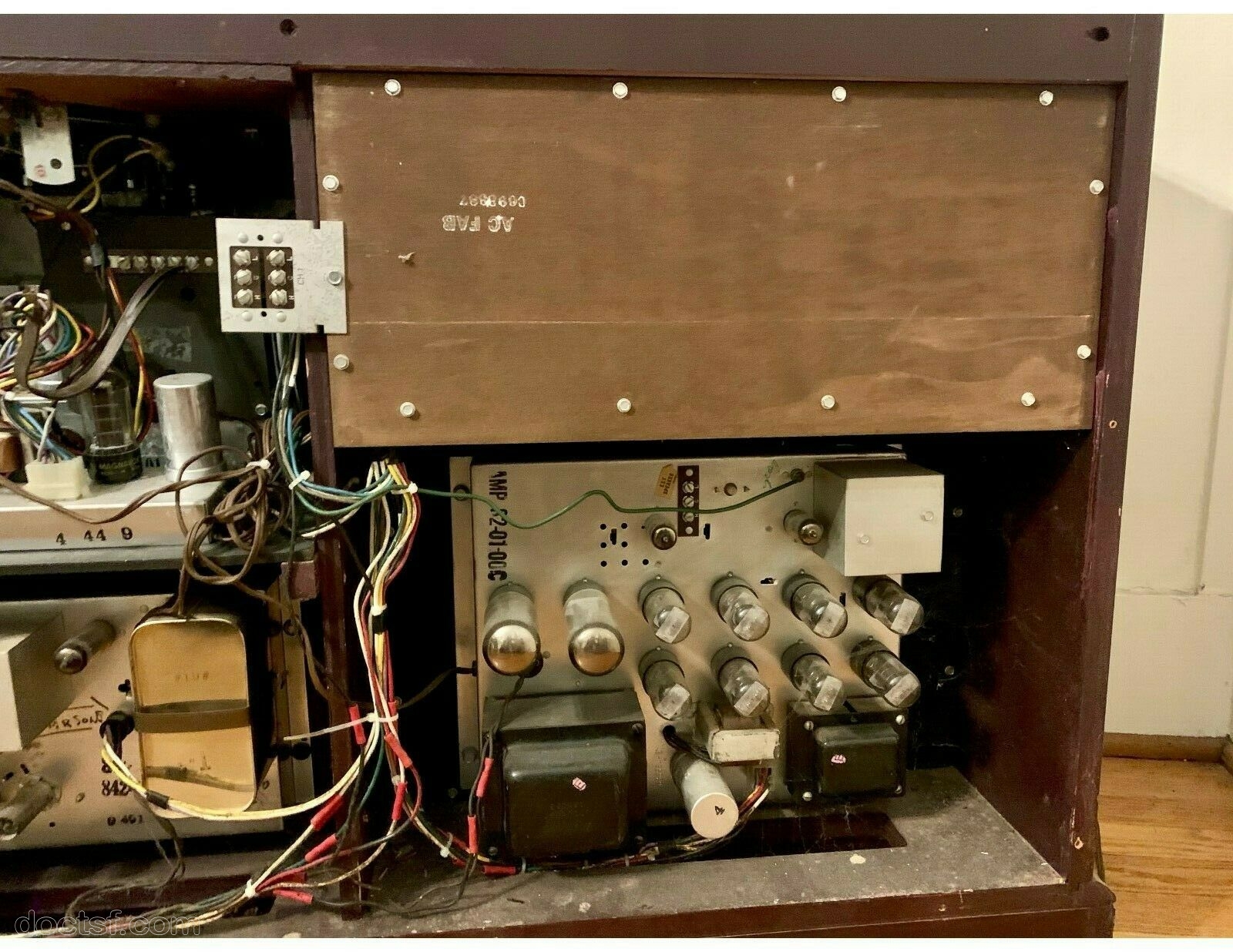

Jeu de lampes 2 : 12AX7A, 12AX7A, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 5U4GB, 5U4GB (Châssis amplification canal gauche)

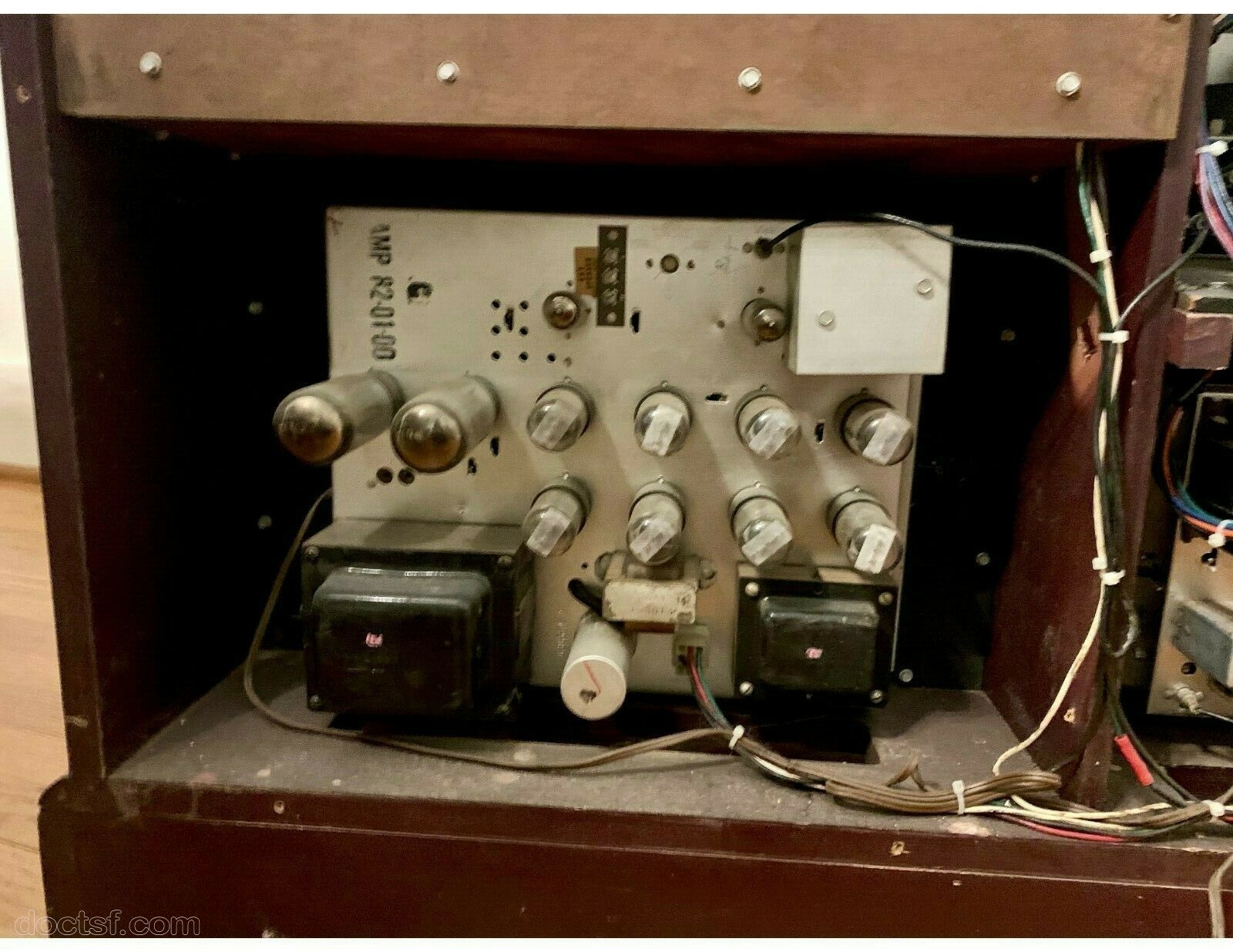

Jeu de lampes 3 : 12AX7A, 12AX7A, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 6V6GT, 5U4GB, 5U4GB (Châssis amplification canal droite)
Jeu de lampes 4 : EF93, 6CM7, EBC91, 6U8A, 6X4 (Récépteur HF de la télécommande)
3 semi-conducteurs : TS792 TS792 2N212 (Télécommande)

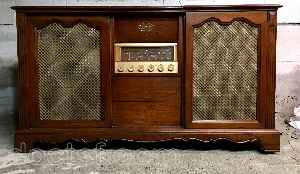

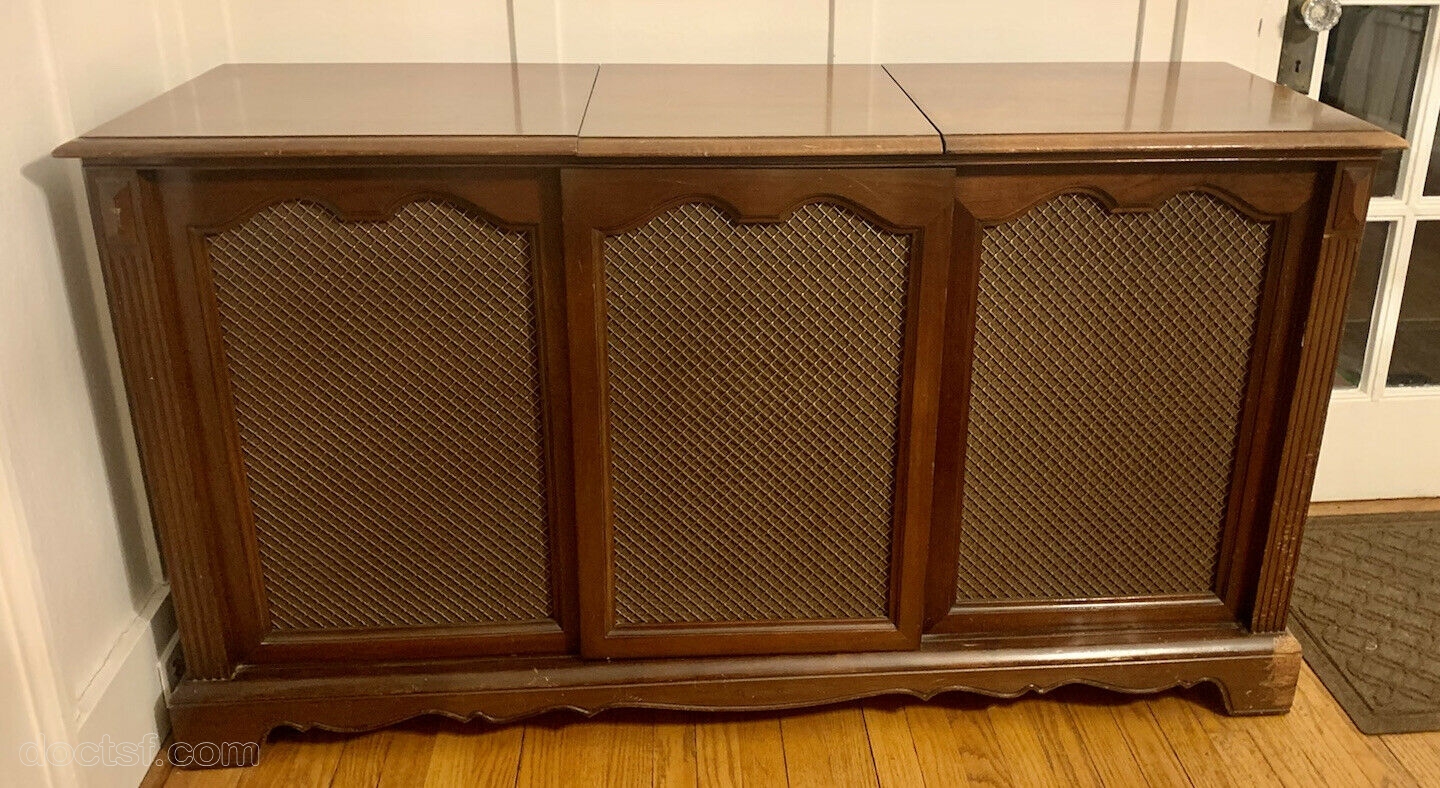

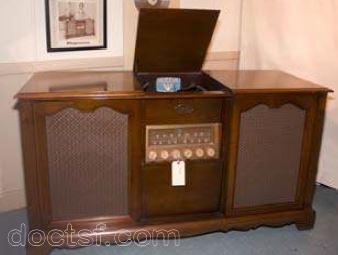

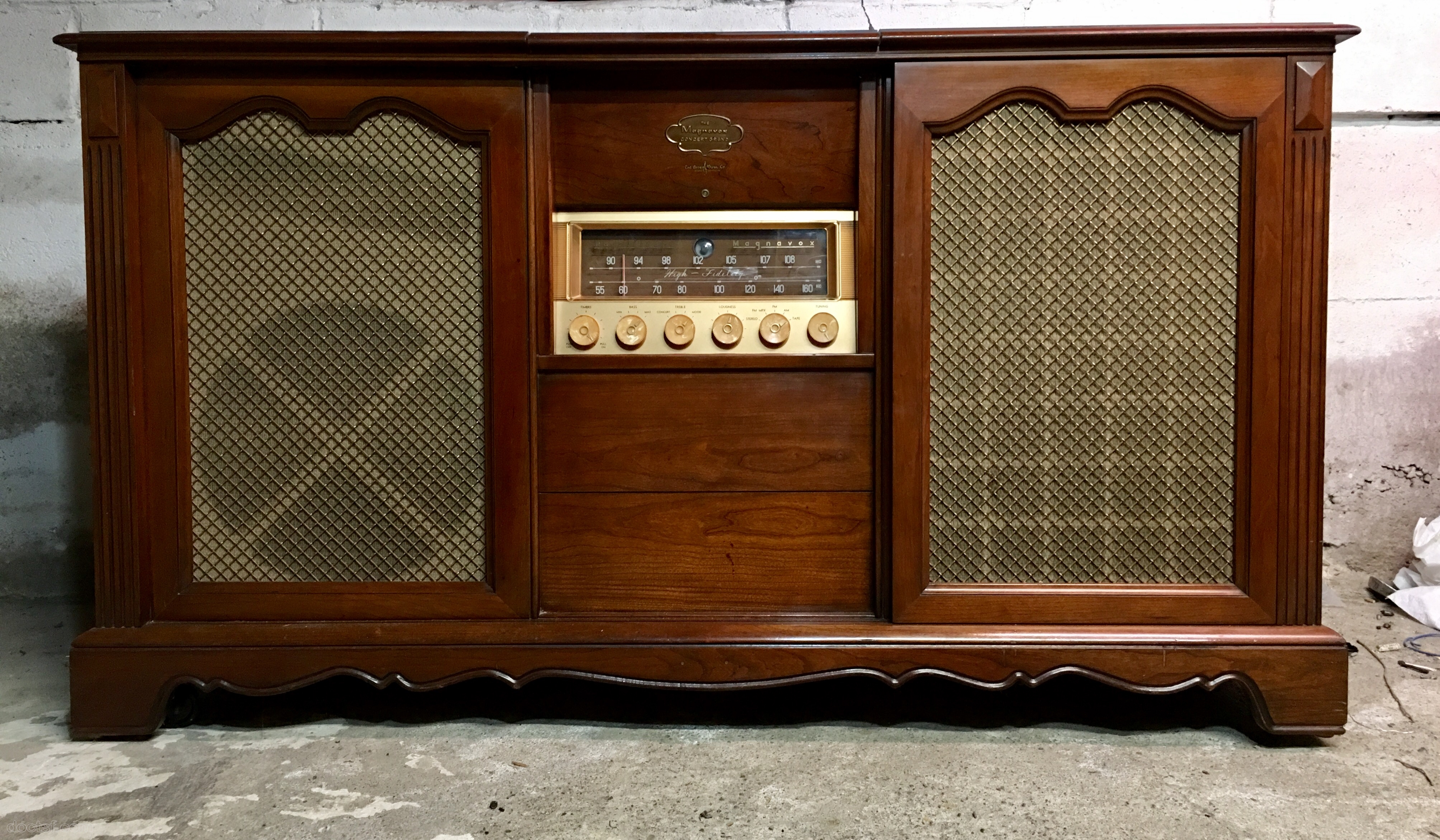

Forme : Meuble
Type de montage : Superhétérodyne. MF : 455kHz / 10.7MHz
2 gammes : PO BE - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 1450     H: 815     P: 485 (mm)     Poids : 159

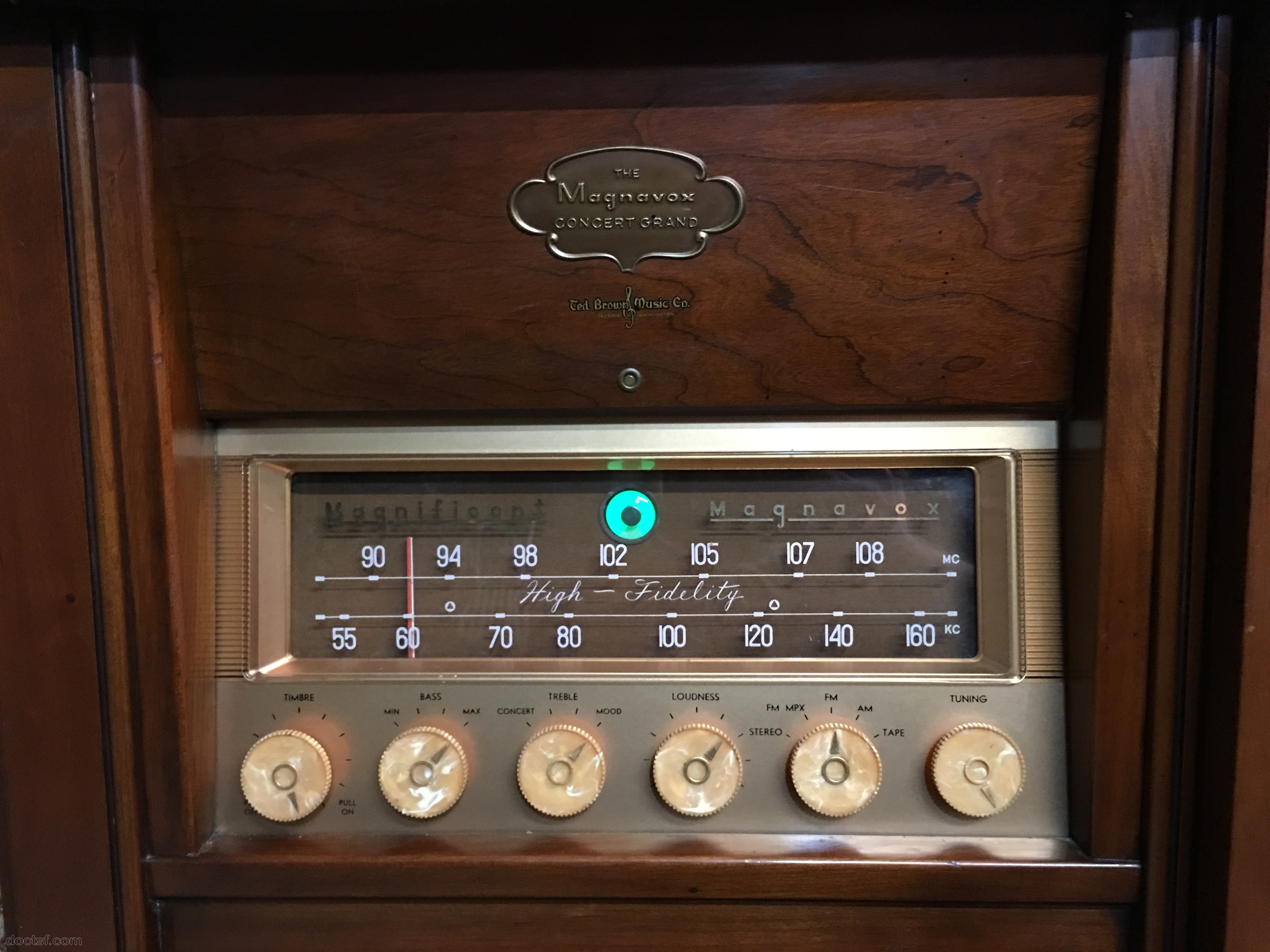

Cadran : carré ou rect.
Boutons : 6
Alimentation : Secteur alternatif 117V
Matière : Bois
Haut-parleur : 4

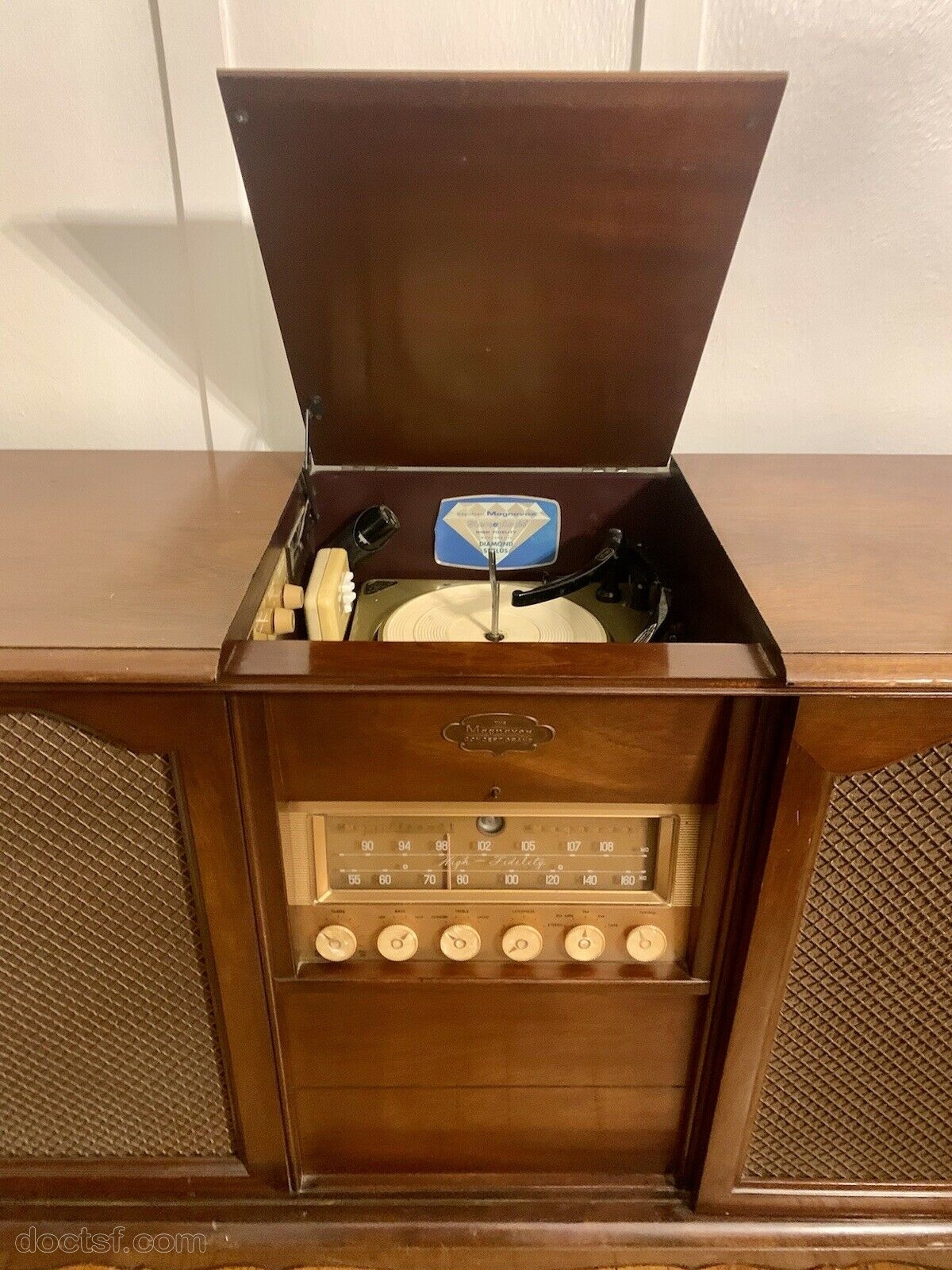

Commentaires : Pick-up 16, 33, 45 et 78T stéréo. Peut-être équipé en option d'un multiplexeur FM pour la stéréo (Magnavox 7001-00 ou 7002-00). Equipé d'une télécommande. Double amplification pour chaque canal à 8 tubes 6V6GT et 2 tubes 12AX7A. Redressement sur chacun d'entre eux par 2 tubes 5U4GB.
