Fiche
1150
Identité
Marque :
Lemouzy
Lemouzy
Modèle :
E 57 (E)
Année :
1934
Caractéristiques
Fonctions :
radio
Appareil à 7 lampes
- Indicateur à ombre
Jeu de lampes 1 :
TF2
,
TK1
,
TF2
,
TB1
,
TE46
,
TE43H
,
TV90
(lampes Radiotechnique-Dario)
Jeu de lampes 2 :
AF2
,
AK1
,
AF2
,
AB1
,
E446
,
E443H
,
1561
2 autres modèles avec ces lampes
(Lampes Philips)
Forme :
Vertical
Type de montage :
Superhétérodyne. MF : 140 kHz
3 gammes :
GO PO OC
- caractéristiques tirées de : https://www.doctsf.com -
Dimensions :
L: 390 H: 470 P: 250 (mm) Poids : 13
Cadran :
carré ou rect.
Boutons :
4
Alimentation :
Secteur alternatif 115 - 130 - 145 - 160 - 230 - 250 V
Matière :
Bois
Noyer verni au tampon
Haut-parleur :
Électrodynamique à excitation de 21 cm
Commentaires :
Décor chromé. Ref E57E, pour lampes européennes. Les 500 premiers exemplaires (E57A) étaient équipés en lampes Américaines. Indicateur au néon remplacé par un milli à ombre pendant la production.
Voir aussi :
Lemouzy E 57 (A)
Voir aussi :
Lemouzy VZF
7 schémas ou documents techniques (notices) disponibles pour le modèle E 57 (E) Lemouzy ! Voir ci-contre pour télécharger gratuitement
Dans la collection de anprc10
Signaler un contenu erroné ou une anomalie
Lemouzy - E 57 (E)

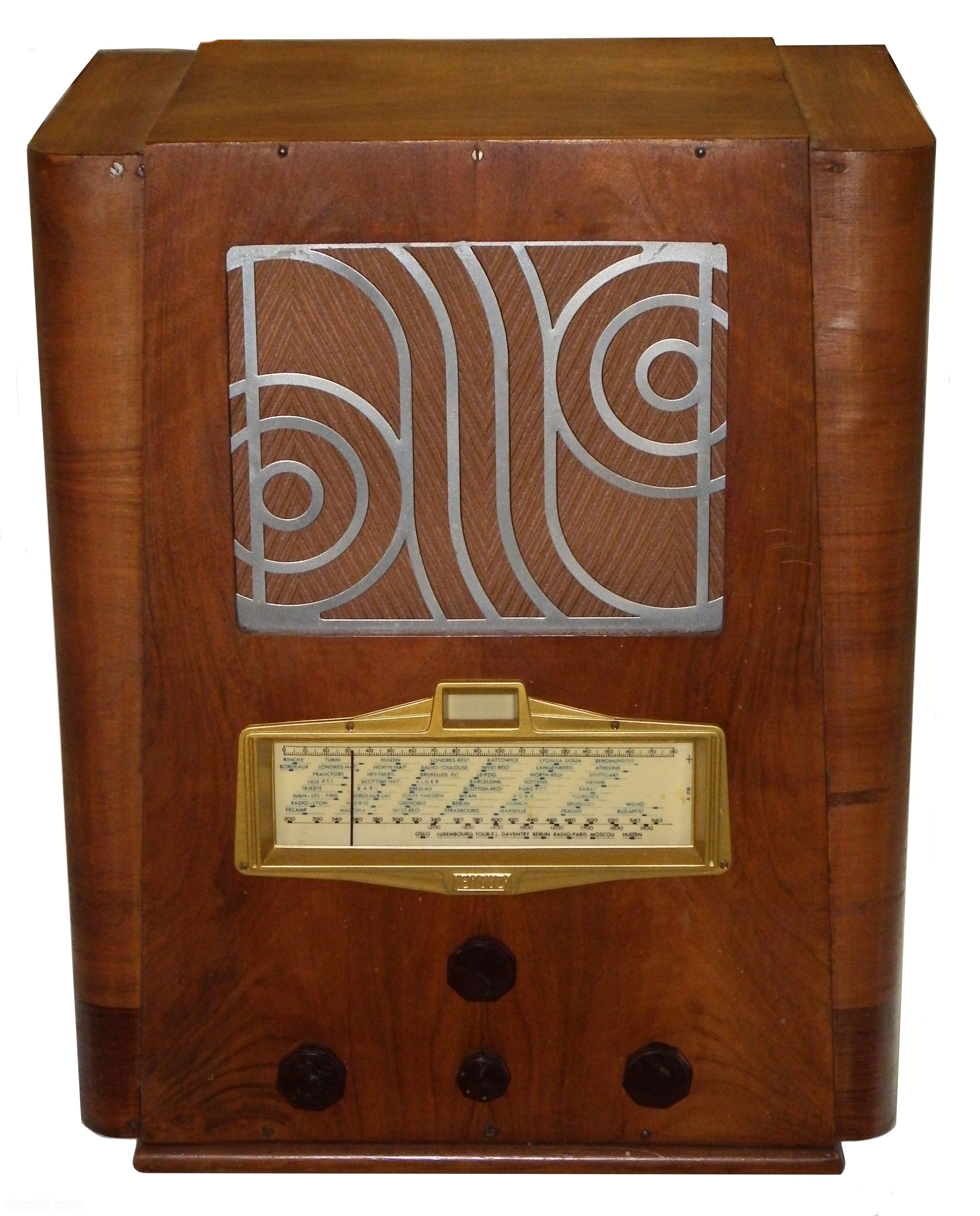

E57E Avant - avant restauration
Collection Anprc10
Lemouzy - E 57 (E)

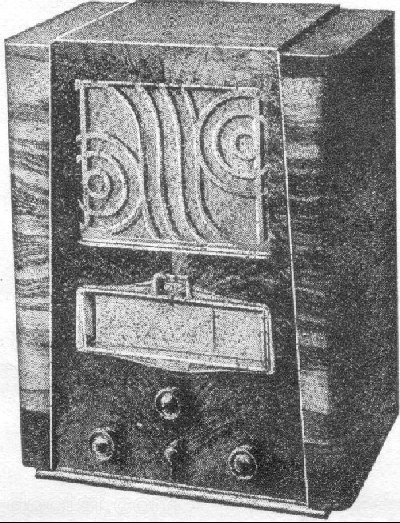

Photo 1
Transmis par (inconnu)
Origine : TLR FEV 36,PUB /RADIO-VENTE DéC 34
Lemouzy - E 57 (E)

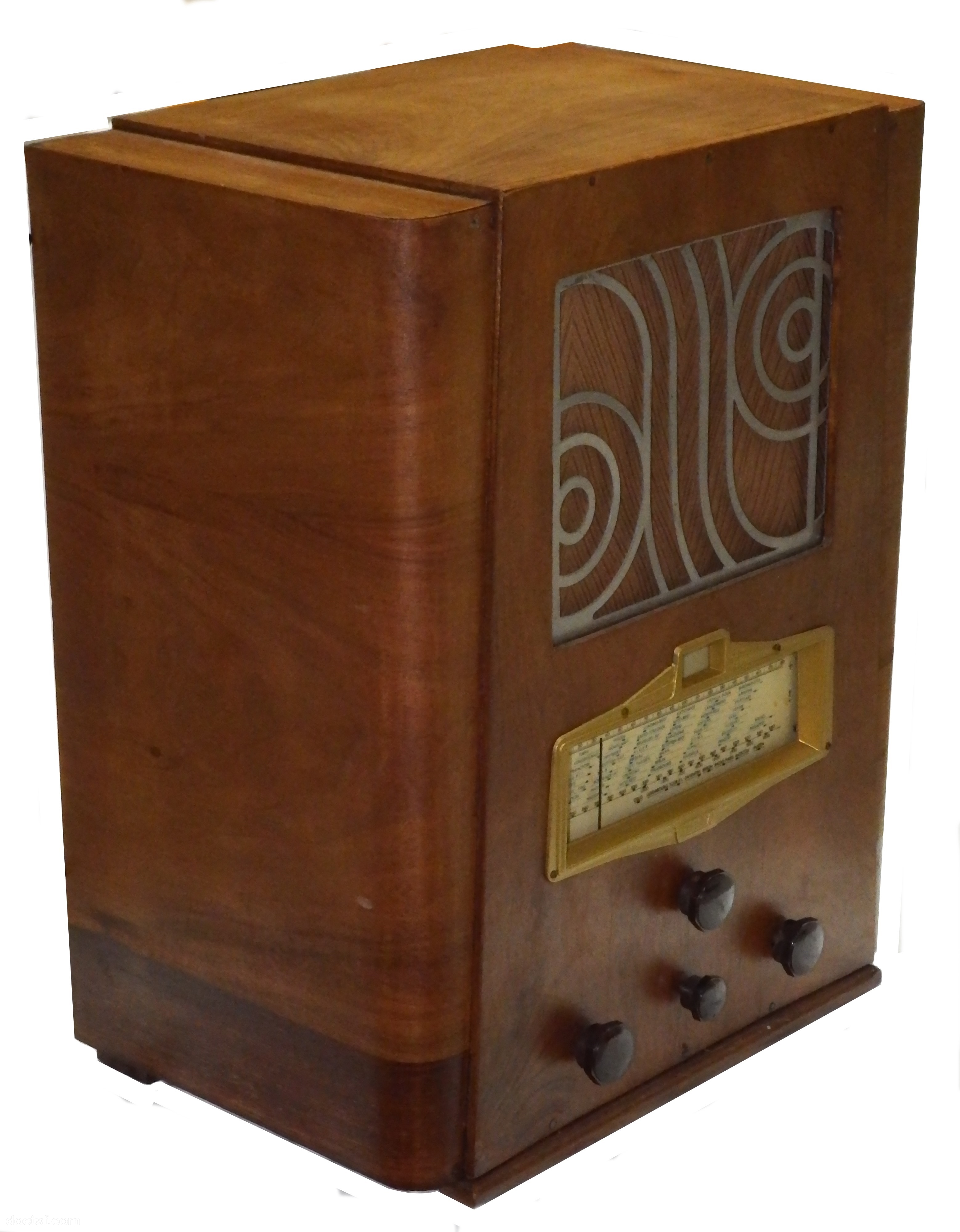

E57E vue gauche _ avant restauration
Collection Anprc10
Lemouzy - E 57 (E)

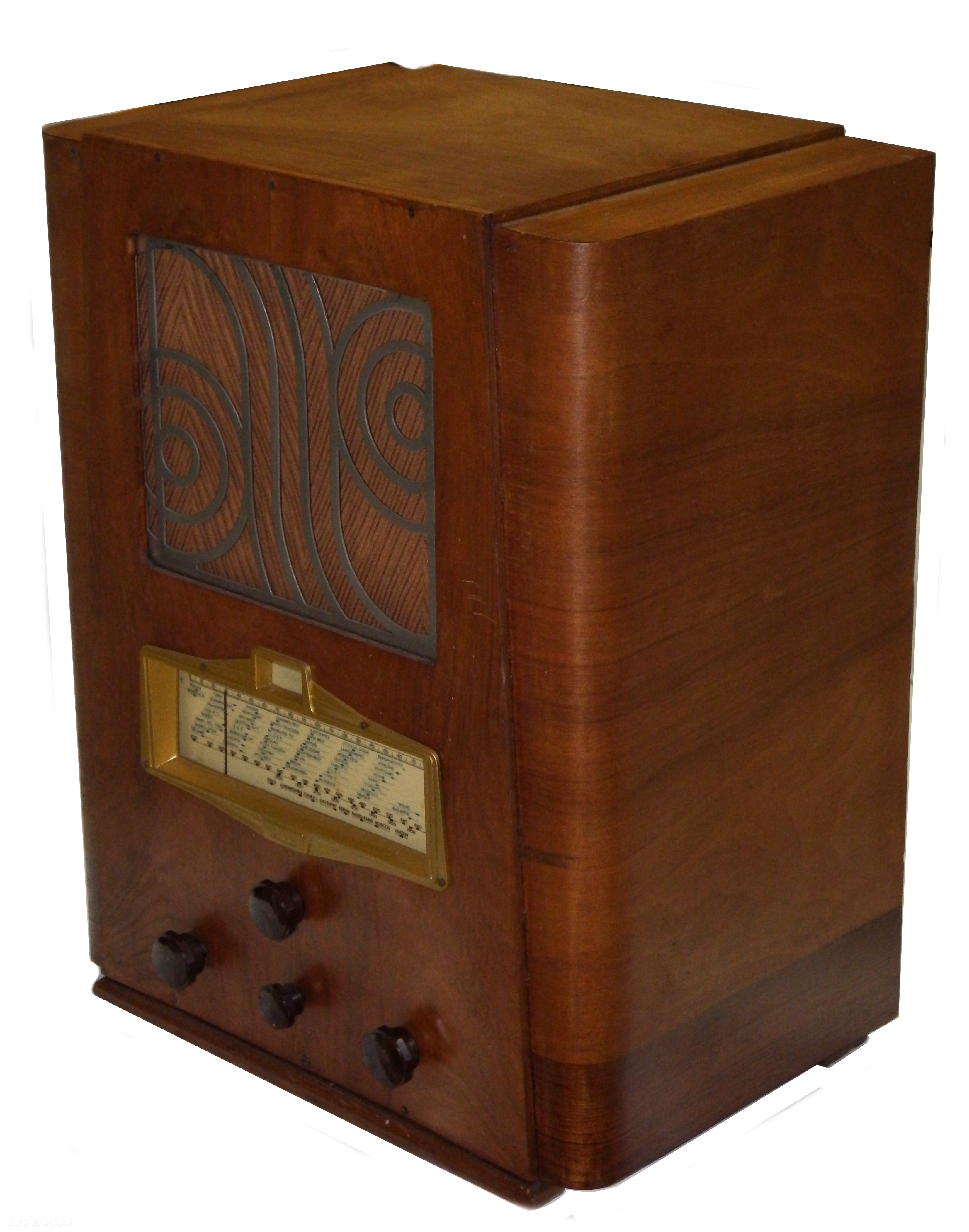

E57E vue droite _ avant restauration
Collection Anprc10
Lemouzy - E 57 (E)

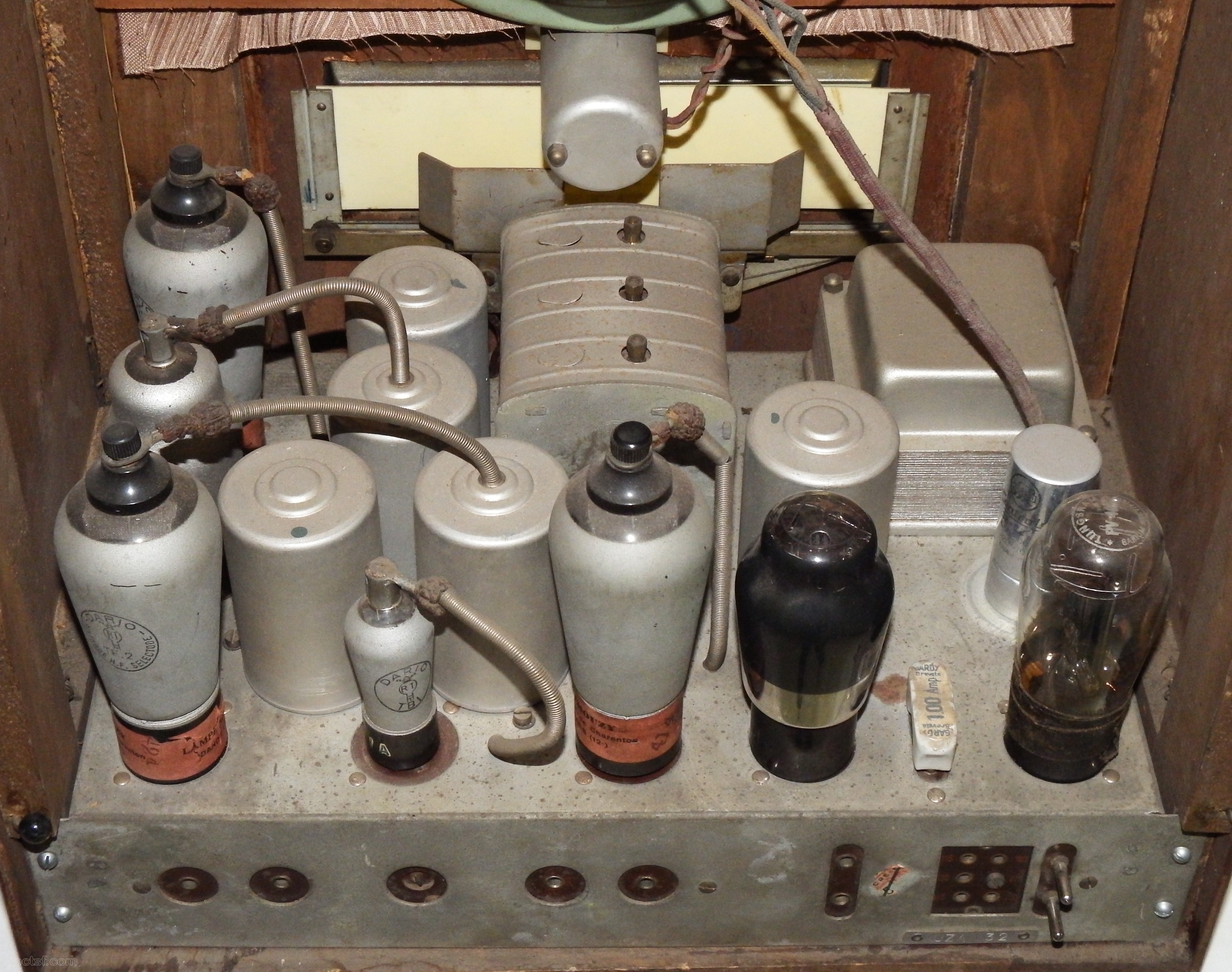

E57E chassis dessus
Collection Anprc10
Lemouzy - E 57 (E)

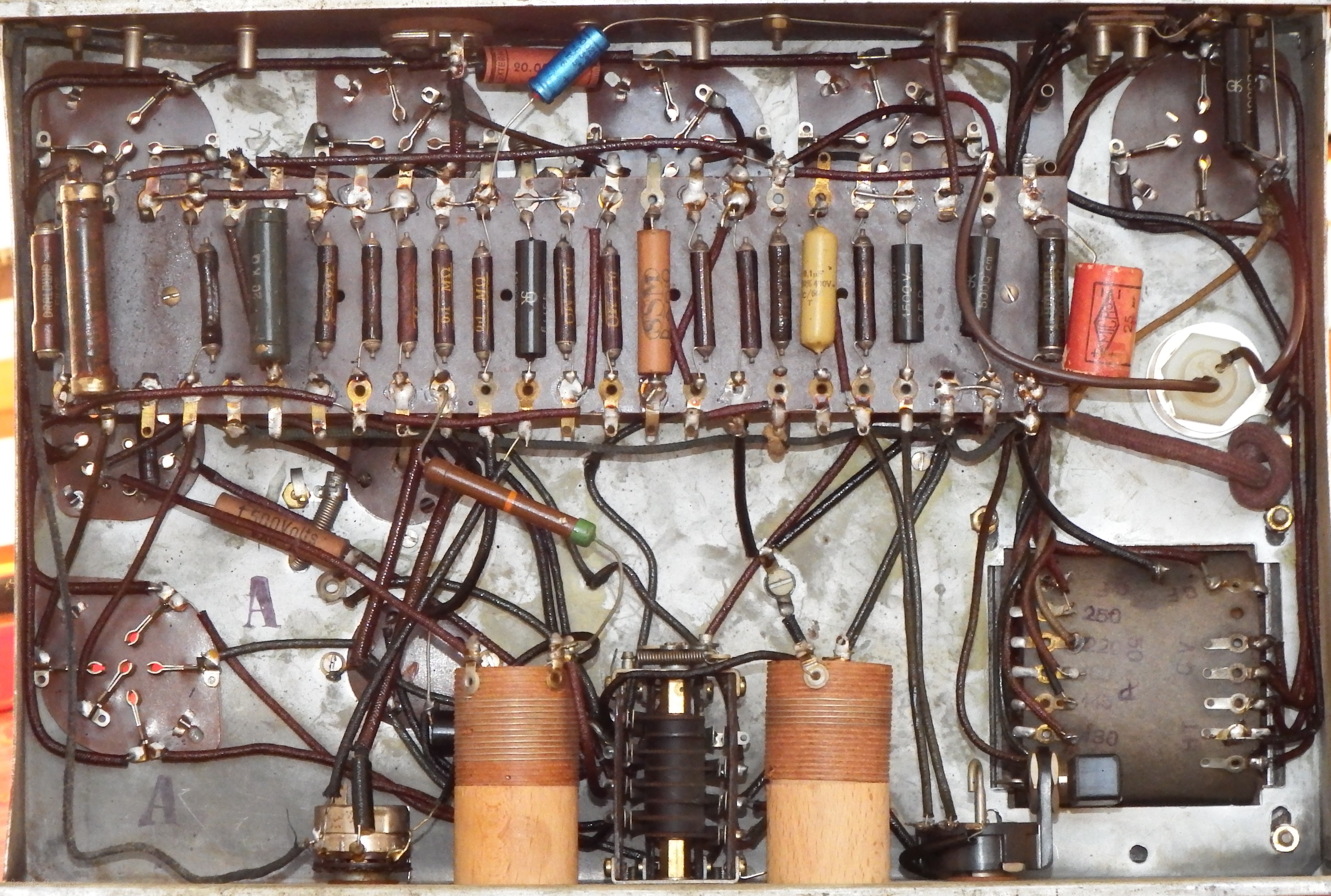

E57E chassis dessous
Collection Anprc10
