- Fonctions
- Appareils de mesure
- Matière principale
- Métal
- Couleurs
- Façade grise clair, coque grise/bleue martelée
- Type d'alimentation
- Alternatif
- Alimentation : commentaires
- 115 - 230 V
- Equipement
- Semi-conducteurs · Lampes
- Détails

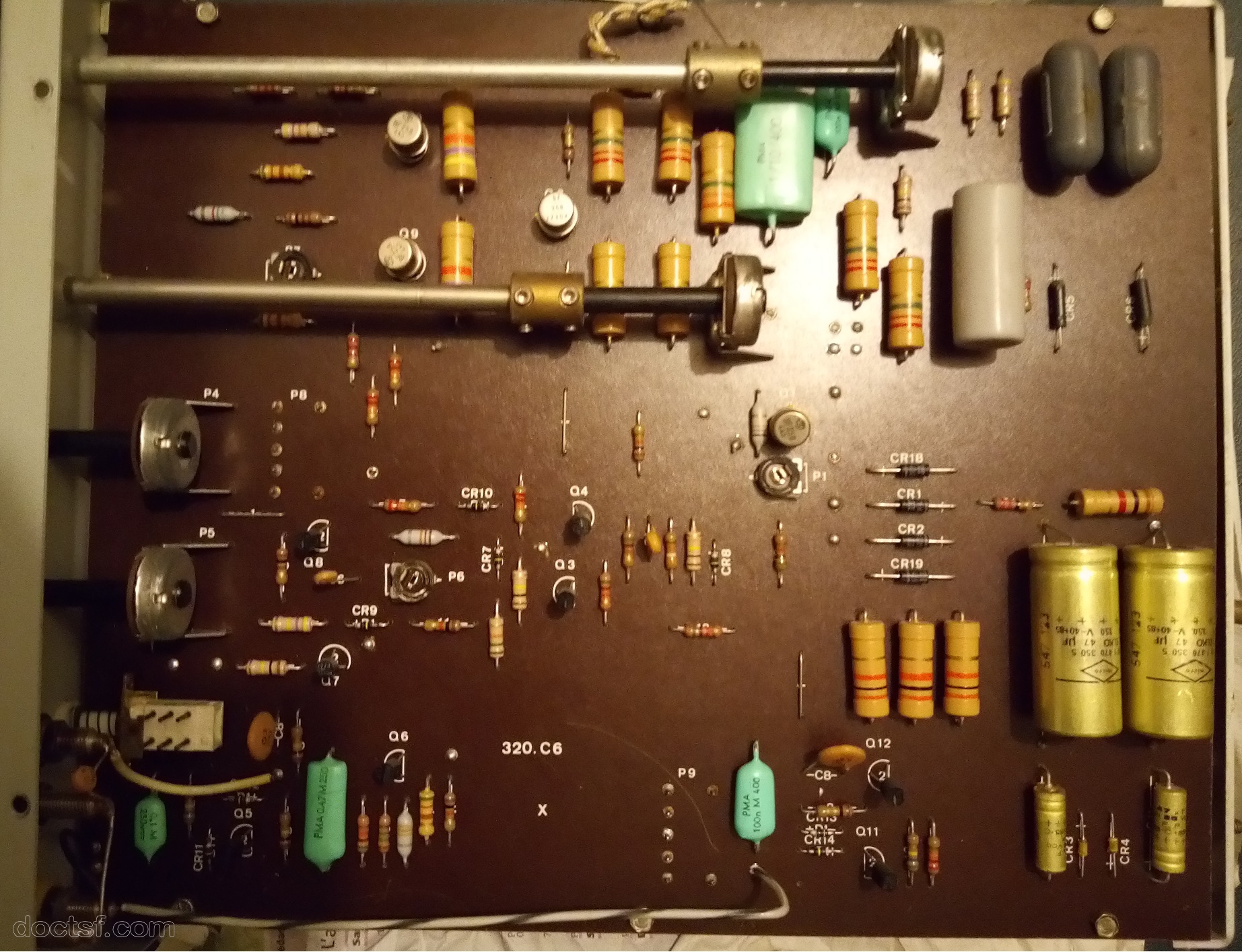

- BF258 date code 4 45 (1974) Texas * 5 (amply Y et X)
- Autres caractéristiques

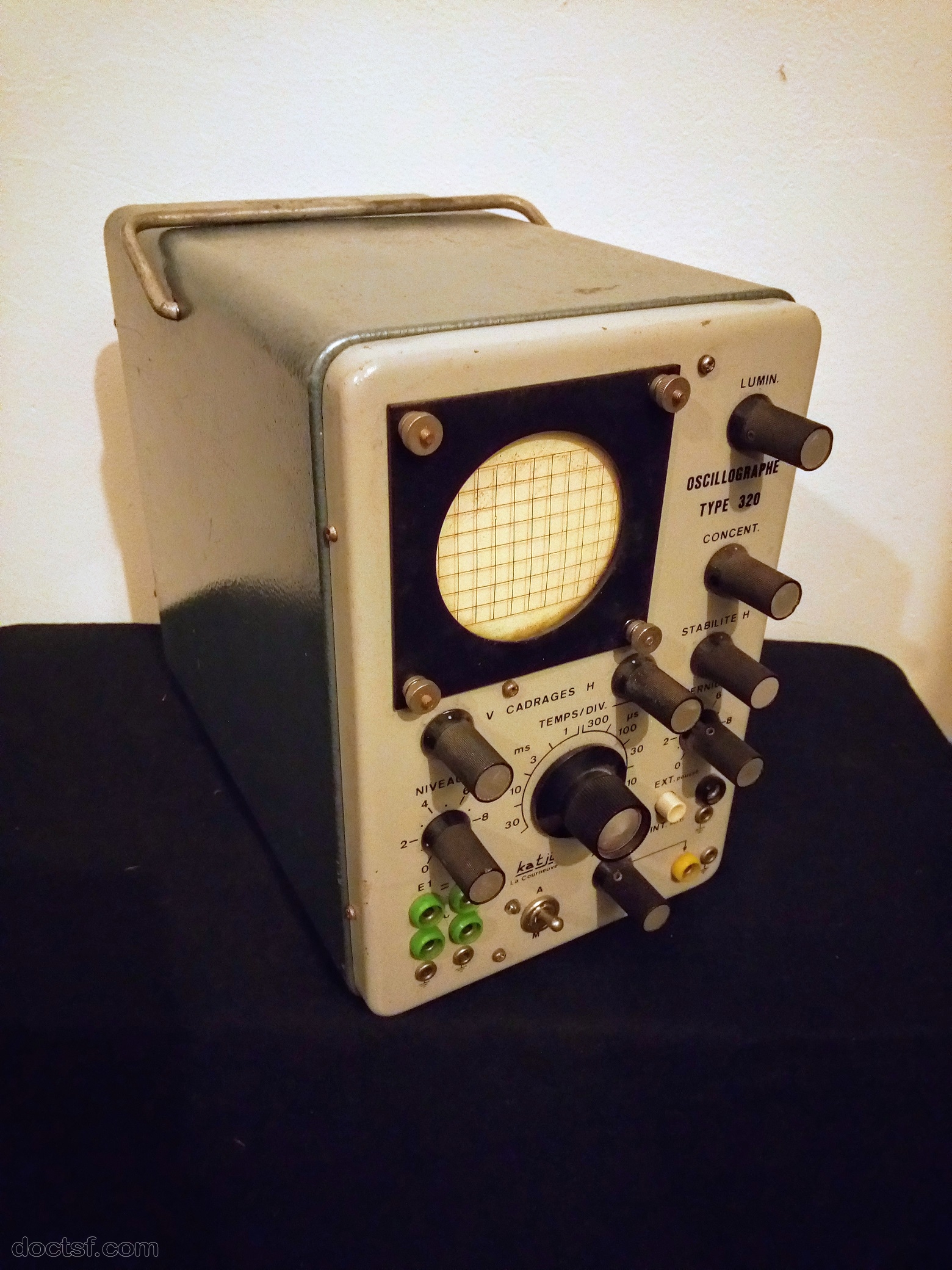

- Ne pas confondre avec oscilloscope 320P qui est très succinct avec la base de temps.
(très similaire au niveau du coffret)
Inter A/M avec un voyant = Néon genre NE1.

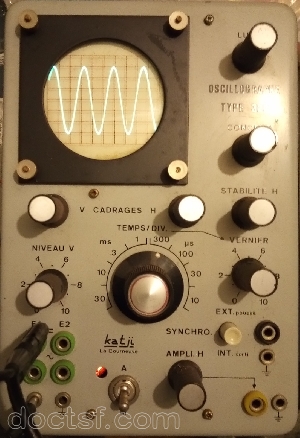

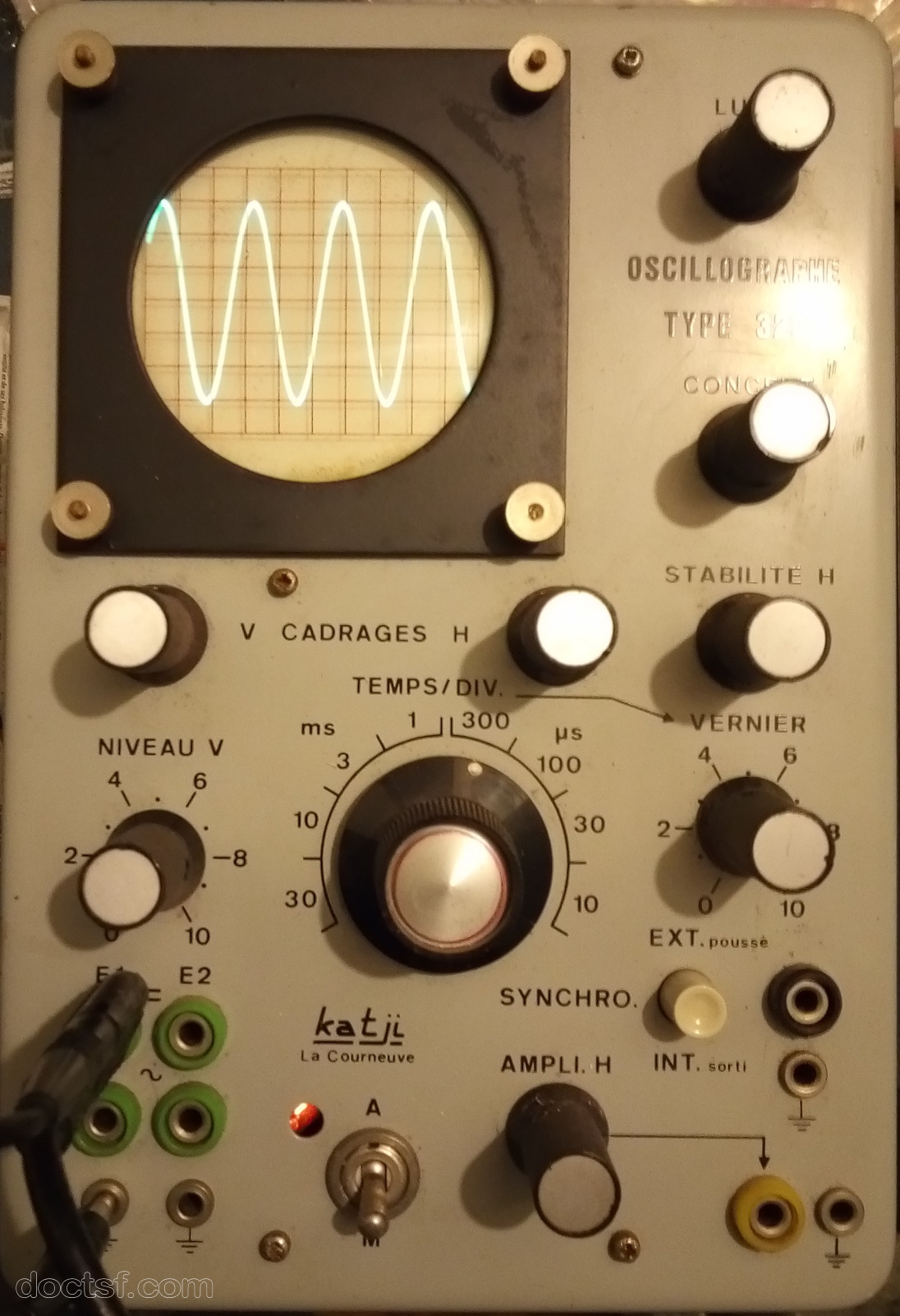

Graticule 8*10 div (taille 0,6 cm) sérigraphiée en rouge.
Réglage lumière et concentration.
Cadrage Y et X

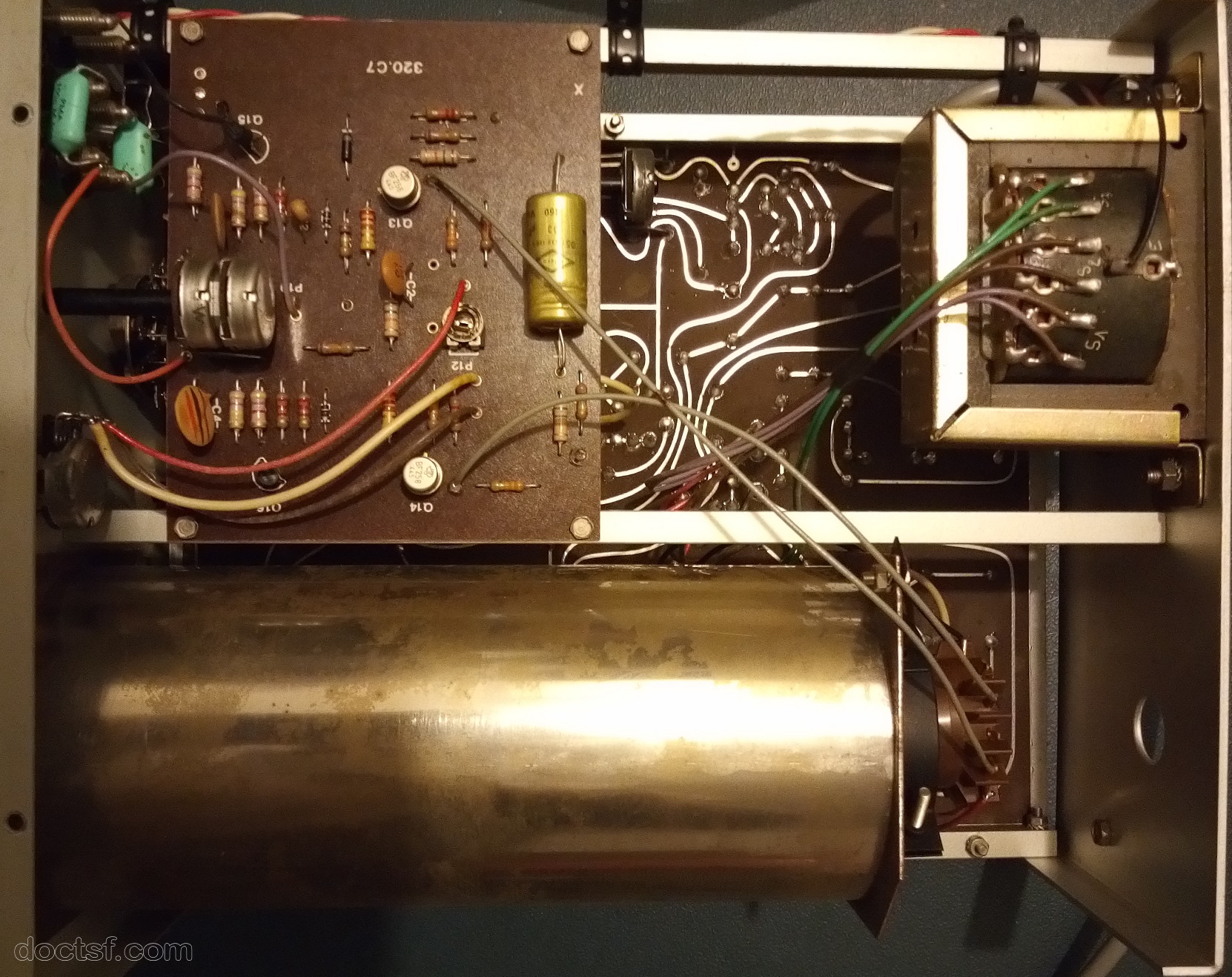

(le tube est fin en affichage, couleur verte froide)
Pas vérifié mais BP peut être 0,5 Mhz
Commutateur de 30 mS à 10 µS , vernier 1-10
Synchro INT/EXT
Permet de travailler en X/Y (mettre bouton stabilité à fond a droite pour bloquer la BDT). Sensibilité variable 0-10.
Entrée E1/E2 bananes DC/AC, serait différentielle.
Les boutons sont très long et doivent éviter d'abimer la sérigraphie noire de façade !
Dommage que pas un calibrateur.
Sensibilité Y variable de 0-10
L'ancien propriétaire n'avait aucuns documents malheureusement.
