(Inconnu) - Modèle à identifier (89678) radio

Fiche 89678

Identité

Marque : (Inconnu)

(Inconnu)

Modèle : Modèle à identifier (89678)

Année : 1935

Caractéristiques
Fonctions : radio
Appareil à 6 lampes dépourvu d'indicateur visuel

Jeu de lampes : 6A7, 6D6, 6D1, 6C6, 42, 80 1 autre modèle avec ces lampes
Forme : Vertical
Type de montage : Superhétérodyne. MF : 125 kHz
3 gammes : GO PO OC - caractéristiques tirées de : https://www.doctsf.com -
Cadran : rond ou ovale
Boutons : 3
Alimentation : Secteur alternatif 110 - 130 - 220 - 240 V
Matière : Bois
Haut-parleur : Électrodynamique de 21 cm à excitation
Prises : Antenne - Terre, P.U.

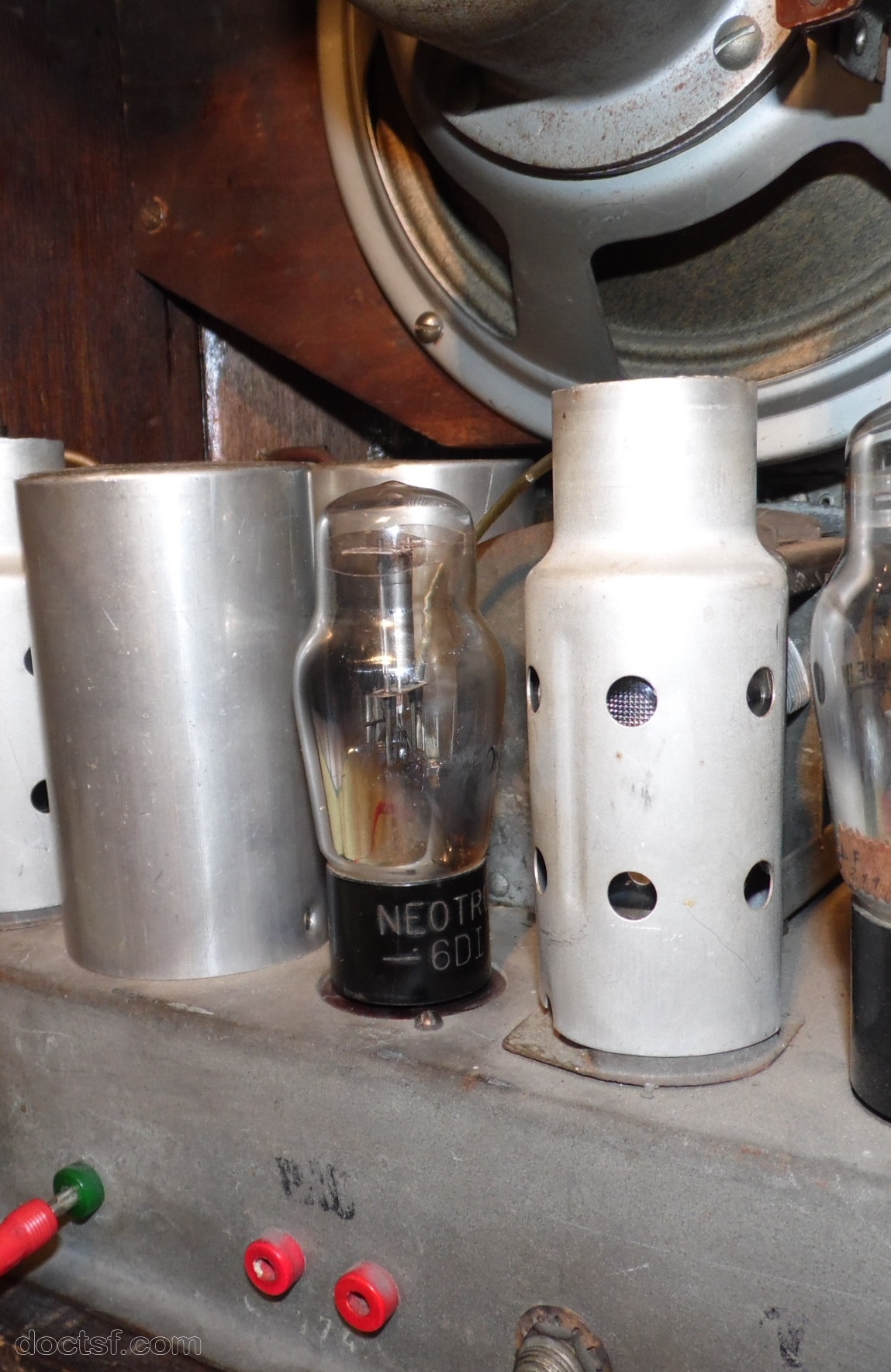

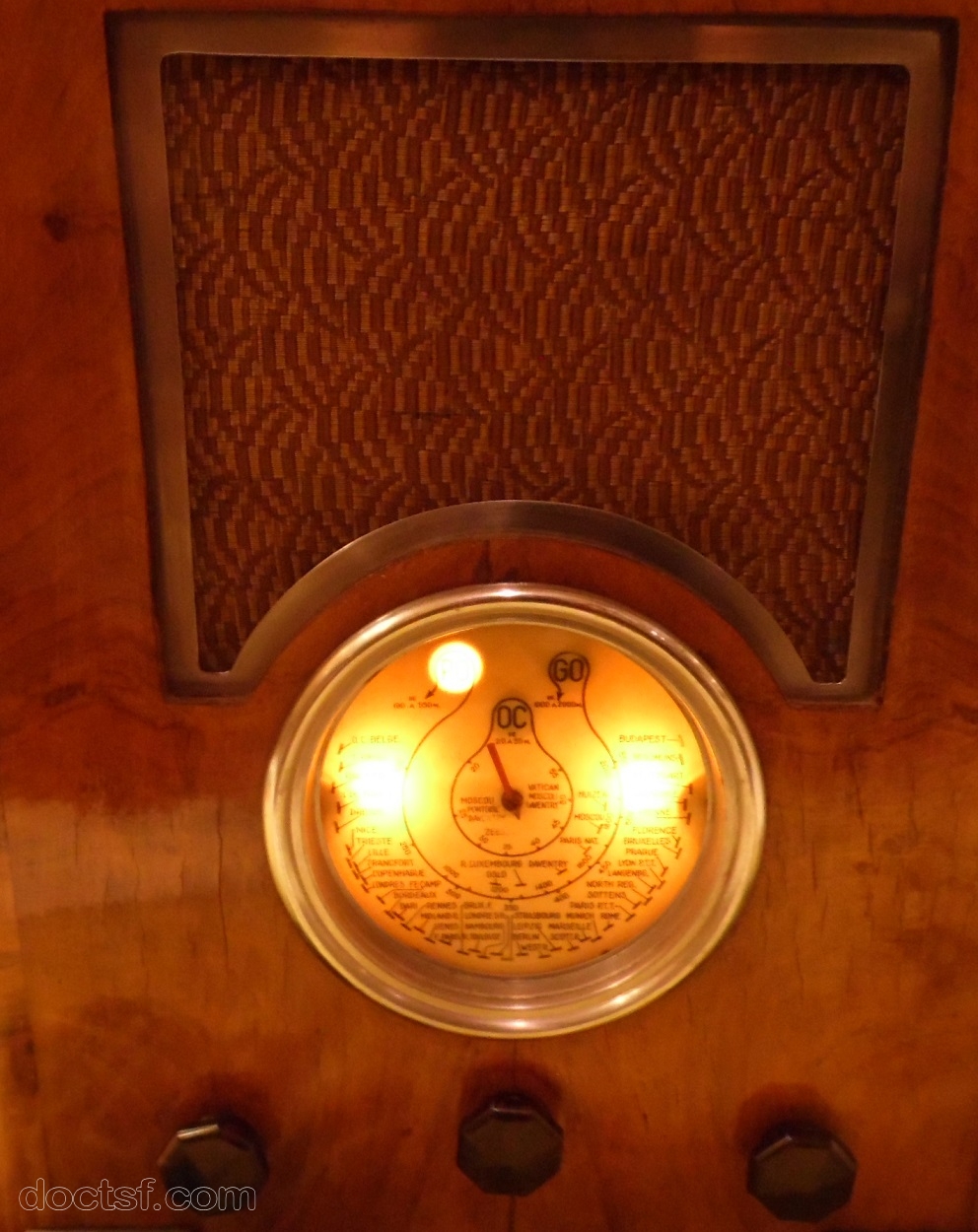

Commentaires : Superhétérodyne à présélecteur. Jeu de lampe inhabituel avec une détectrice 6D1 US (à ne pas confondre avec une 6D1 sans culot pour TV équivalente à EA50, ni avec une valve à chauffage indirect). Cadran avion , avec 3 voyant lumineux (GO-PO-OC) lampes de signalisation 6,5V 0,1A , dont 3 lampes colorées (rouge = GO, jaune = PO, verte = OC), réglage de tonalité à l'arrière. Montage inspiré d'une publication dans la revue T.S.F pour tous (mais avec un autre jeu de lampes ) la 6D1 peut être remplacée par une 76 et la 6C6 par une 77 (fonctionnement identique sans modification).

1 schéma ou document technique (notice) disponible pour le modèle Modèle à identifier (89678) (Inconnu) ! Voir ci-contre pour télécharger gratuitement
