Identité

Marque : Hammarlund

Hammarlund

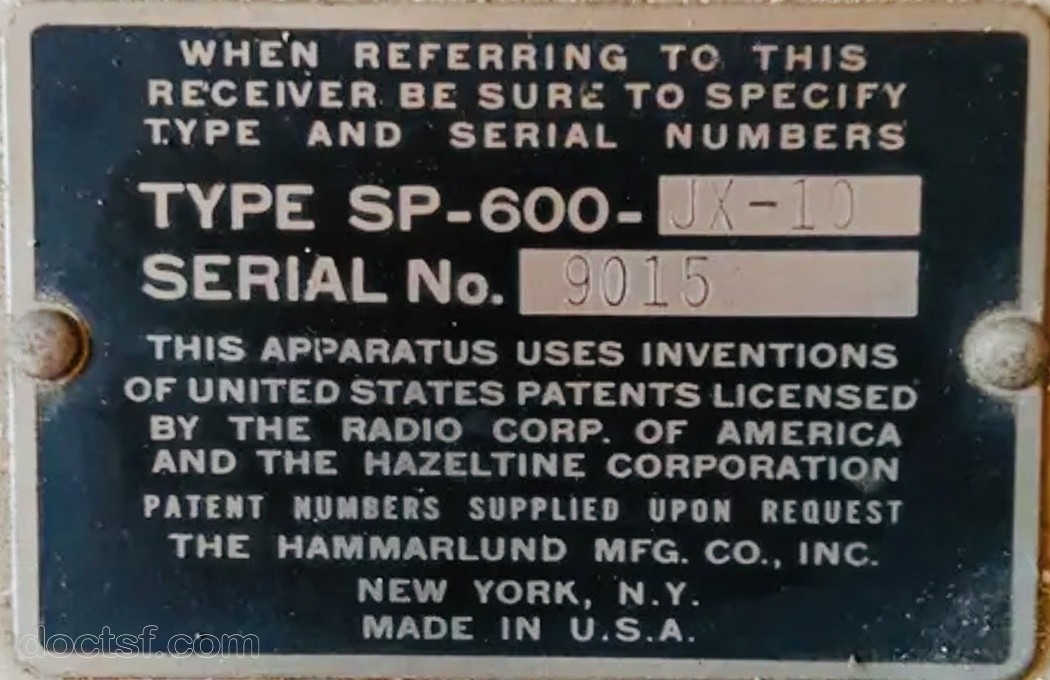

Modèle : SP-600 -JX10

Année : 1952 - 1970

Caractéristiques
Fonctions : radio
Appareil à 20 lampes - Galvanomètre
Jeu de lampes : 6BA6, 6BE6, 6C4, 6AL5, 6AC7, 6V6, 5R4GY, 12AU7, 0A2 1 autre modèle avec ces lampes
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 455 et 3955 kHz
6 gammes : PO 5 × OC 540 kHz à 54 MHz - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : (mm) Poids : 40 kg
Cadran : arc de cercle
Boutons : 10
Alimentation : Secteur alternatif 90 à 250 V
Matière : Métal Acier
Couleurs : noir et gris bleu
Haut-parleur : Externe 600 ohms (LS3 par ex.)
Prises : Diode, AVC, sortie 455 kHz,casque
Commentaires : Récepteur de trafic à 20 tubes.Voir le JX21 pour les caractéristiques.Modèle plus ancien que le JX21.Transfos de forme polygonale, là CAG est appliquée à 4 lampes au lieu de 6 sur le JX21.Le reste est identique.Le schéma est celui publié par le Haut Parleur.

Voir aussi : Hammarlund SP-600 - JX21
