Ne branchez jamais un appareil ancien sans l'avoir fait réviser. Risque électrique
Fiche
29574
Identité
Marque :
Grundig
Modèle :
5040 W 3D
Année :
1954
Caractéristiques
Fonctions :
radio
Appareil à 9 lampes
Jeu de lampes :
ECC85
,
EF89
,
ECC82
,
EF89
,
EBF80
,
EAA91
,
EF804
,
EL12
,
EM85
Redresseur sélénium
Forme :
Horizontal
Type de montage :
Superhétérodyne. MF : 468/10700
7 gammes :
GO FM PO1 PO2 OC1 OC2 OC3
Clavier :
10 touches
- caractéristiques tirées de : https://www.doctsf.com -
Dimensions :
L: 706 H: 444 P: 318 (mm) Poids : 22 kg
Cadran :
carré ou rect.
Boutons :
4
Alimentation :
Secteur alternatif 110/125/150/220V
Matière :
Bois
Couleurs :
Marron
Haut-parleur :
4 (3 elliptiques + 1 tweeter électrostatique).
Prises :
Dipôle F.M, Ant-terre, P.U, magnéto, H.P suppl.
Commentaires :
Antenne ferrite orientable et dipôle F.M incorporés. Système de recherche des stations motorisé à mémoire mécanique, activable par le levier derrière le bouton de recherche des stations: quand ce système est enclenché, la dernière station écouté pour chaque gamme d'onde est retrouvé avec la commande motorisée, qui recale automatiquement l'aiguille des stations au bon endroit. Contrôle séparé des graves et aigus avec indication visuelle sous forme de perles rouges derrière deux portées musicales. Indication de la gamme choisie par voyants au dessus de chaque touche du clavier.
[Les liens entre fiches sont temporairement désactivés]
1 schéma ou document technique (notice) disponible pour le modèle 5040 W 3D Grundig ! Voir ci-contre pour télécharger gratuitement
Dans la collection de romain77000, Francisco
Voir l'historique
Signaler un contenu erroné, un dysfonctionnement
Grundig - 5040 W 3D

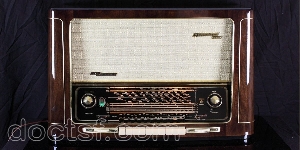

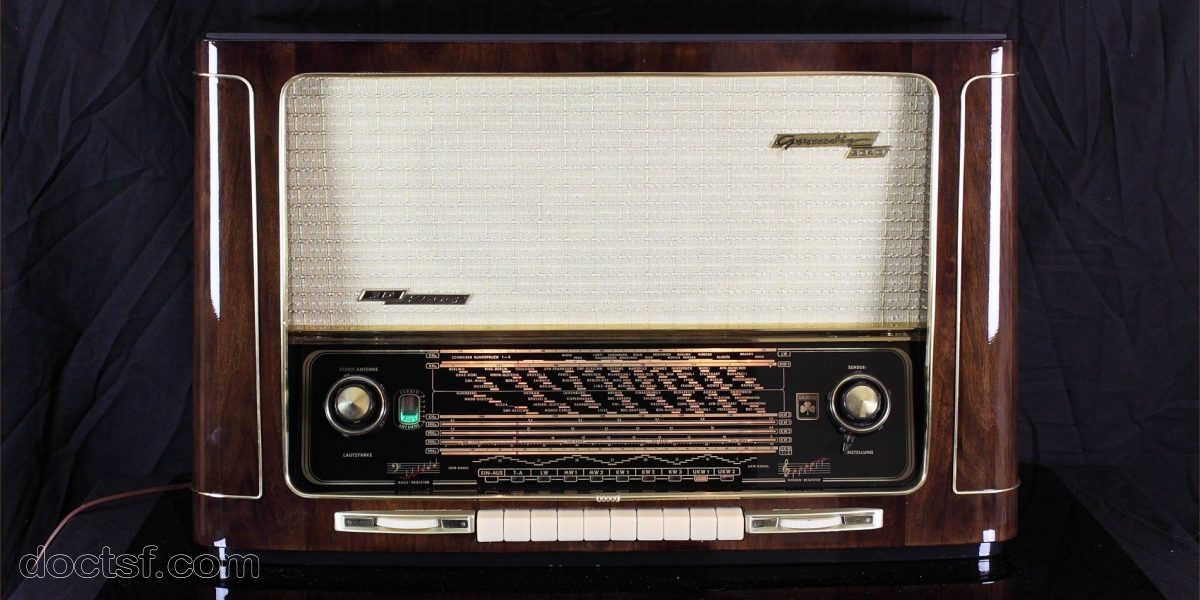

Face avant.
Transmis par Toto974
Origine : Site luxuryradios.com
Grundig - 5040 W 3D

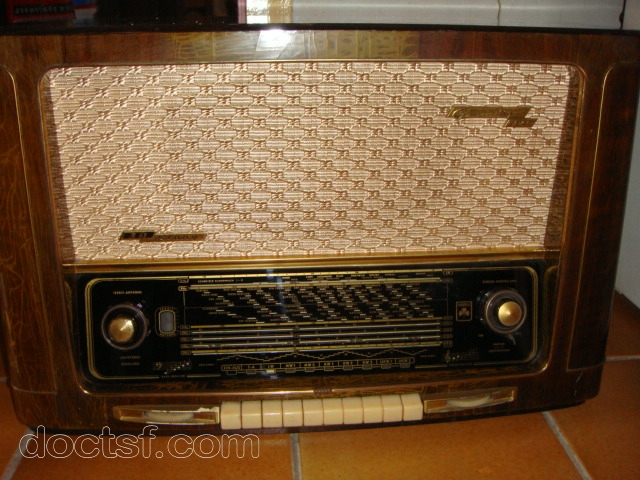

Illustration 1
Transmis par Romain77000
Grundig - 5040 W 3D

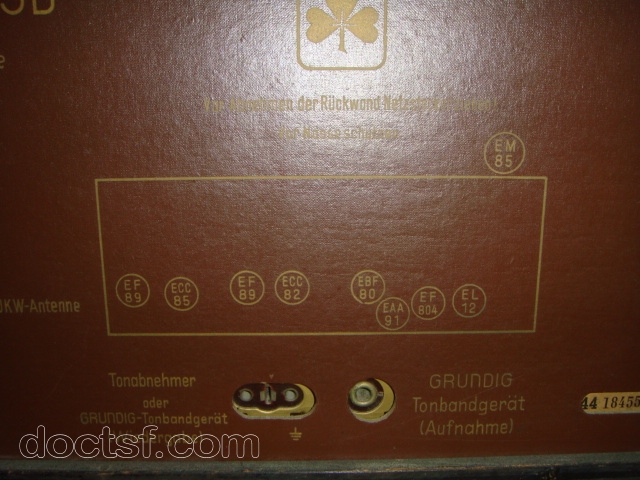

Illustration 2
Collection Romain77000
Grundig - 5040 W 3D

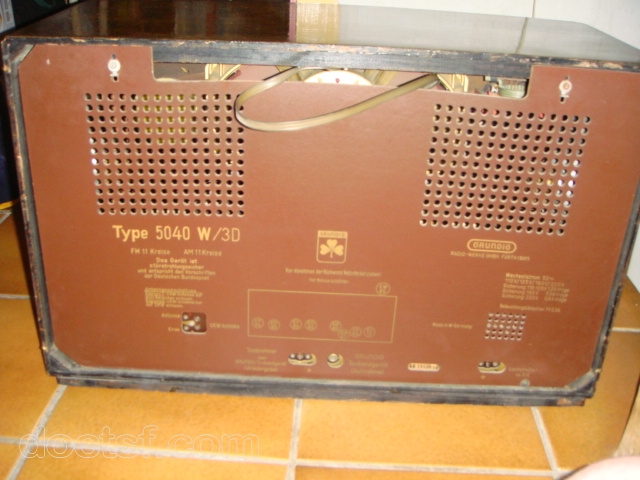

Illustration 3
Collection Romain77000
Grundig - 5040 W 3D

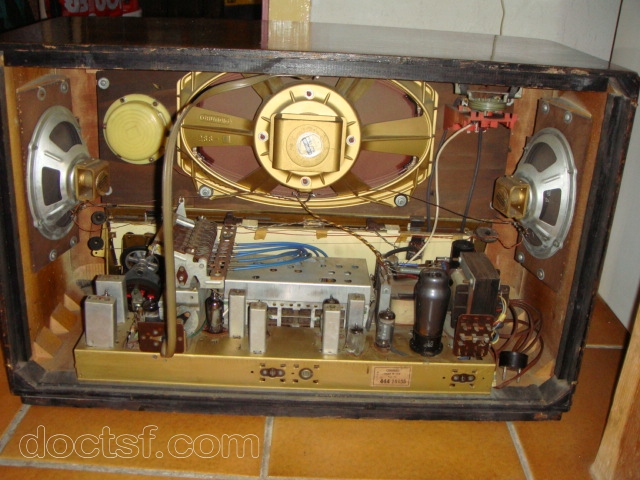

Illustration 4
Collection Romain77000
Grundig - 5040 W 3D

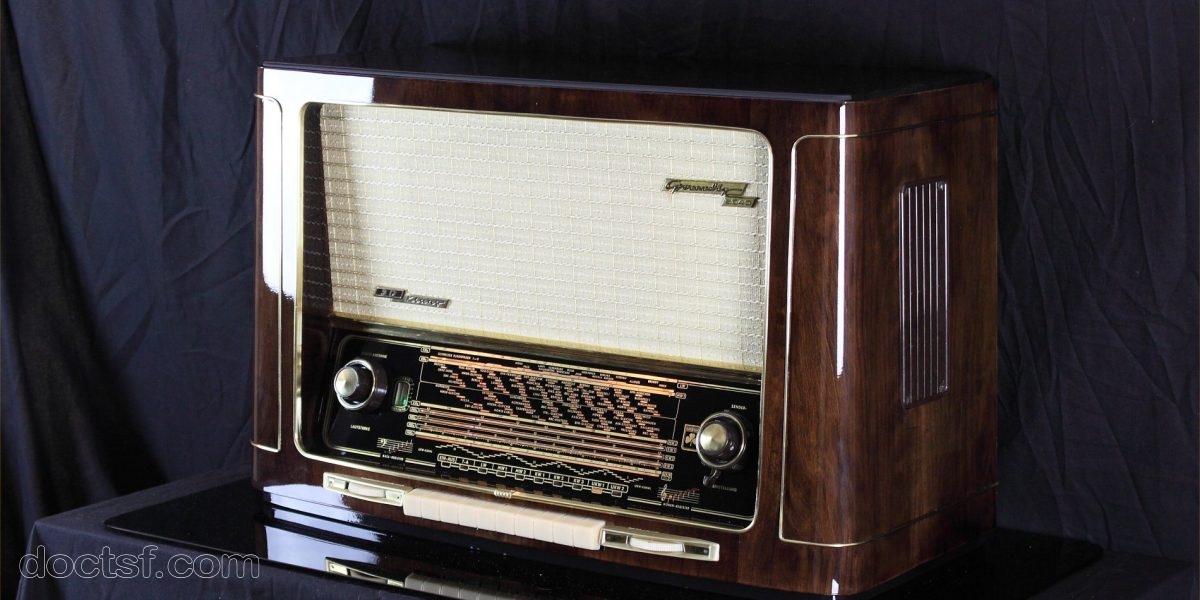

De biais.
Transmis par Toto974
Origine : Site luxuryradios.com
Grundig - 5040 W 3D

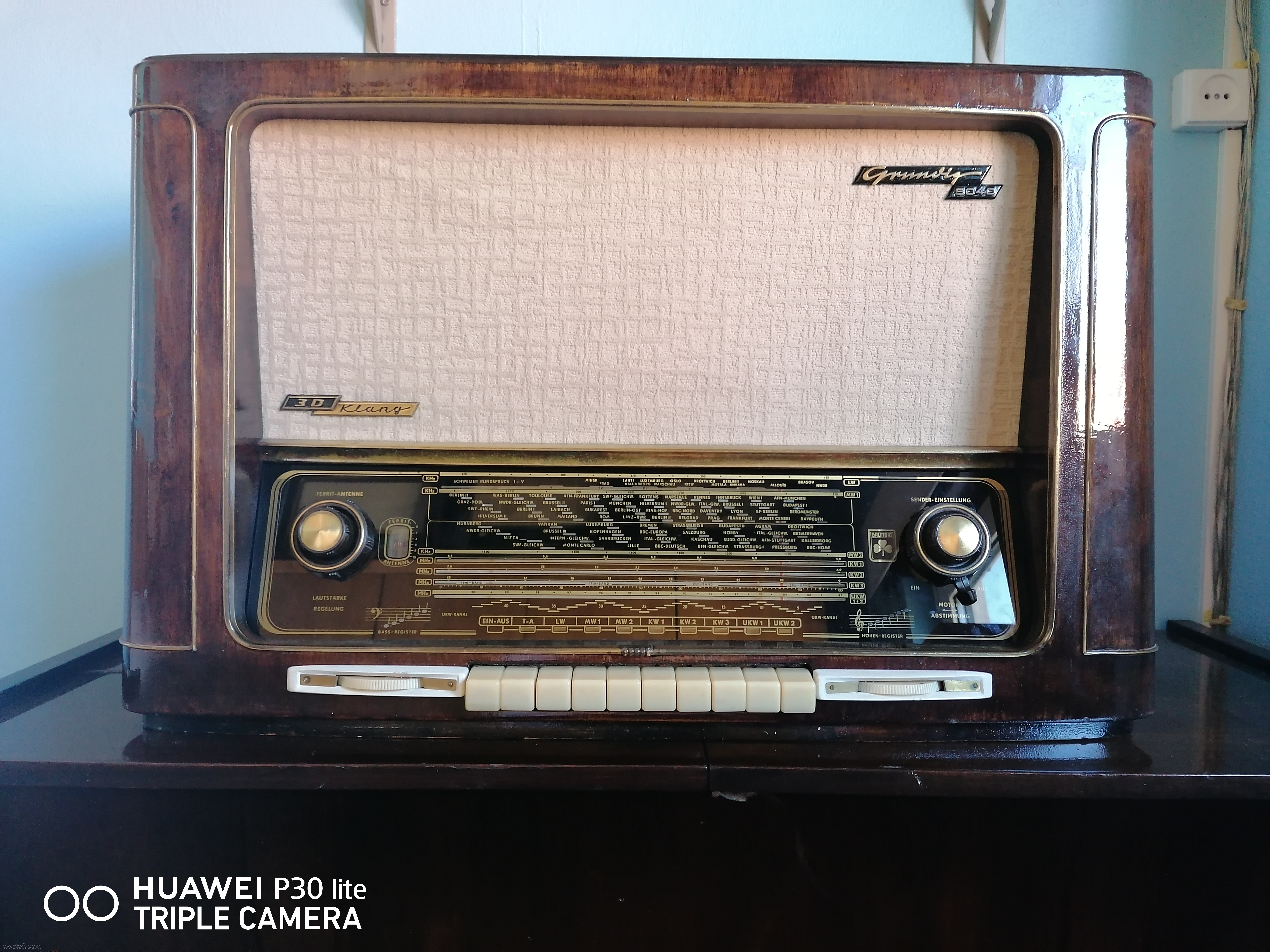

Illustration 7
Collection Francisco
