Fiche 948
Imprimer un chevalet

Identification

Informations générales

Fonctions
Radio
Matière principale
Bois
Forme de la caisse
Horizontal
Dimensions
Largeur : 650 · Hauteur : 360 · Profondeur : 300 mm
Nombre de boutons
4
Source d'alimentation
Secteur
Type d'alimentation
Alternatif
Alimentation : commentaires
110 - 220 V / + 10, + 20, + 30, + 40 V
Equipement
Lampes
Autres caractéristiques
Couleur différente au cadran à chaque changement de gamme :
GO rouge,
PO jaune,
OC vert,
OTC vert
Boutons : 4 +

Radio

Forme du cadran
Carré / rectangulaire
Gammes
GO, PO, OC
Gammes : commentaires
2 × OC
Type de montage
Superhétérodyne
Moyenne fréquence
472 kHz
Indicateur visuel d'accord
Oeil magique

Jeux de lampes


Jeu de lampes 1 : 6M7, 6E8, 6H8, 6M7, 6C5, 6M6, 6M6, 5Z4, 6AF7
Jeu de lampes 2 : 6M7, 6E8, 6H8, 6K7, 6C5, 6M6, 6M6, 5Y3, 6AF7
Dans la collection de Devaux_Pierre, Thiebaud Nicolas, Garric12, vptt

Grammont - 109 C — Illustration 5

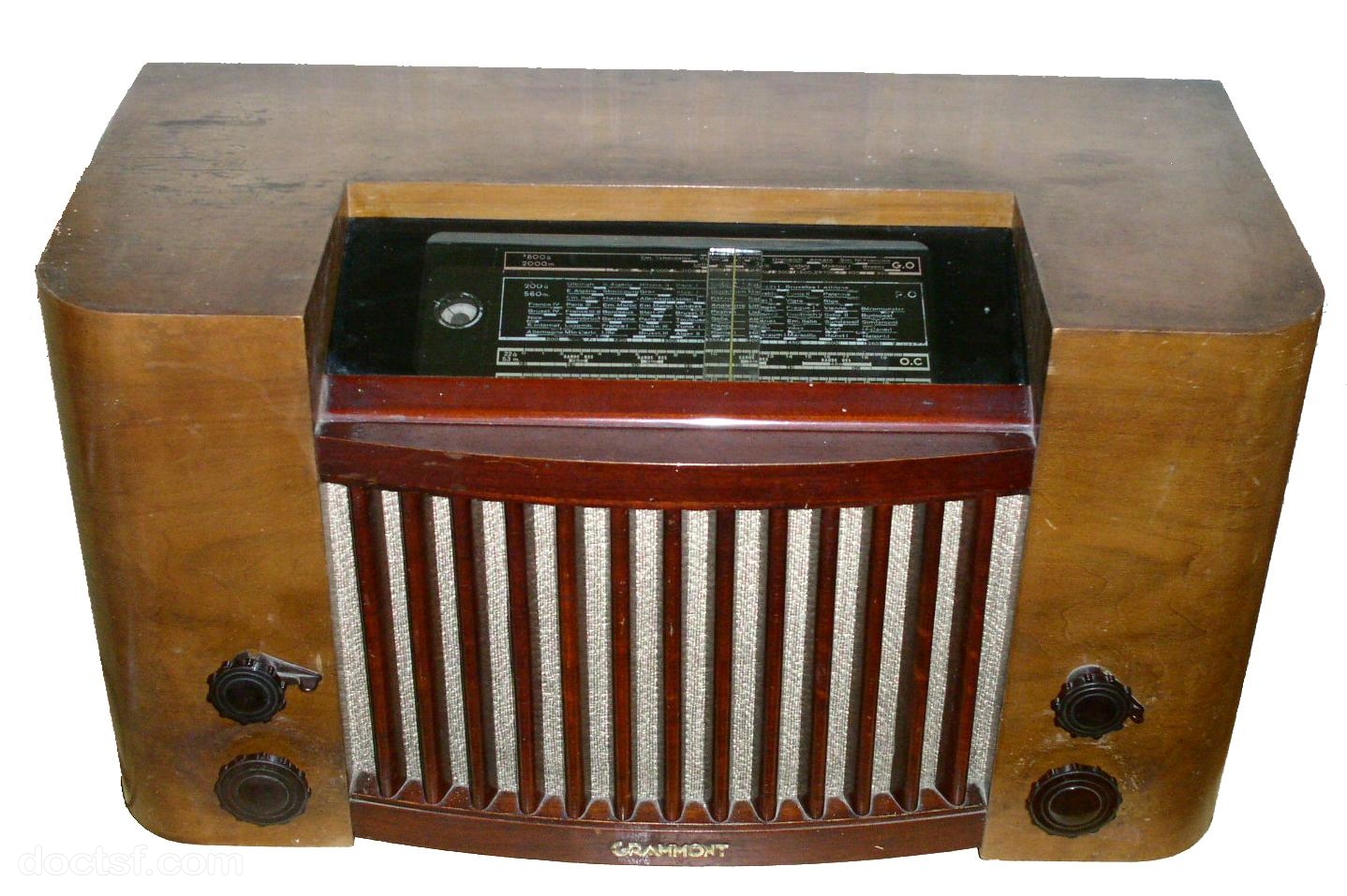

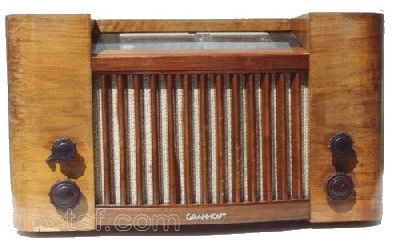

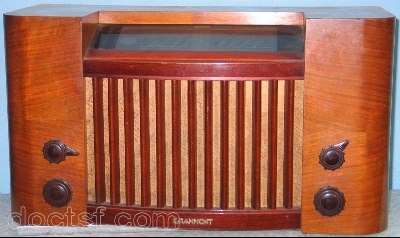

Grammont - 109 C — Photo 1Grammont - 109 C — Photo 2Grammont - 109 C — Illustration 3

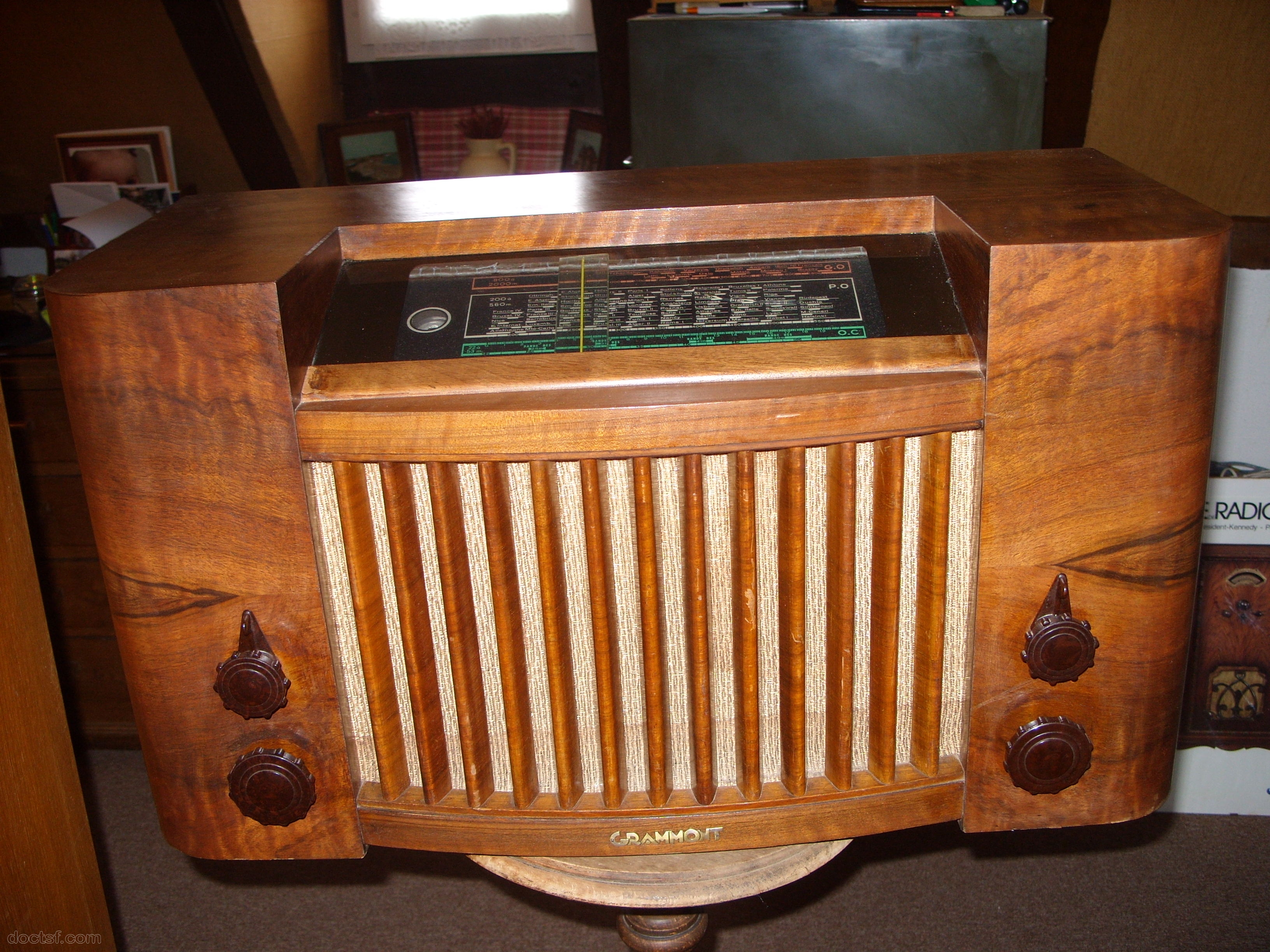

Illustration 5
Collection Garric12
