Philips - 2765 amplificateur

Fiche 88501

Identité

Marque : Philips

Philips

Modèle : 2765

Année : 1931

Caractéristiques
Fonctions : amplificateur
Appareil à 5 lampes
Jeu de lampes : E415, B405, 506, MC1/50, 2769 3 autres modèles avec ces lampes (Jeu de lampes d'origine, ainsi que 2753 et 370, ampoules à incandescence) - caractéristiques tirées de : https://www.doctsf.com -
Alimentation : Secteur alternatif

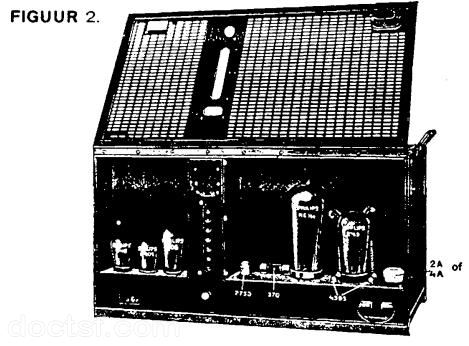

Commentaires : Amplificateur de sonorisation de 50 watts destiné aux installations comportant un grand nombre de haut-parleurs à haute impédance. Comme le modèle 2764, il dispose d'un amplificateur gramophone intégré et peut être utilisé derrière certains récepteurs radio Philips afin d'augmenter leur puissance sonore. Il utilise une lampe finale Philips MC 1/50 et une valve redresseuse Philips 2769 pour l'alimentation haute tension. Le préamplificateur gramophone comprend des lampes Philips Miniwatt E415, B405 et une valve 506. Le 2765 est conçu pour alimenter des réseaux importants de haut-parleurs électromagnétiques haute impédance (environ 500 max), tels que les Philips 2007, 2016, 2017, 2019, 2022, 2024, 2026 et 2027. Son transformateur de sortie comporte plusieurs prises d'adaptation permettant d'optimiser le fonctionnement selon le nombre de haut-parleurs raccordés. Il peut être associé à plusieurs récepteurs Philips de l'époque, notamment les modèles 2500, 2501, 2502, 2511 (avec adaptateur type 4068 (fiche 92717)), 2514 et 2802. Voir la version avec tourne disques type 765 (fiche 78568). Voir également le Philips 2764 (fiche 92716), modèle équivalent destiné aux haut-parleurs basse impédance.

Élément utilisé par Philips 765

1 schéma ou document technique (notice) disponible pour le modèle 2765 Philips ! Voir ci-contre pour télécharger gratuitement
