Fiche 21631
Identité Proposez un logoMarque : (Fabrication artisanale)
(Fabrication artisanale)
Modèle : Modèle à identifier (21631)
Année : 1956-57
Caractéristiques
Fonctions : radio

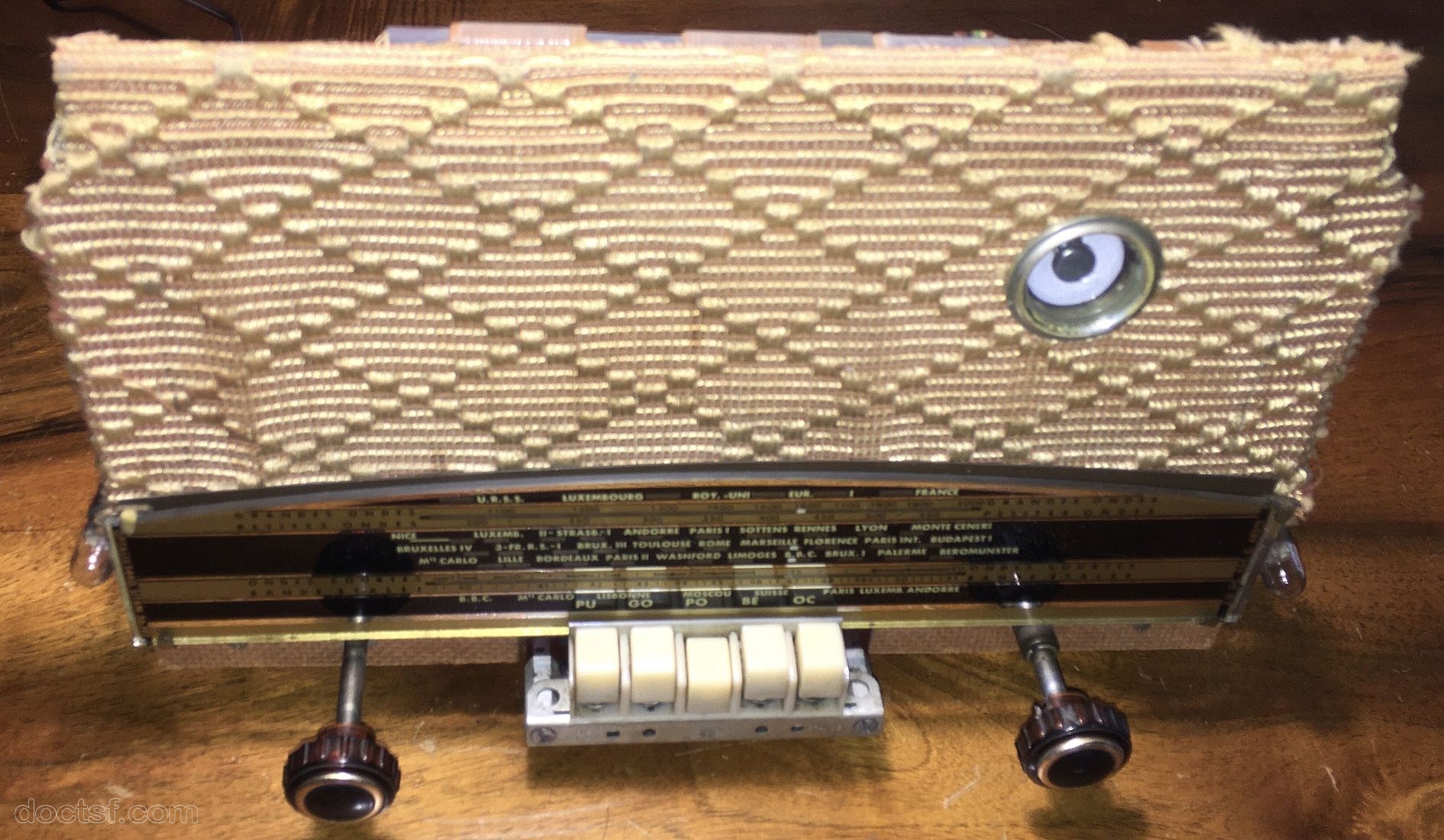

Appareil à 6 lampes équipé d'un oeil magique
Jeu de lampes : ECH81, EBF80, EBF80, EL84, EZ80, EM34 45 autres modèles avec ces lampes (Noval + Octal)
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 455 kHz
4 gammes : GO PO OC BE

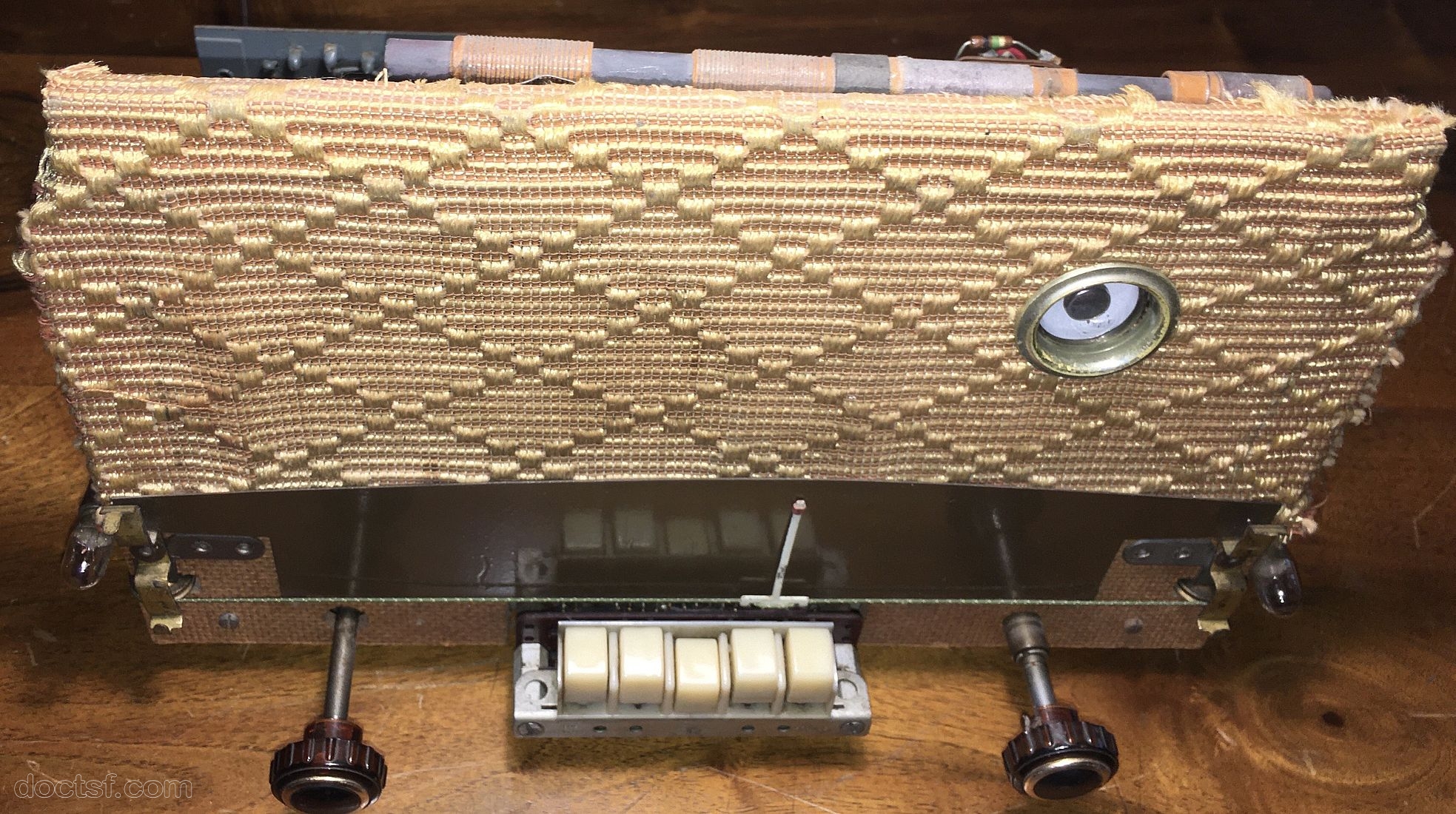

Clavier : 5 touches. Fonction : Gammes d'onde + PU - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 380     H: 238     P: 210 (mm)     Poids : 5

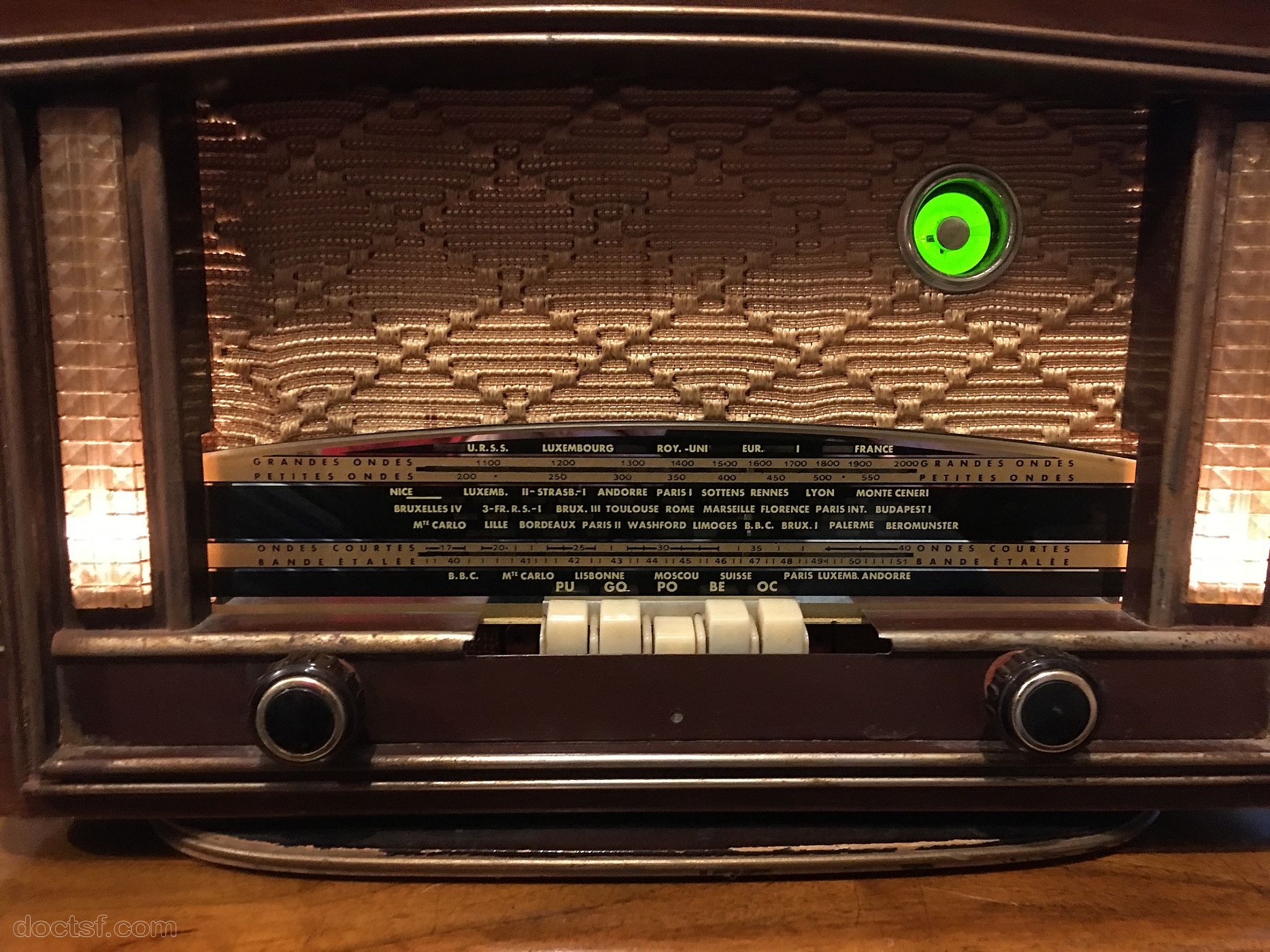

Cadran : carré ou rect.
Boutons : 2
Alimentation : Secteur alternatif 110 - 125 - 145 - 220 - 245 V
Matière : Bois
Haut-parleur : 13 cm

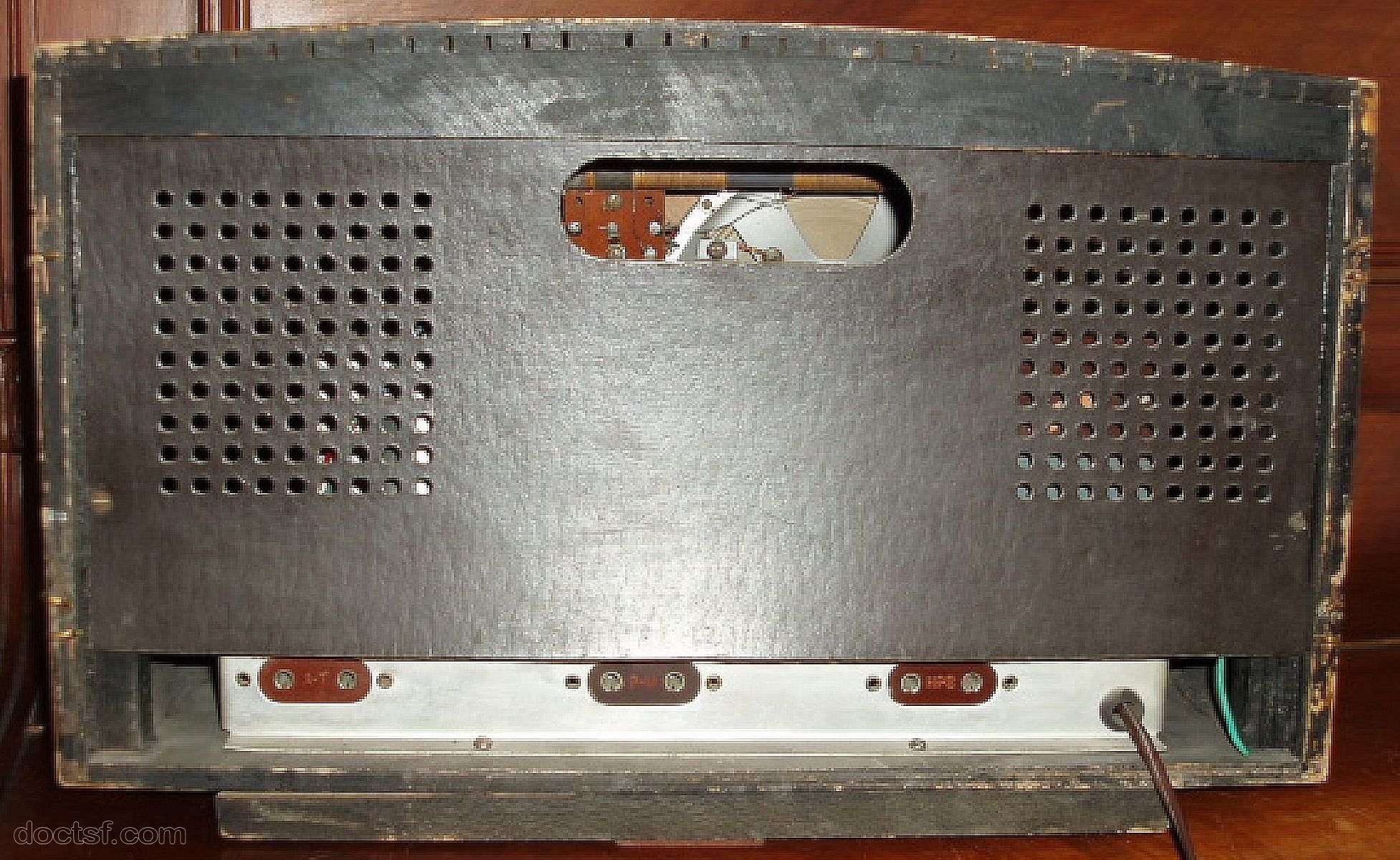

Prises : Antenne - Terre, PU, HP supplémentaire.

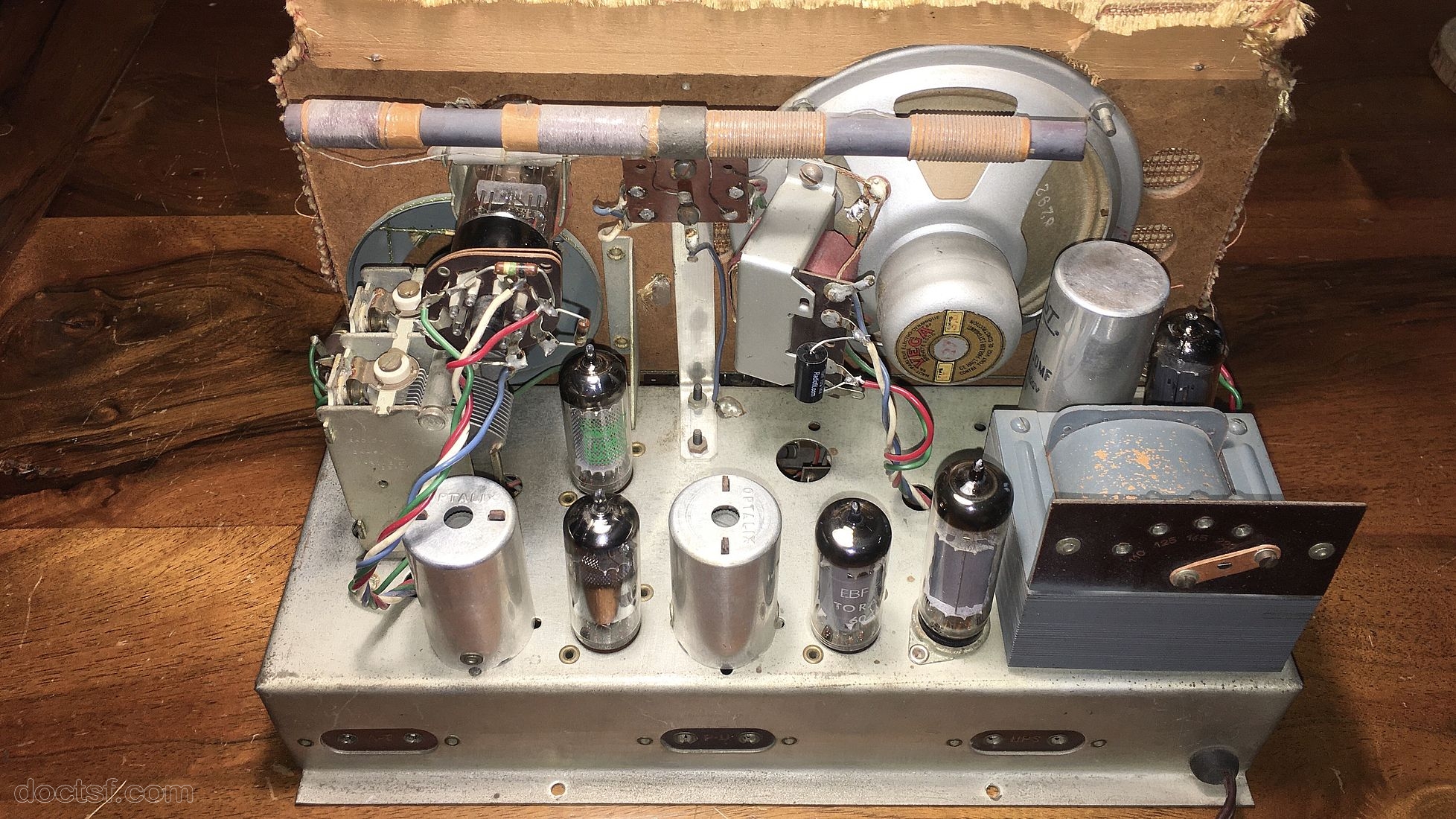

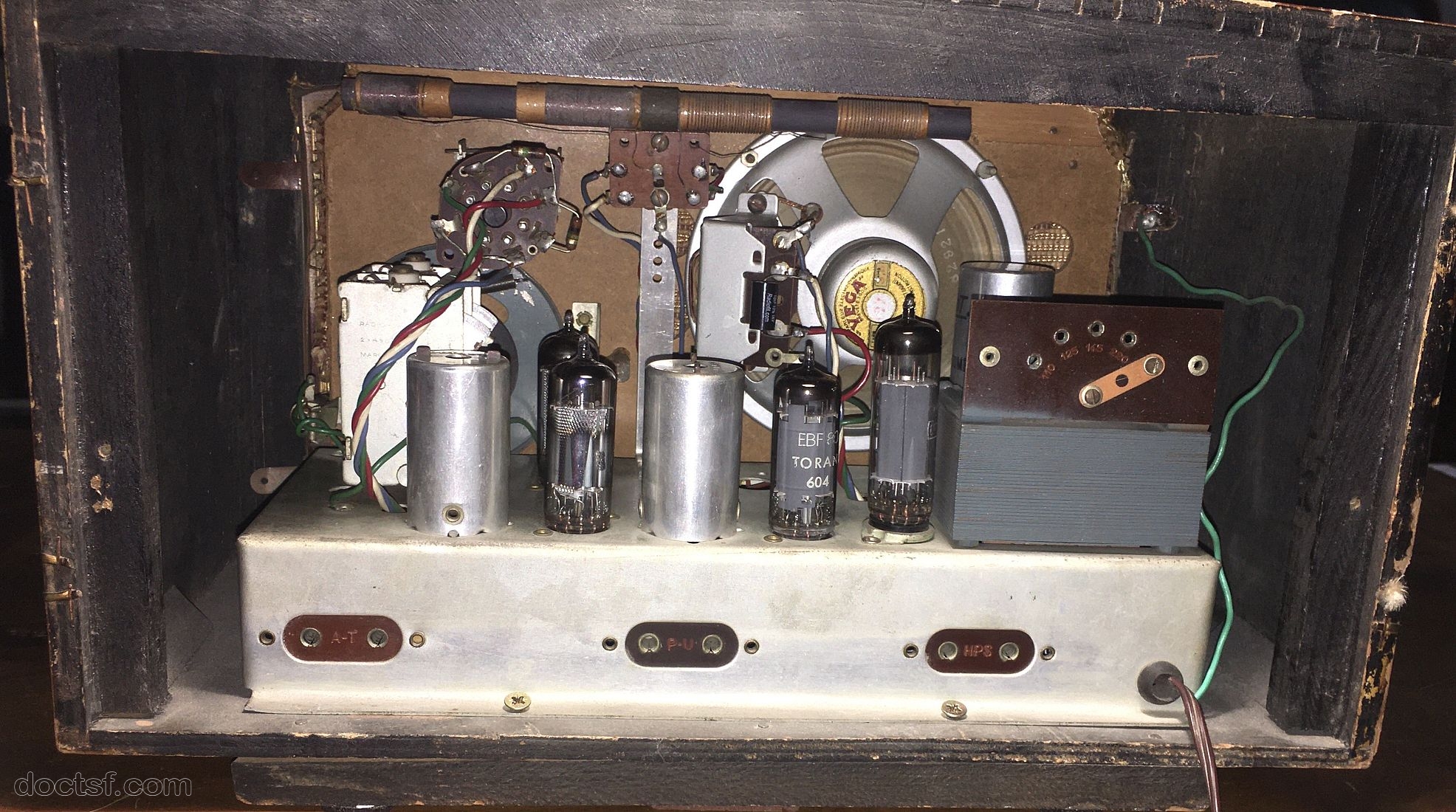

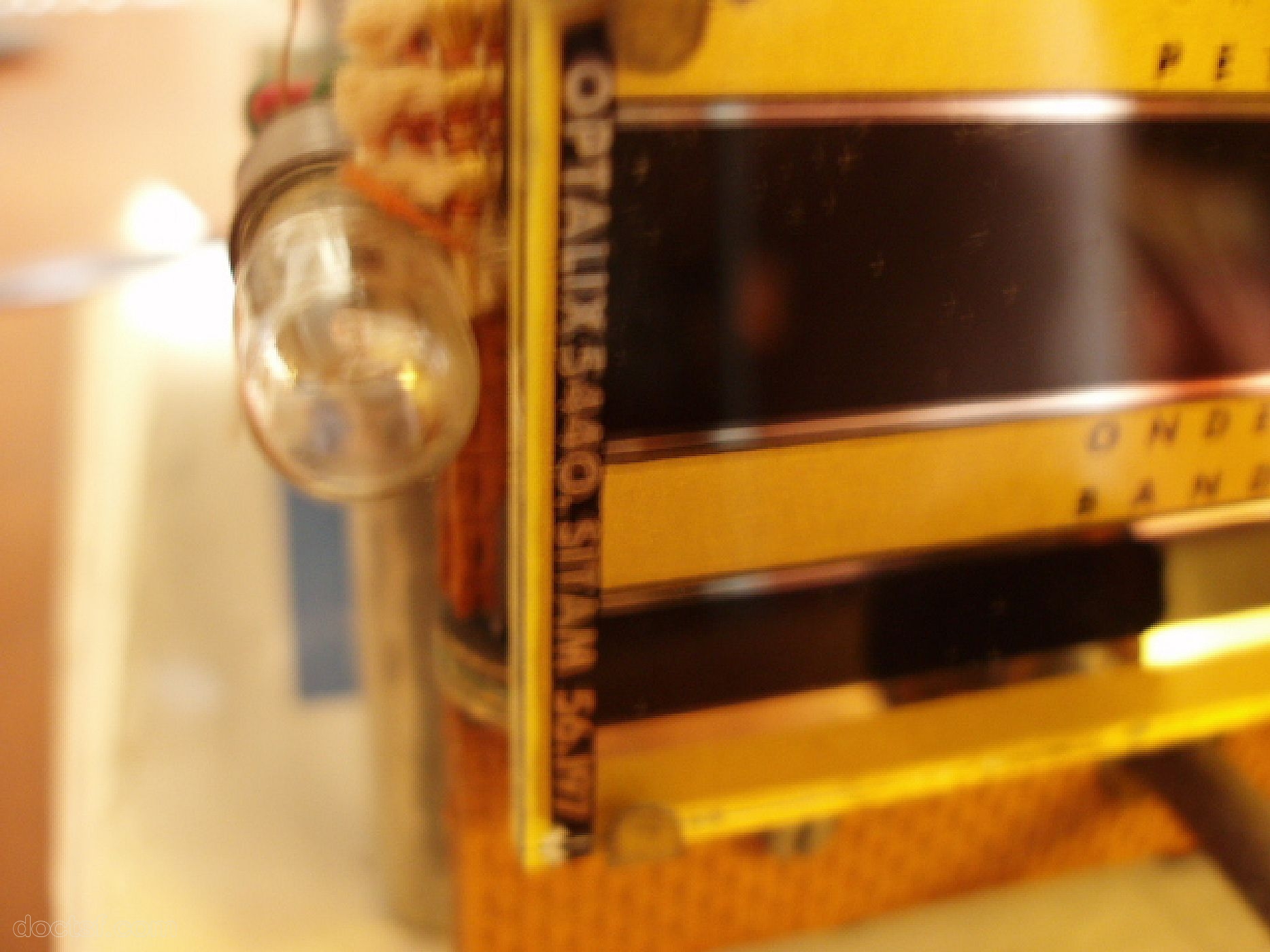

Commentaires : Cadre ferrite 20 cm, marque "Optalix" ref 5440 inscrites sur le côté gauche du cadran glace, sur les transfos de fréquence et le bloc clavier. Boîtier identique au Robur mentionné en lien mais ce dernier utilise des bobinages Oréor.

Utilise l'élément Optalix Bloc 5440 Clavier
Voir aussi : Ets. Robur Micro-Clavier


1 schéma ou document technique (notice) disponible pour le modèle Modèle à identifier (21631) (Fabrication artisanale) ! Voir ci-contre pour télécharger gratuitement
Dans la collection de vbax83
