- Fonctions
- Appareils de mesure
- Matière principale
- Métal
- Dimensions
- Largeur : 105 · Hauteur : 160 · Profondeur : 52 mm
- Source d'alimentation
- Pile
- Alimentation : commentaires
- 3
- Equipement
- Semi-conducteurs
- Détails
- Pont redresseur
- Autres caractéristiques

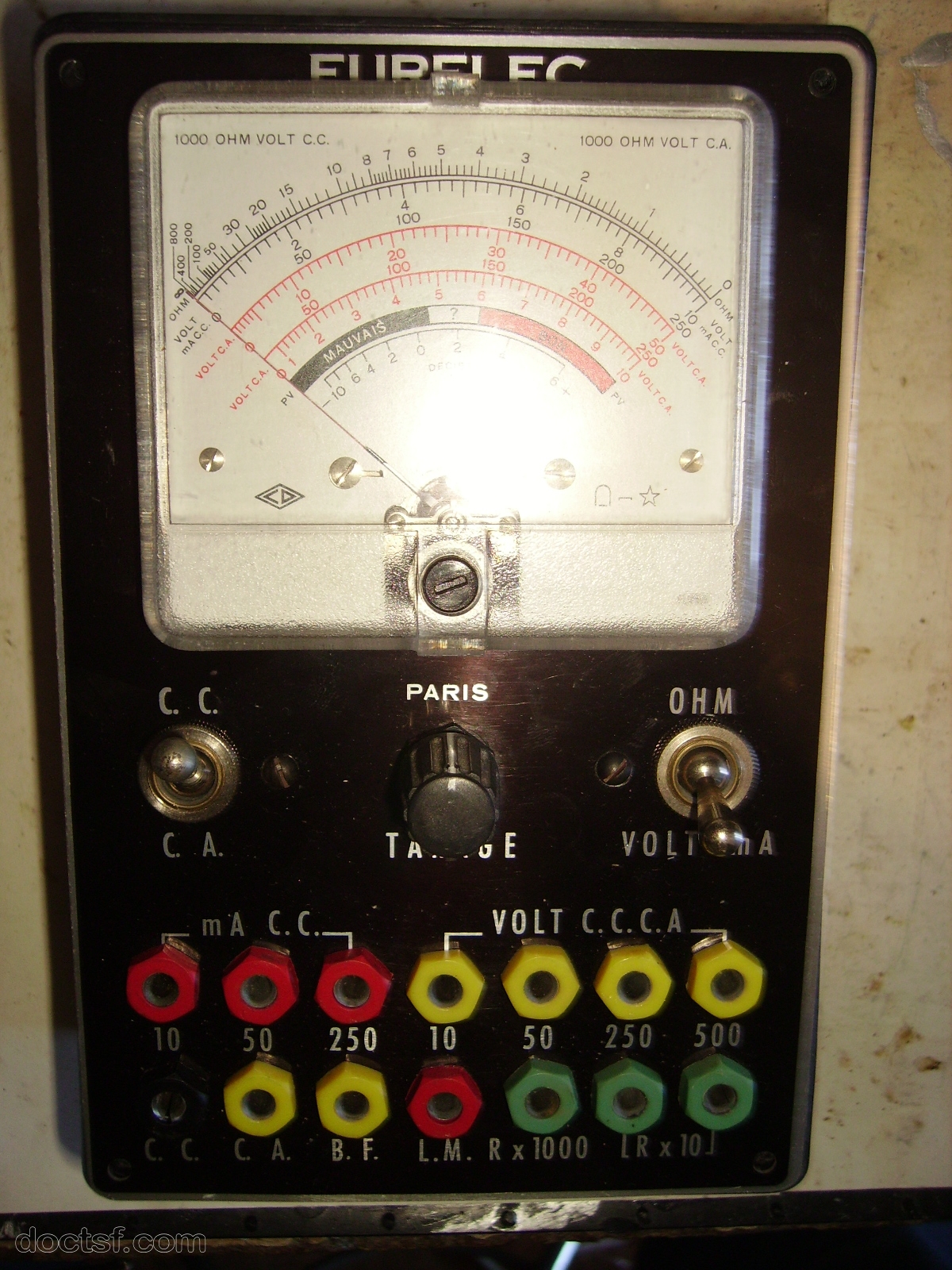

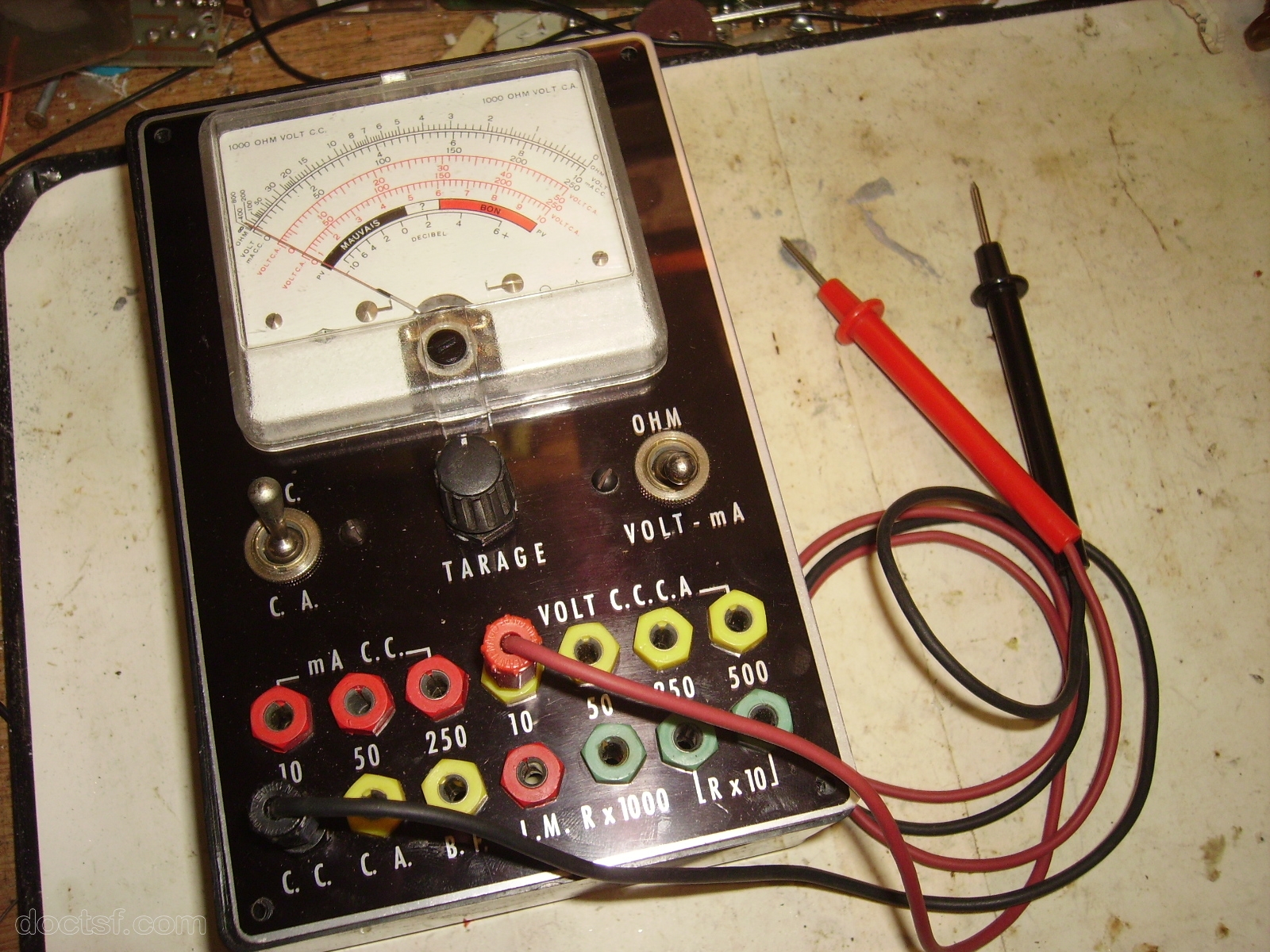

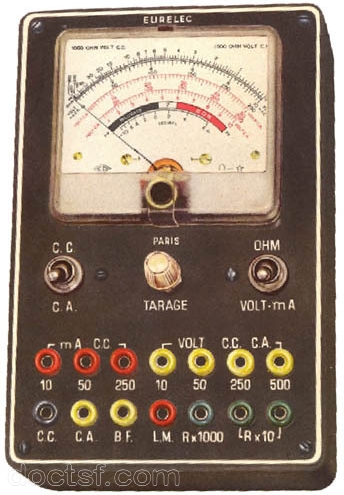

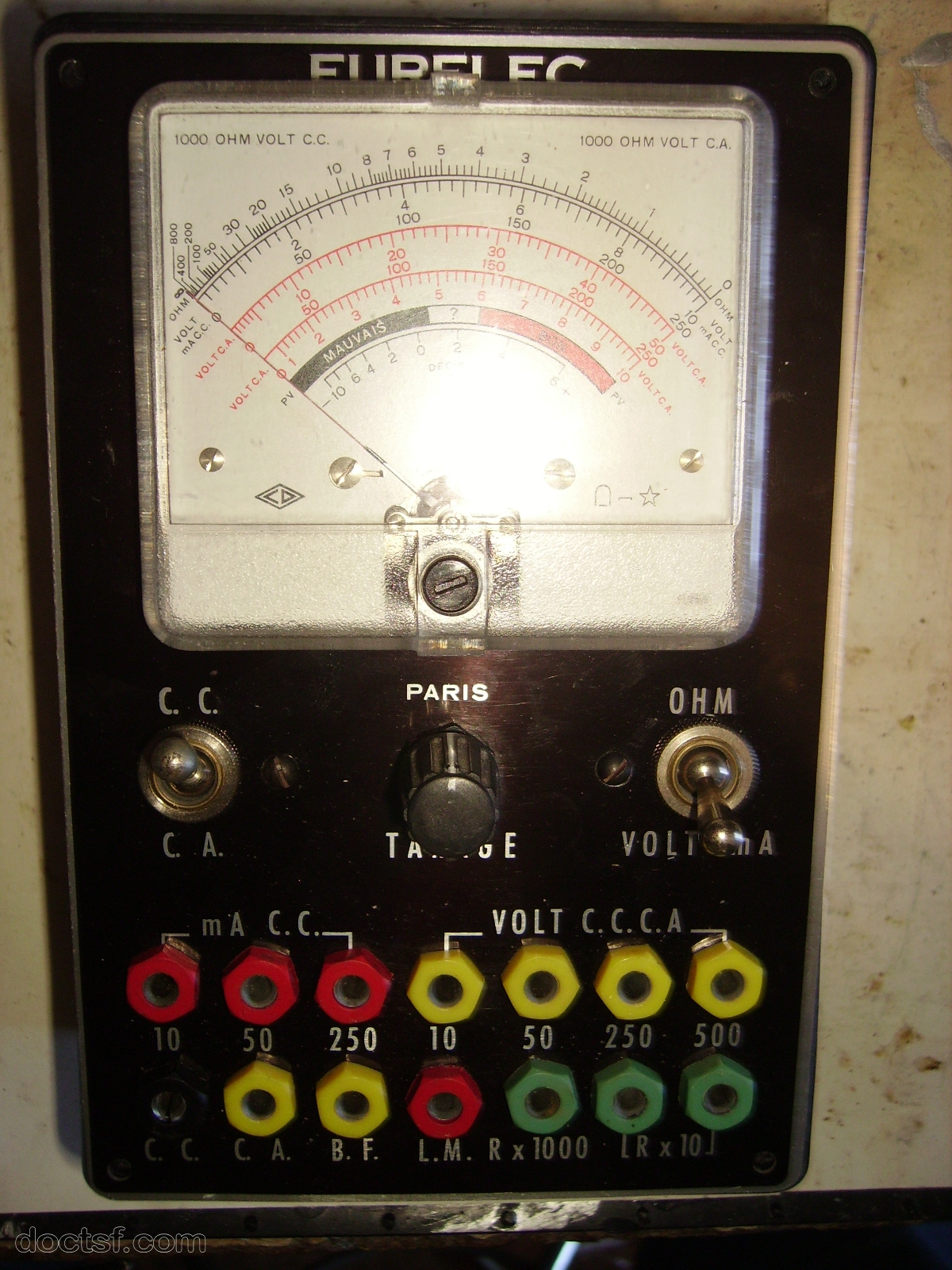

- 1re Version du contrôleur universel Eurelec présent dans le cours radio-tsf 1959.
La fonction ohmmètre :
« En position R x 1000 fiche noire sur « C.C » et fiche rouge sur « R X 1000 » on règle le potentiomètre « tarage » à fond d’échelle.

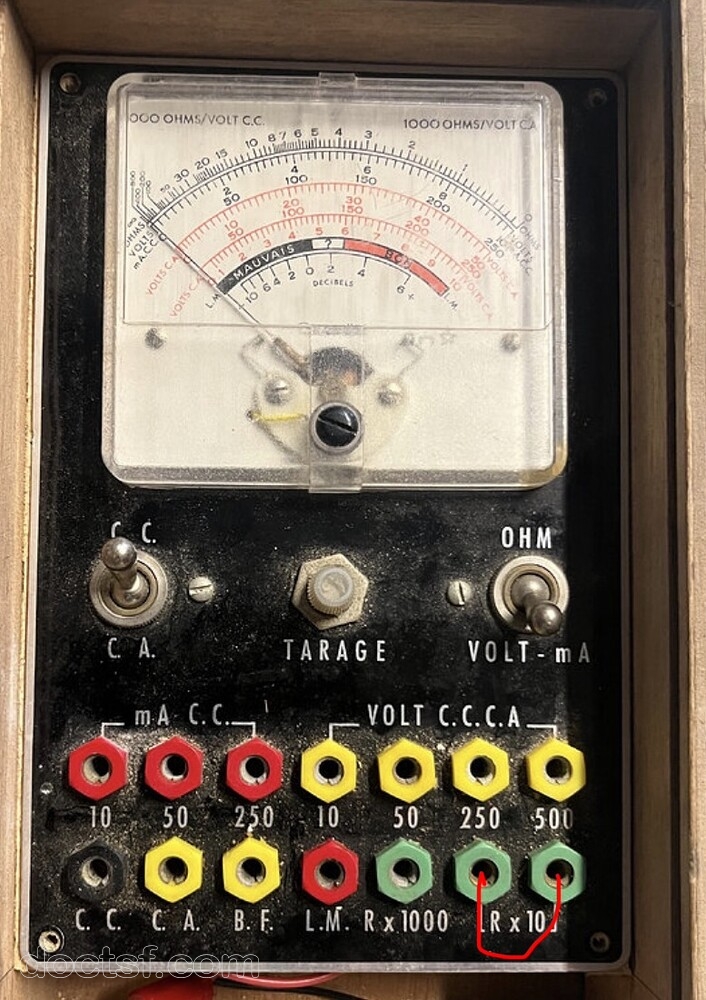

Pour passer en position R X 10 on rajoute un cavalier entre les deux bornes vertes de droite, et on règle le fond d’échelle avec le potentiomètre « tarage ».
La mesure se fait sur « R X 1000 » ! (Fiche 9 du groupe de leçons 11 du cours Eurelec, mis en ligne par Radioman33).
L’appareil n’est pas d’une très grande précision mais on peux considérer qu’il fonctionne correctement ! » - Prises
- bananes
