- Fonctions
- Alimentation
- Matière principale
- Métal
- Couleurs
- Coffret : gris foncé, façade : grise claire
- Forme de la caisse
- Horizontal
- Dimensions
- Largeur : 283 · Hauteur : 140 · Profondeur : 180 mm
- Poids
- 6,3Kg kg
- Nombre de boutons
- 4
- Source d'alimentation
- Secteur
- Type d'alimentation
- Alternatif
- Alimentation : commentaires
- 220V
- Equipement
- Semi-conducteurs
- Détails
- Pont redresseur
- Autres caractéristiques

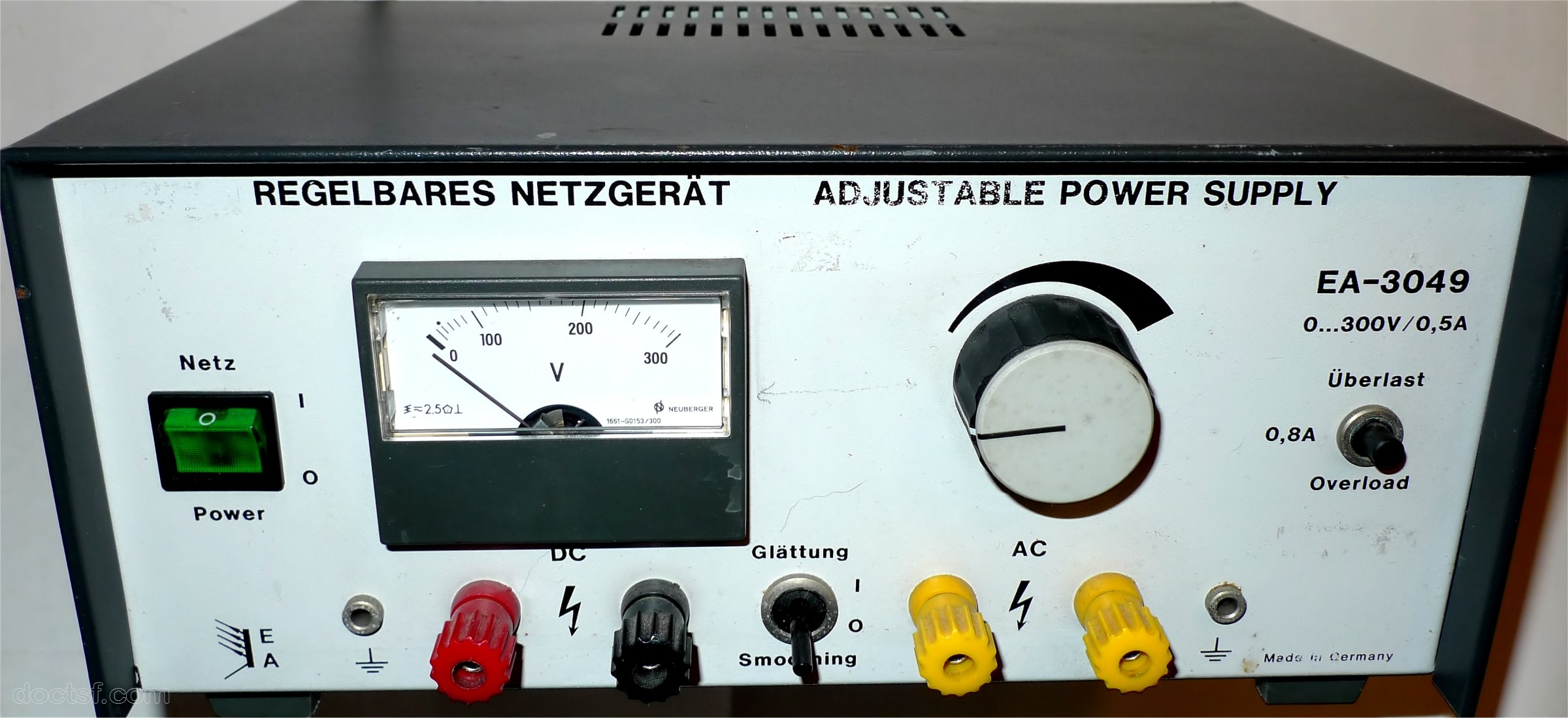

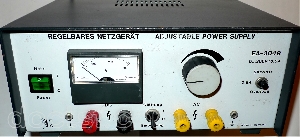

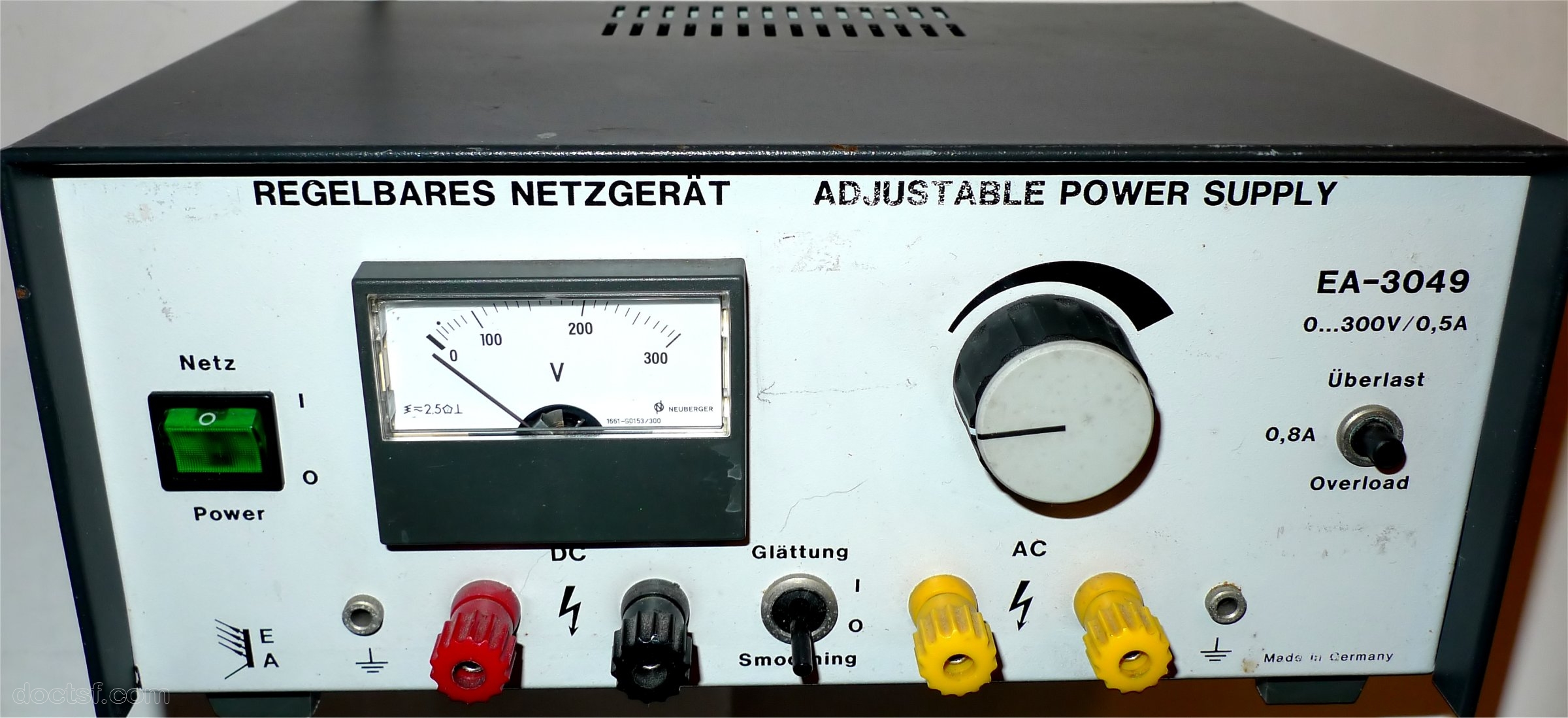

- Modèle: HT Stromversorgung EA-3049 d'Elektro-Automatik (DE).

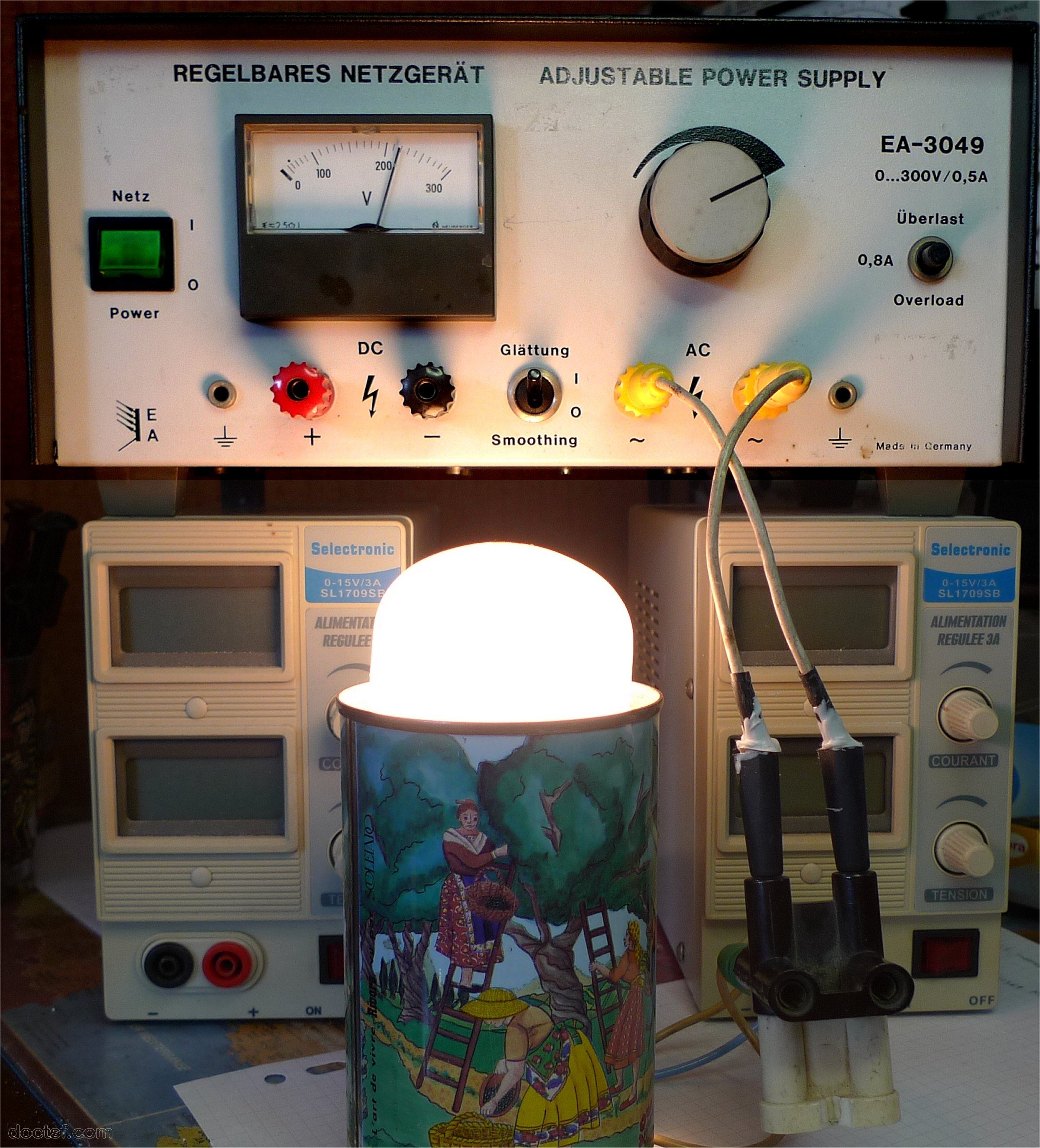

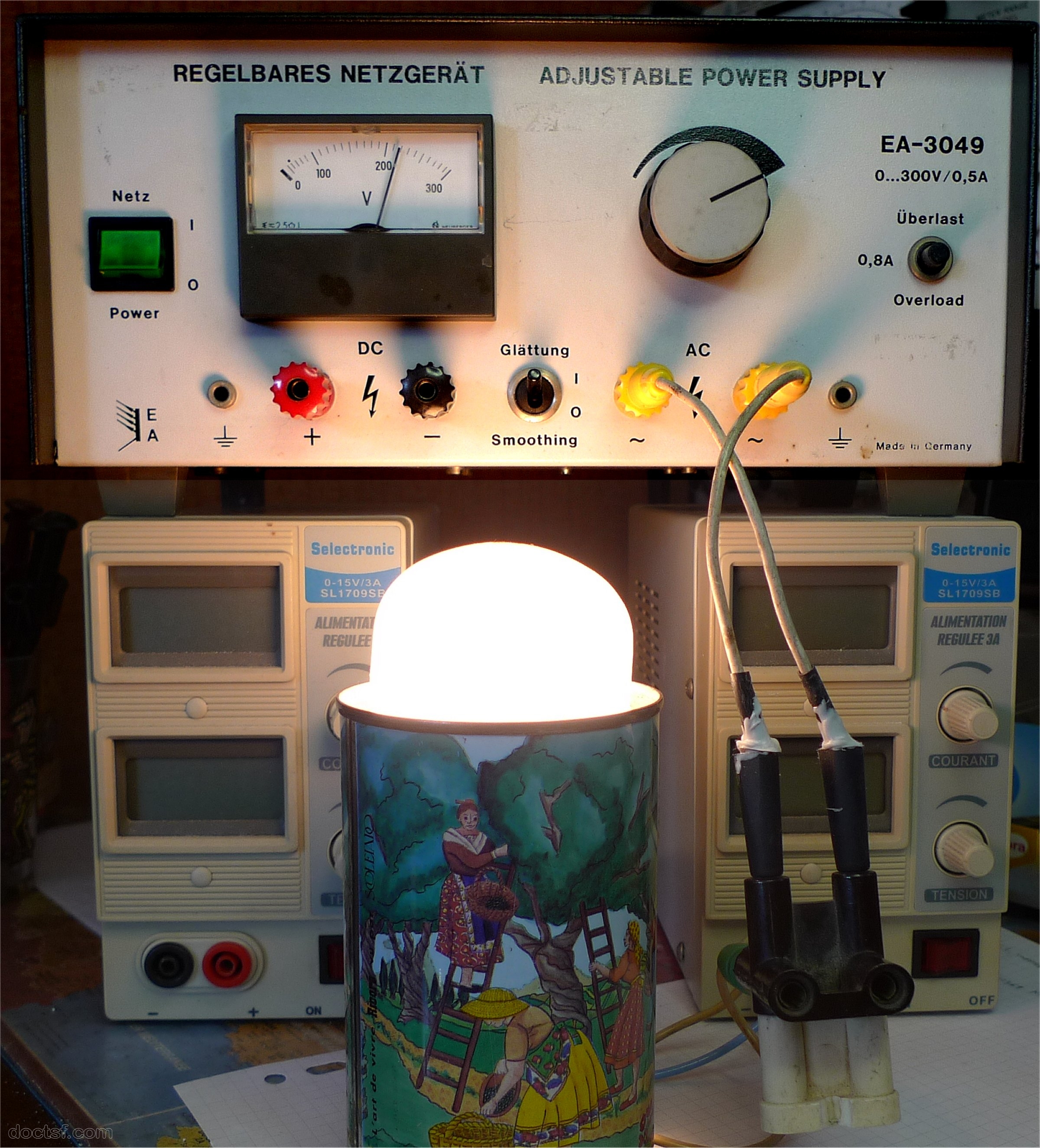

Dans cette alim il y a deux alimentations variables de 0 à 300V, 0.5A : une AC et l'autre DC.

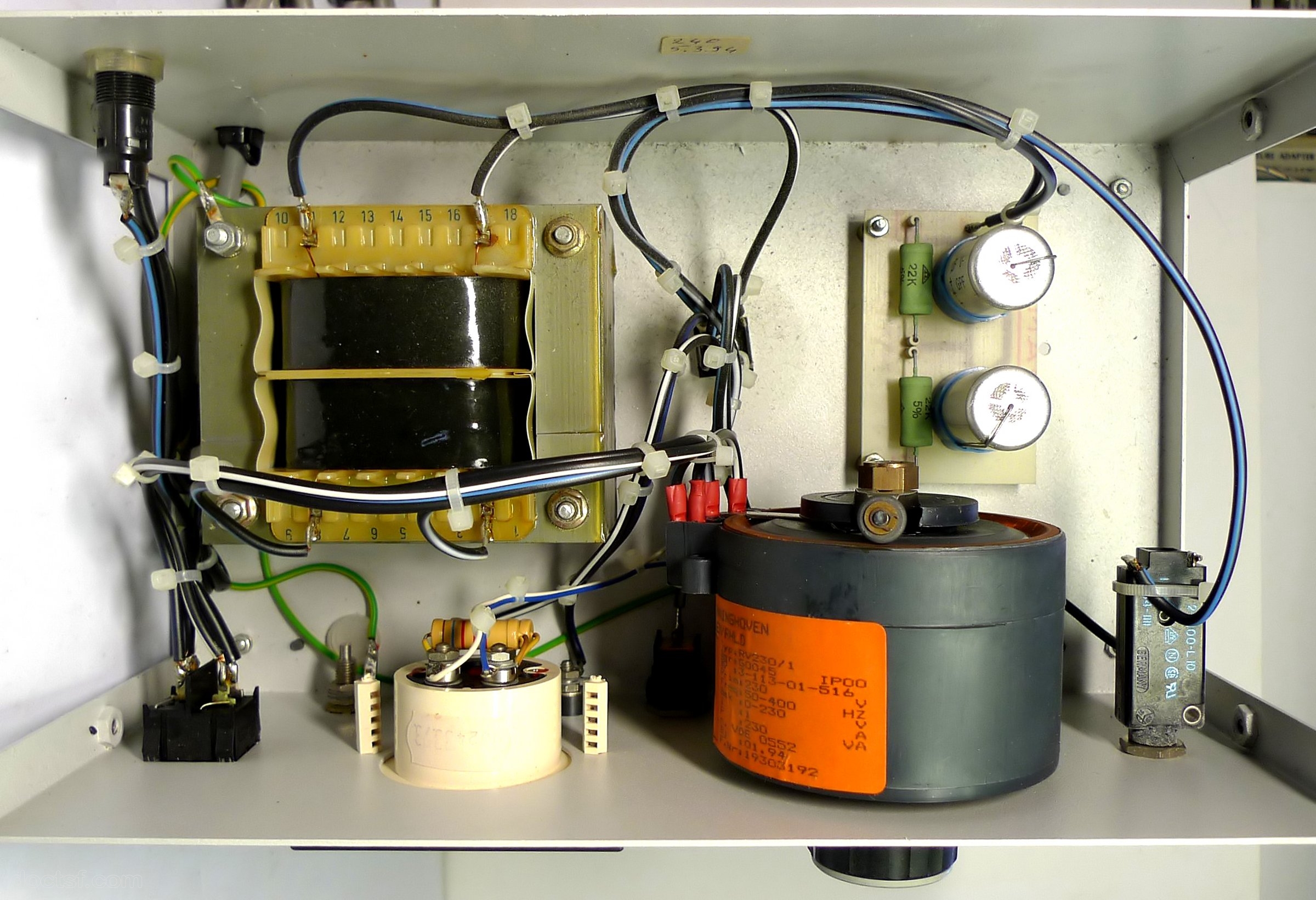

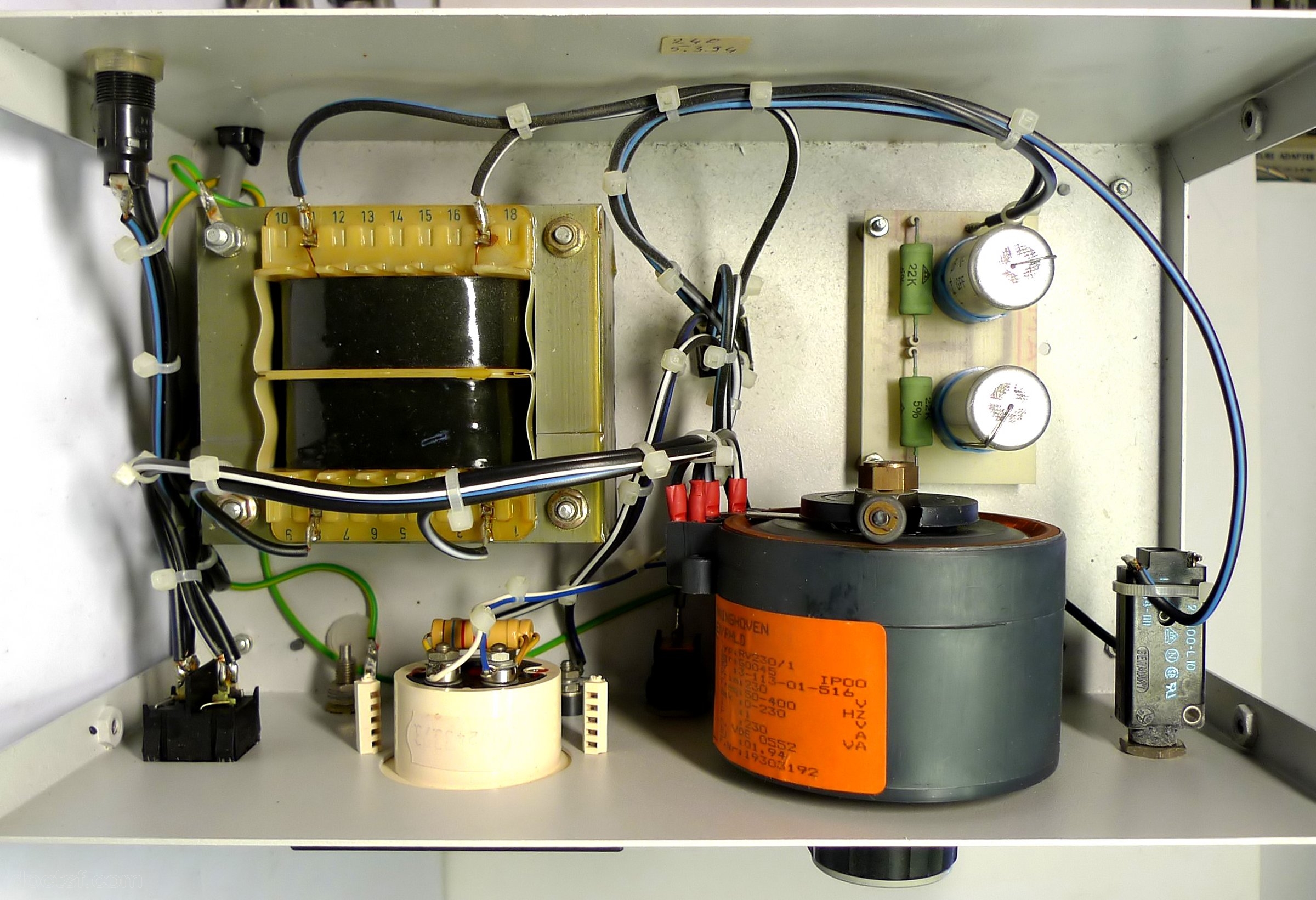

Equipement : un "Variac" modèle RV230/1 230VA, un transformateur 1/1.39, un pont redresseur et un filtrage sommaire.
La tension DC délivrée est soit redressée double alternances (schitch sur Smoothing), soit filtrée par un condensateur équivalent à 50µF (switch sur Glättung).

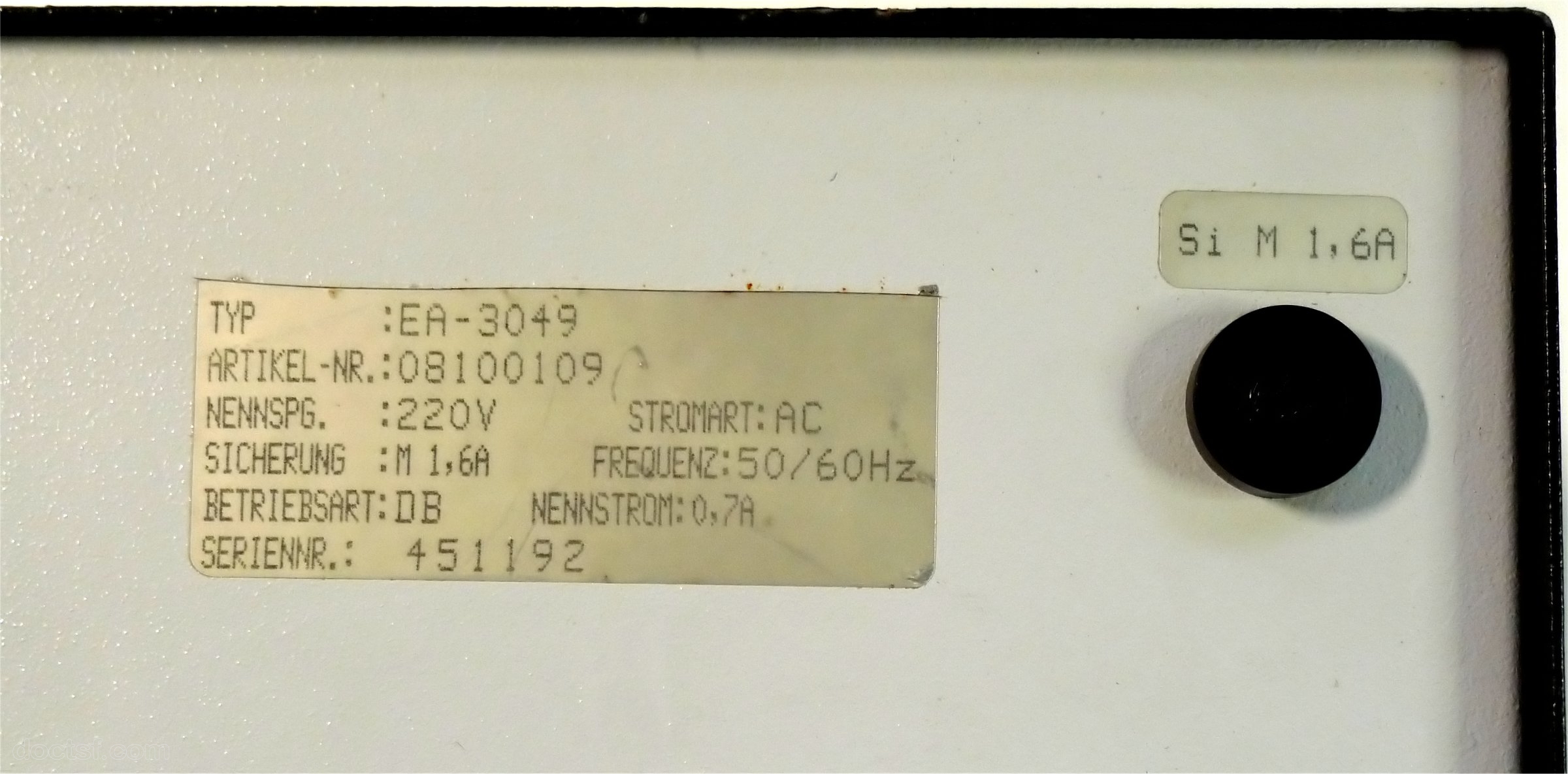

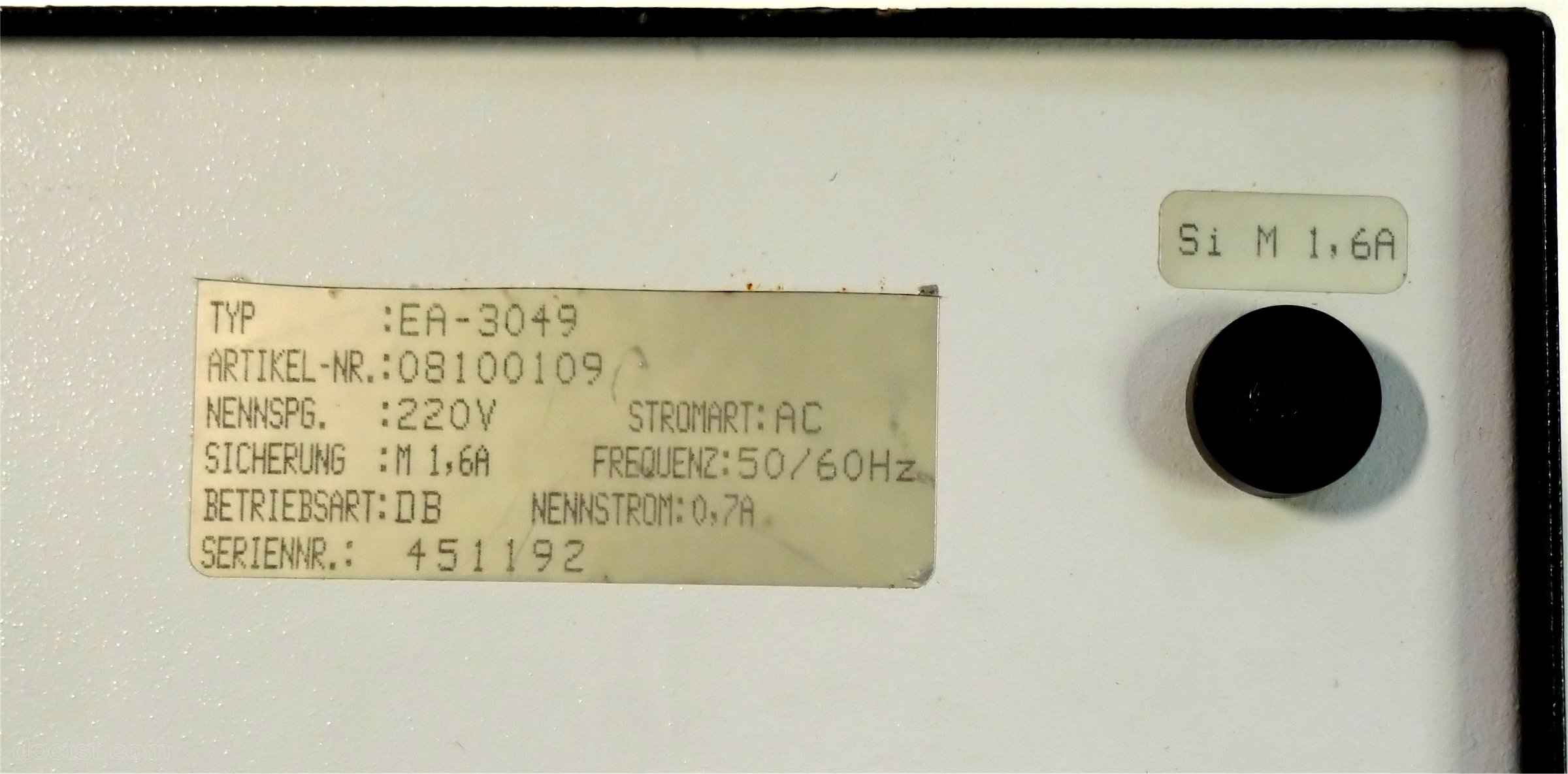

Protection par fusible 1.6A et disjoncteur thermique de 0.8A. - Prises
- 4 socles 4mm : 2 out DC, 2 out AC
