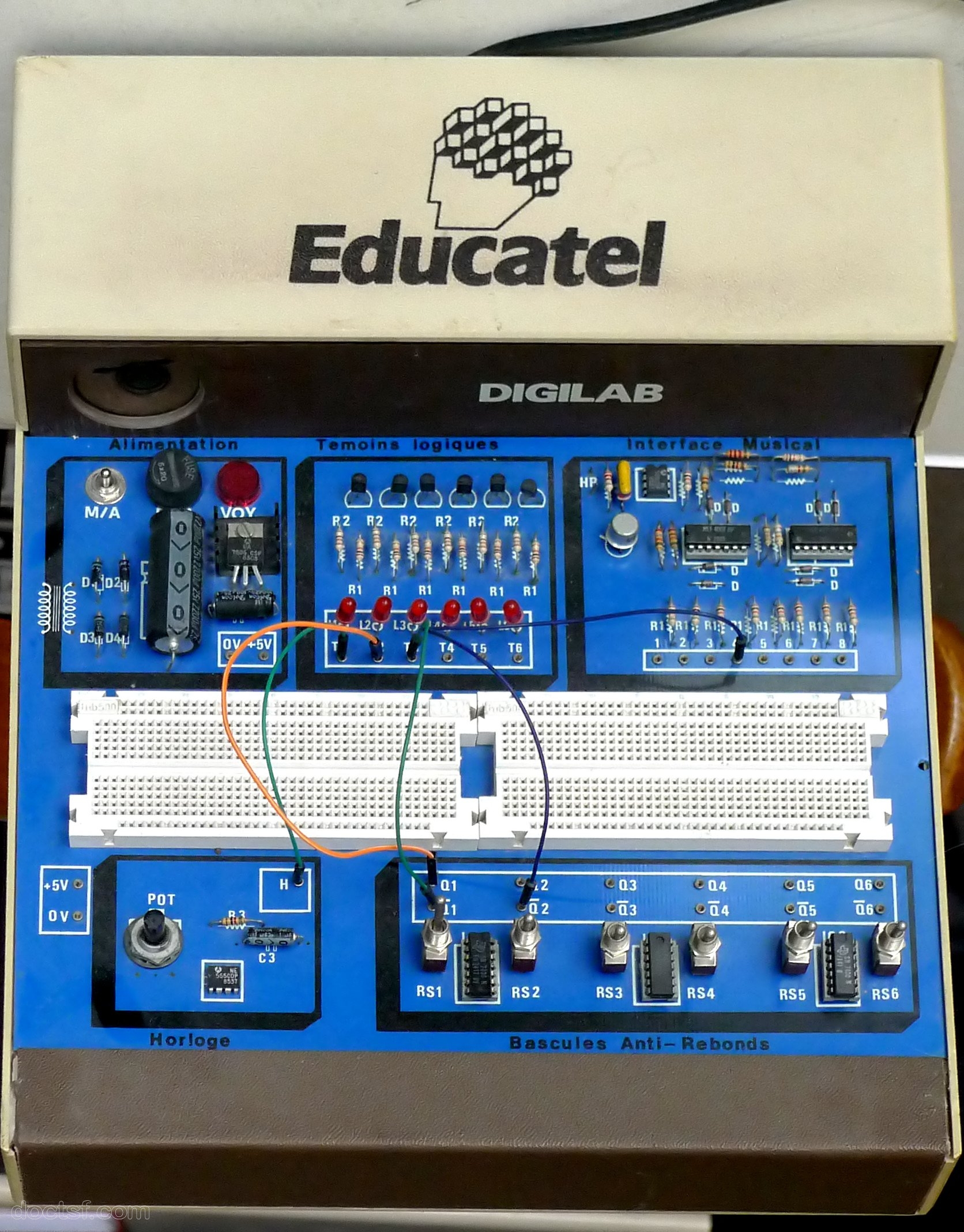

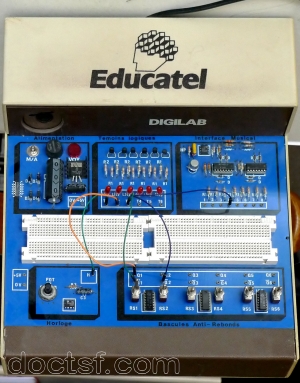

- Appareil pour l'étude et le test des circuits DTL, TTL et CMOS.
Sur le pupitre se trouve (de gauche à droite) :
- Une alim 5Vdc / 1A (quatre diodes 1N4004, un 7805).
- Six témoins logiques (six LED et six 2N2222 pour les commander).
- Une interface musical (NE555) à 8 sorties (deux HEF4001), avec un ampli BF (un 2N1711) et son HP de 4cm.
- Deux plaques breadboard de 500 trous chacune.
- Une horloge ajustable (NE555).
- Six bascules RS (trois SN7400N). - Prises
