Fiche 33396

Identité En savoir plus sur E.A.W.Marque : E.A.W.
Elektro Apparate Werke

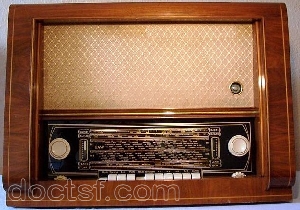

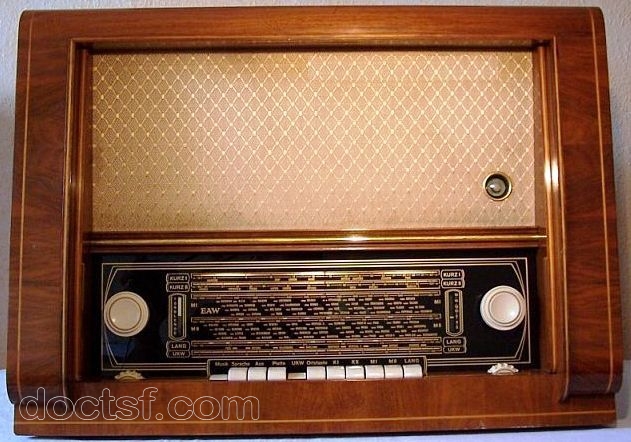

Modèle : Amati 1194 WKU
Année : 1953
Caractéristiques
Fonctions : radio
Appareil à 11 lampes équipé d'un oeil magique
Jeu de lampes : EF80, ECC91, EF85, ECH81, EF85, ECH81, EABC80, EL11, EL11, AZ12, EM11 1 modèle avec ces lampes
Type de montage : Superhétérodyne. MF : 468/10700
5 gammes : GO PO FM 2-OC
Forme : Horizontal
Clavier : 11 touches - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 670     H: 490     P: 380 (mm)
Cadran : carré ou rect.
Boutons : 4
Alimentation : Secteur alternatif 110/240 VAC
Matière : Bois
Haut-parleur : 2
Commentaires : Schéma au complet



2 schémas ou documents techniques (notices) disponibles pour le modèle Amati 1194 WKU E.A.W. ! Voir ci-contre pour télécharger gratuitement
Création : 21/10/2014 par Jean-michel_bourque
2 modifications : 24/10/2014 par japa
Signaler un contenu erroné, un dysfonctionnement
Publicité

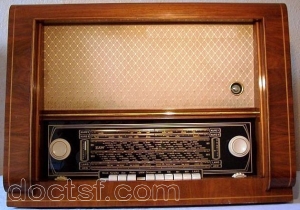

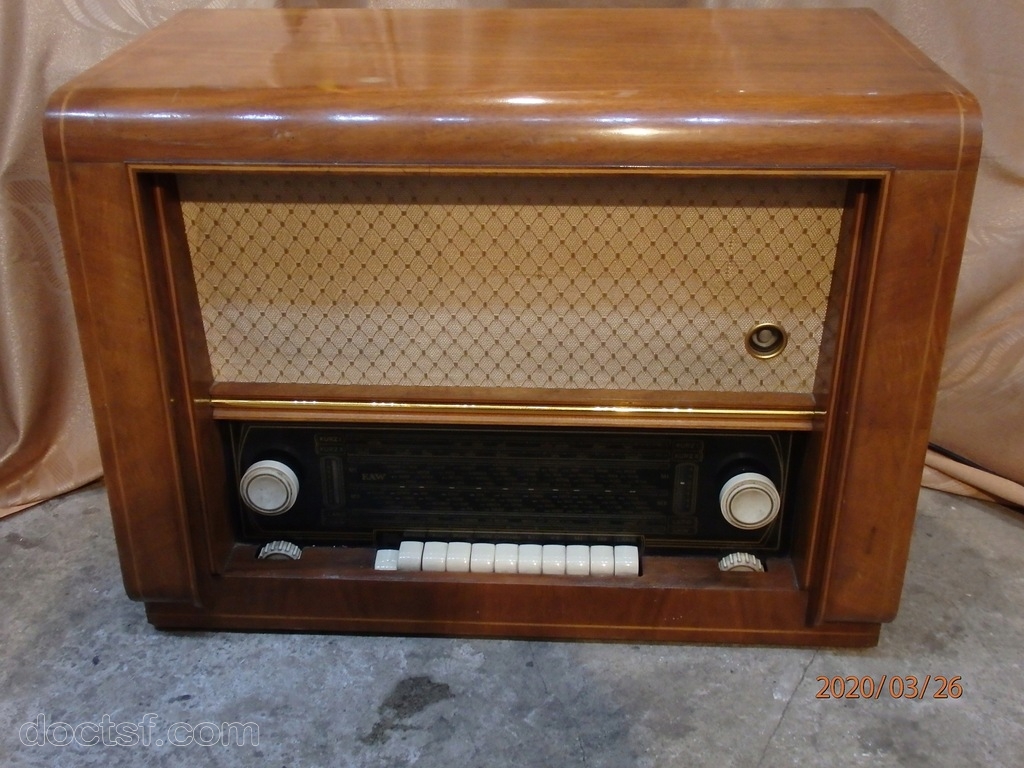

Illustration 1
Transmis par Japa
