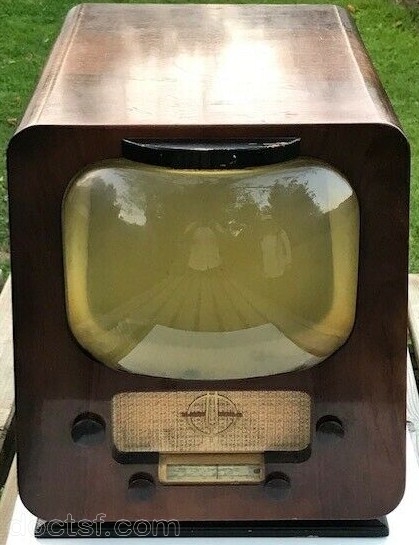

Ducretet-Thomson - TL 1468 radio TV

Fiche 16991

Identité

Marque : Ducretet-Thomson Pays d'origine : France

Ducretet-Thomson

Modèle : TL 1468

Année : 1950

Caractéristiques
Fonctions : radio TV
Appareil à 23 lampes dépourvu d'indicateur visuel

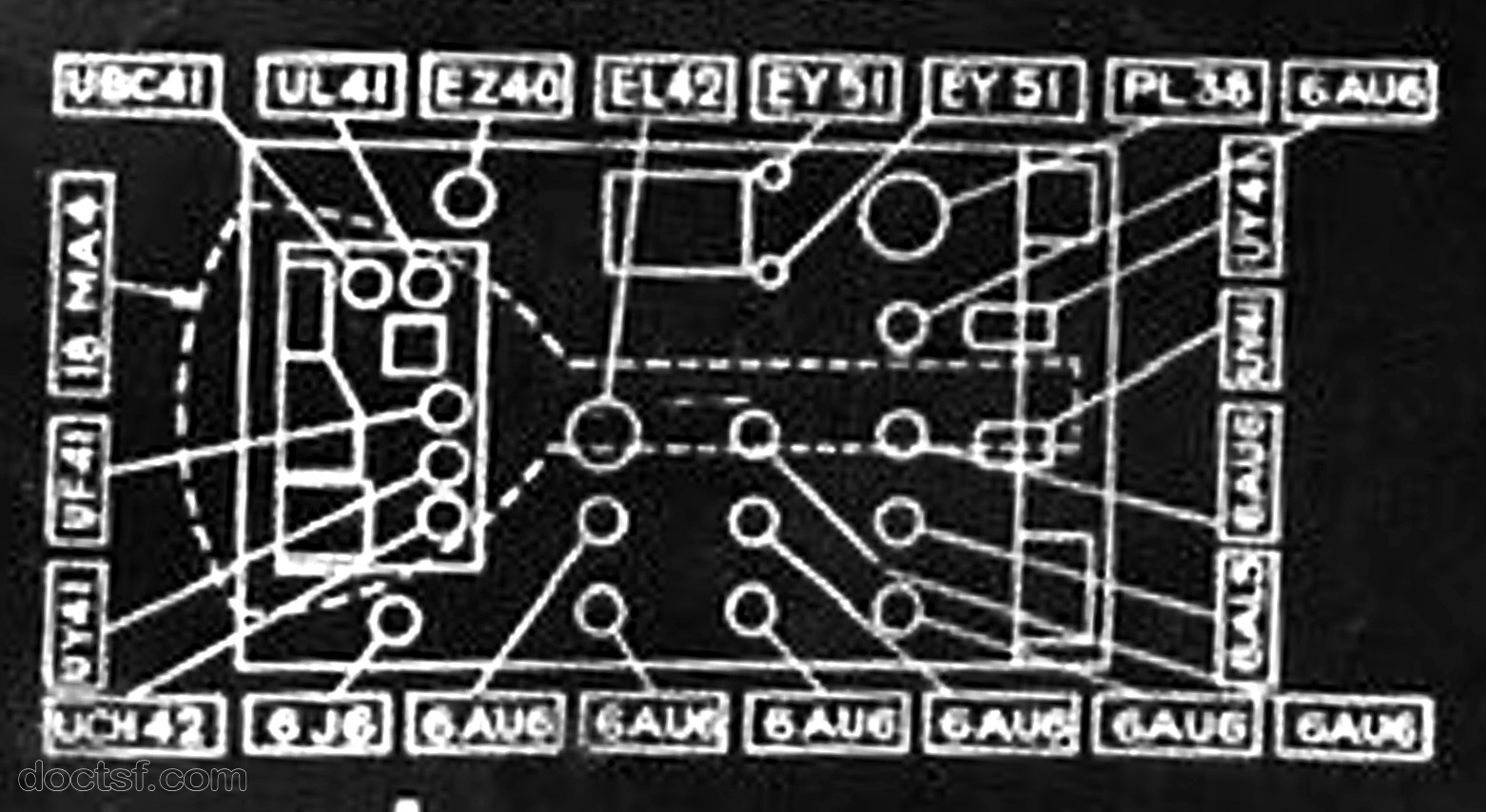

Jeu de lampes 1 : UCH42, UF41, UBC41, UL41, UY41 241 autres modèles avec ces lampes (5 Tubes de la partie radio)
Jeu de lampes 2 : 6J6, 8*6AU6, 6AL5, EL42, PL38, 2*EY51, 2*UY41, EZ40, 18MA4 (18 Tubes de la partie TV)
Forme : Vertical
Type de montage : Superhétérodyne. MF : 472 KHZ
2 gammes : GO PO
Clavier : 2 touches. Fonction : MA Volume Station - caractéristiques tirées de : https://www.doctsf.com -
Dimensions écran : TRC 18 CM
Forme écran : Rond avec loupe
Nb canaux : 1
Bandes : VHF
Dimensions : L: 360 H: 415 P: 500 (mm) Poids : 17
Cadran : carré ou rect.
Boutons : 2
Alimentation : Secteur alternatif 110 v / 220 v auto transfo
Matière : Bois
Couleurs : marron
Haut-parleur : aimant permanant
Prises : antenne 75 ohms

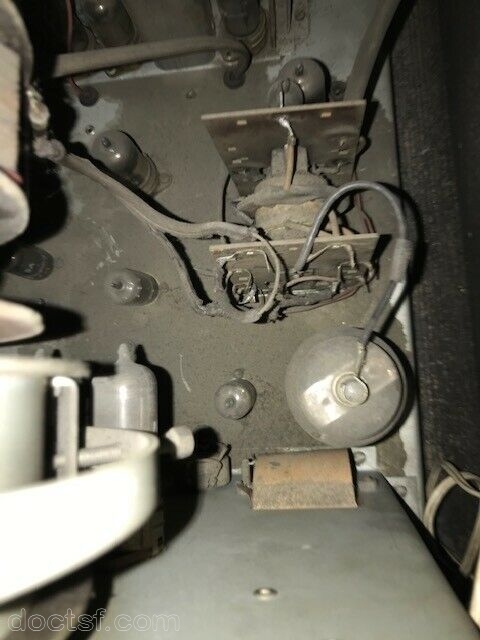

Commentaires : Article et schéma dans "Le Commerce", octobre 1953 tube 18 AM 4 au devant loupe forme carré (ensemble loupe poche dans laquelle il y a de l'huile ) l'absence de modulation vidéo donne un écran non éclairé tension TRC 3.5 kV par doubleur à EY 51

Voir aussi : Ducretet-Thomson TL 046
