(Construction amateur) - Triple alimentation BT régulée 2x50V 2A, 5V 1.5A alimentation

Fiche 70341

Identité

Marque : (Construction amateur)

(Construction amateur)

Modèle : Triple alimentation BT régulée 2x50V 2A, 5V 1.5A

Année : 1983?

Caractéristiques
Fonctions : alimentation
32 semi-conducteurs : 20 diodes Si, quatre MJ3001, trois BC557, cinq iC : SFC2805RC, deux L146C, CA3162E, CA3161E - caractéristiques tirées de : https://www.doctsf.com -
Entrée : 220V

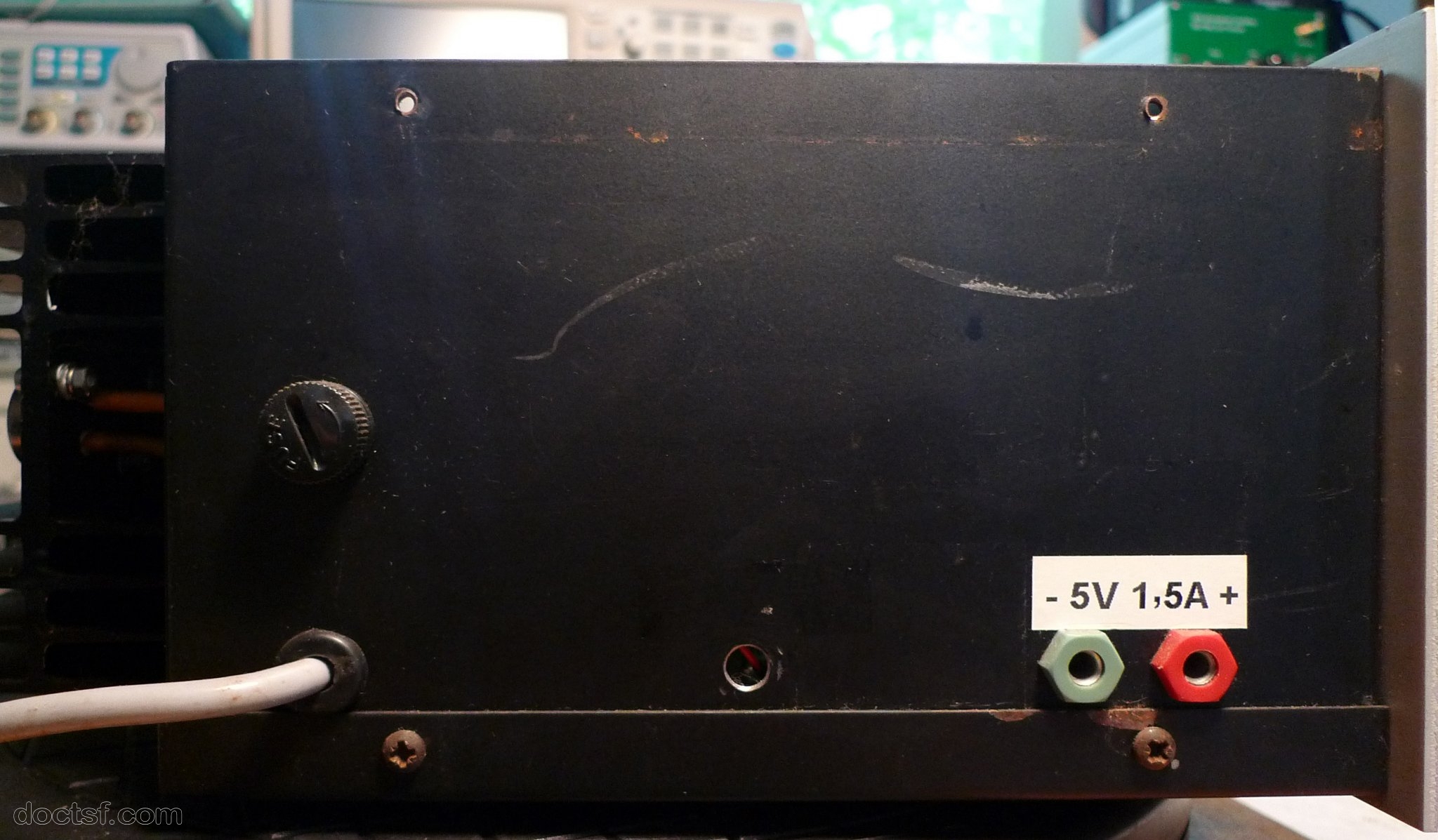

Prises : 6 socles 4mm: 4 pour les sorties 50V, 2 pour le 5V

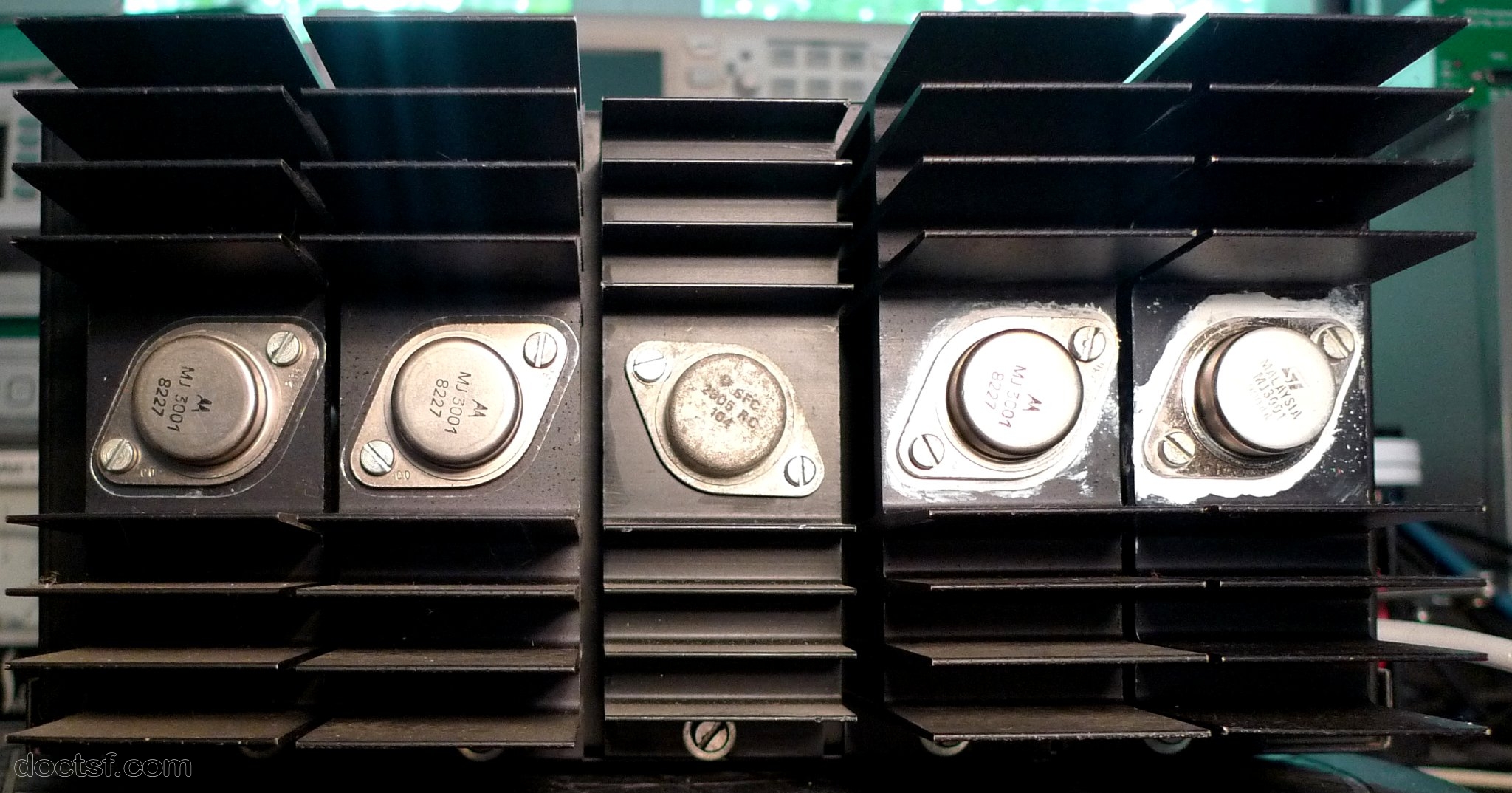

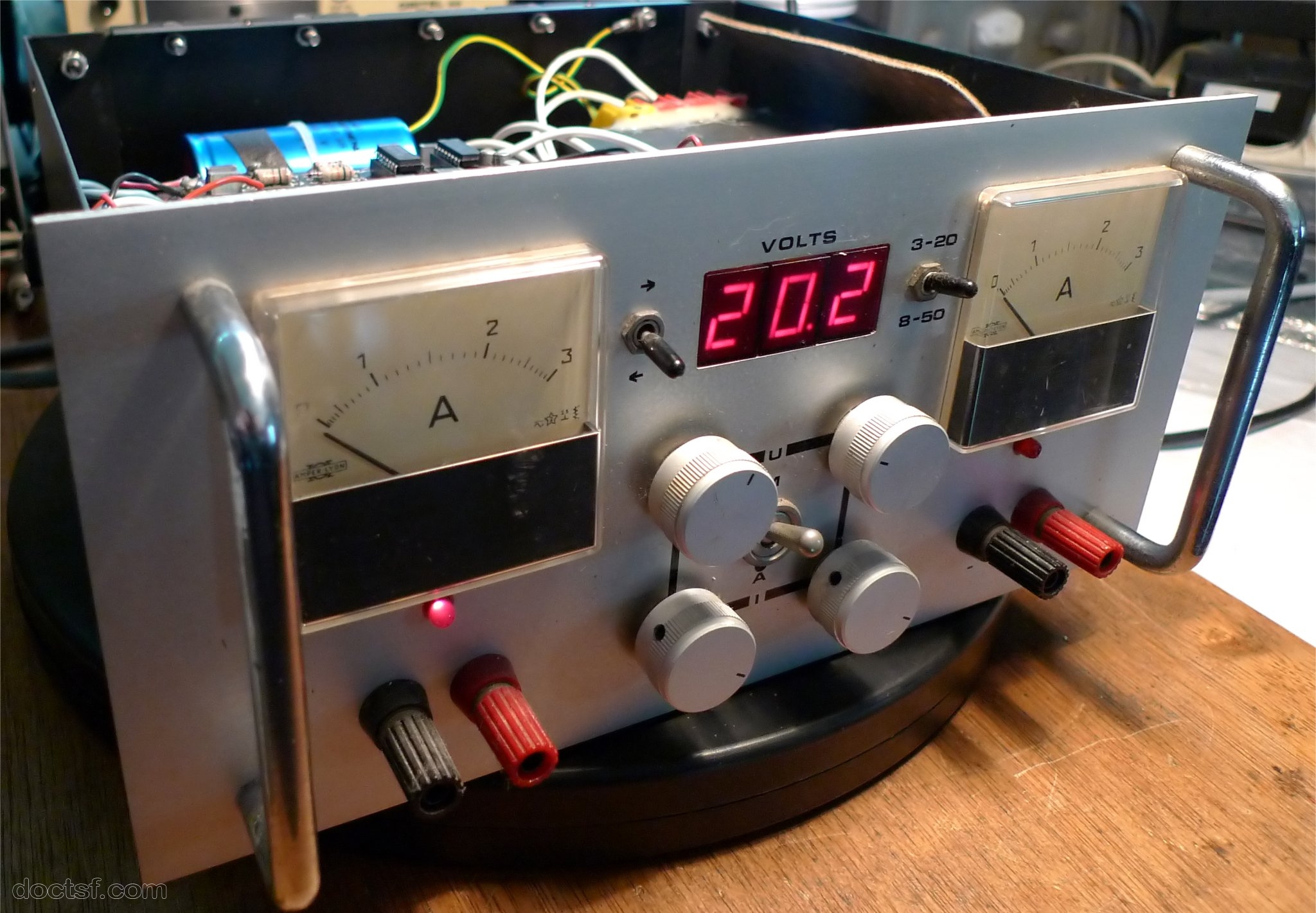

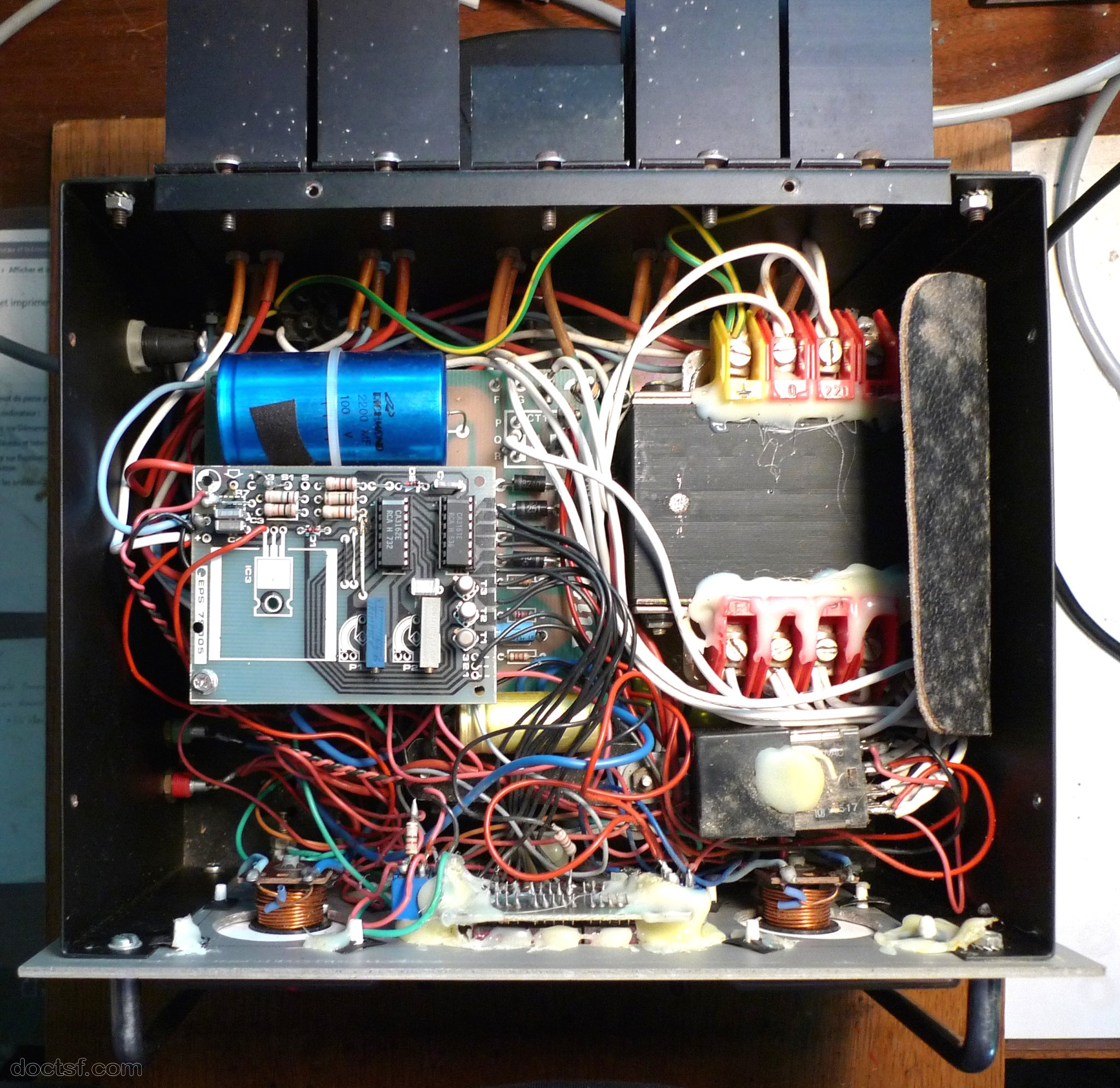

Commentaires : Triple alim régulées : Une alim 5V 1,5A fixe (SFC2805RC). Deux alim réglables en tension de 3V à 50V et en courant de 20mA à 2A. Chaque alim de 50V ont un ampèremètre de contrôle et un voltmètre commun de mesure, sélectionné par un inverseur via un relais. Ces alim ont deux gammes : 3V à 20V et de 8V à 50V pour réduire la puissance dissipée par les Darlington de puissance (MJ3001). Ces alim sont constituées de deux KITS Elite KE3 et un kit Elektor EPS79005 pour le voltmètre commun. Le transfo fait 2 x 27.5Vac 200VA.

2 schémas ou documents techniques (notices) disponibles pour le modèle Triple alimentation BT régulée 2x50V 2A, 5V 1.5A (Construction amateur) ! Voir ci-contre pour télécharger gratuitement
