Fiche 67972
Identité Proposez un logoMarque : (Construction amateur)
(Construction amateur)
Modèle : TCT Traceur de Courbes pour Tube
Année : ?
Caractéristiques
Fonctions : mesure
 dépourvu d'indicateur visuel
Forme : Horizontal - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 145     H: 140     P: 230 (mm)     Poids : 3,725 Kg
Alimentation : Secteur 110-250V
Matière : Métal
Couleurs : gris
Prises : RJ45 vers PC, 5 fiches bananes vers support tube

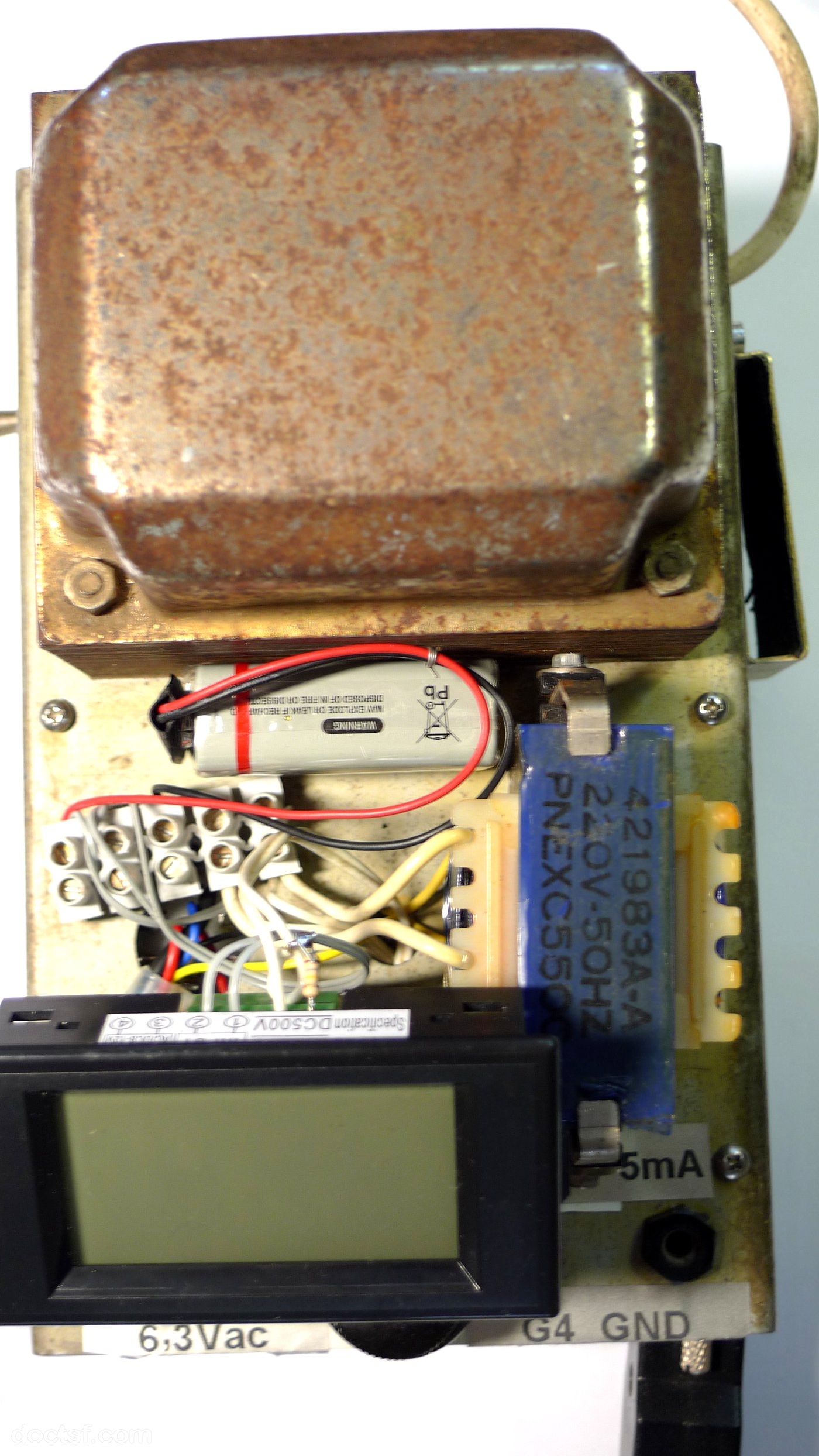

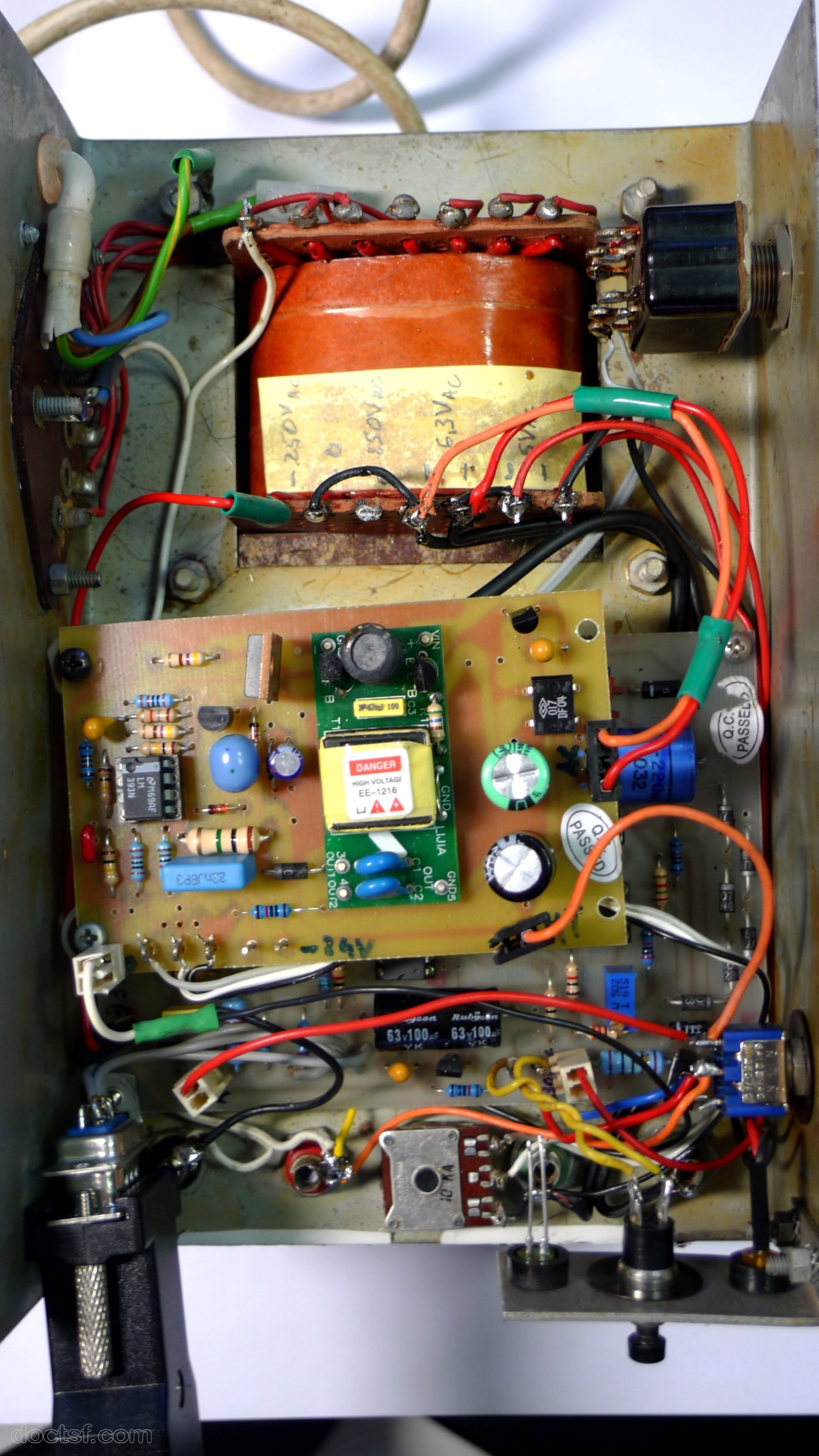

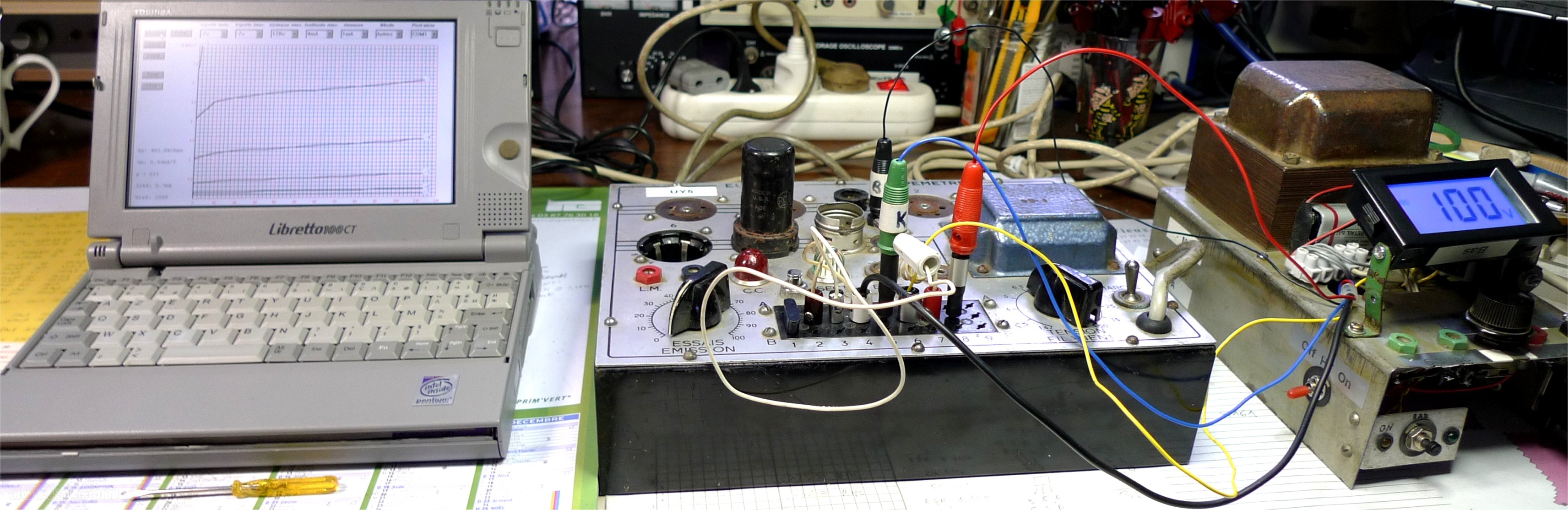

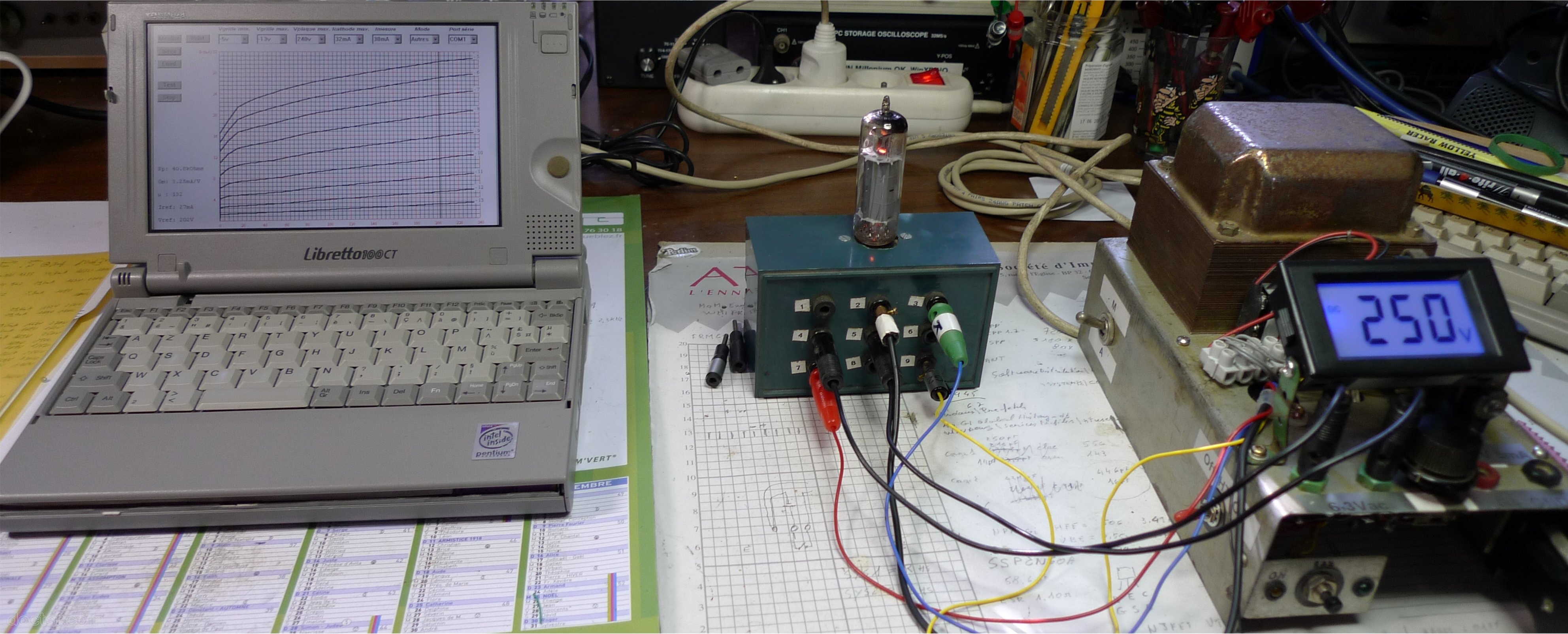

Commentaires : J'ai assemblé ce TCT avec les modules "mesure" et "alimentation" de RadioElec dans une alim HT du cours Eurelec de 1961. Puis j'ai confectionné des boîtes support de tube pour Noval, Octal, Miniature 7 broches. Je peux aussi relier ce TCT au lampemètre Eurelec v1 pour bénéficier des supports de tubes européens et américains et des différentes tensions de filaments. Utilise un PC pour l'affichage, un logiciel "Lampemètre" est nécessaire.


3 schémas ou documents techniques (notices) disponibles pour le modèle TCT Traceur de Courbes pour Tube (Construction amateur) ! Voir ci-contre pour télécharger gratuitement
Dans la collection de f17439
